双作用对置十字头压缩机活塞结构

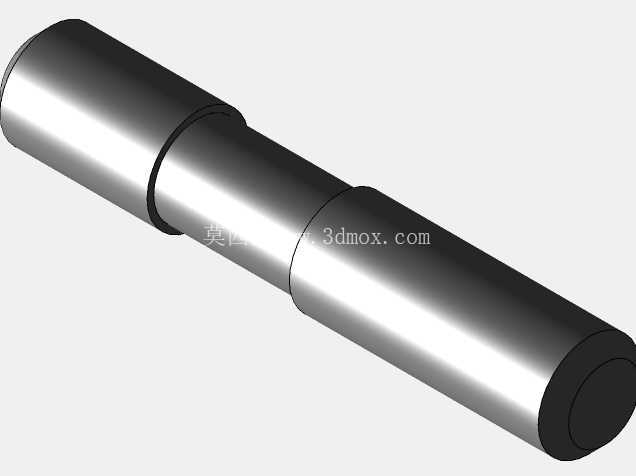

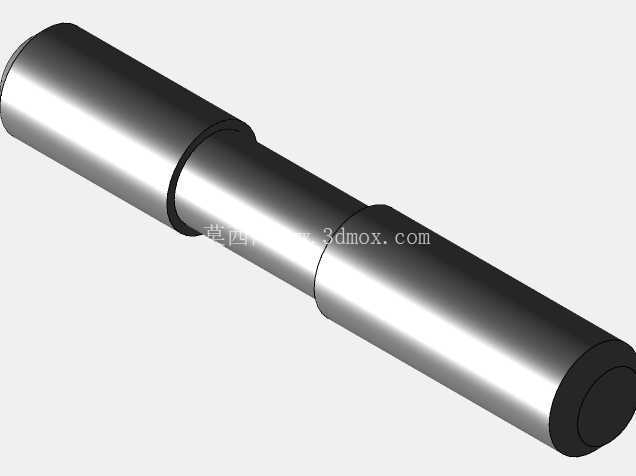

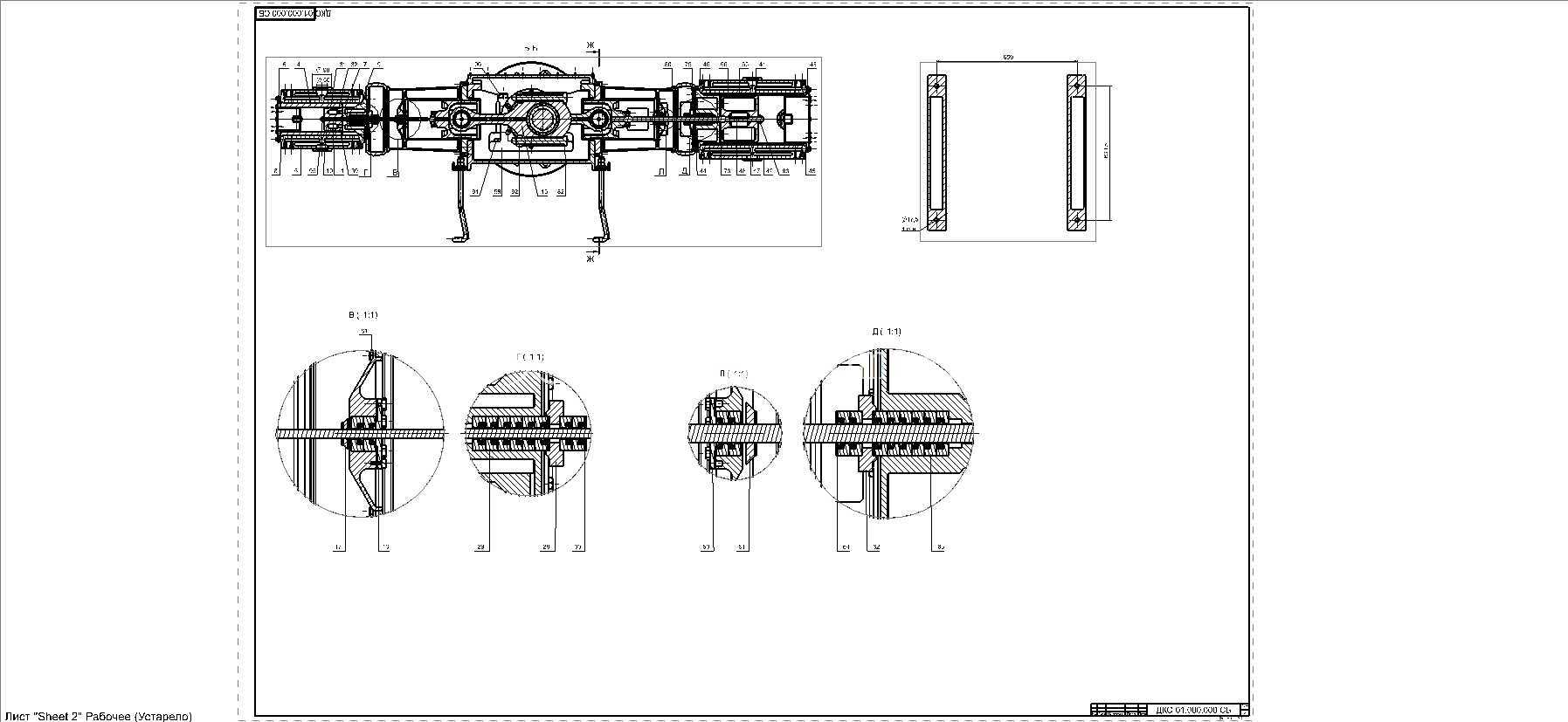

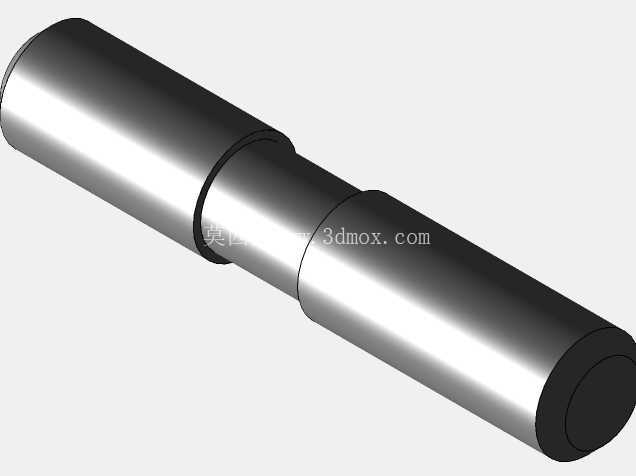

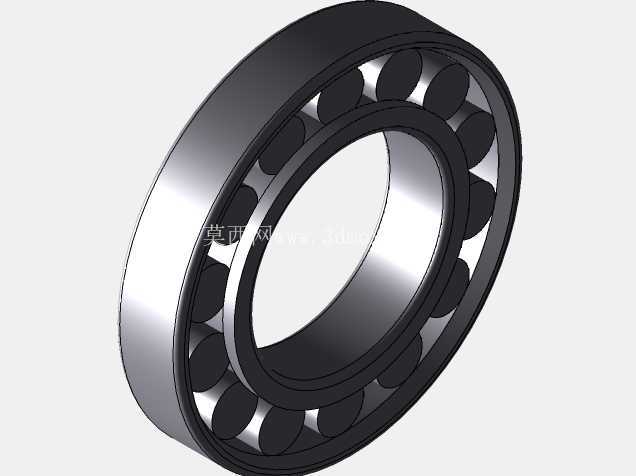

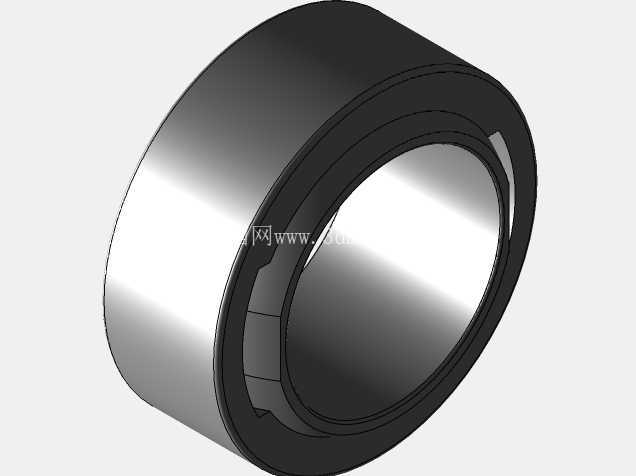

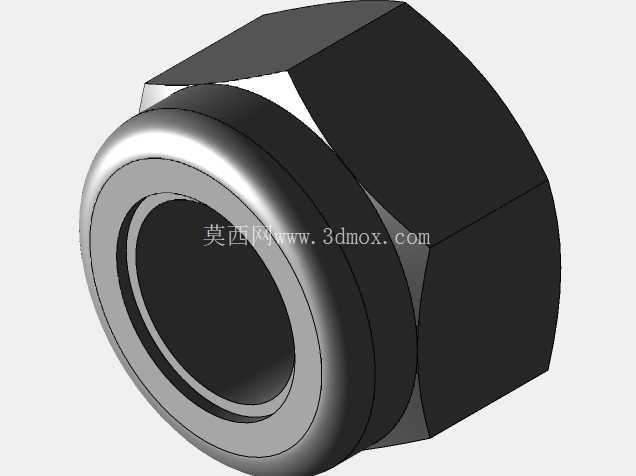

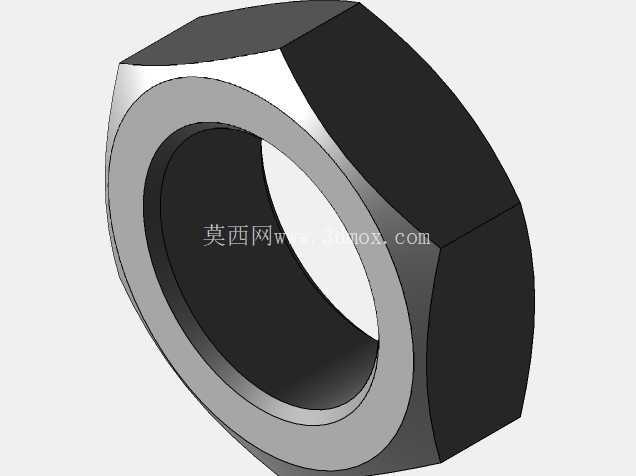

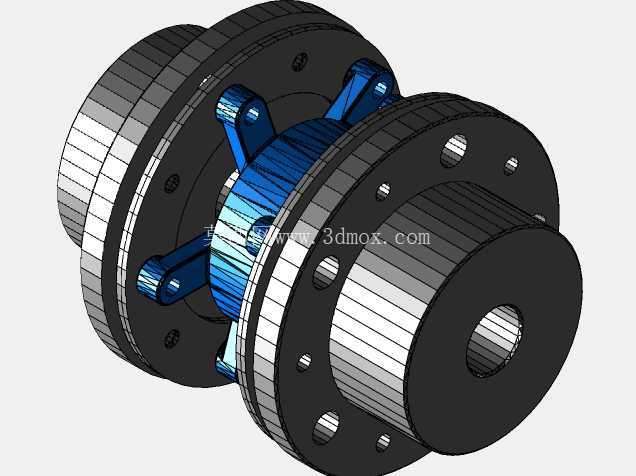

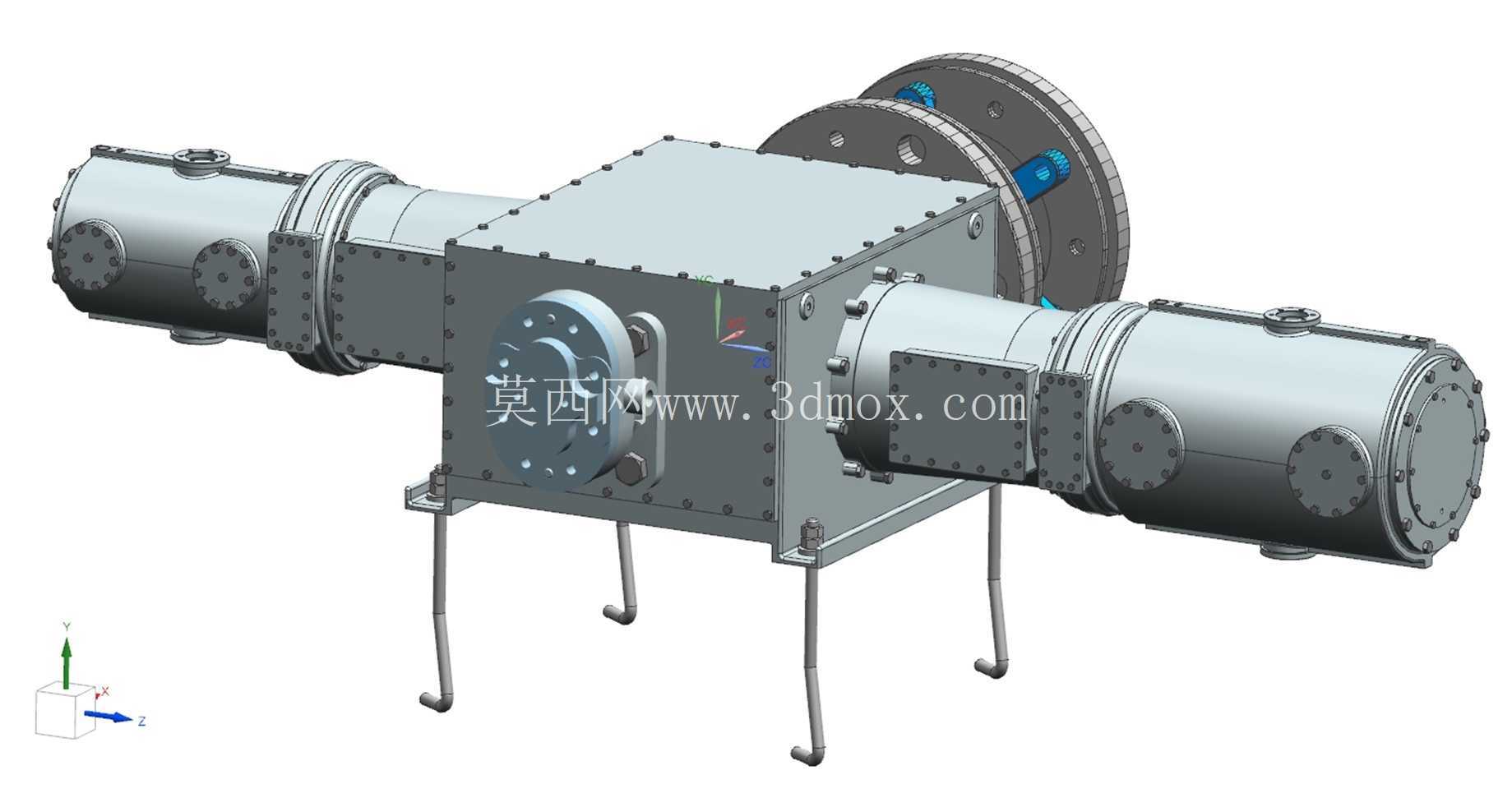

　　在中小流量高压氮气供给场景中，双作用双列对置十字头活塞结构是核心做功部件，这类结构常见于工业制氮机组的增压段、化工反应釜的氮气保压供给系统，以及冶金行业的惰性气体防护工位，需要在持续往复运动中完成气体的吸入与压缩，将低压氮气提升至工艺要求的压力等级。该活塞采用阶梯轴式整体结构，不同直径的轴段分别承担不同功能：大直径段为活塞做功主体，外圆面与气缸内壁配合形成密闭压缩腔，轴肩位置用于安装活塞环与支撑环，分隔压缩腔与曲轴箱侧的空间，避免高压气体泄漏；中间轴段为十字头连接段，通过锁紧结构与十字头滑块刚性连接，将曲轴旋转转化的直线往复运动精准传递到活塞做功端；小直径段为导向定位段，伸入气缸前端的导向套结构，在往复行程中约束活塞的径向摆动量，避免活塞与气缸内壁出现偏磨。

　　设计阶段首先匹配工艺参数要求，针对0.4MPa吸入压力、6.0MPa排出压力的工况，活塞主体的直径尺寸经过压缩比核算确定，保证每一行程的排气量满足2kW异步电机驱动下的输气要求，17转每秒的往复转速下，活塞的行程长度经过动平衡校核，双列对置的布置形式可以抵消大部分往复惯性力，降低整机运行时的振动幅值。安装边界方面，活塞装入气缸时需要保证与十字头的同轴度公差在0.02mm以内，轴段上的密封件安装槽尺寸精度控制在IT7级，避免高压工况下出现气体窜漏；活塞端面与气缸盖之间的余隙容积经过反复核算，既避免活塞运动到上止点时与气缸盖发生机械碰撞，也控制余隙容积在合理范围，提升压缩机的容积效率。

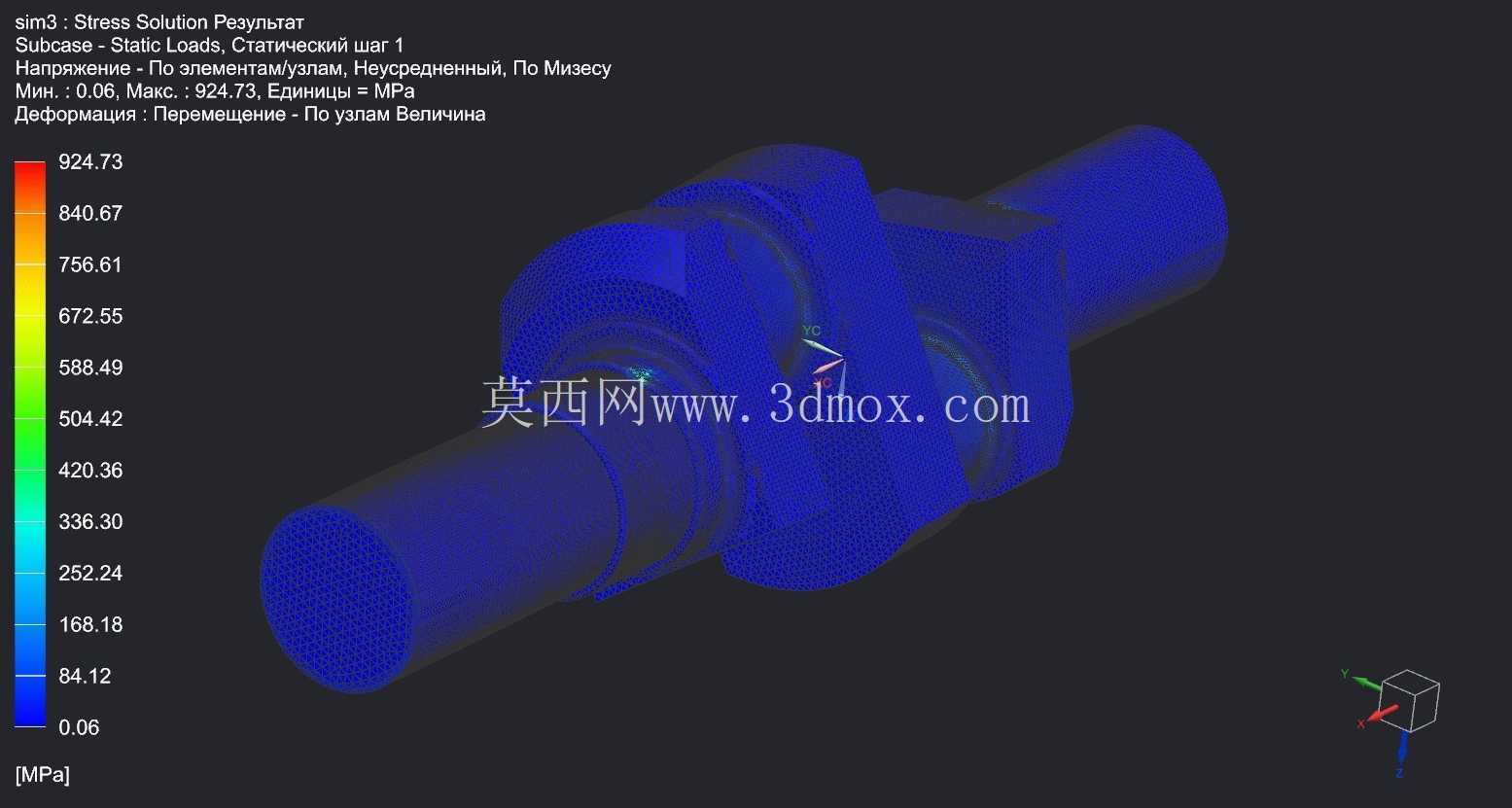

　　实际运行中，活塞表面承受交变的气体压力与往复摩擦力，材质选择上兼顾强度与耐磨性能，导向段的表面粗糙度要求达到Ra0.8，减少与导向套之间的摩擦损耗，支撑环位置预留了热膨胀间隙，避免长期运行发热后出现卡滞故障。这类活塞结构的设计核心是平衡密封性能、运动精度与使用寿命，相比单作用活塞结构，双作用布置可以在相同电机功率下提升近一倍的输气效率，对置结构的受力对称性也能延长曲轴、连杆等传动部件的维护周期，适配需要连续稳定供给高压氮气的工业生产场景。
