水泥厂压缩空气管道系统布局设计

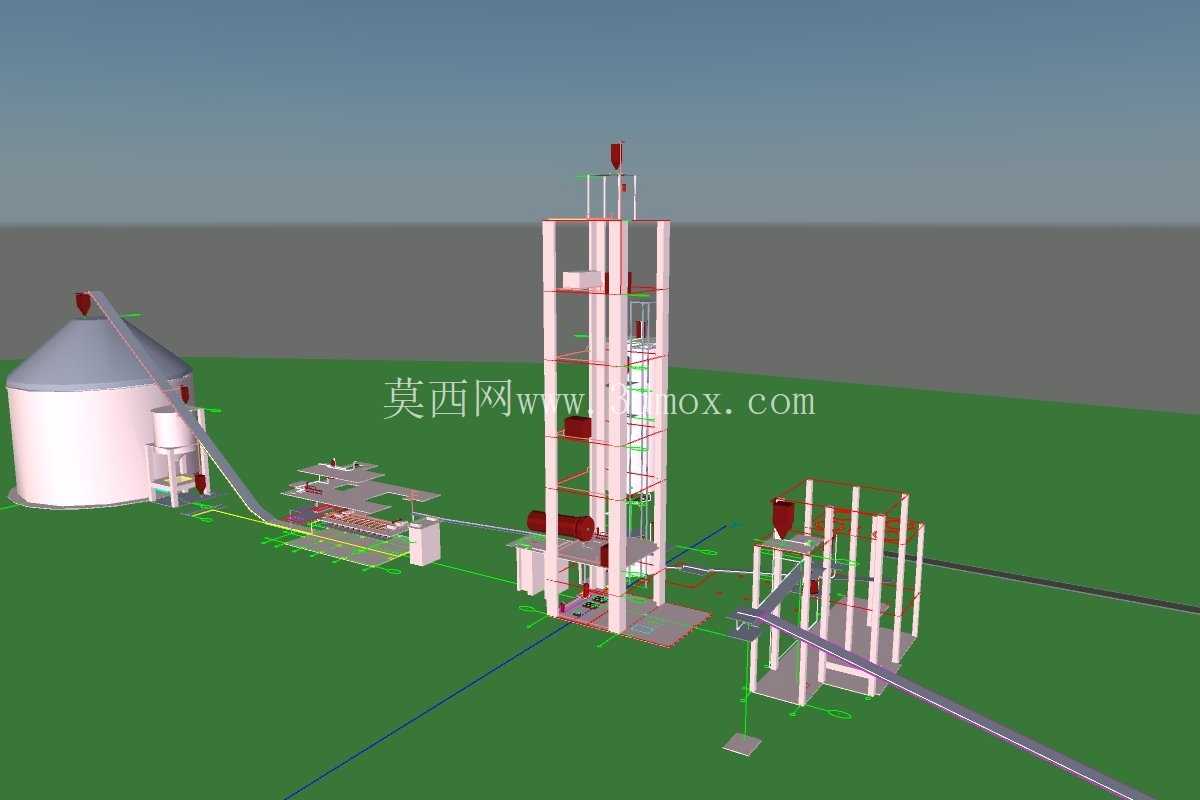

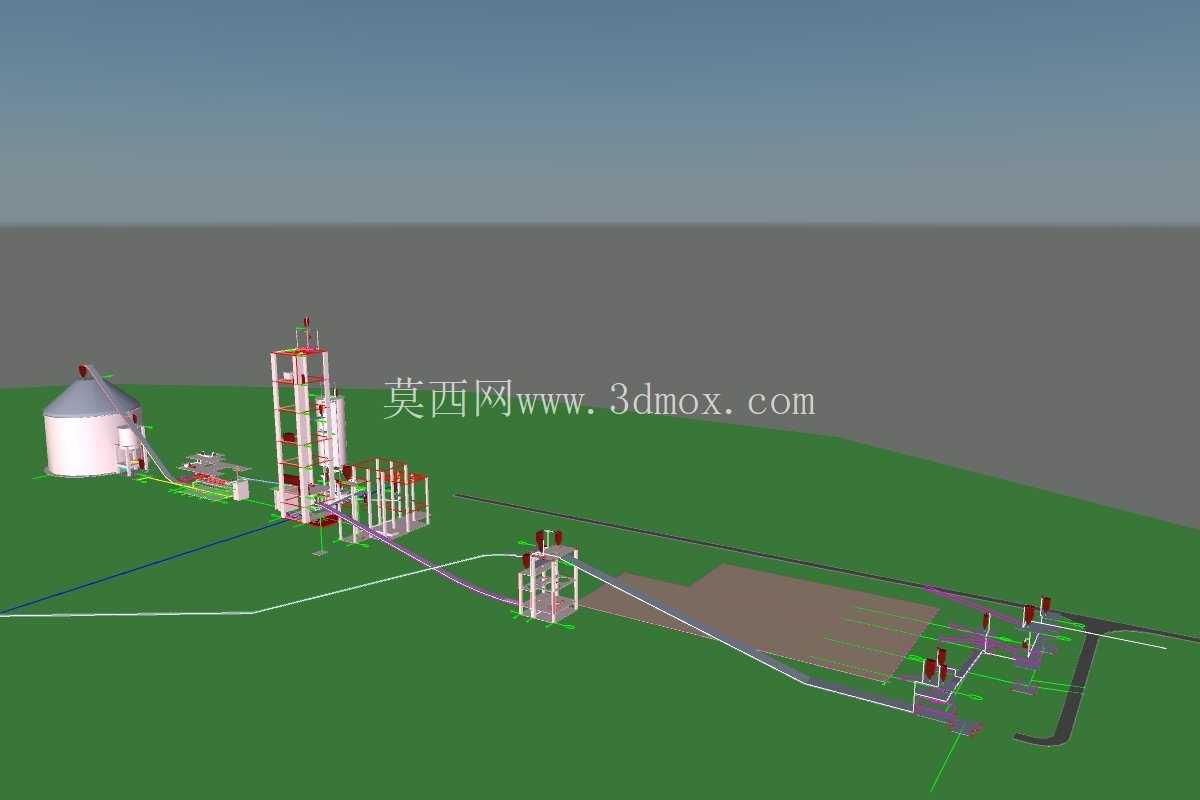

　　这套管线系统针对水泥生产全流程的压缩空气供给需求搭建，覆盖从原料堆存到熟料发运的全工段用气点位，在设计阶段就结合厂区各工段的用气压力、耗气量差异做了分级布局，避免单一总管供气带来的末端压力不足、压降过大问题。从现场布局来看，管线沿厂区现有道路、管廊带架空敷设，避开了重型车辆通行的重载区域，同时预留了足够的检修操作空间，管架的支撑间距结合管道自重、压缩空气脉动载荷做了核算，避免长期运行出现管道挠度超标、焊缝开裂的问题。原料堆存与回收工段的用气点主要集中在料仓破拱、收尘器喷吹环节，这部分管线从就近的压缩空气分站接出，支管设置了独立的切断阀与过滤装置，避免原料工段的粉尘倒灌进入主管网，影响后续工段的用气洁净度。

　　原料磨与输送环节的用气点包含气动阀门控制、斜槽充气、仪表用气等不同需求，设计时将仪表用气与工艺用气做了分支处理，仪表气管线额外配置了干燥装置，保证气源露点满足现场仪表的运行要求，避免低温季节出现凝水堵塞仪表导压管的问题。均化储存与窑炉进料工段的用气负荷波动较大，尤其是均化库的充气箱组，会按照均化周期切换不同区域的供气，管线设计时在分支处设置了缓冲段，抵消气流切换带来的压力冲击，同时管路上的弯头全部采用大曲率半径的煨弯结构，减少局部阻力损失。旋风预热器、窑尾环节的用气点环境温度较高，管线在靠近热源的区段做了隔热防护，避免管道内压缩空气受热膨胀带来的压力波动，同时高温区段的密封件全部选用耐温材质，适配现场的高温工况。

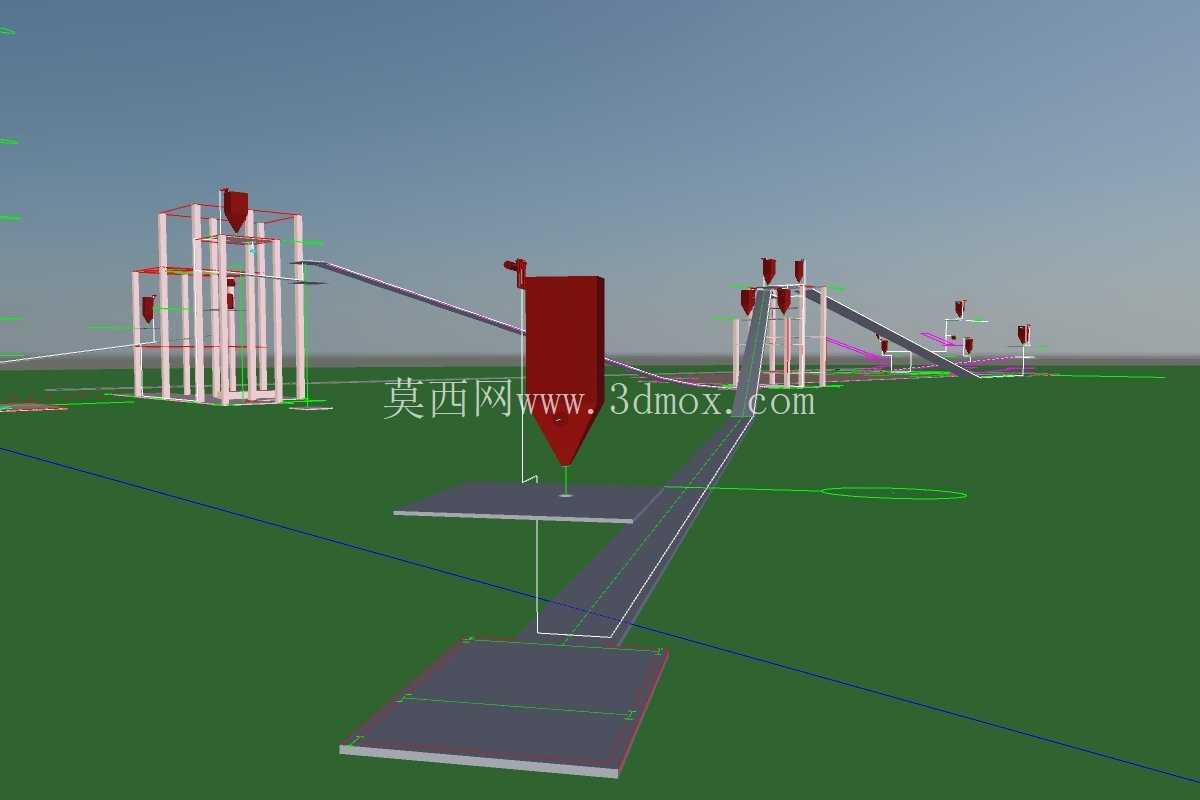

　　熟料冷却与电除尘工段的用气点主要集中在除尘器脉冲喷吹、气动执行机构驱动，这部分管线的管径按照最大喷吹耗气量做了选型，保证脉冲喷吹瞬间的压力降控制在允许范围内，避免喷吹力度不足导致除尘滤袋积灰。熟料储存与输送工段的管线沿输送廊道敷设，考虑到户外露天环境的影响，管线做了相应的防腐处理，同时在管线最低点设置了排污阀，定期排出管内积存的冷凝水，避免冬季冻堵管道。整个管线系统的走向充分结合了厂区现有建构筑物的布局，没有额外占用生产操作区域，各分支节点的阀门设置在便于操作的位置，日常巡检时可以快速完成阀门切换、故障隔离操作。

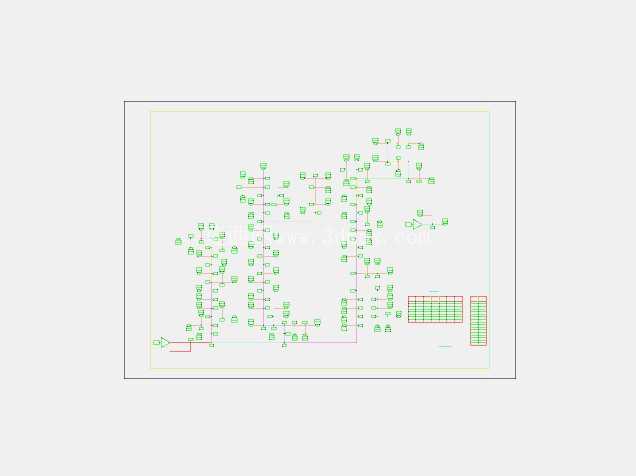

　　管线的安装标高结合厂区其他工艺管线的排布做了统一规划，与热力管线、电力桥架保持足够的安全间距，避免不同专业管线之间的相互干扰。在建模过程中，所有管线的连接节点都按照实际施工的焊接、法兰连接形式做了还原，管架的结构形式也结合现场实际的支撑条件做了匹配，能够直接用于厂区管线改造的方案校核、施工交底参考，也可以作为同类型生产线压缩空气系统布局的设计参照，帮助设计人员快速核对管线走向、安装空间是否存在冲突，提前规避施工阶段可能出现的管线碰撞、操作空间不足等问题。
