轴流式高压压缩机核心转子结构设计

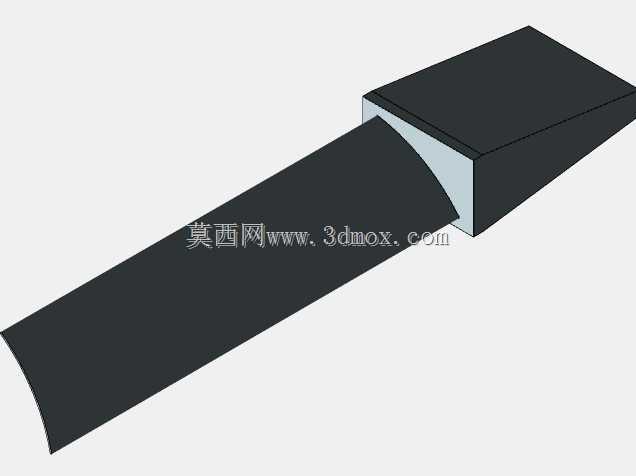

　　该转子是轴流式高压压缩设备的核心做功部件，主要应用于大型空分装置、天然气长输管线增压站、重型燃气轮机压气段、化工流程高压气源系统等场景，承担着对连续通入的气态介质进行逐级动能转化、压力抬升的核心功能，其气动性能与结构可靠性直接决定整套压缩机组的运行效率与连续无故障运行时长。从结构设计逻辑来看，该转子采用叶根与叶身一体化的建模思路，下方块状结构为枞树型叶根的简化表达，实际生产中该结构会与轮盘上的对应榫槽进行精密配合，保证高速旋转下的叶片锁紧力，同时预留合理的安装间隙适配高温工况下的热膨胀量，避免运行过程中出现叶根松动、叶片飞脱的恶性故障。

　　叶身部分采用变截面扭叶片设计，沿叶高方向的翼型截面弦长、安装角、厚度分布均经过气动优化，从叶根到叶顶的型线平滑过渡，既能够匹配不同叶高处的圆周速度差，减少叶栅通道内的二次流损失，也能控制叶片自身的离心应力分布，将高应力区域集中在叶根与轮盘配合的承载段，避免叶身中部出现应力集中导致的疲劳断裂。在安装边界层面，该单只叶片的叶根端面与轮盘榫槽底面的贴合度需要达到90%以上，相邻叶片安装后叶顶间隙需控制在0.3-0.8mm区间，间隙过大会导致叶顶泄漏量上升，拉低整级压比，间隙过小则可能在转子高速旋转、出现径向跳动时发生叶顶与机匣的碰磨，损伤叶片型面。

　　实际建模过程中，叶身型面采用多截面曲面放样构建，所有过渡圆角均做了应力释放处理，叶根与叶身的衔接位置采用大圆弧过渡，避免直角结构带来的应力集中问题，同时叶身表面的粗糙度要求控制在Ra1.6以下，减少气态介质流过时的摩擦阻力，提升整级的气动效率。这类转子在装配完成后需要完成整轮动平衡校验，将剩余不平衡量控制在标准允许的范围内，避免高速运行时出现异常振动，影响轴承、密封等周边配套部件的使用寿命。

　　在高压工况运行时，该转子需要承受自身离心力、气态介质的轴向推力、交变气动载荷的共同作用，因此建模阶段就需要对不同工况下的受力变形量做预评估，在型线设计时提前补偿运行状态下的弹性变形量，保证实际运行时叶栅通道的通流面积符合设计预期，避免出现压比不足、喘振边界下移的问题。
