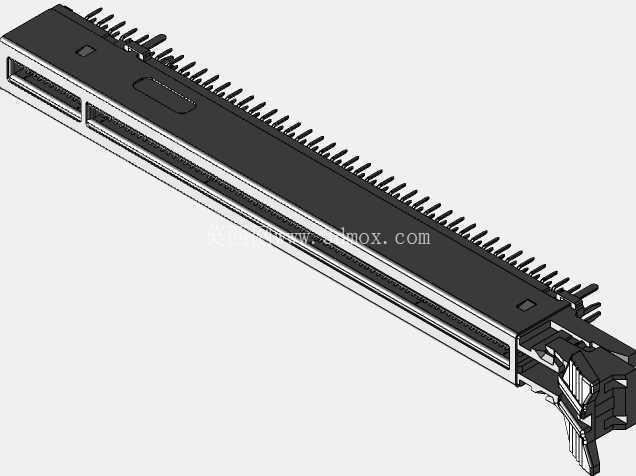

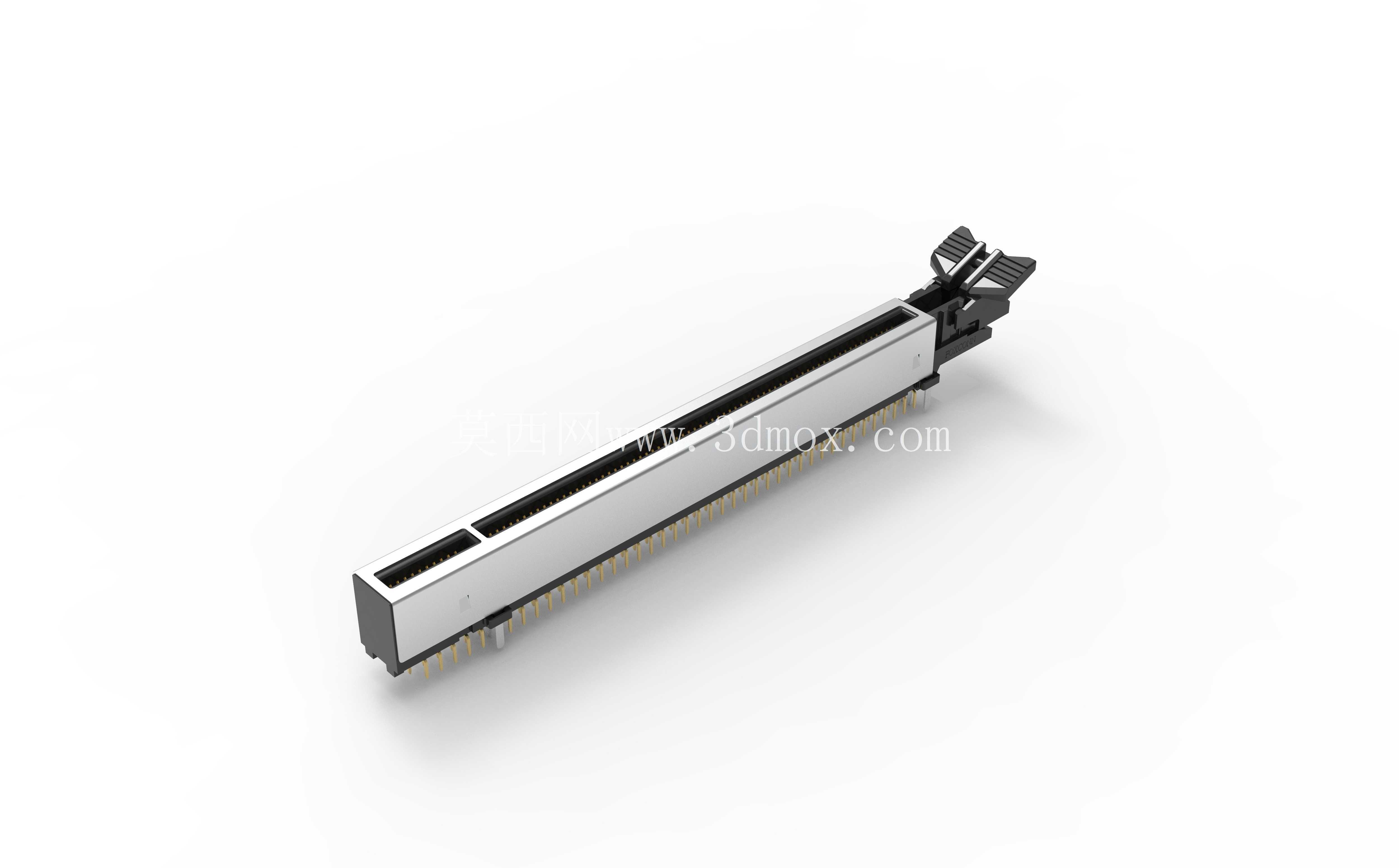

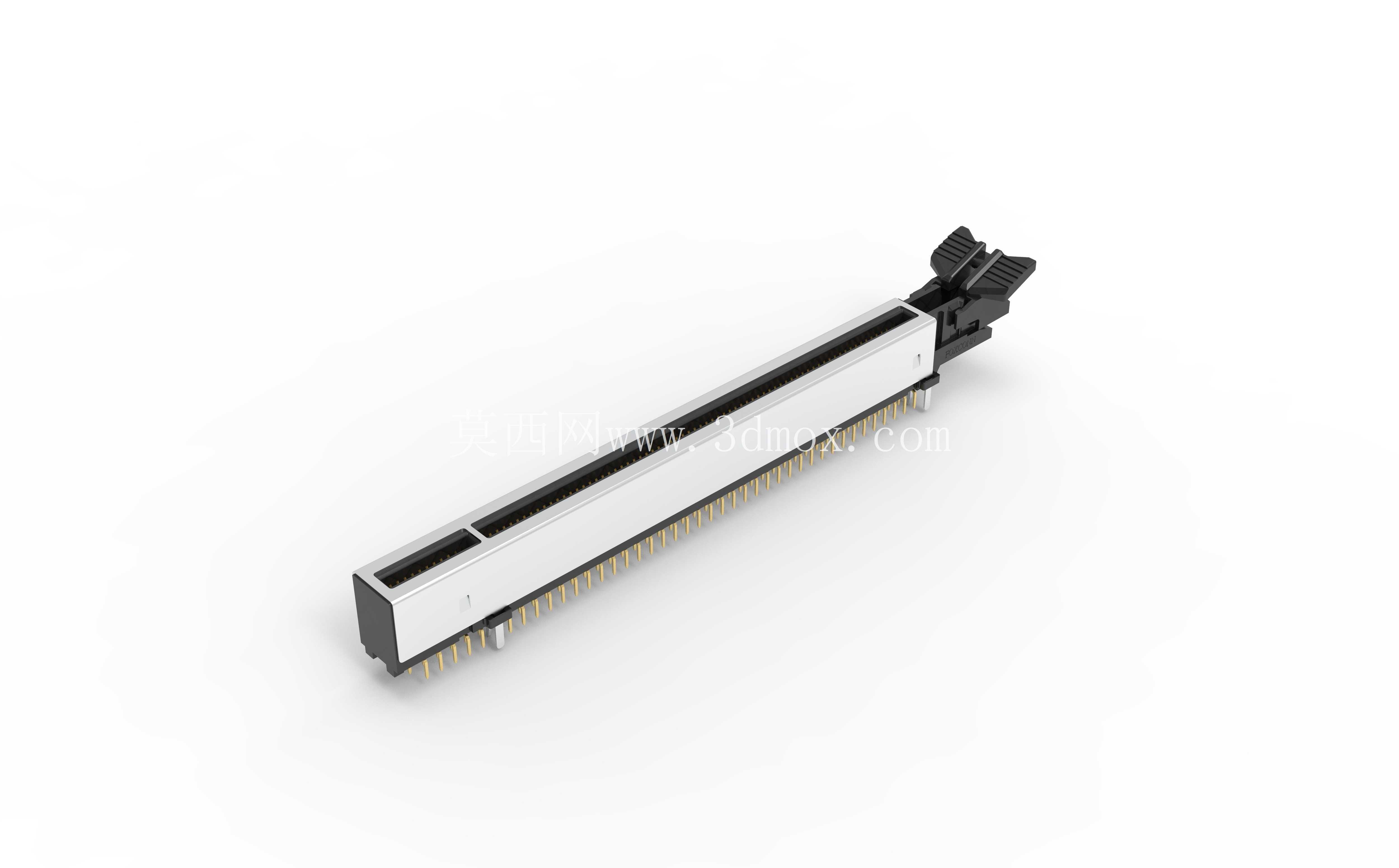

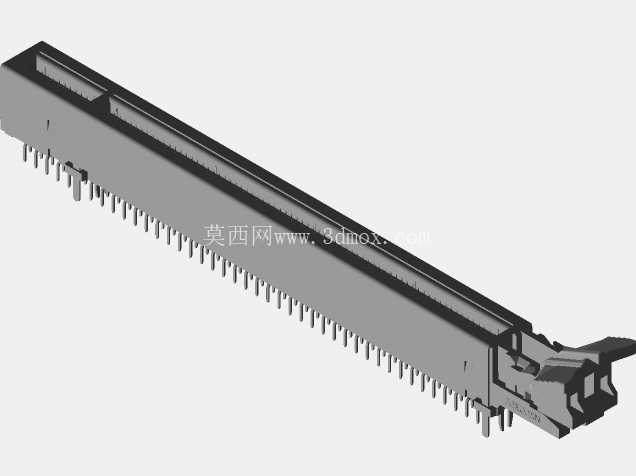

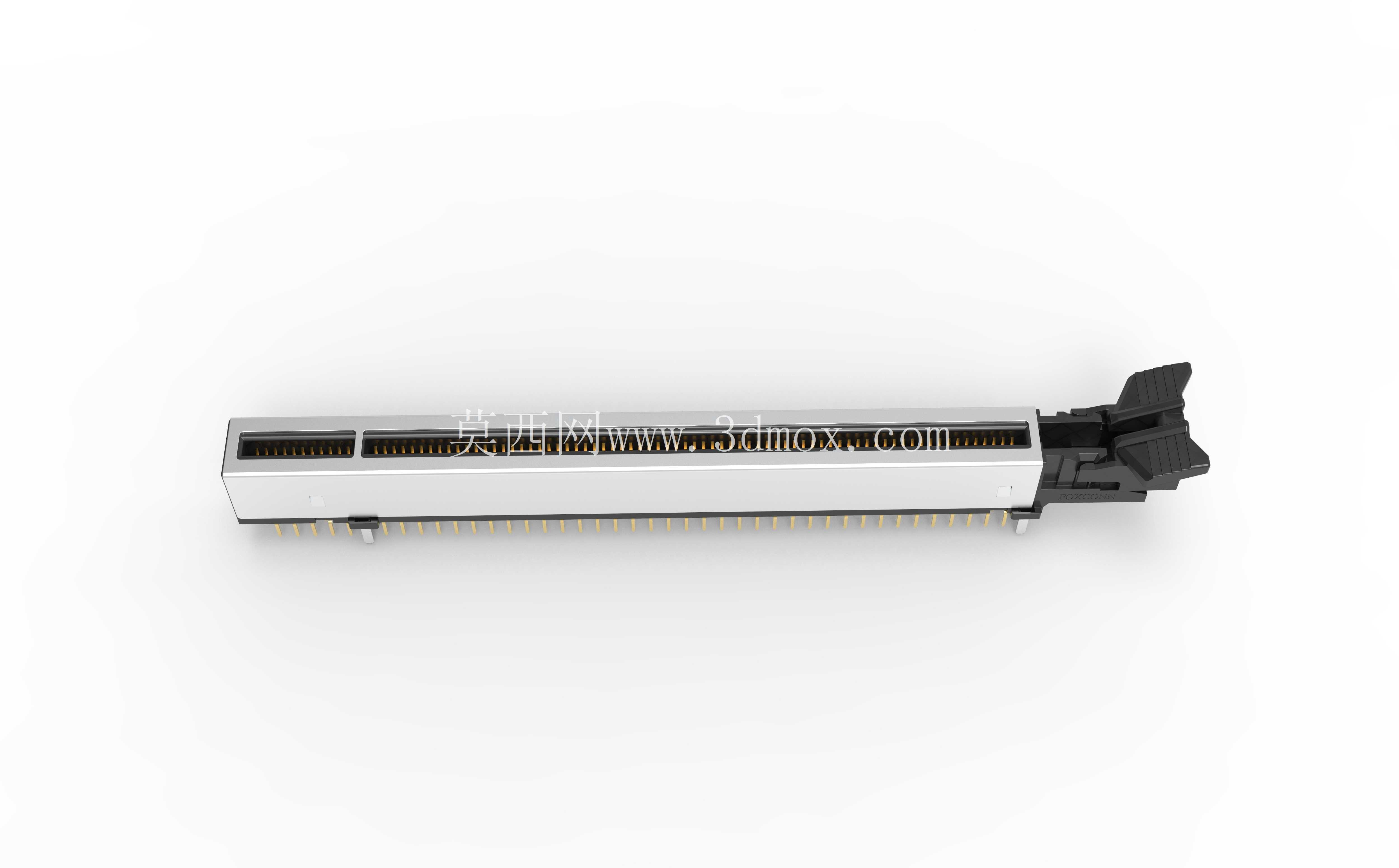

富士康款PCIe X16带金属盖板卡连接器

　　这款板卡连接器主要应用于台式计算机主板、工业工控板卡、服务器扩展槽位的硬件连接场景，承担高速串行数据传输的物理连接功能，可匹配对应规格的独立显卡、高速采集卡、NVMe扩展卡、RAID阵列卡等PCIe标准外设，实现外设与主板主控芯片之间的信号互通与供电传输。从结构设计来看，该款连接器采用带金属屏蔽盖的结构方案，金属外壳一方面可以强化槽体整体结构强度，避免板卡插拔过程中槽体开裂变形，另一方面可以屏蔽板卡工作时的电磁辐射干扰，降低高速信号传输过程中的串扰与外部电磁噪声影响，保障高速数据传输的稳定性。

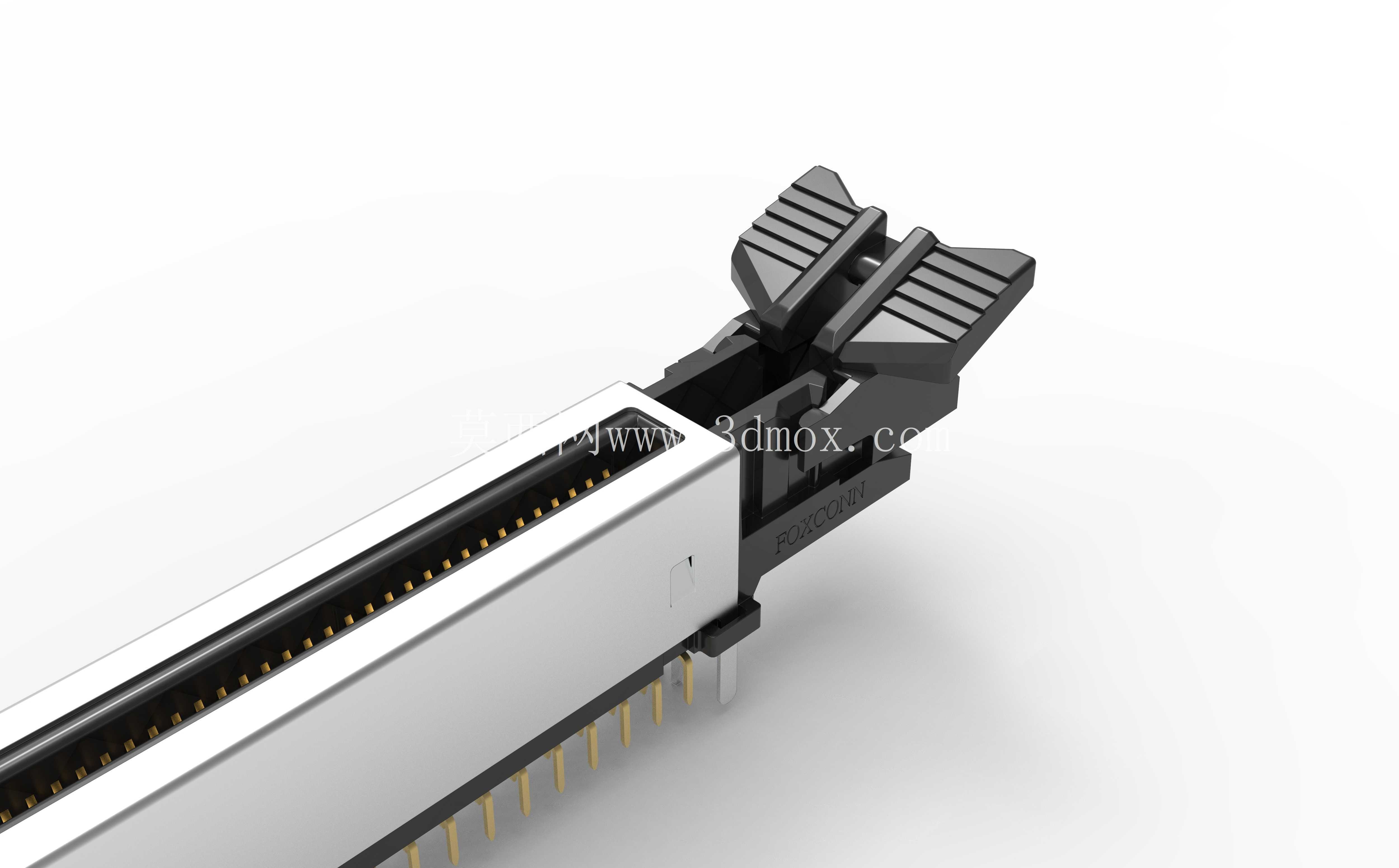

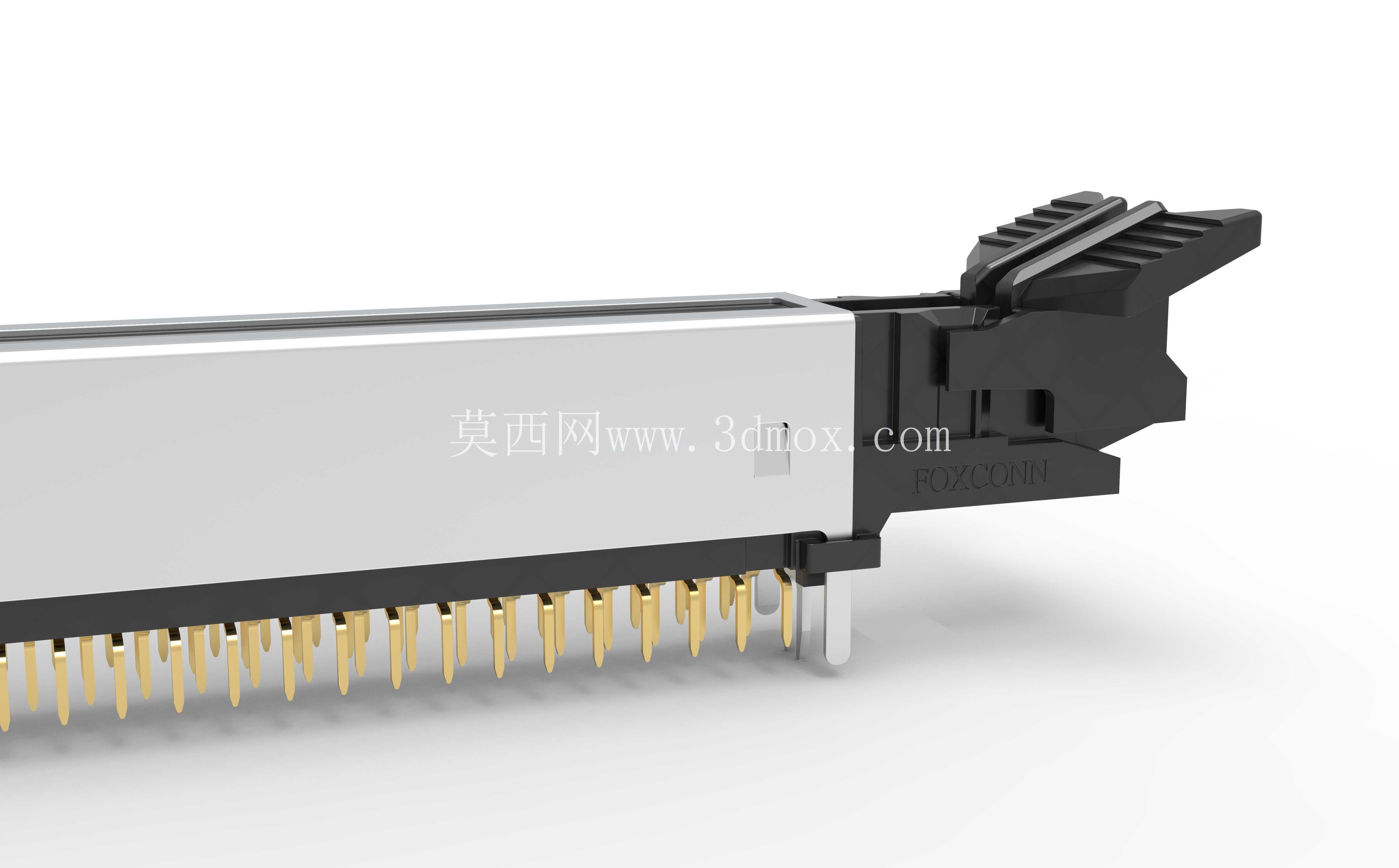

　　连接器的接触端子采用镀金工艺设计，接触区域的弹片结构经过弧度优化，既可以保证板卡金手指插入后接触压力均匀，避免接触不良导致的信号丢包、供电不稳问题，又能控制插拔力在合理区间，方便用户拆装板卡同时不会因为插拔力过小导致板卡松脱。安装边界方面，该连接器采用标准通孔焊接引脚设计，引脚间距符合PCIe规范要求，焊接后在PCB板上的占用宽度、高度以及伸出长度均遵循行业通用尺寸标准，可直接适配标准ATX、MATX、ITX版型主板的布局要求，金属盖的卡扣结构与板卡端部的固定挡片位置匹配，板卡插入后可通过卡扣实现辅助固定，配合机箱挡片螺丝实现双重固定，避免设备运输、震动环境下板卡移位。

　　设计过程中重点考虑了长期使用的可靠性，槽体内部的定位凸台可以引导板卡垂直插入，避免斜插导致的端子弯折、金手指刮伤问题，端子的固定嵌件采用耐高温工程塑料材质，可满足波峰焊、回流焊的工艺温度要求，不会出现焊接过程中槽体变形、端子移位的问题。金属盖与塑料基座的卡扣连接结构经过受力优化，多次插拔后不会出现盖体松动、脱落的问题，接触端子的弹力衰减控制在行业标准范围内，可满足上千次插拔的使用寿命要求，适配消费级电脑、工业控制设备等不同场景的长期使用需求。
