紧凑型ITX机箱DC-DC供电结构设计方案

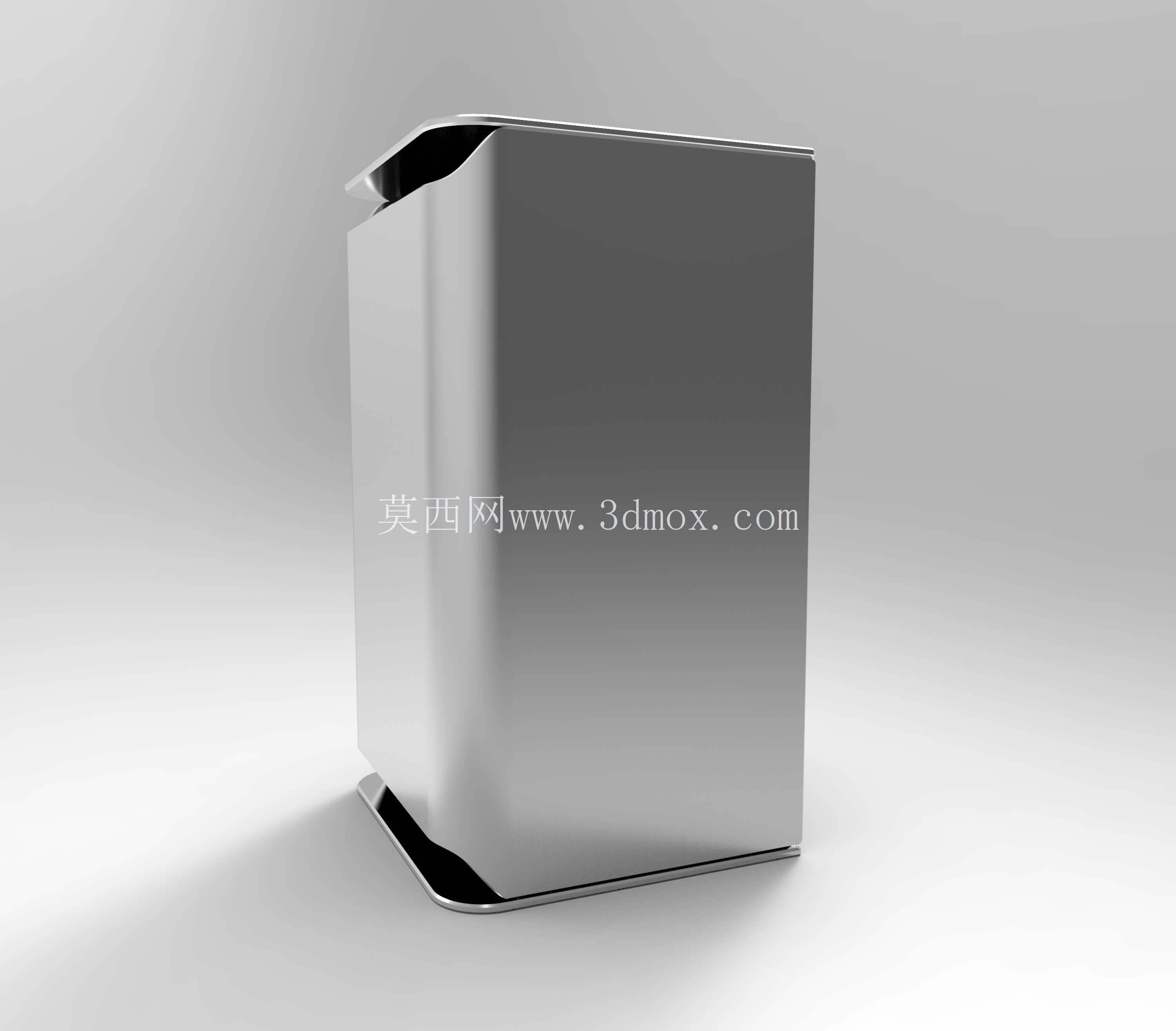

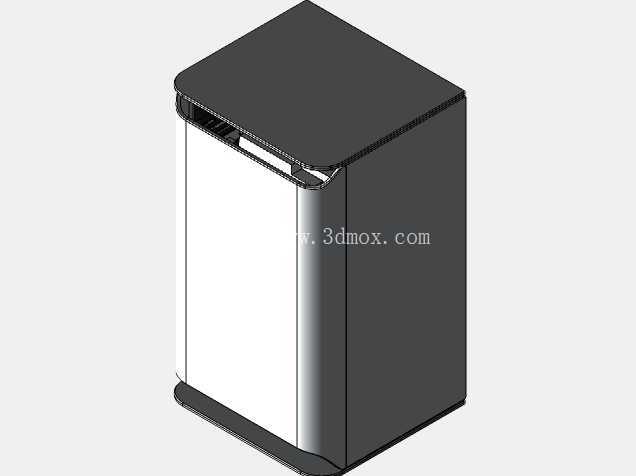

　　这款紧凑型ITX机箱的结构设计，核心面向桌面小空间装机、便携主机搭建的应用场景，适配当下用户对小体积高性能主机的使用需求，可放置于桌面狭小区域、壁挂安装或是装入便携收纳包中携带使用，能够满足日常办公、轻度影音娱乐、小型ITX平台硬件的装载需求。整机外形尺寸控制在190286172mm的边界范围内，在有限的三维空间内完成了硬件布局的合理规划，不会占用过多桌面使用面积，同时兼顾了硬件安装的操作空间与后期维护的便利性。

　　设计过程中参考了紧凑型机箱的成熟布局逻辑，采用DC-DC直插供电的方案替代传统ATX电源，省去了标准ATX电源的占用空间，这也是整机能够压缩体积的核心设计点，供电模块直接贴合主板供电接口布置，减少了供电走线的冗余长度，也避免了多余线材对内部风道的遮挡。内部散热结构预留了14cm规格风扇的安装位，大尺寸低转速风扇可以在较低噪音水平下实现足够的通风量，兼顾散热效率与使用静音表现，风道采用前进后出的直通风路设计，冷空气从机箱前部进入后直接掠过主板供电、CPU散热区域，再从后部排出，减少风路弯折带来的风阻损耗。

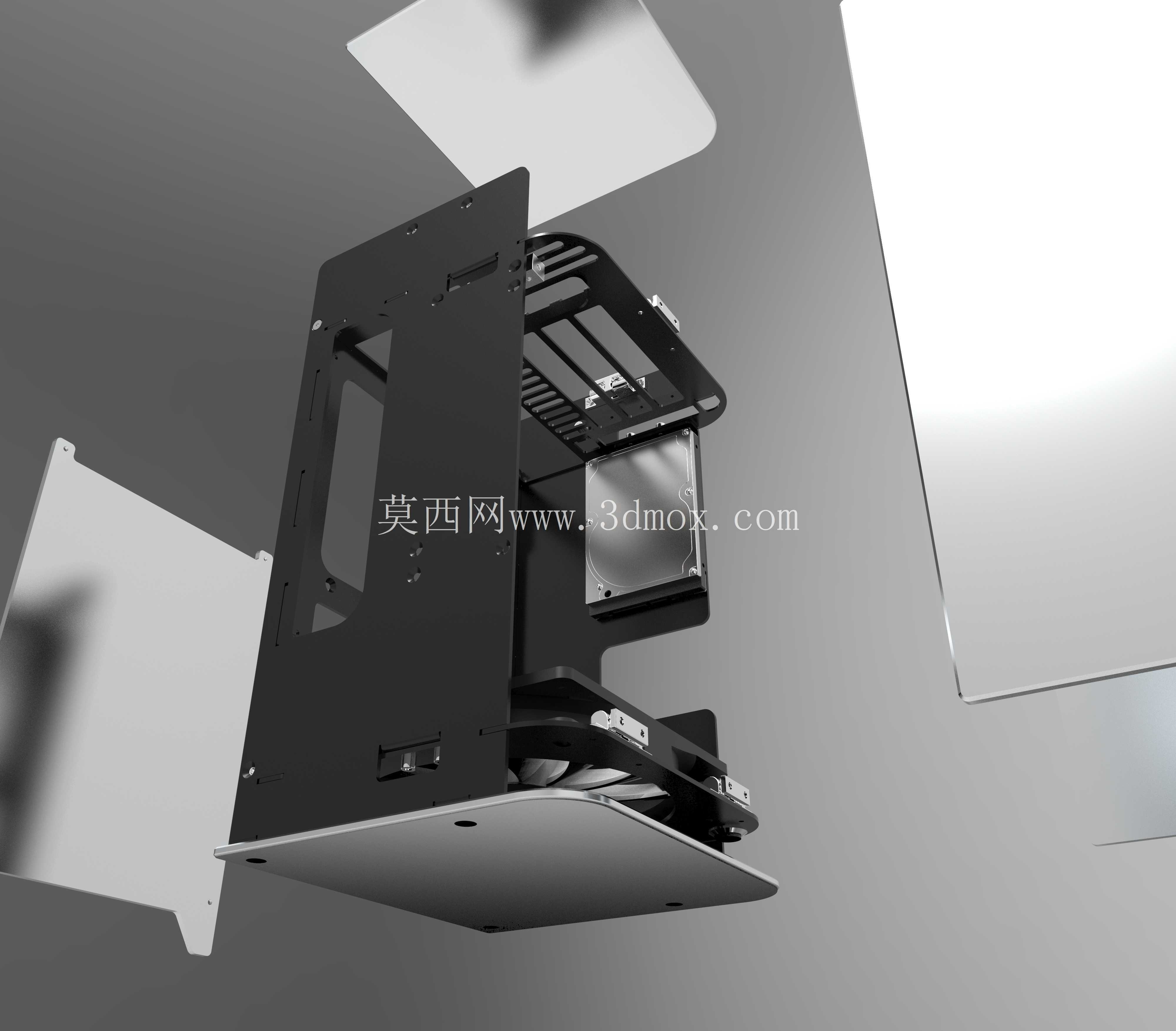

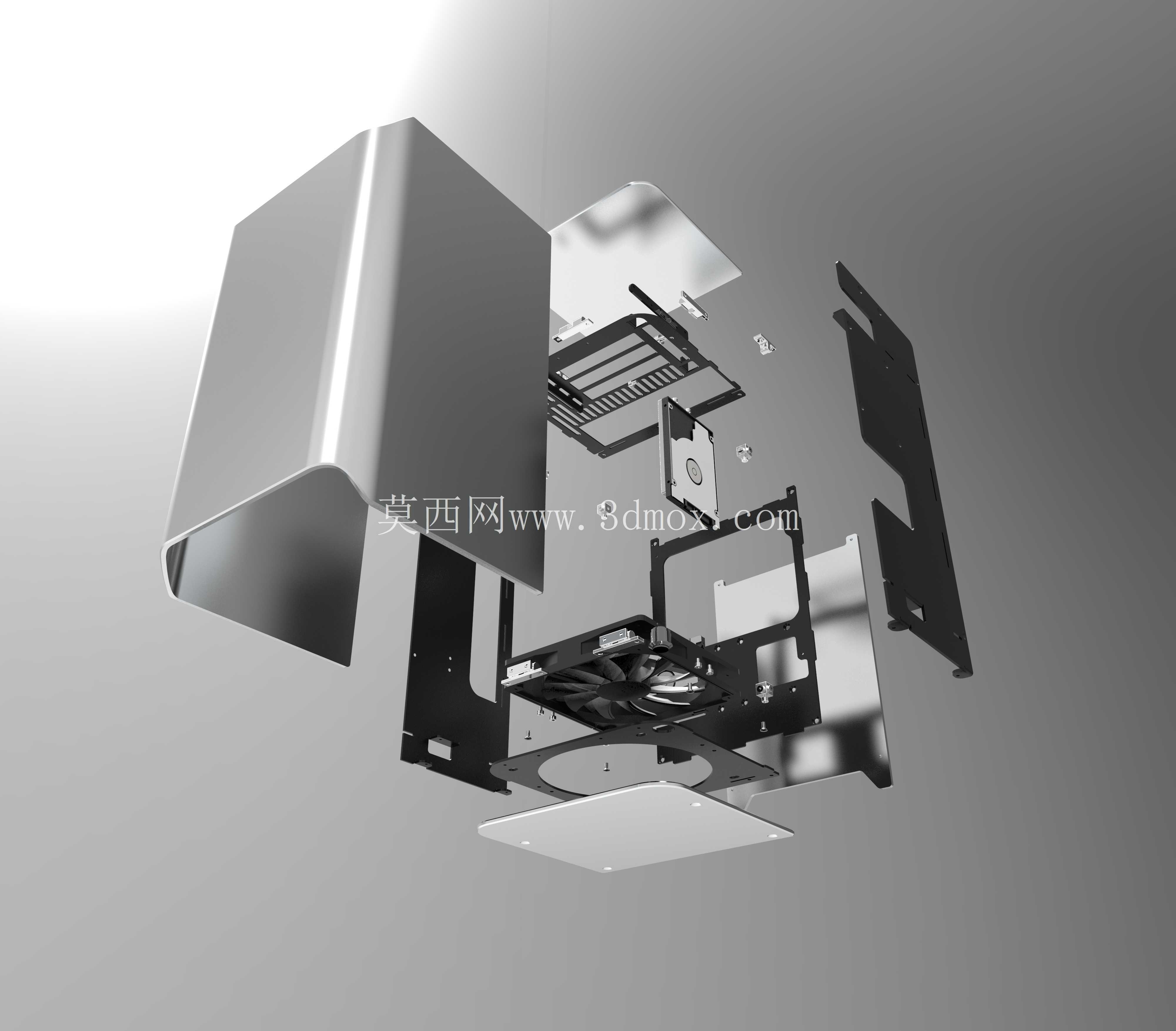

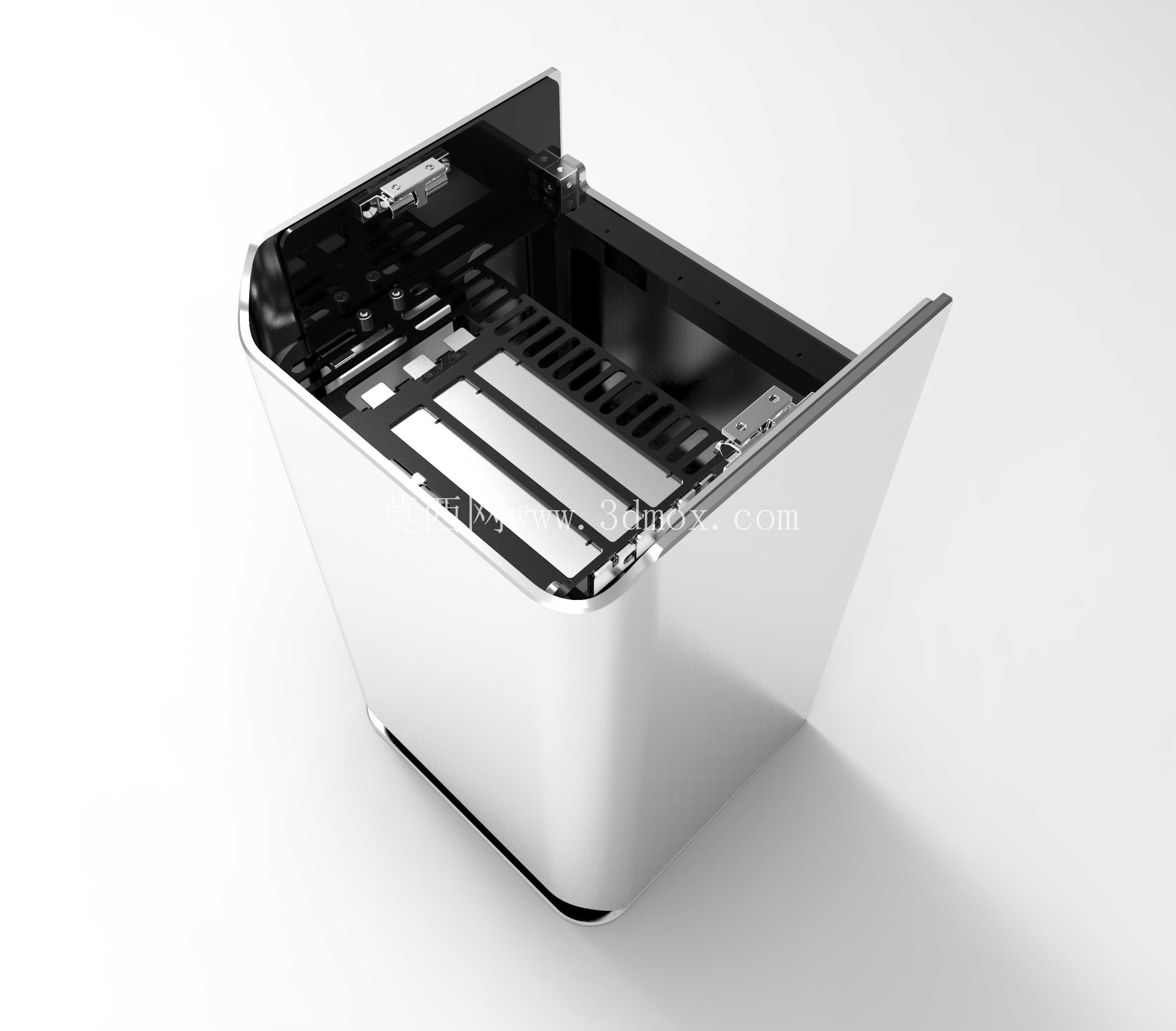

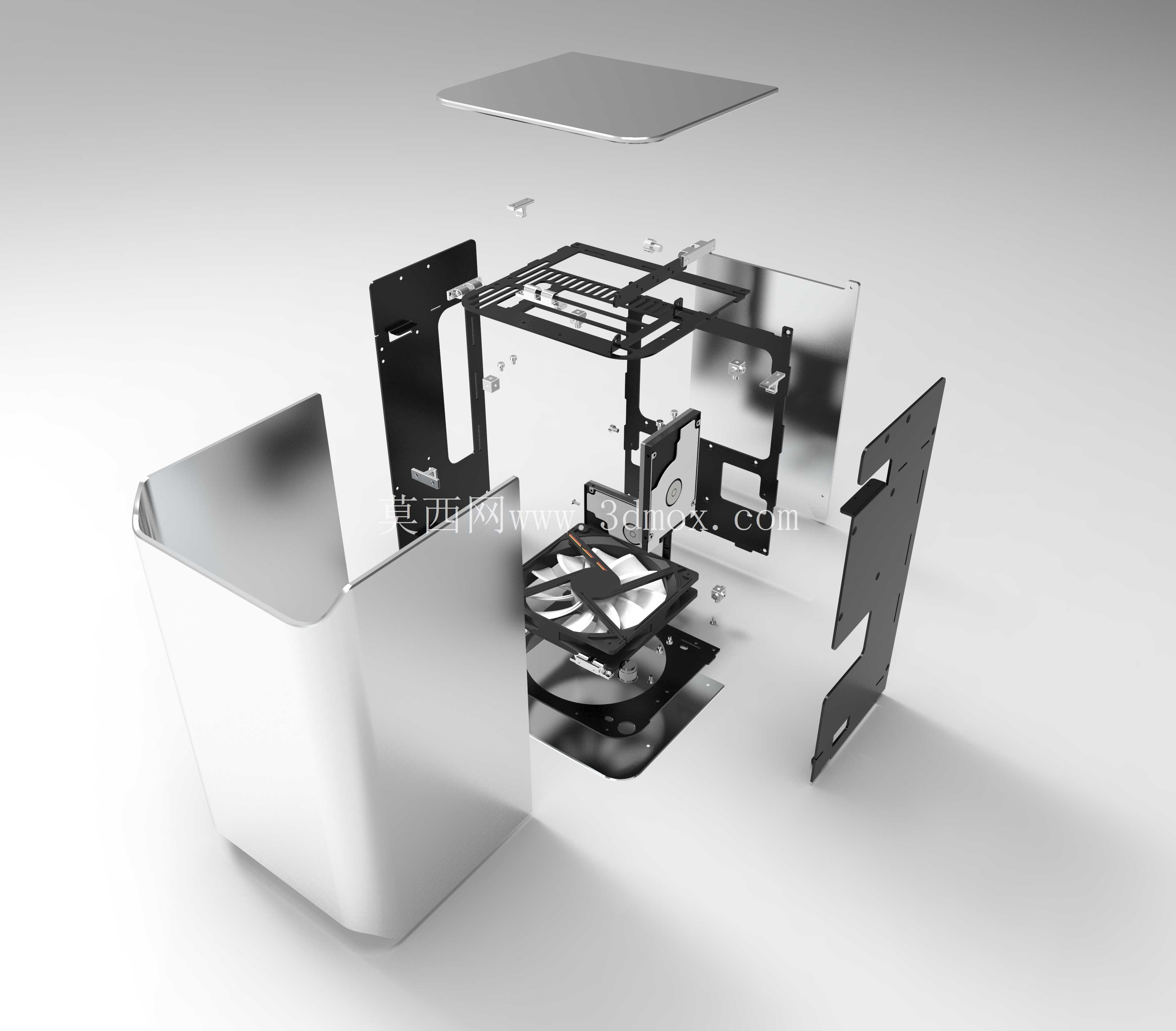

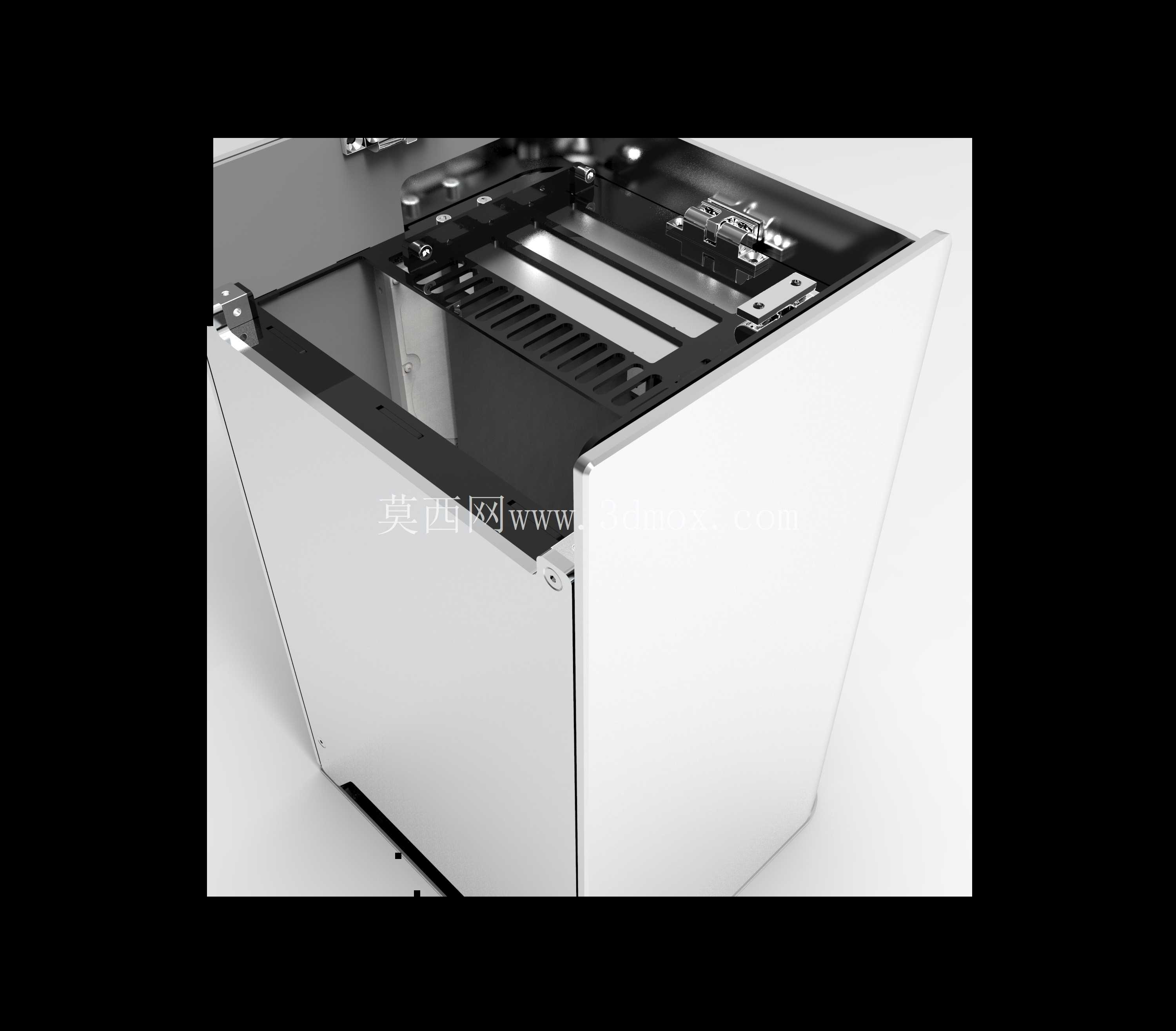

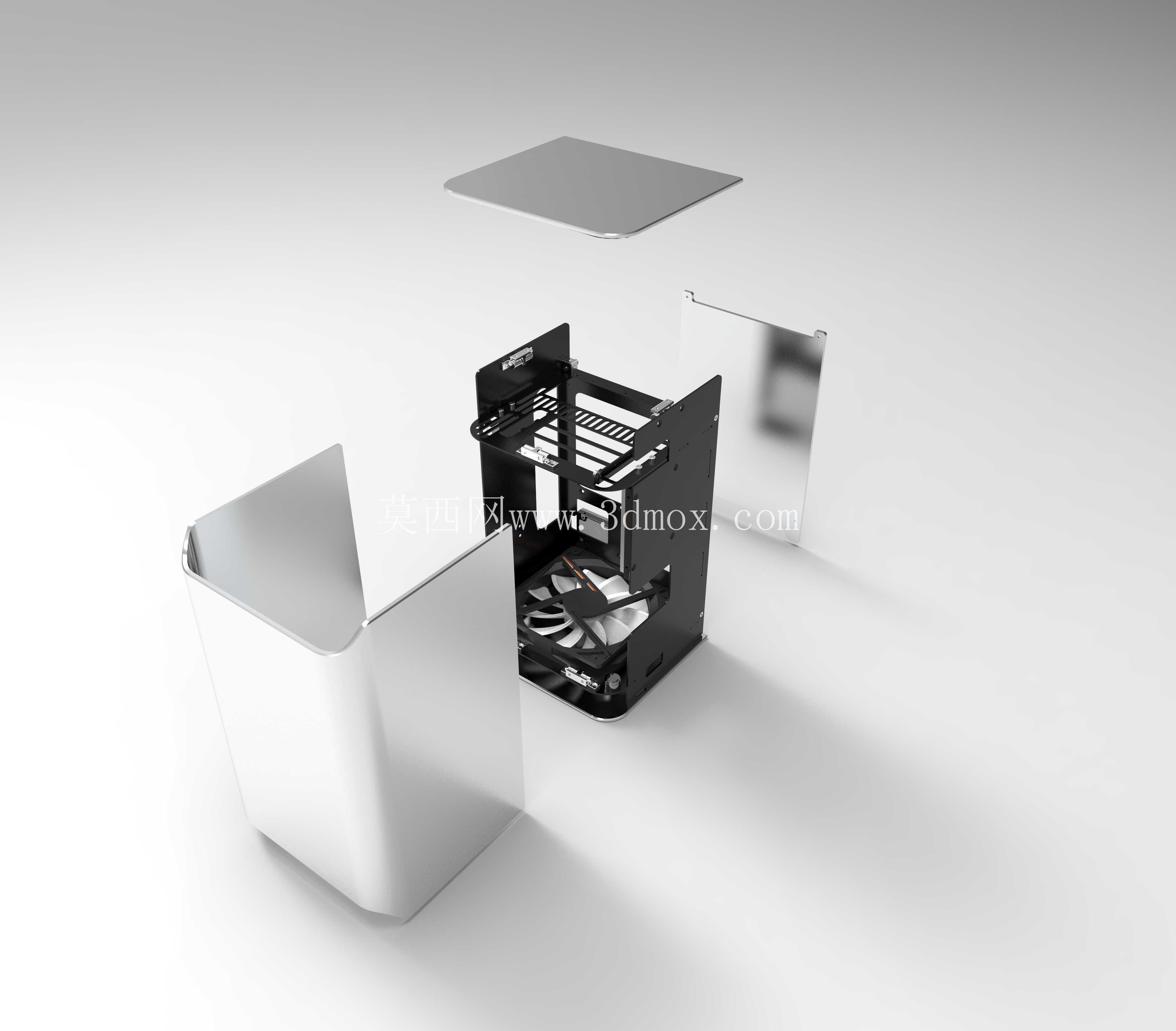

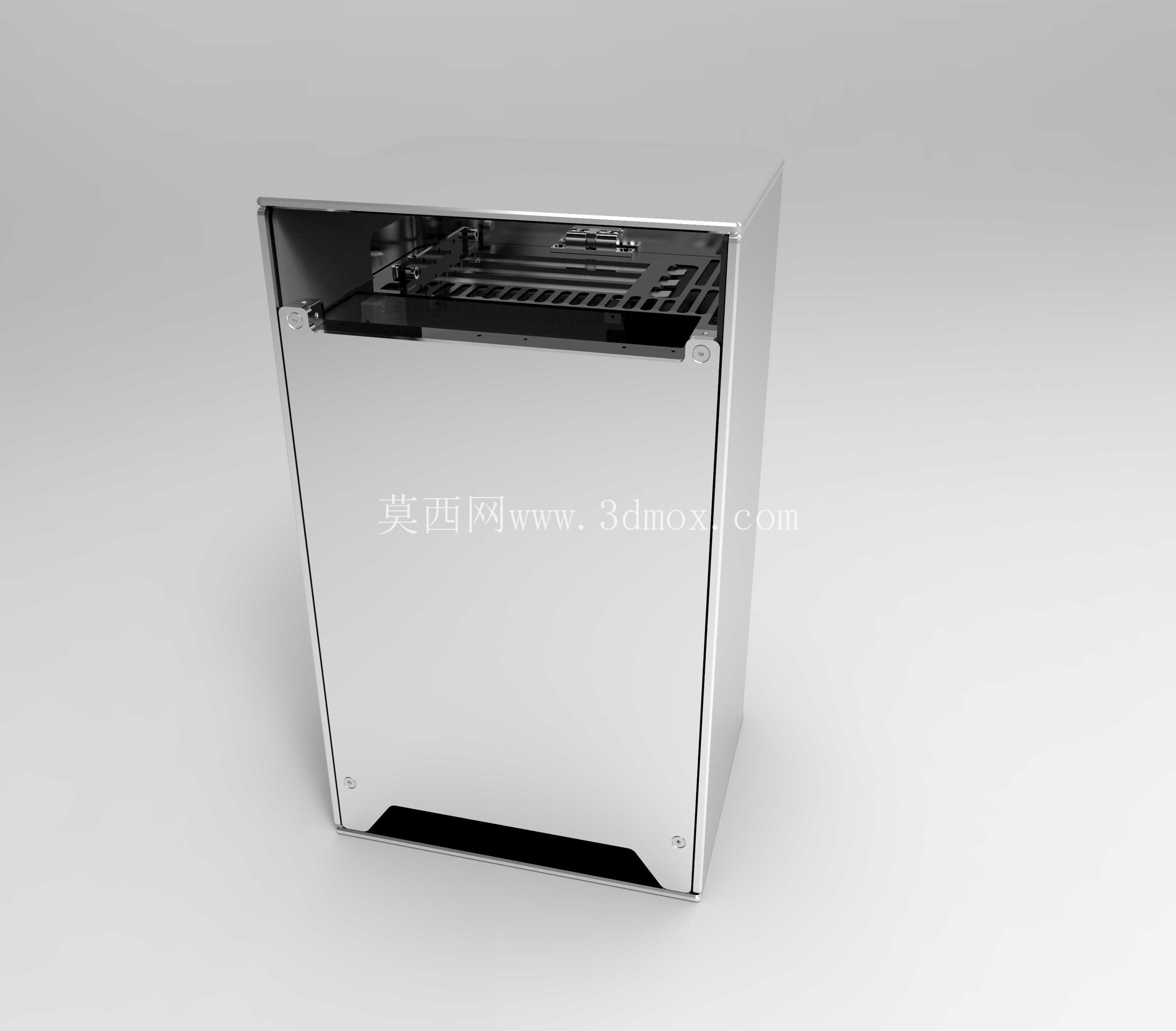

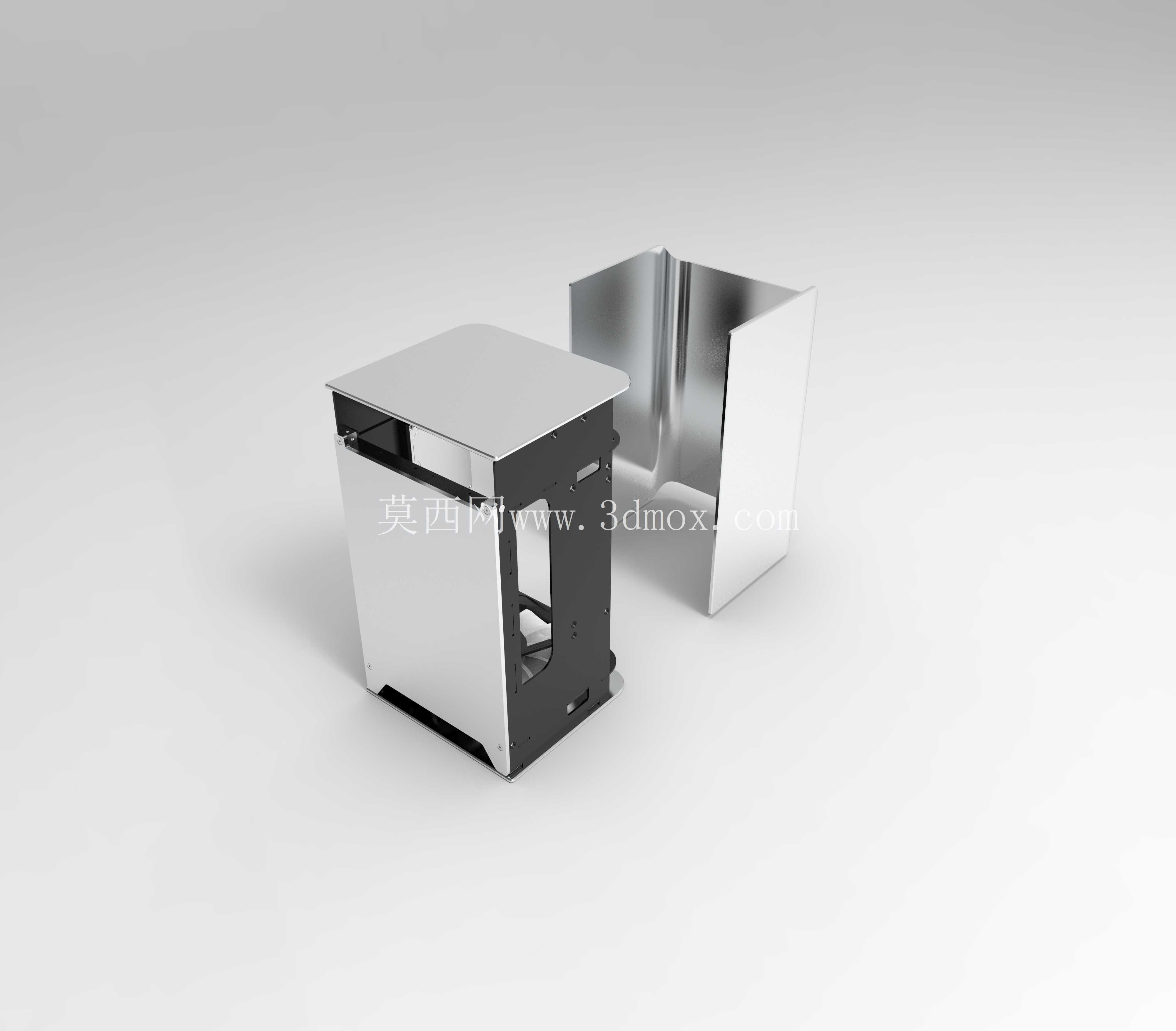

　　存储扩展方面，内部预留了2个2.5英寸硬盘的安装位置，可满足用户系统盘加存储盘的扩展需求，硬盘安装位采用侧装固定方式，不会与主板、散热模块产生安装干涉，同时硬盘固定位预留了减震胶垫的安装槽位，可降低硬盘运行时的震动传导，减少共振产生的噪音。机箱外壳采用一体化弯折的金属壳体结构，侧板与主体框架采用免工具卡扣加手拧螺丝的固定方式，日常拆装清理硬件不需要额外工具，外壳边角做了圆弧过渡处理，避免锐边划伤操作人员，同时提升整机的外观质感。内部框架采用分层式结构设计，主板安装位、供电模块位、硬盘位、风扇位各自独立，框架板材采用冲压成型的加强筋结构，在较薄板材厚度下保证足够的结构强度，避免机箱搬移过程中产生形变挤压内部硬件。

　　安装边界设计上，充分考虑了ITX主板的标准安装孔位，兼容标准17*17cm规格的ITX主板，CPU散热高度限制在适配下压式散热的范围内，避免与侧板产生干涉，显卡扩展位根据小机箱的定位做了长度限制，适配半高刀卡或是短尺寸独立显卡，满足轻度图形处理的扩展需求。走线空间在框架边缘预留了5mm的走线槽位，所有前置接口的线材可以沿着框架边缘布置，通过理线卡扣固定，不会杂乱堆积在机箱内部影响风道，前置接口布置在机箱前部侧面，方便用户插拔U盘、耳机等外设，不会因为机箱放置在桌面角落而影响接口使用。
