LM317电压调节器电脑风扇调速结构

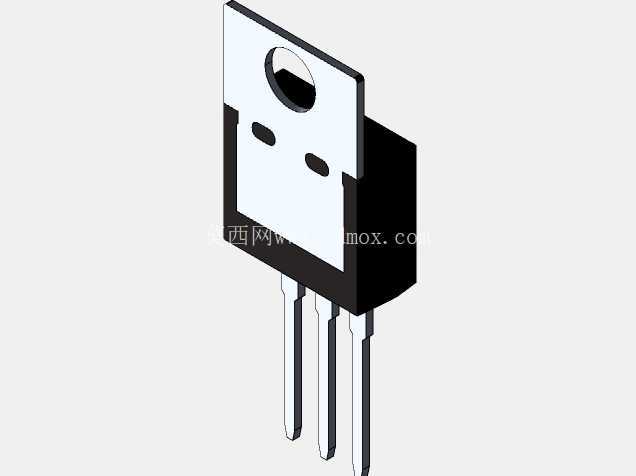

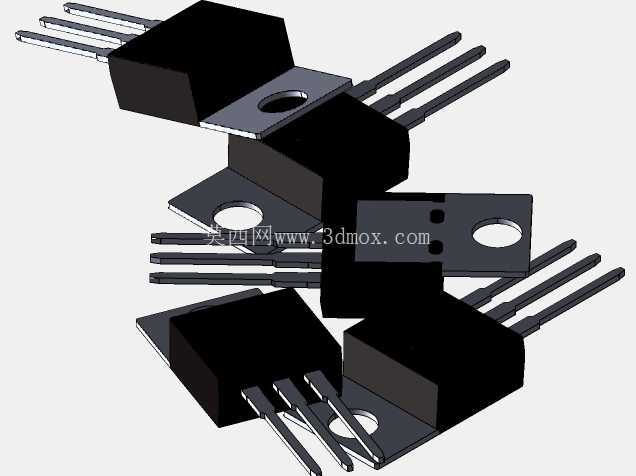

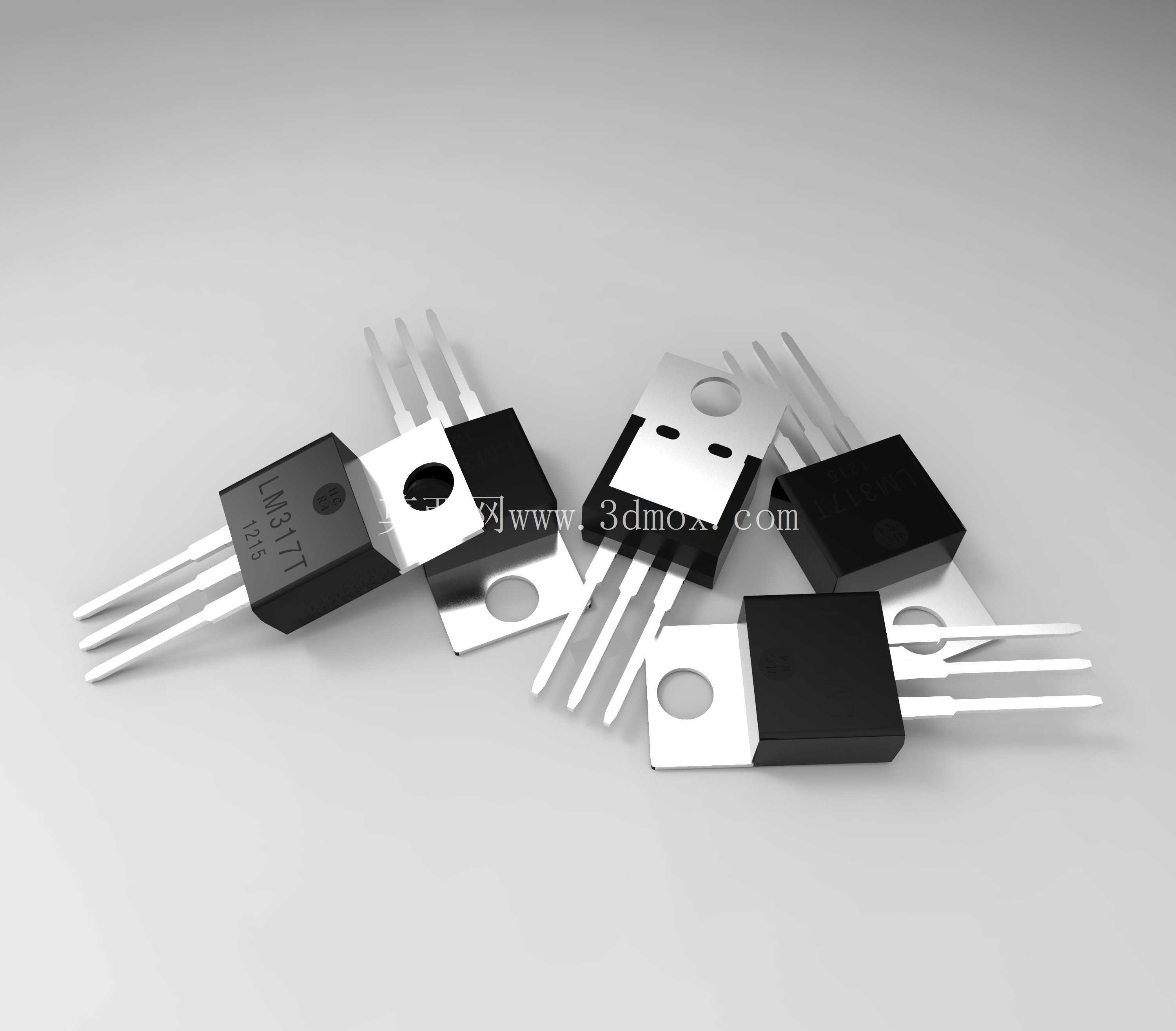

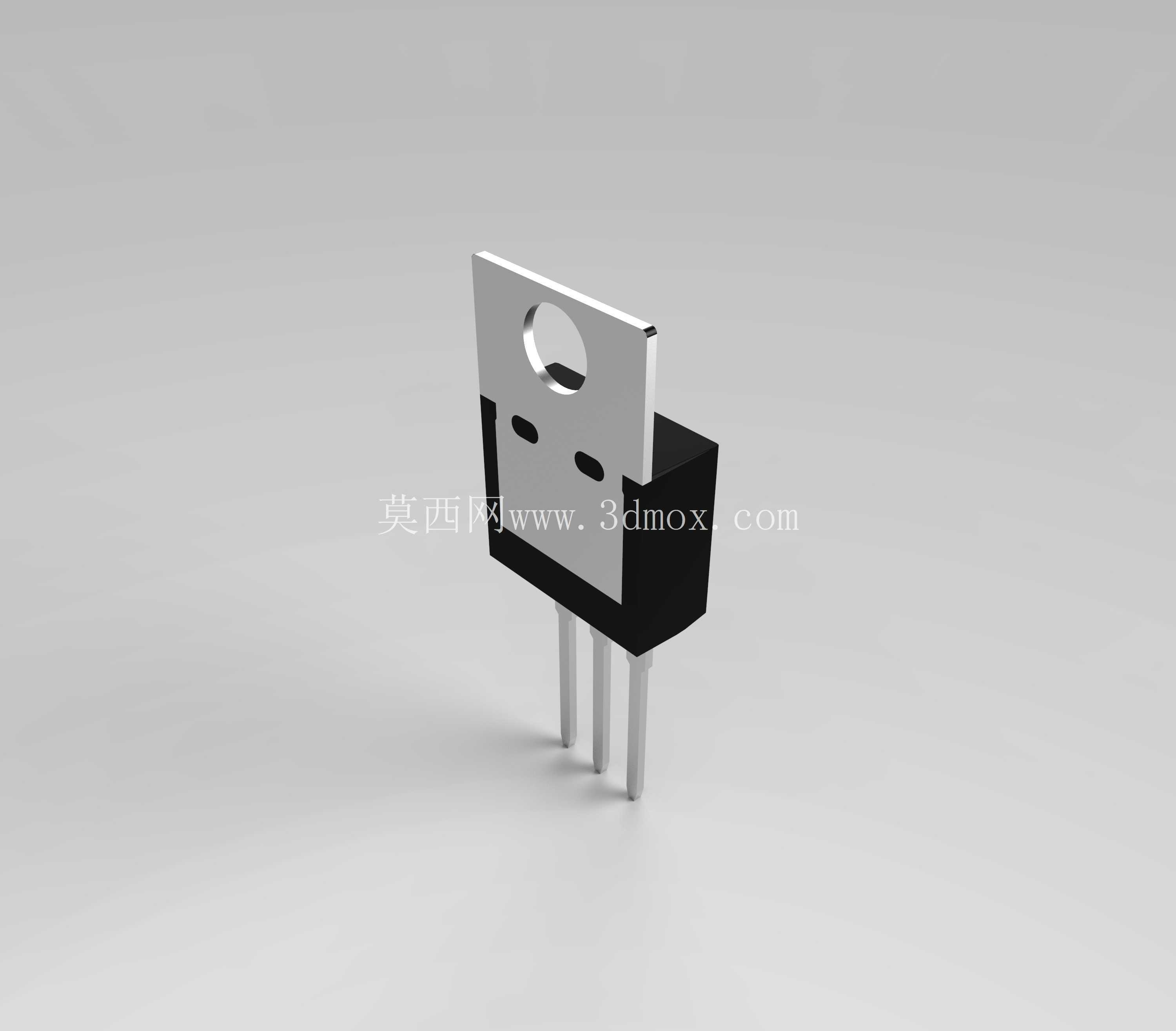

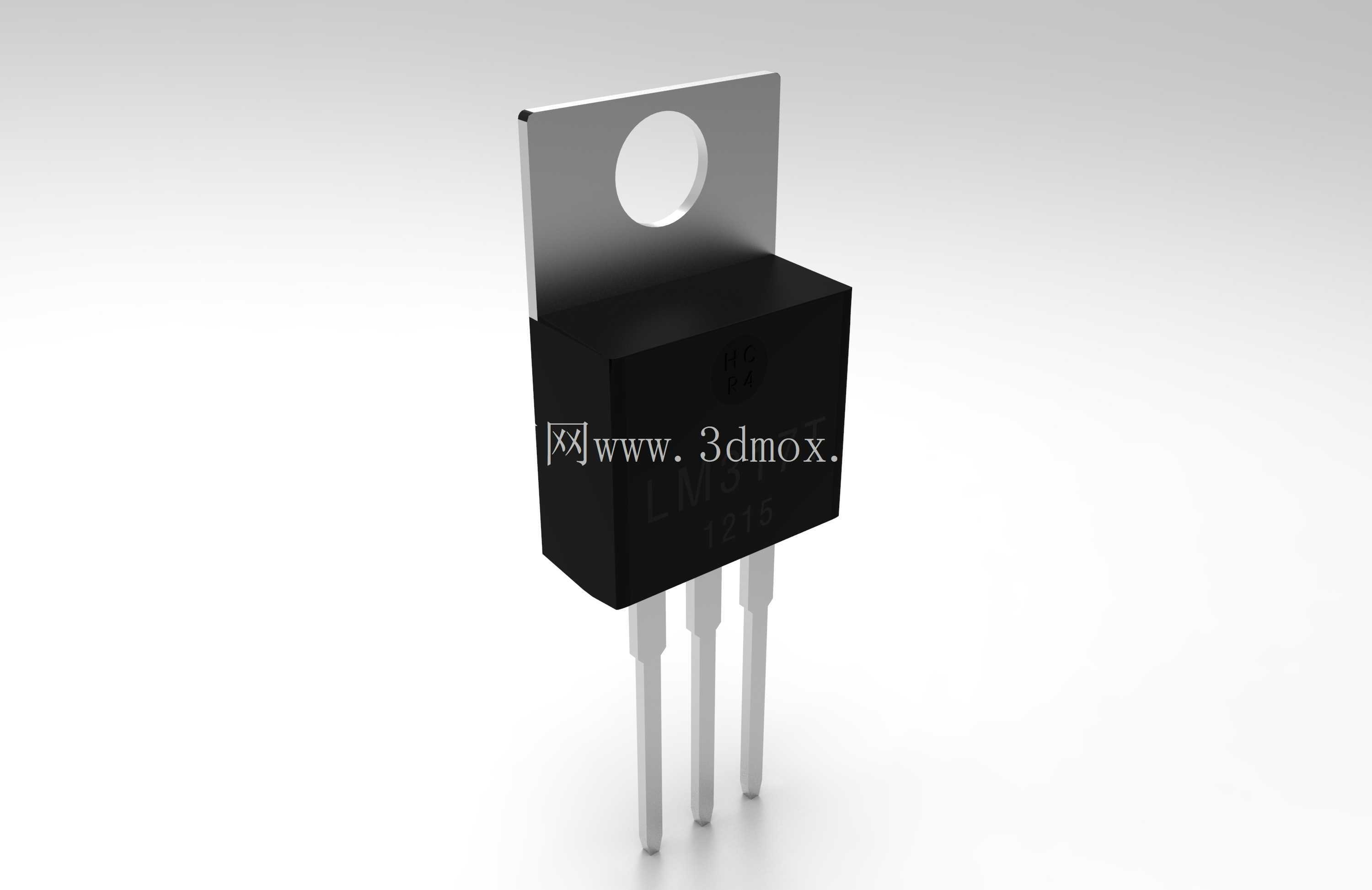

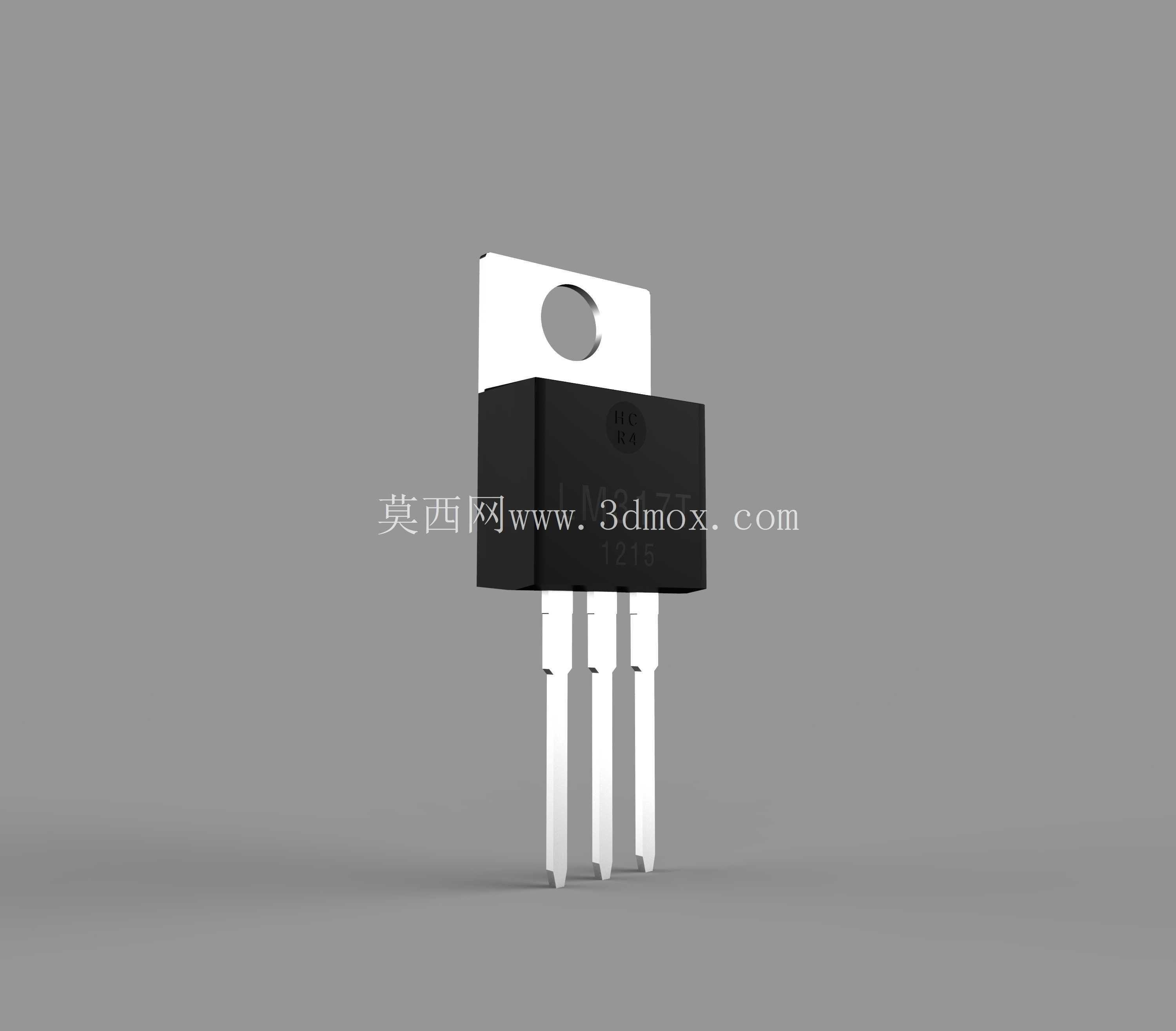

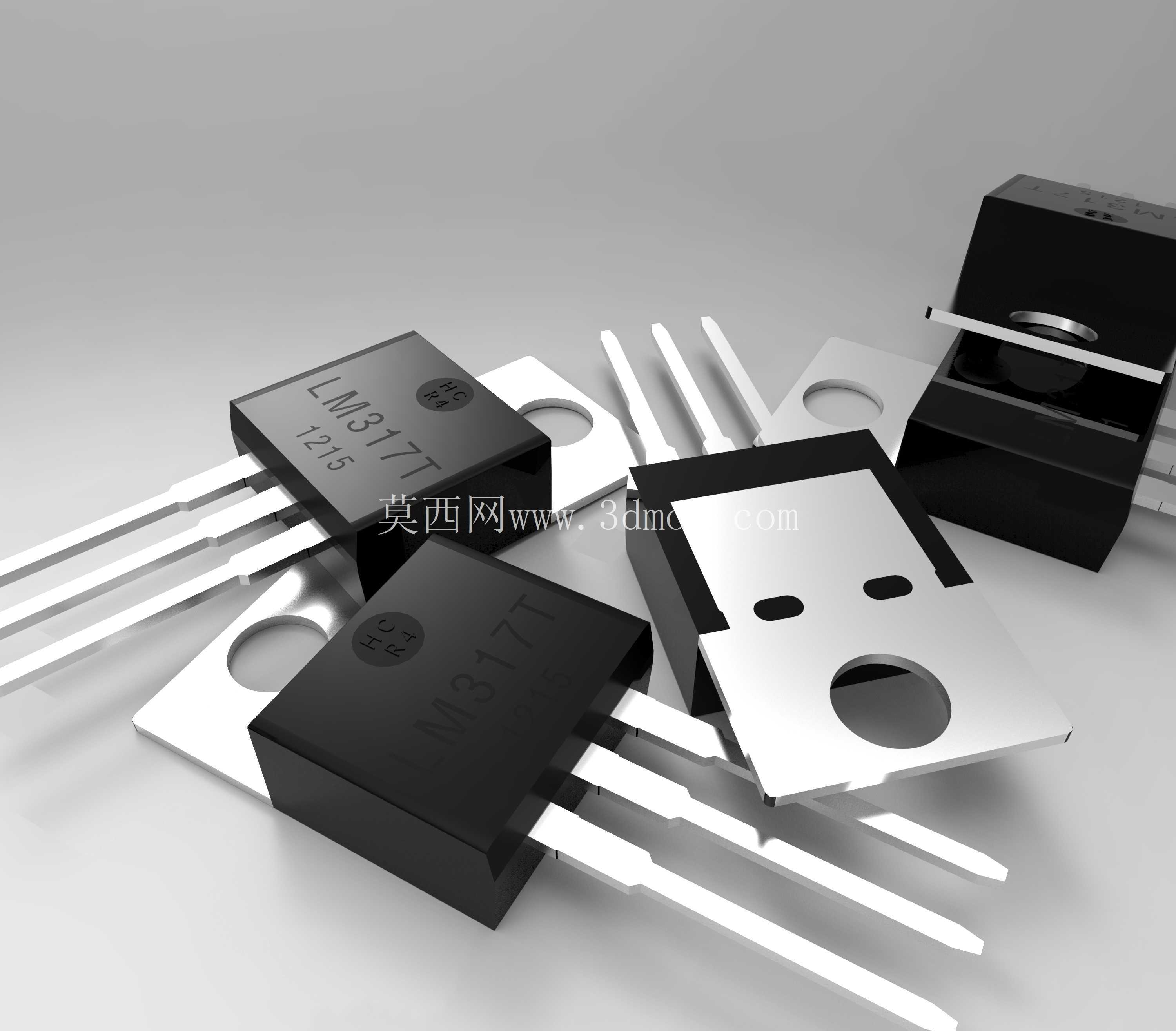

　　在桌面PC散热改造、小型工控机箱通风调速、嵌入式设备散热回路搭建场景中，LM317可调电压调节器是实现风扇转速线性调控的核心分立元件，本次还原的实体结构完全匹配TO-220封装的实物安装特性，可直接用于散热回路的装配干涉校验、PCB布局适配验证工作。从实际使用场景来看，这类调压元件常被布置在机箱内侧靠近风扇供电接口的位置，部分DIY改造场景中也会搭配小型散热片固定在机箱扩展位，因此建模时重点还原了引脚的成型角度与塑封本体的倒角细节，避免装配时出现引脚与PCB焊盘对位偏差、塑封本体与周边电容元件干涉的问题。

　　元件的引脚间距严格遵循2.54mm标准排距设计，三个引脚分别对应调整端、输出端、输入端，引脚伸出塑封本体的长度保留了常规成型后的余量，既满足波峰焊的吃锡长度要求，也适配手工焊接时的引脚弯折调整空间，不会出现引脚过短无法搭焊、过长导致相邻引脚短路的问题。塑封本体的外形尺寸完全参照量产元件的实测值绘制，背面的金属散热片预留了标准螺丝安装孔位，可适配M3规格的固定螺丝，无论是直接锁附在PCB散热铜箔上，还是搭配额外的铝制散热片，都能保证安装面完全贴合，避免因接触间隙导致的散热效率下降。

　　从功能实现角度，该结构建模时还原了元件塑封本体与金属散热片之间的绝缘层厚度，在做整机安规距离校验时，可直接测量散热片与周边带电元件的爬电距离，满足低压直流设备的安规设计要求。在小型3D打印机散热控制、桌面NAS机箱风扇降噪改造、老旧电脑散热器升级等场景中，该模型可直接调入装配体，验证调压模块的安装空间是否充足，引脚走线是否会与风扇框架、机箱肋位产生干涉，不需要反复打样实测元件尺寸，能大幅缩短DIY改造与小批量控制板开发的验证周期。建模时也保留了元件表面的丝印标识位置，在做整机BOM可视化装配指导时，可直接通过丝印区分元件型号，避免生产装配时出现元件错插的问题。

　　金属散热片的折弯角度与塑封本体的贴合间隙也做了还原，在做热仿真分析时，可直接赋予对应材质参数，模拟不同负载下元件的温升情况，匹配对应的散热片选型，避免长时间满负载工作时元件过热导致输出电压漂移，影响风扇转速的稳定性。
