剪叉式升降支撑平台三维结构设计

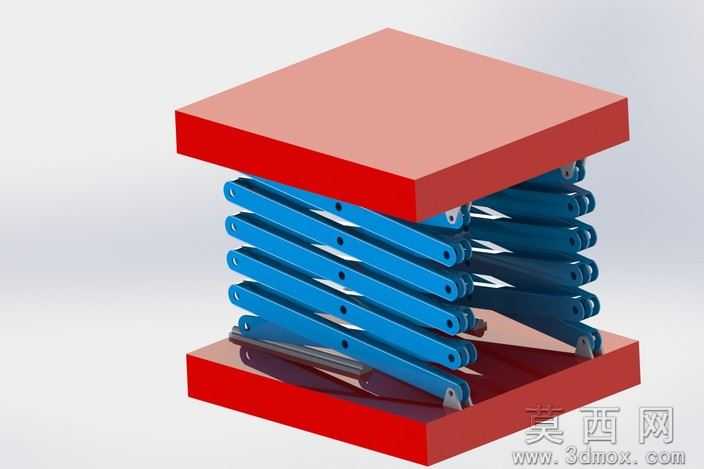

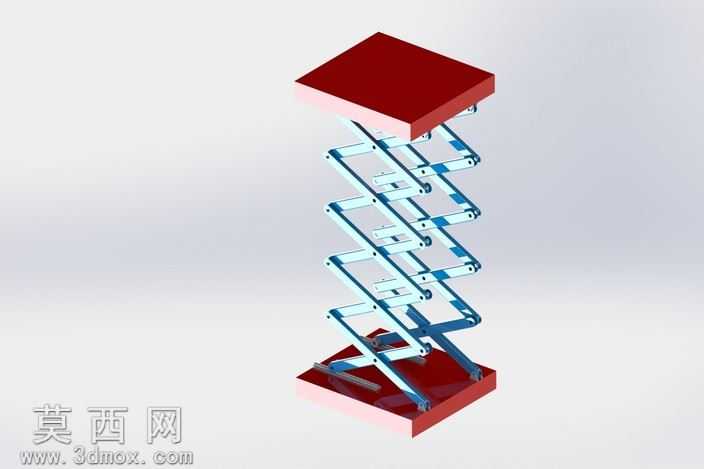

本作品为剪叉式升降支撑平台的三维建模设计，整体采用上下双层承载板搭配多层剪叉臂组的经典升降结构，建模过程中严格遵循机械结构运动逻辑，对每一处铰接点位、臂杆叠放顺序都做了精准的尺寸约束，确保模型可实现完整的升降动作仿真。建模阶段先完成上下承载平板的基础特征绘制，上下板采用方正的板式结构，预留剪叉臂的安装铰接位，保证承载面平整规整，可适配不同的工装搭载需求。随后逐层绘制剪叉臂构件，每根臂杆都做了等厚处理，臂杆两端的铰接孔位同轴度严格对齐，多层臂杆交叉叠放时，通过同轴心配合实现铰接转动约束，相邻层臂杆之间的滑动连接位也做了对应的限位结构设计，避免升降过程中出现结构脱开的问题。材质渲染阶段，上下承载板采用醒目的红色哑光硬质材质，模拟工业设备常用的金属喷涂防护层效果，表面添加细微的磨砂质感，还原真实金属板材的视觉特征；剪叉臂组采用亮蓝色金属漆面材质，与红色承载板形成清晰的视觉区分，便于直观观察剪叉结构的运动层级，铰接点位处做了细微的金属光泽处理，突出铰接副的结构细节。设计思路上，该结构依靠多层剪叉臂的折叠与伸展实现平台高度的调节，相比单级升降结构拥有更大的升降行程，同时折叠后整体高度更低，占用空间更小，结构稳定性更强，承载时受力可通过多组臂杆均匀分散，避免局部应力集中。建模过程中对臂杆的长度比例、铰接点位置做了反复优化，确保升降过程中上下承载板始终保持水平，不会出现偏斜卡顿的问题，整体结构无冗余设计，每一处构件都服务于升降承载的功能需求，可作为小型升降工作台、工装举升装置的结构设计参考，也可用于机械原理教学演示，直观展示剪叉升降机构的运动逻辑与受力特点。
