28齿直径28毫米圆柱拉刀三维建模作品

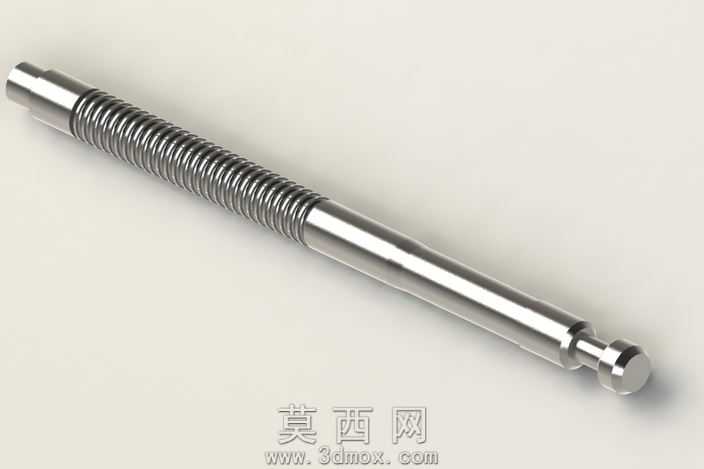

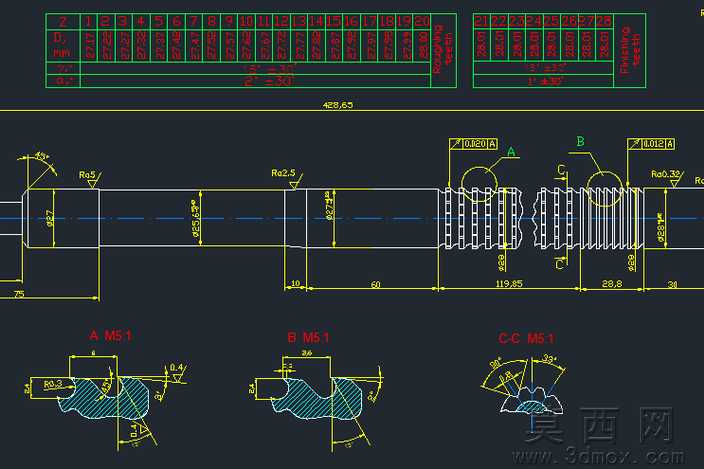

本作品为28齿直径28毫米圆柱拉刀的三维参数化建模成果，建模过程严格遵循金属切削刀具的设计规范与实际加工工艺要求，依托三维建模软件完成全结构的精准复刻。建模初期首先梳理圆柱拉刀的功能分段结构，从前端引导部、切削齿部、校准齿部到尾部夹持定位段，逐一明确各段的尺寸参数与公差要求，通过草图绘制完成各轴段的回转轮廓基准，采用回转特征快速生成拉刀的基体轴身，保证整体同轴度符合拉刀的高精度使用要求。针对核心的切削齿结构，建模时严格匹配28齿的排布规则，逐一定义每一圈刀齿的齿升量、齿距、前角后角参数，通过螺旋扫描与阵列特征完成全部刀齿的批量生成，同时对齿顶、齿根的过渡圆角做精细化处理，避免应力集中问题，还原真实拉刀刀齿的切削刃口形态，保证刀齿部分的结构精度与实际加工用拉刀完全一致。尾部的夹持定位结构采用凸台与卡槽组合的形式，通过拉伸、切除特征完成定位端头的细节构建，确保与拉床夹持机构的适配性。材质渲染阶段，选用高速钢材质的金属质感参数，调整金属粗糙度、反射率与环境光遮蔽效果，还原拉刀表面精磨后的亮银色金属光泽，刀齿部分做细微的纹理处理体现磨削加工的质感，各轴段的表面粗糙度差异通过材质参数做区分，引导段与校准段的高光质感、切削齿段的细微磨砂质感都得到精准呈现。整体建模过程兼顾结构准确性与工艺合理性，所有特征均采用参数化驱动，可根据实际加工需求调整齿部参数、直径规格与整体长度，模型可直接用于刀具结构校验、加工工艺模拟、装配干涉检查以及相关教学演示场景，完整还原了圆柱拉刀的结构特点与精密刀具的设计逻辑。
