ELP高清USB摄像头模块结构设计

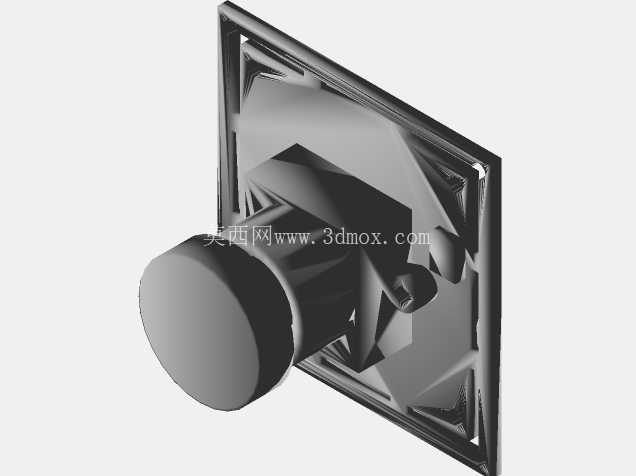

　　这款采用IMX323传感器的迷你USB摄像头模块，在嵌入式视觉采集场景中有着广泛的适配空间，不管是自助终端的人脸核验工位、工业设备的运行状态视觉监测点位，还是小型智能硬件的图像采集端，都能依托1080P的高清成像能力满足基础视觉采集需求。从结构设计层面来看，模块整体采用方形基板搭配前置镜头座的布局，镜头部分突出于基板平面，在做整机结构适配时，需要提前预留镜头的突出空间，避免外壳装配时出现镜头顶壳或者视场被遮挡的问题。基板部分的布线围绕cmos传感器的信号传输路径做了优化，将高速信号走线做了等长处理，减少信号传输过程中的损耗与干扰，保证图像输出的稳定性。

　　镜头座采用标准接口设计，可根据实际使用场景的视场角需求更换不同焦距的镜头，不需要重新改动基板的固定结构，提升了模块的场景适配灵活性。板载的USB接口采用直插式设计，在结构装配时要注意接口的对位精度，避免插接过偏导致接口焊盘受力脱落，同时接口周边预留了足够的插拔操作空间，方便后期维护时的线材更换。模块的固定孔位分布在基板的四个边角位置，孔位尺寸适配常用的M2螺丝规格，安装时可直接通过铜柱固定在设备内部的安装柱上，不需要额外设计转接支架，能有效缩减整机的内部空间占用。

　　在做结构避让设计时，除了镜头的突出高度，还要注意基板背面元器件的高度，避免背面元器件与设备内部的其他结构件发生干涉，尤其是电容类较高的元器件，要在对应的安装平面上预留避让槽，保证装配后基板处于平整状态，不会因为受力不均导致焊盘虚焊或者基板变形。镜头部分的调焦结构做了阻尼优化，调整好焦距后不会因为设备运行过程中的轻微震动出现焦距偏移的问题，能长期保持成像清晰度，适合在有持续轻微震动的工业设备场景下使用。模块的整体尺寸控制较为紧凑，在小型化智能设备的内部空间布局中，可以灵活选择安装位置，不管是正面嵌入安装还是侧面固定安装，都能通过调整镜头朝向满足采集角度需求，不需要额外增加反光镜等光路转向结构，进一步降低整机的结构复杂度与装配成本。
