带外壳嵌入式条码识读扫描模组结构

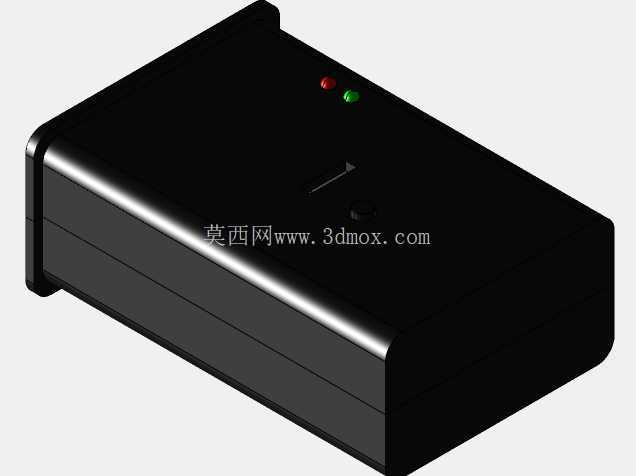

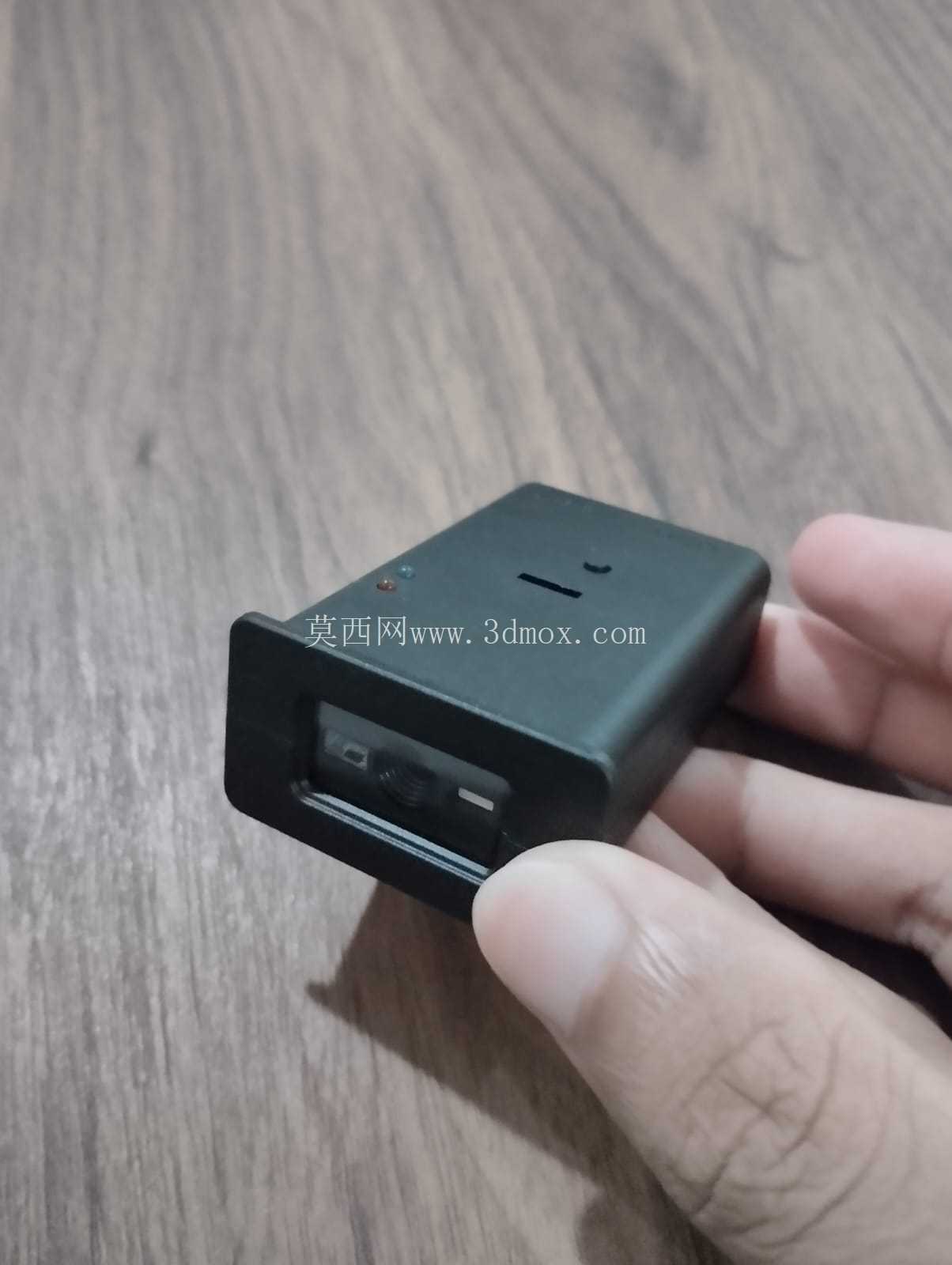

　　这款带防护外壳的条码识读模组，目前广泛嵌入在自助收银终端、快递柜取件口、工业产线溯源工位、门禁核验终端这类需要自动识读条码、二维码的设备内部，作为核心识读单元完成码制信息的采集转换。实际选型应用时，首先要关注其安装边界，整体为方正的紧凑型块体结构，外壳边角做了小圆弧过渡处理，前端预留识读窗口的沉台结构，安装时可直接卡入终端面板的预留开孔内，无需额外设计复杂的固定支架，侧面预留的安装孔位可配合M2规格的螺丝完成锁紧固定，不会占用终端内部过多的排布空间，适配多数小型自助设备的内部安装余量。

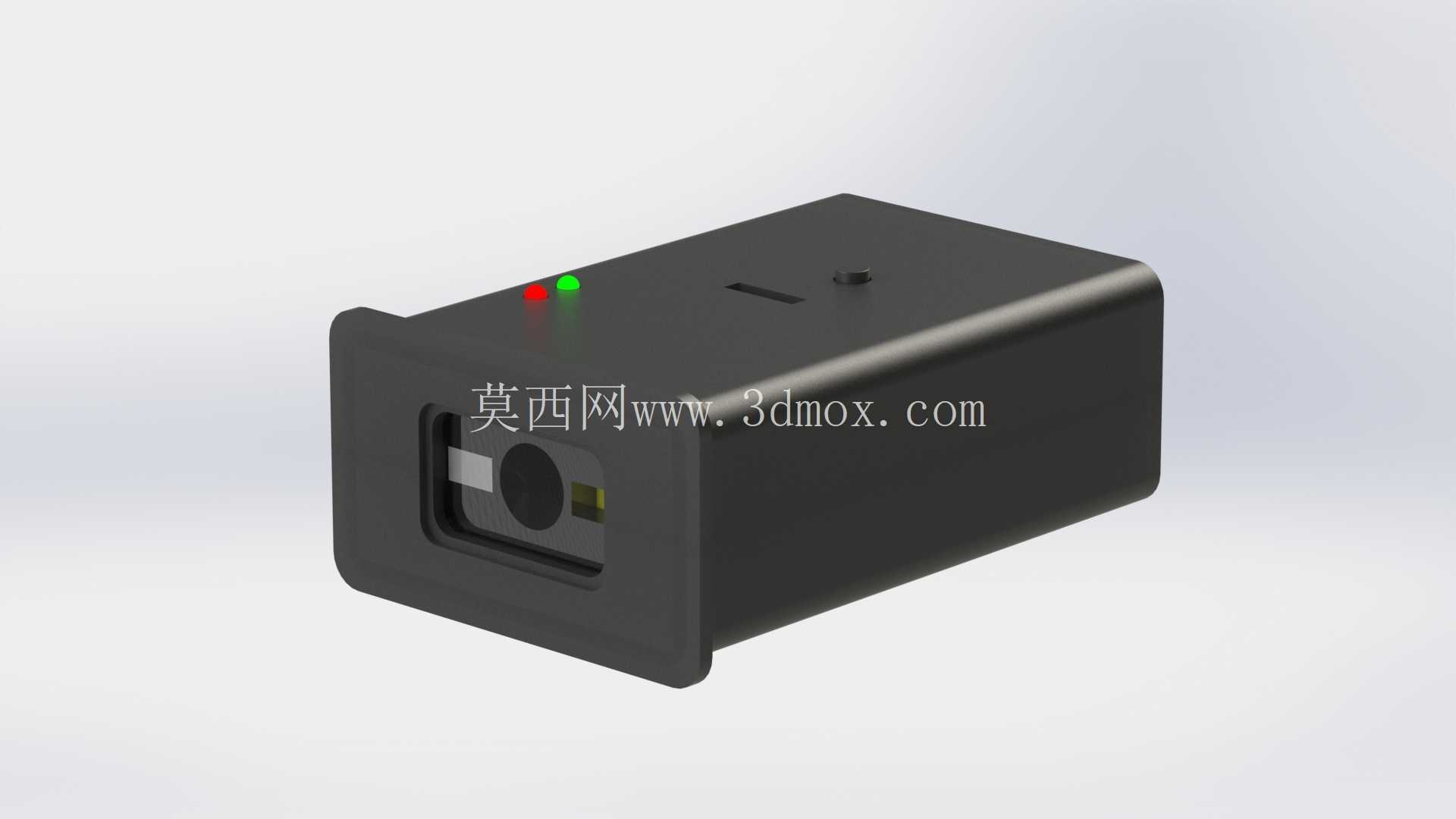

　　从功能设计逻辑来看，模组前端的识读窗口做了内凹防护设计，可避免日常使用中外界剐蹭直接刮花识读镜头，窗口旁侧集成了补光元件与状态指示灯，其中红绿双色指示灯可直接反馈识读状态，识读成功时绿灯短暂亮起，待机或识读异常时红灯提示，无需额外外接状态指示元件，简化终端的外围电路设计。外壳采用哑光黑色的阻燃ABS材质注塑成型，表面做细咬花处理，既可以减少外界环境光线在外壳表面产生的反光干扰识读精度，也能在长期嵌入设备内部使用时抵御一定的灰尘、轻微泼溅影响，适配工业现场、商用公共场景的复杂使用环境。

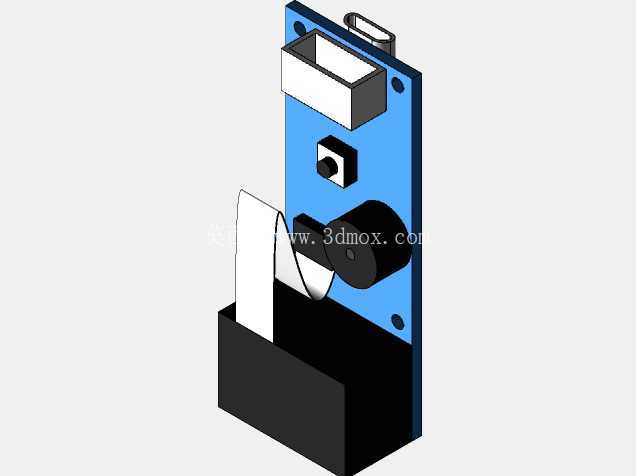

　　结构设计层面，外壳分为上下盖两个主体部件，通过卡扣配合底部螺丝完成装配，内部可容纳PCB识读主板、镜头组件、补光LED板三个核心部分，装配时先将镜头组件对准前端窗口的定位槽卡入，再固定PCB主板，最后扣合上盖锁紧螺丝即可完成整模组装，装配工序简单，适合批量生产组装。设计时特意将识读镜头的光轴与外壳前端面保持垂直，可保证在标准安装距离下，识读视野覆盖窗口正前方的标准识读区域，不会出现视野偏移导致的识读盲区；外壳顶部预留的微小开孔为感光元件通光孔，可自动感知外界环境亮度，调节补光元件的发光功率，既避免补光过亮导致条码表面反光无法识别，也能在昏暗环境下提供足够的补光亮度保证识读成功率。

　　在实际设备集成过程中，该模组的背部预留排线接插位置，外壳对应位置做了缺口避让，不会出现排线挤压弯折的问题，整体外形尺寸控制合理，可直接替换市面同规格的嵌入式识读模组，无需修改原有终端的安装开孔结构，降低设备迭代改型的结构设计工作量。
