可拆卸式合页转轴组件三维结构设计

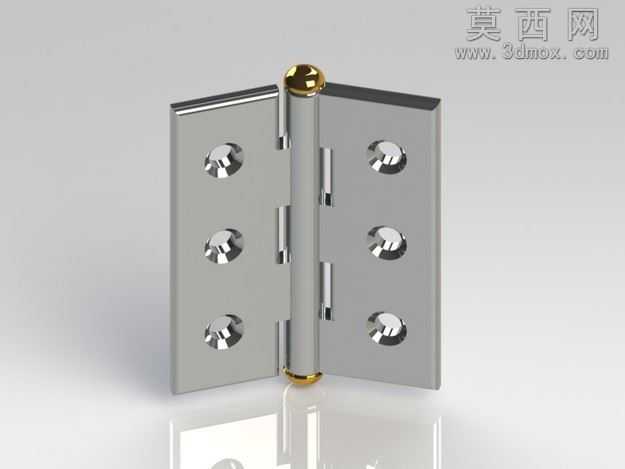

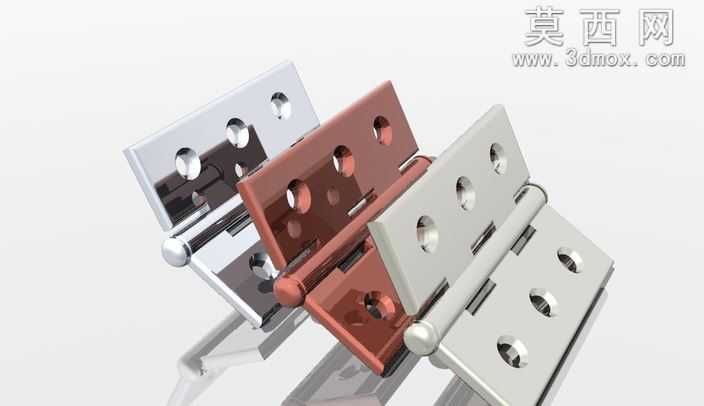

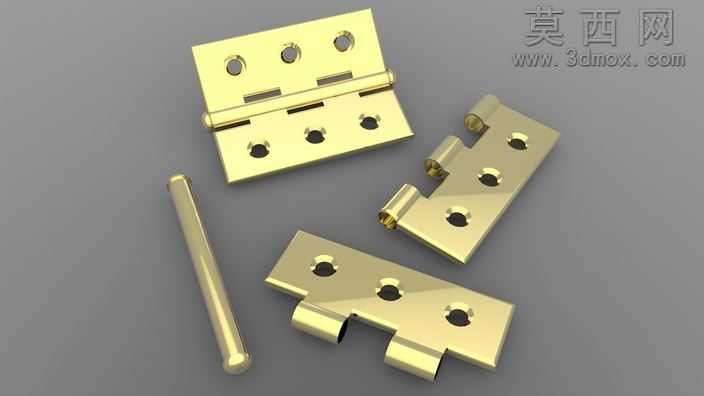

本作品为门用可拆卸合页转轴组件的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循五金合页的实际生产尺寸规范，对每一处结构细节都做了精准还原。首先针对合页的页片部分，采用草图拉伸结合切除特征完成基础造型，页片上的安装沉孔通过异形孔向导精准定位，保证孔位间距、沉孔深度完全匹配常规木门、金属柜门的安装标准，页片边缘做了微小的圆角过渡处理，还原真实五金件的倒角工艺，避免锐边带来的安全隐患。中间的转轴部分单独建模，采用圆柱拉伸特征完成主体，端部做圆头处理，与页片的卷边筒结构做了精准的间隙配合验证，确保转轴可以顺畅穿入三个页片的卷边筒内，同时不会出现过大旷量，保证合页转动时的稳定性。材质渲染阶段选用亮面镀金金属材质，调整金属粗糙度参数至0.1左右，添加轻微的环境反射效果，还原镀金五金件光亮精致的表面质感，背景采用中性灰色调，配合柔和的三点布光，既突出合页组件的金属光泽，也清晰展现各部件的结构轮廓。设计思路上采用分体式可拆卸结构，将传统一体式合页拆分为三个独立页片加一根转轴的组合形式，相比普通合页，这种结构在安装时可以先将两侧页片分别固定在门框和门扇上，再穿入转轴完成组装，大幅降低重型门扇的安装难度，同时后期维护更换时无需拧下全部页片螺丝，只需抽出转轴即可分离门扇，维护便捷性大幅提升。建模过程中对卷边筒的同轴度做了重点校验，通过同轴心配合约束保证三个页片的卷边筒轴线完全重合，避免组装后出现转轴卡滞、转动不畅的问题，同时对页片的厚度做了合理优化，在保证结构强度满足日常门体承重需求的前提下，尽可能控制整体厚度，避免合页安装后门缝过大的问题。渲染输出时将三个页片与转轴做分离式排布展示，清晰呈现每个部件的独立结构，让观看者可以直观理解该转轴组件的装配逻辑与结构特点，整体模型结构完整，参数可编辑，可直接用于五金件结构验证、安装演示以及相关产品的设计参考。
