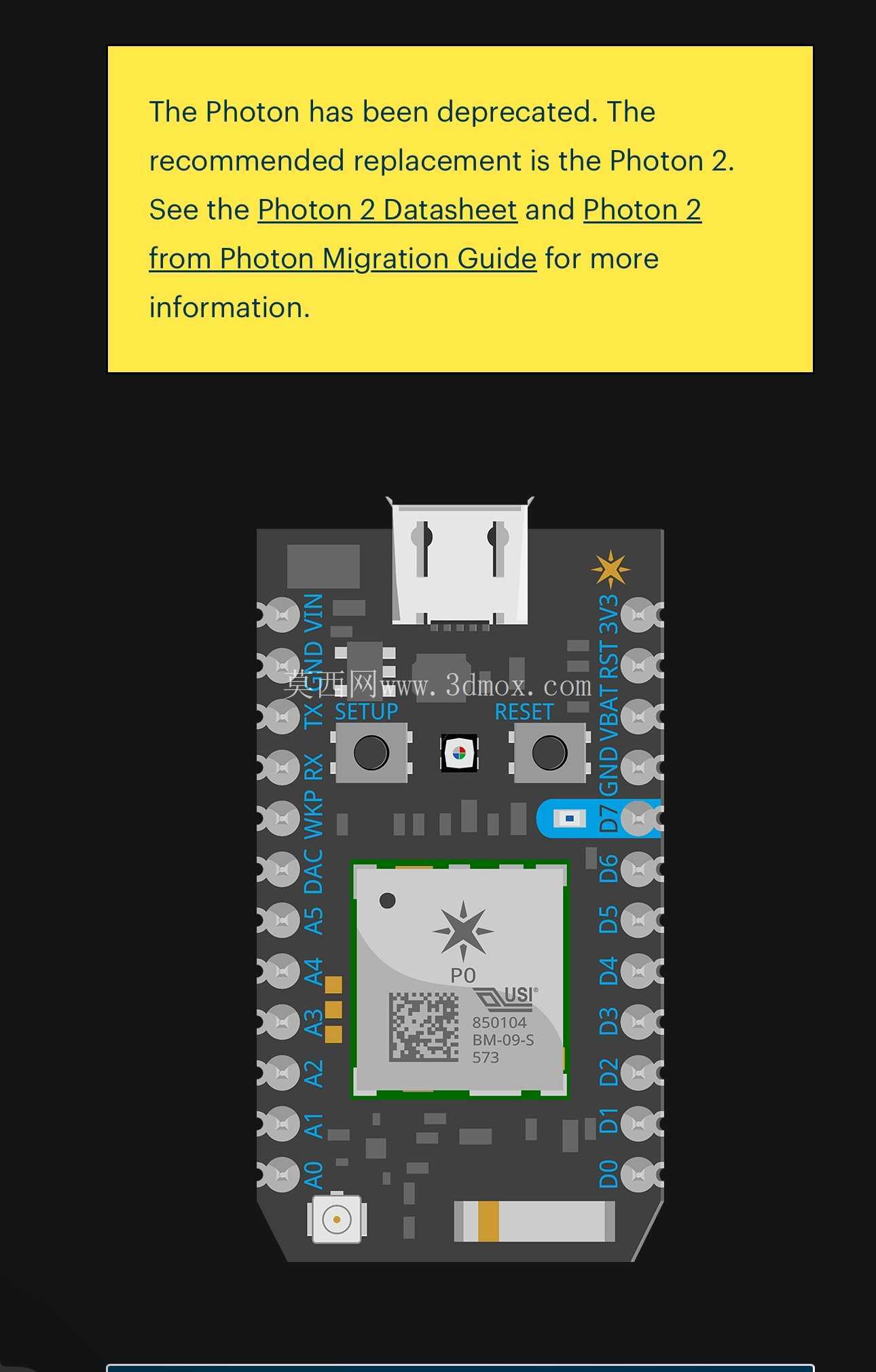

粒子光子物联网硬件开发板电路结构

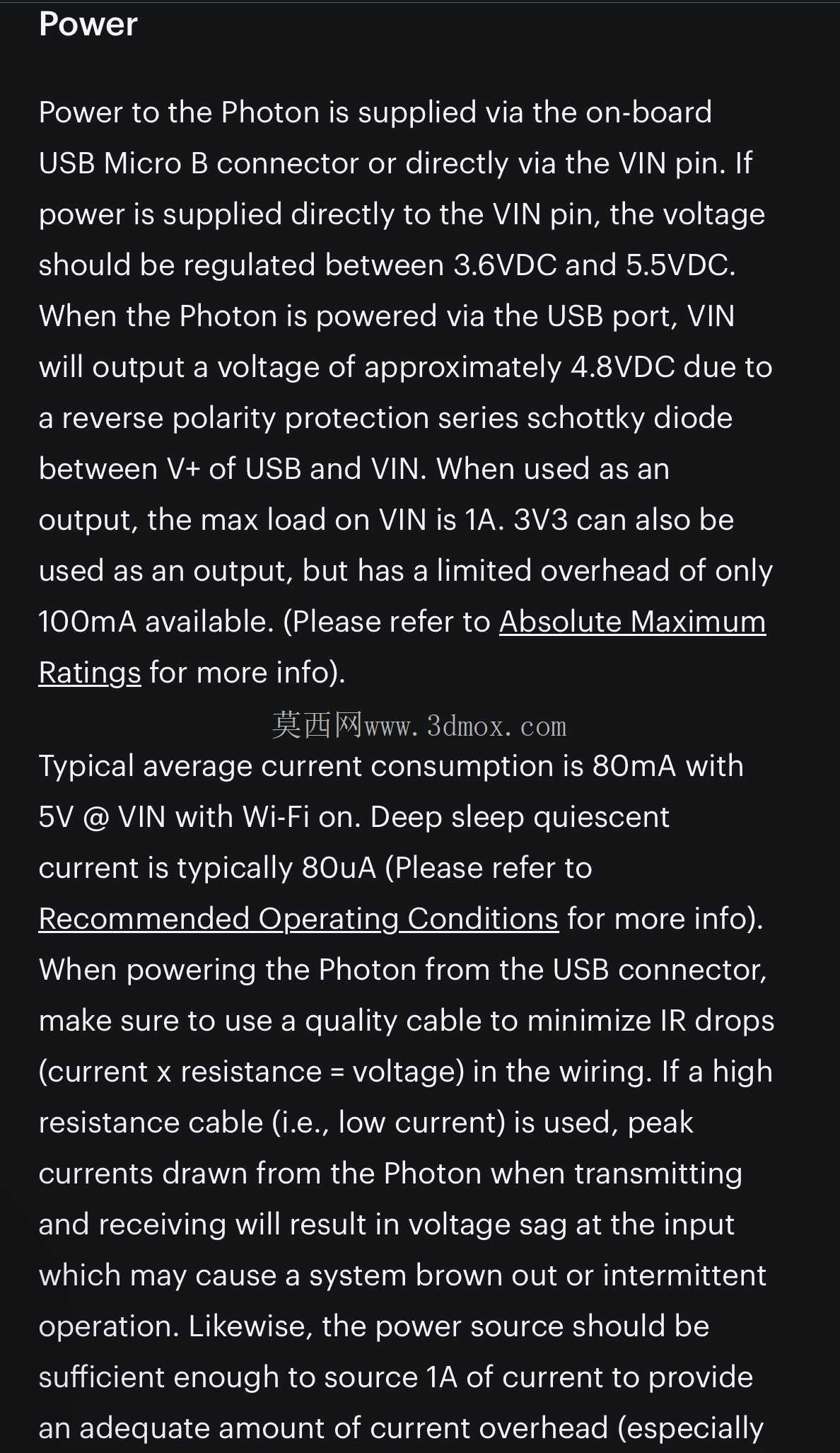

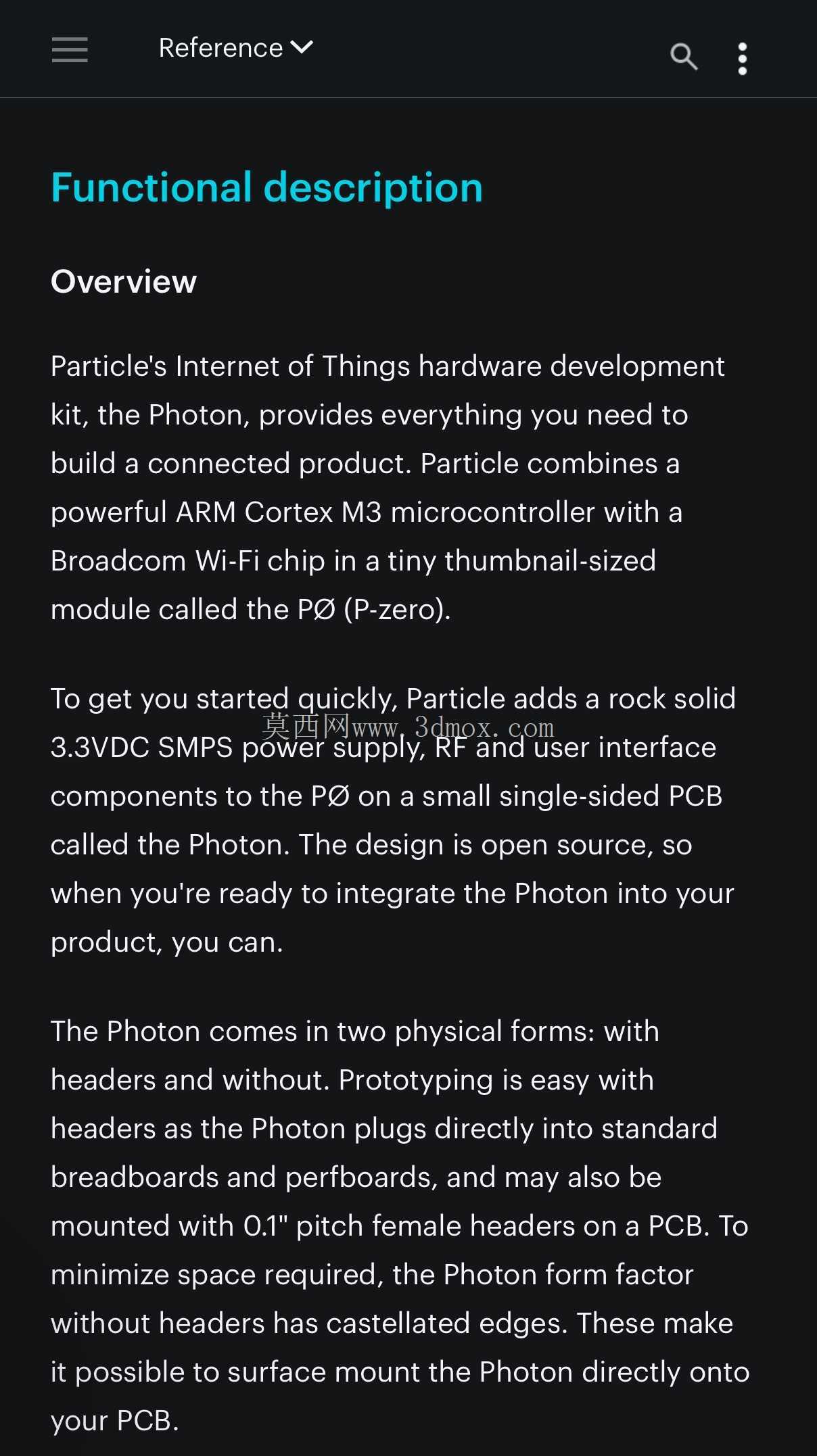

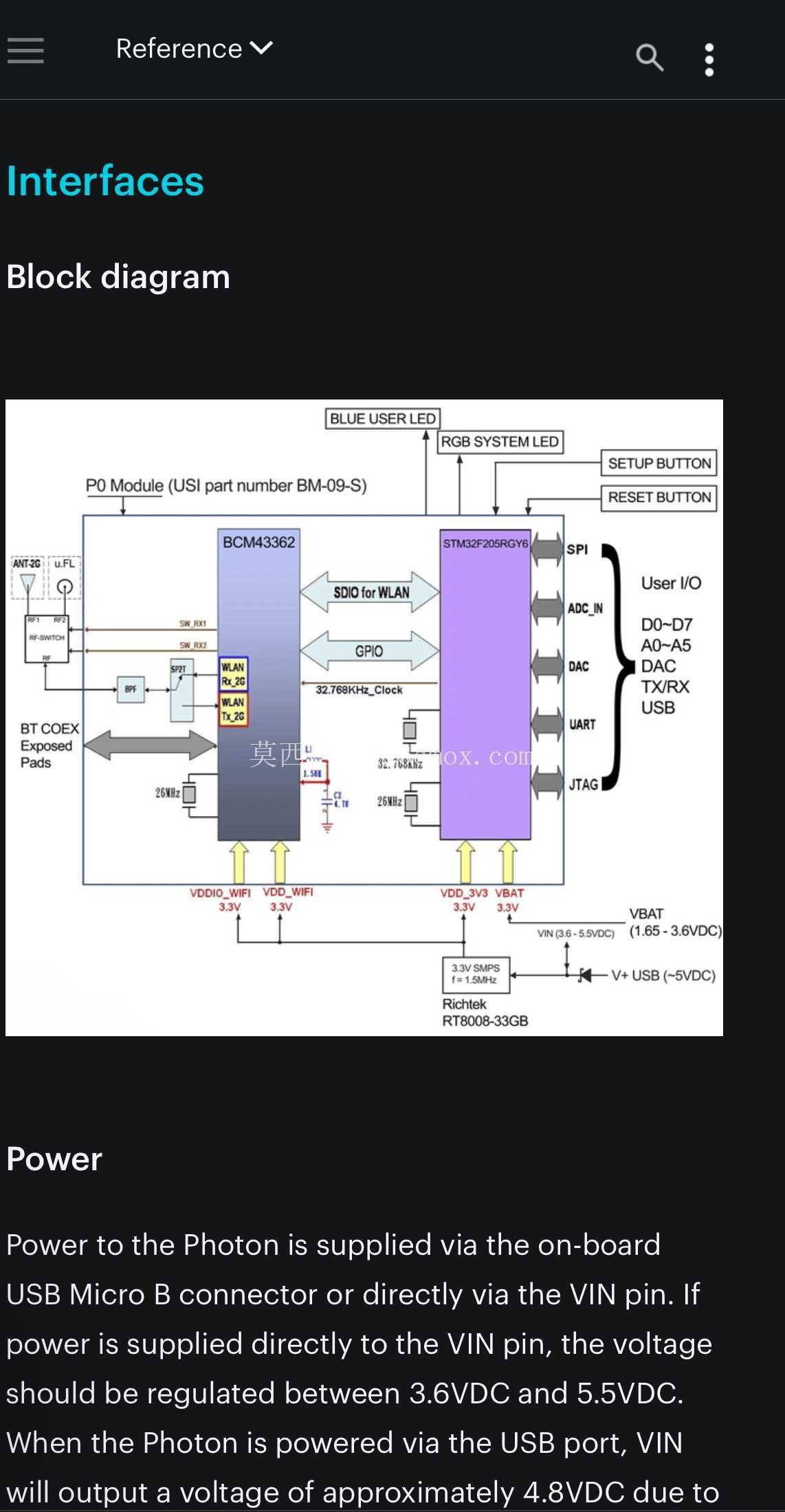

　　该硬件模块面向物联网快速原型开发场景设计，核心解决嵌入式设备联网功能的快速落地需求，可直接应用于工业数据采集节点、小型智能传感终端、消费级物联网外设等产品的前期验证与小批量试制环节。模块将主控核心与无线通信单元集成在单块PCB上，省去了开发者单独选型射频电路、匹配无线阻抗的复杂流程，板载集成的电源管理单元可直接适配3.3V直流供电输入，也可通过USB接口直接取电，供电电压适配范围覆盖3.6V到5.5V，能兼容多数嵌入式场景的常见供电规格。

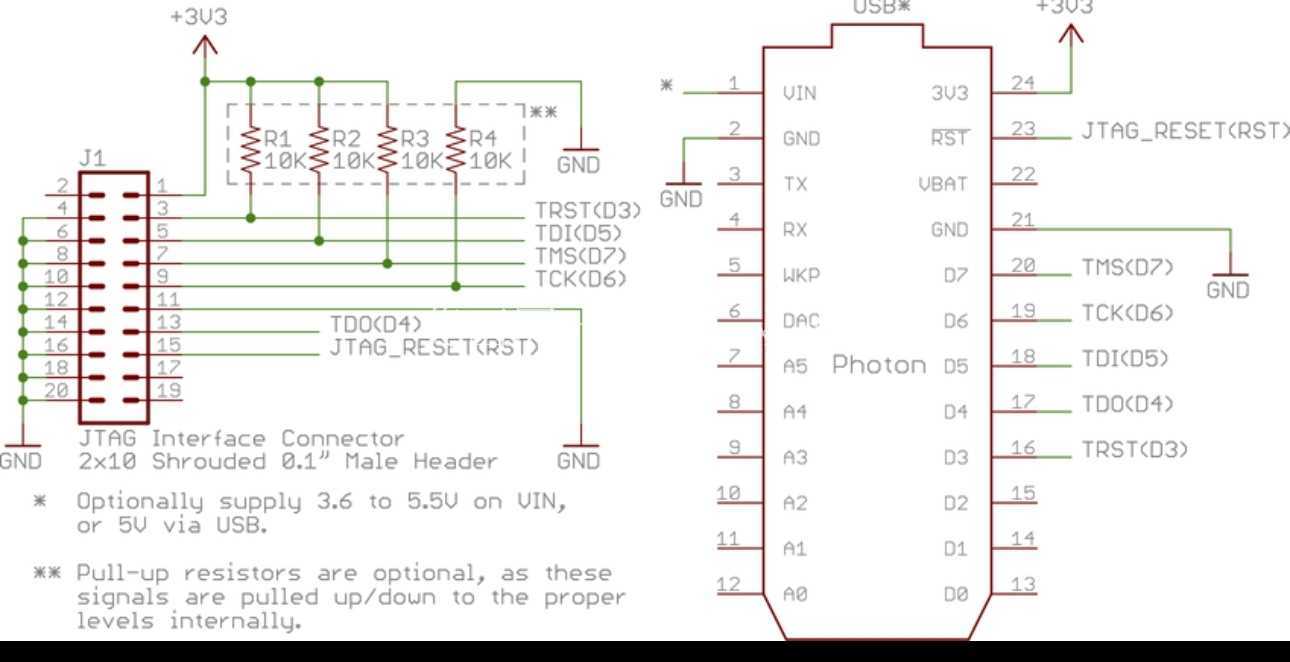

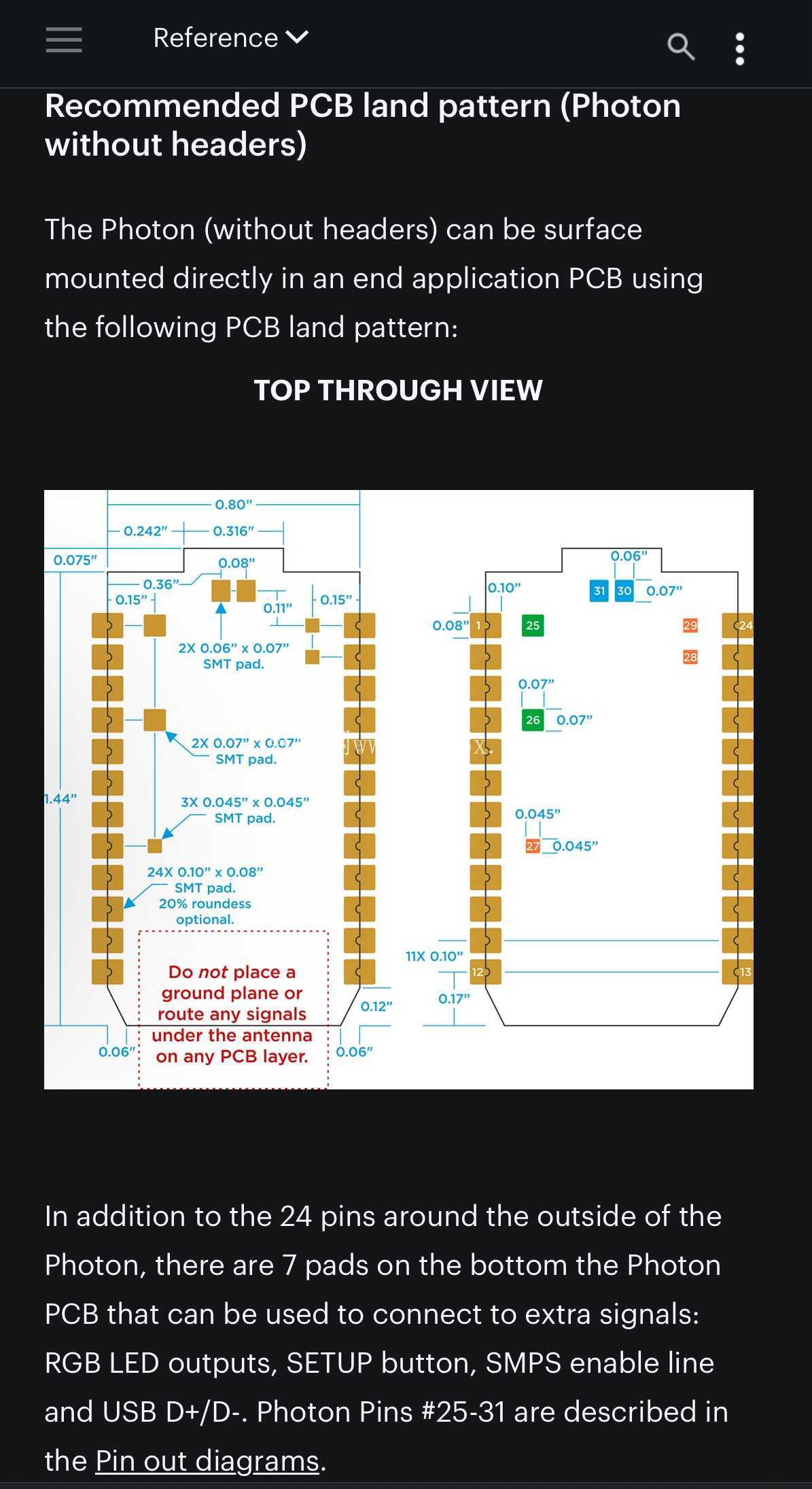

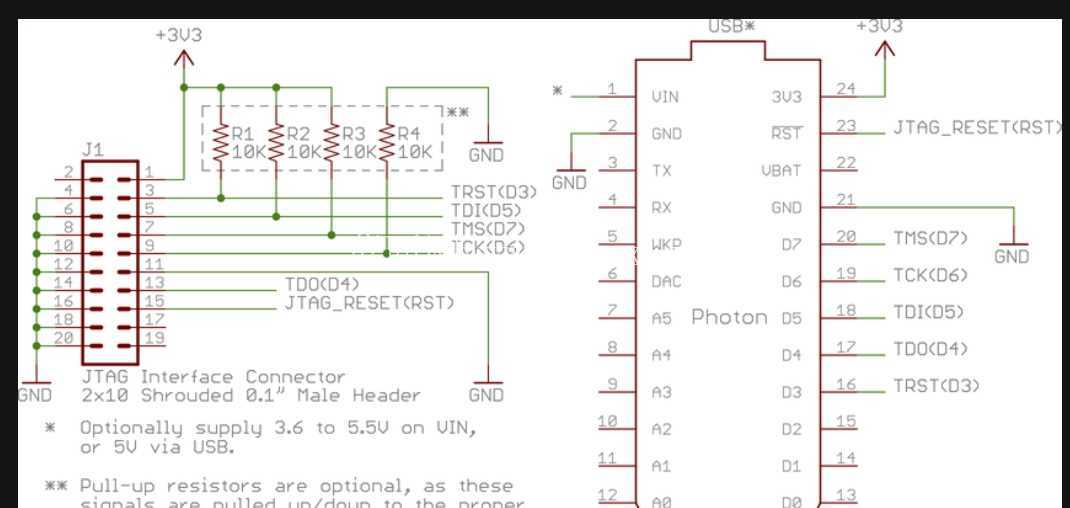

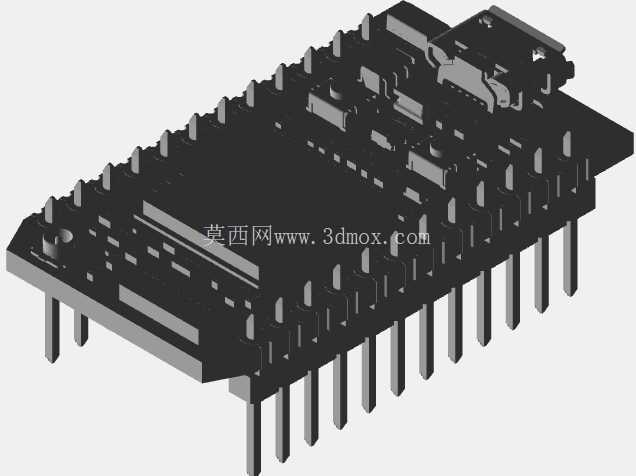

　　从电路设计逻辑来看，板载引出的JTAG接口预留了完整的调试引脚，上拉电阻配置匹配主控芯片的IO口默认电平要求，所有通信引脚均做了等长处理，保证高速信号传输的稳定性，射频部分的走线做了包地处理，减少外界电磁干扰对无线信号的影响。模块提供两种物理安装形态，带接头版本可直接插入标准面包板与穿孔板，引脚间距采用0.1英寸的通用排针规格，无需额外转接即可完成原型搭建，适合实验室调试阶段快速接线验证；不带接头版本在板边预留了城垛状焊盘，可直接通过表面贴装工艺焊接到用户自定义的主板上，能最大程度压缩终端产品的整体安装空间，减少额外接插件带来的高度冗余。

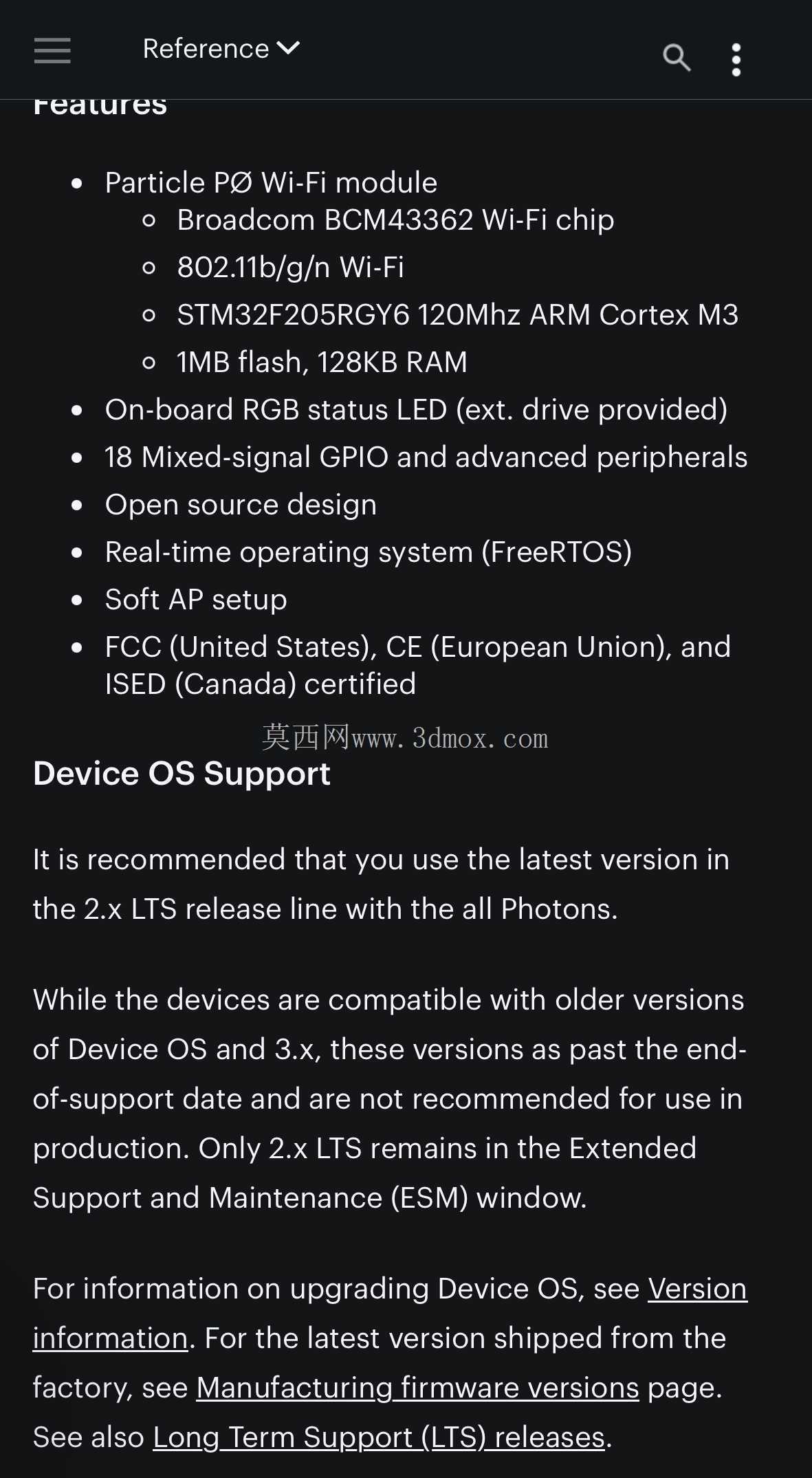

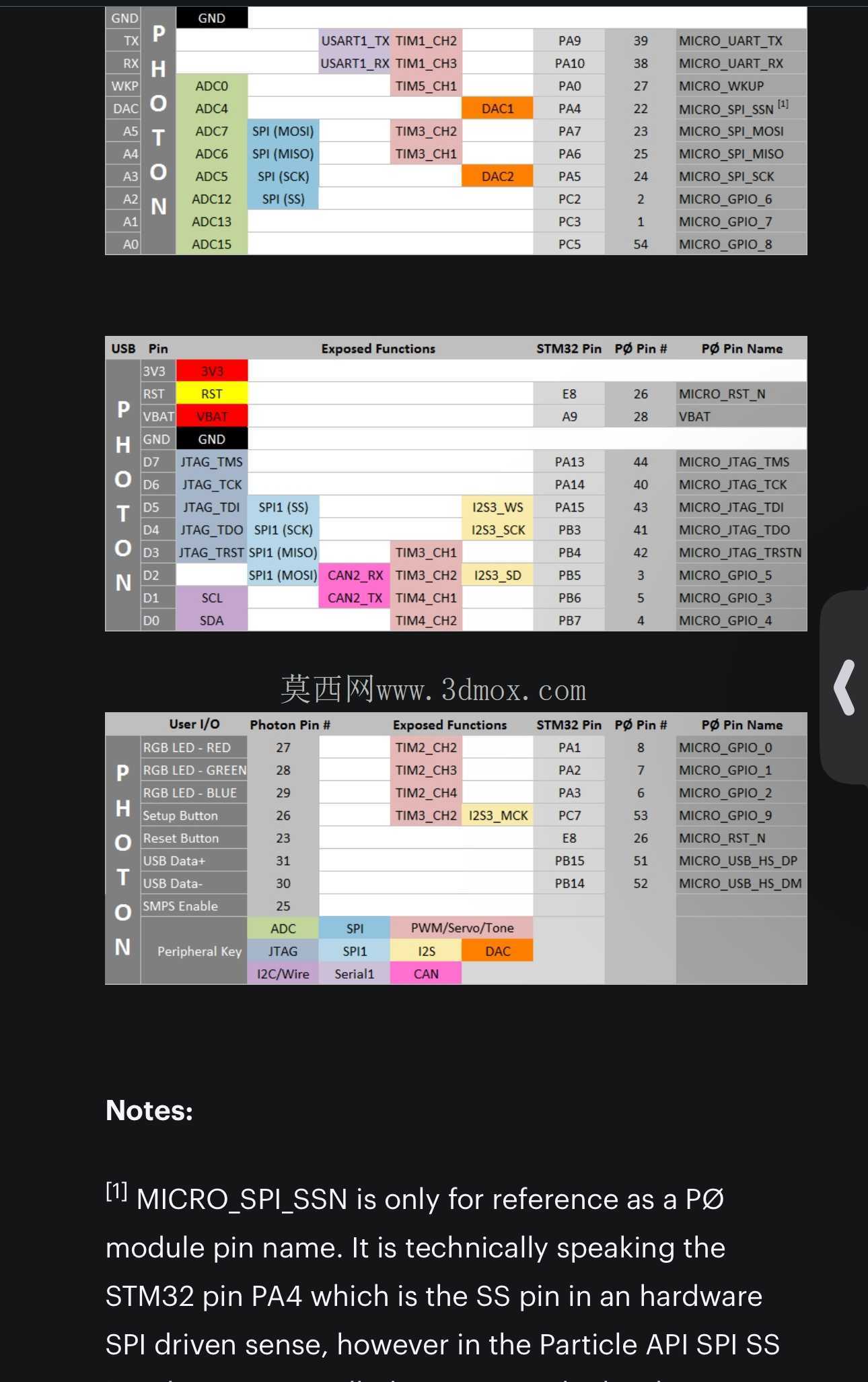

　　板载资源覆盖多数嵌入式开发的通用需求，包含多路通用IO口、混合信号采集通道、状态指示LED，可直接对接常见的传感器、执行器外设，无需额外扩展电路即可完成基础功能验证。设计时充分考虑了量产适配性，模块整体外形规整，安装孔位预留符合通用板卡固定标准，贴装版本的焊盘设计适配常规SMT产线的钢网开孔要求，可直接过回流焊完成焊接，无需特殊工艺调整。无线通信部分支持主流的Wi-Fi协议标准，可直接接入现有无线网络，无需额外搭配网关设备，降低了物联网终端的部署门槛。
