便携式USB接口存储卡读写转接设备

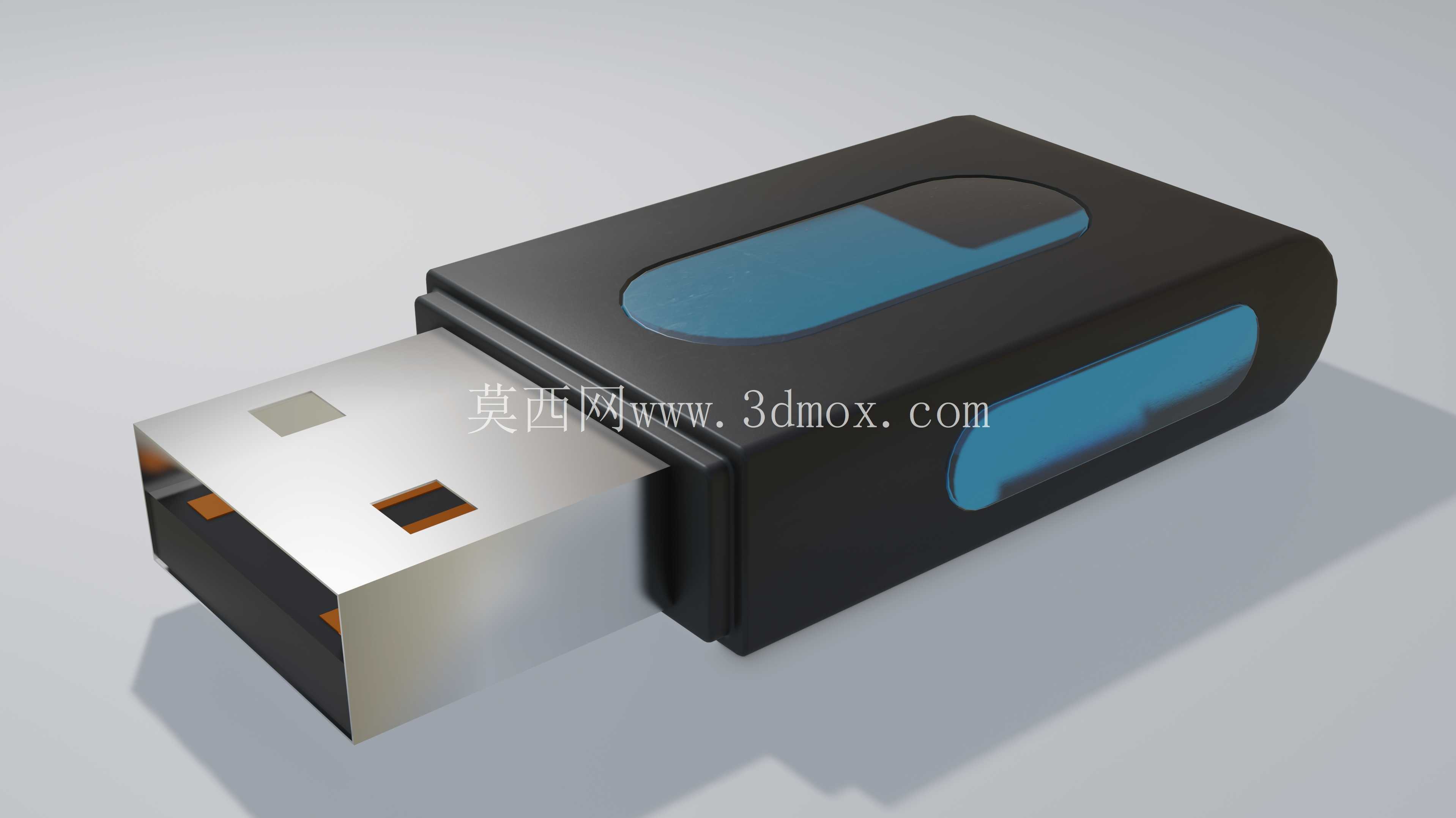

　　日常办公与数码调试场景中，这类USB接口存储卡读卡器是高频使用的小型数据转接设备，主要承担不同规格存储卡与电脑、工控终端等带USB主机接口设备之间的数据桥接功能，可直接读取相机、工业采集终端、嵌入式设备所用存储卡内的采集数据、配置文件，也可向存储卡内写入固件升级包、参数配置文件，省去专用数据线连接设备的繁琐步骤，在现场设备调试、影像素材导出、嵌入式系统烧录等场景中应用广泛。从结构设计来看，该设备采用一体化无螺丝卡扣式壳体设计，主体外壳做了圆角过渡处理，避免尖锐边角在携带过程中刮蹭其他物品，USB公头直接集成在壳体一端，无需额外延长转接线，整体尺寸控制在常规U盘大小区间，可直接放入工装口袋、工具包夹层携带，不会占用过多收纳空间。

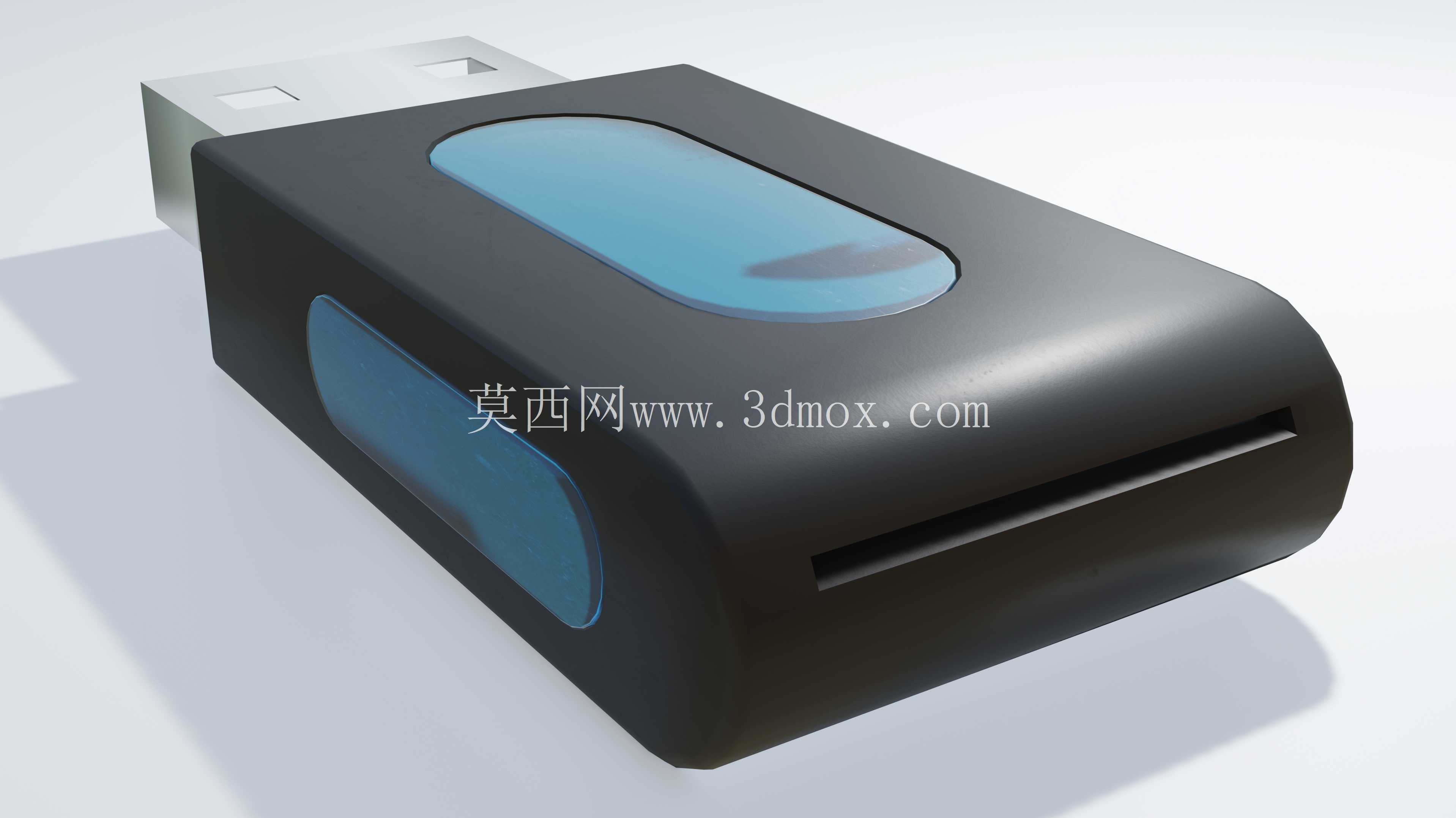

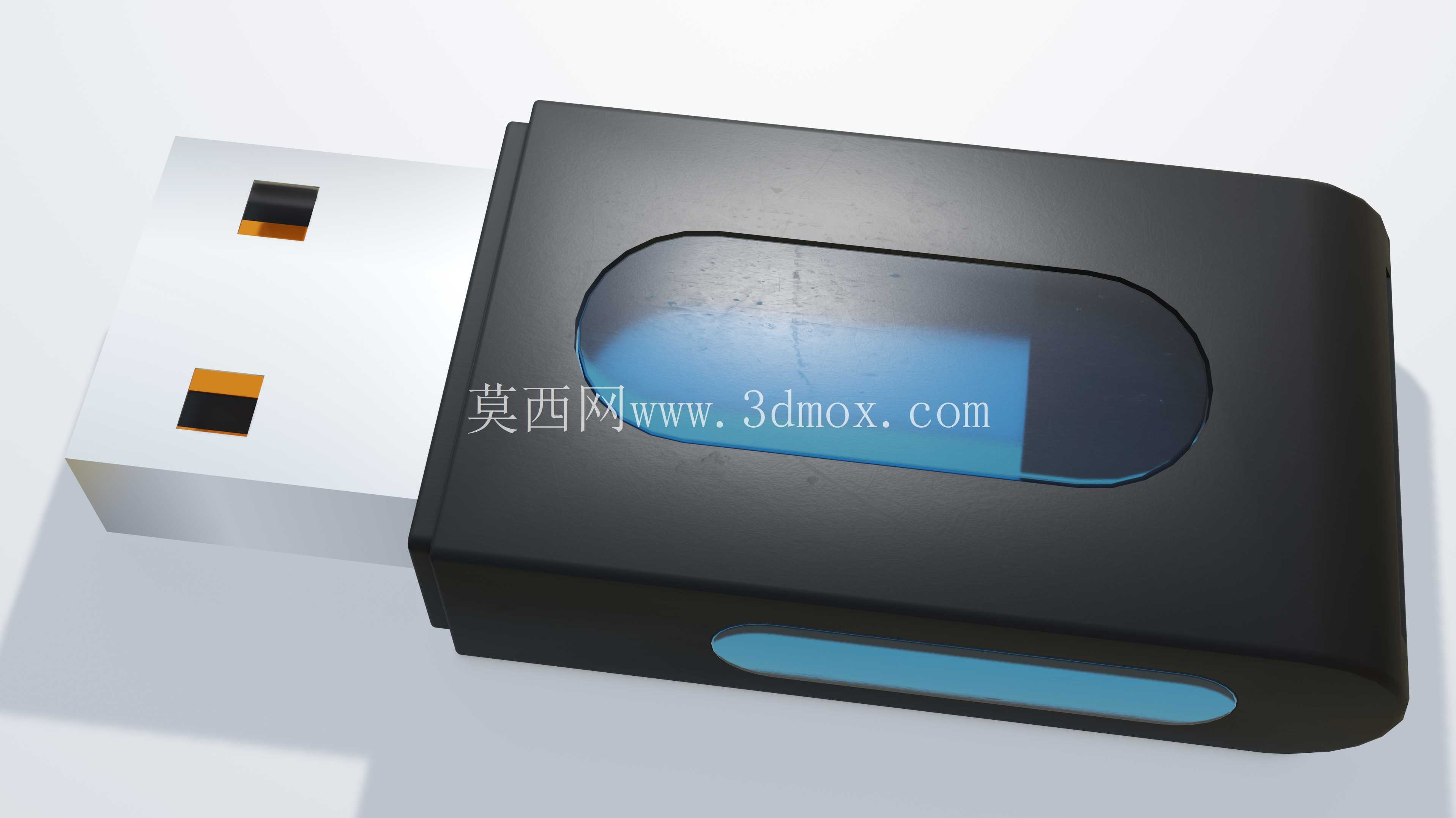

　　壳体正面设置半透明视窗区域，一方面可作为内部PCB板的状态指示灯透光区，插卡读写时内部LED的工作状态可通过半透区域直观呈现，方便使用者判断设备是否处于正常读写状态，避免在数据传输过程中误拔设备造成存储卡数据损坏；另一方面半透视窗与壳体的双色搭配也能提升产品辨识度，避免与同外形的普通U盘混淆。壳体侧面预留的长条形透光槽为辅助状态提示区，可在设备插入接口时提示供电正常状态。接口部分严格遵循USB标准接口尺寸规范，公头金属部分的长度、弹片位置完全符合通用USB协议的机械尺寸要求，可适配台式机前置USB口、笔记本侧边接口、工控柜前置USB端口等不同安装场景，不会出现接口干涉、插不到位导致的接触不良问题。

　　内部结构采用PCB板直连USB公头的设计，存储卡卡槽直接焊接在PCB板对应位置，壳体内部设置定位筋条对PCB板做径向与轴向限位，避免插拔过程中PCB板移位导致的焊点脱焊、接触失效问题，壳体卡扣的扣合量经过反复验证，日常插拔使用过程中不会出现壳体松脱开裂的情况，同时也方便后期维修时拆解更换内部卡槽元件。在实际选型使用中，这类直插式读卡器无需额外供电，依靠USB接口的5V供电即可正常工作，支持热插拔操作，无需提前安装专用驱动，适配主流操作系统的自带驱动程序，插入即可识别使用，对于经常需要在不同设备间转移存储卡数据的现场调试人员、影像从业者来说，这种紧凑结构的读卡器比多卡槽带延长线的大型读卡器更适合随身携带使用，也不会因为线材弯折、接口松动导致传输中断。
