大型油浸式电力变压器结构三维设计

　　在输变电工程的三维布局设计中，油浸式电力变压器的模型精度直接影响整个变电站的排布合理性，本次构建的三维模型完整还原了大型高压油浸式变压器的全部结构细节，覆盖从外部散热组件到高压套管、储油柜的全部实体结构，可直接用于变电站三维排布校验、设备安装干涉检查、运维检修模拟等场景。从实际工程应用来看，这类高压油浸式变压器多用于220kV及以上电压等级的变电站中，承担着电压等级转换、电能传输分配的核心作用，是电网输配环节的核心设备，模型的结构还原度直接决定了工程设计阶段的排布准确性。

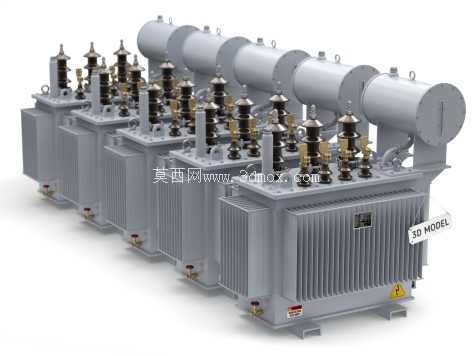

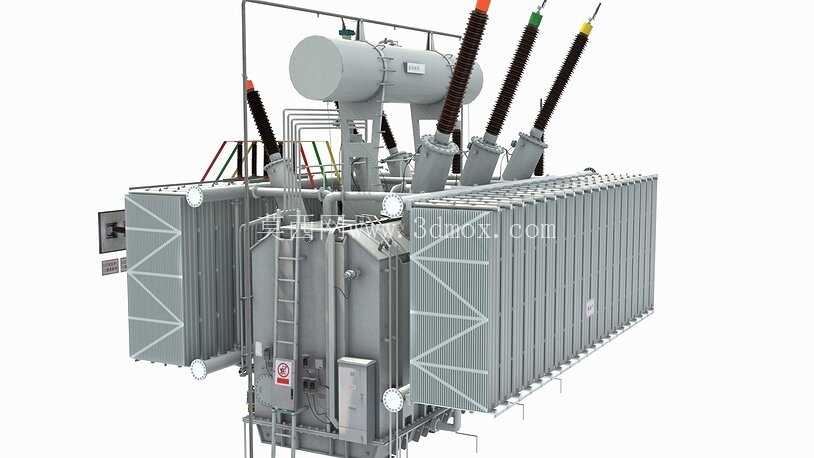

　　从功能结构来看，模型完整呈现了变压器的油箱本体结构，油箱侧壁的片式散热器按照实际排布规律逐一建模，散热器的片间距、连接管路的走向都参考实际产品的布局逻辑，没有做简化处理，能够准确反映设备运行时的散热风道空间需求，在做变电站通风设计时可以直接调用模型做流场仿真的几何参考。顶部的储油柜结构完整还原了其与油箱本体的连接管路、气体继电器的安装位置，高压套管按照三相相序的排布位置做了分色标识，套管的倾斜角度、爬距结构都按照实际高压绝缘要求做了还原，能够准确呈现高压侧的安全绝缘距离边界，在做变电站带电距离校验时可以直接提取模型的外轮廓做安全距离校核。设计建模过程中，首先确定了设备的安装基准面，以油箱底部的安装槽钢作为整个模型的装配基准，所有上部结构都以该基准做定位装配，保证模型的安装坐标与实际工程的安装基准统一，避免导入工程布局时出现基准偏移问题。油箱本体的加强筋结构、侧壁的爬梯位置、油温监测装置的安装点位都按照实际运维需求做了还原，爬梯的踏步间距、扶手的安装高度都符合电力安全作业规范，可用于检修作业的路径模拟。

　　设备的外形尺寸边界严格参考同电压等级变压器的实际尺寸区间，整体长度方向覆盖散热器外沿到高压套管端部的最大距离，宽度方向以油箱侧壁的最外凸结构为边界，高度方向从底部安装槽钢顶面到最高套管端部的垂直距离都做了准确控制，安装孔位的排布间距符合电力设备安装的通用规范，在做变电站基础设计时，可以直接提取模型底部的安装点位坐标做预埋件定位。模型中还还原了油箱顶部的压力释放装置、放油阀的位置、接地端子的排布，这些细节结构在做变电站消防设计、接地系统设计时都可以作为参考依据，不需要再额外查找设备样本核对点位。

　　不同于简化的示意模型，这个模型的所有管路连接都做了实体还原，包括储油柜到油箱的连管、散热器的上下连管、套管底部的接线端子结构，在做电缆排布、母线连接设计时，可以直接根据套管的接线端位置做母线走向规划，避免出现母线与设备本体的干涉问题。从结构设计的角度来看，建模时充分考虑了设备的运输边界，模型的可拆卸结构分界点参考了实际变压器的运输拆分逻辑，散热器、套管等超宽超高部件都可以单独拆分，在做运输路径模拟时可以拆分部件分别校验运输限界，满足工程全流程的三维应用需求。油箱的波纹结构、密封法兰的位置都按照实际焊接装配逻辑做了还原，能够清晰呈现设备的装配层级，对于刚接触电力设备设计的结构工程师来说，可以通过模型直观理解油浸式变压器的结构组成，掌握各部件的功能位置关系。在做变电站三维数字化交付时，这个模型的细节深度满足交付要求，不需要再做额外的细节补充，各部件的分层逻辑清晰，可以单独提取任意部件做属性挂接，适配数字化变电站的建模交付标准。
