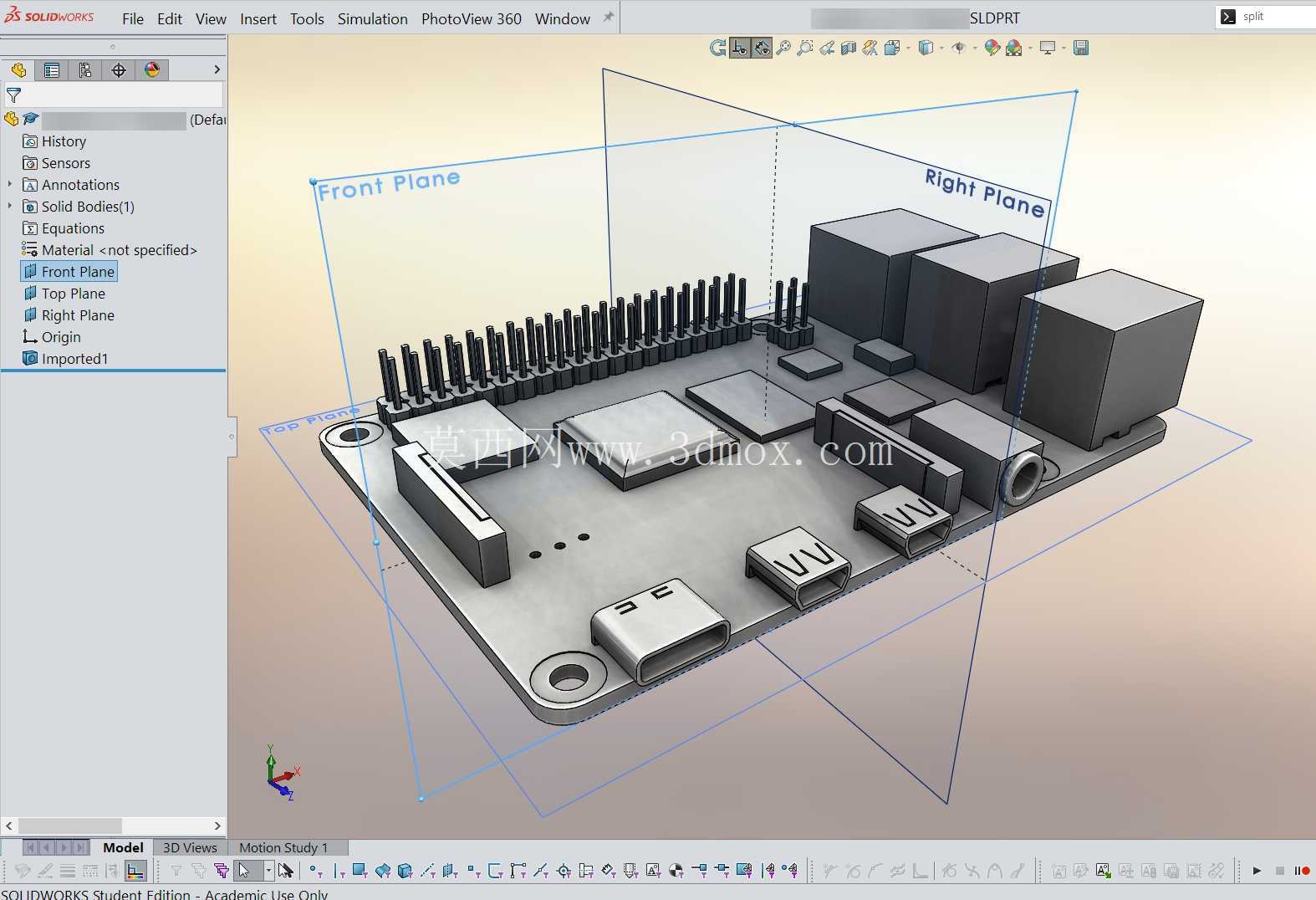

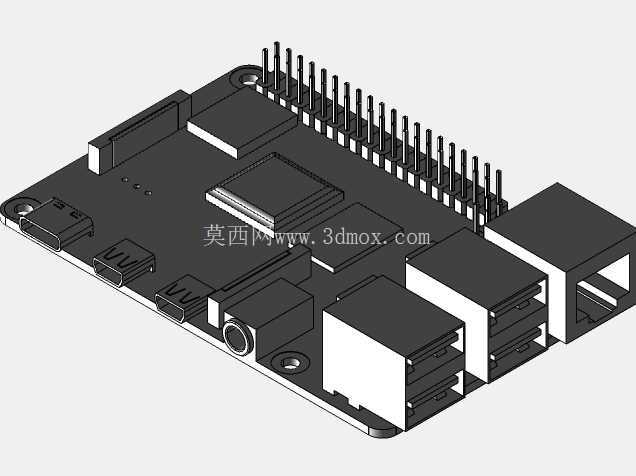

简化单实体树莓派4开发板结构

　　在嵌入式开发、智能硬件原型验证、工业边缘控制节点搭建的场景中，开发板的布局适配往往是结构设计环节最先要处理的内容，很多时候不需要复刻板上每一个细小元器件的完整细节，只需要精准匹配整体安装边界、接口位置与核心凸起部件的轮廓，就能满足设备外壳设计、机架安装位规划、系统整体布局干涉检查的需求。这个简化结构把原本上百个独立零件的板级组件整合为单一实体，省去了冗余的小特征建模工作量，在做整机装配仿真时，能大幅降低软件运算负载，提升大装配体下的操作流畅度。

　　从安装边界来看，模型严格对齐了树莓派4的标准板型外轮廓，四个固定安装孔的位置、孔径尺寸完全匹配通用安装规范，不管是搭配标准亚克力外壳、金属散热壳体，还是嵌入定制化工业控制机柜的预留槽位，都能直接对齐安装基准，不需要反复调整孔位坐标。接口位置的还原完全贴合实际硬件布局，板侧的USB接口、HDMI接口、以太网口、Type-C供电口、Micro SD卡槽的凸起高度与外轮廓都做了精准简化，在做外壳开口设计、外接插件插拔空间校核时，能直接用来检查干涉，不会出现接口对位偏差、插拔空间预留不足的问题。

　　板上的核心凸起部件，包括排针区域、以太网口变压器、主控芯片散热区域、电源管理模块的高度都做了准确还原，在设计散热片安装空间、上层扩展板堆叠间隙时，可以直接参考这些高度参数预留安全距离，避免出现上层板件压碰元件、散热风道被遮挡的问题。设计时将坐标原点设置在板件基准位置，Y轴方向对齐常规机械设计的装配朝向，导入各类三维装配环境时不需要额外调整坐标系方向，能直接匹配整机的装配基准。

　　这种单实体简化模型不会丢失布局阶段需要的核心尺寸信息，同时剔除了对结构设计无用的板级线路、微小阻容元件细节，不管是学生做课程设计的智能装置搭建，还是企业做工业网关、小型智能终端的结构开发，都能直接调用，省去从零开始测绘开发板尺寸的时间，也避免了自行测绘带来的尺寸偏差导致后续装配失败。在做设备内部的走线规划时，也能依托这个模型预留出板件周边的走线空间，避开接口与凸起元件的位置，让内部线束排布更合理，不会出现线束挤压接口、遮挡散热通道的情况。对于需要做设备热仿真初步校核的场景，这个模型也能快速赋予整体材料属性，划分网格时不会因为过多细碎特征导致网格划分失败，能快速得到板件整体的热分布初步结果，为散热结构设计提供基础参考。
