一体式简化航拍四轴飞行器结构设计

　　日常做消费级无人机结构方案迭代时，常需要轻量化的基准模型做挂载测试、气动仿真前置验证，这款简化一体结构的四轴飞行器，刚好适配这类前期研发环节的快速验证需求，不用在非核心细节上耗费建模时间。从实际应用场景来看，这类简化结构的四轴平台可覆盖入门级航拍作业、低空环境数据采集、高校无人机专业教学实训、小型载荷挂载试验等多个场景，相比全细节拆分的生产级模型，它的一体化机身设计能大幅降低仿真运算的网格划分难度，缩短前期方案验证的周期。

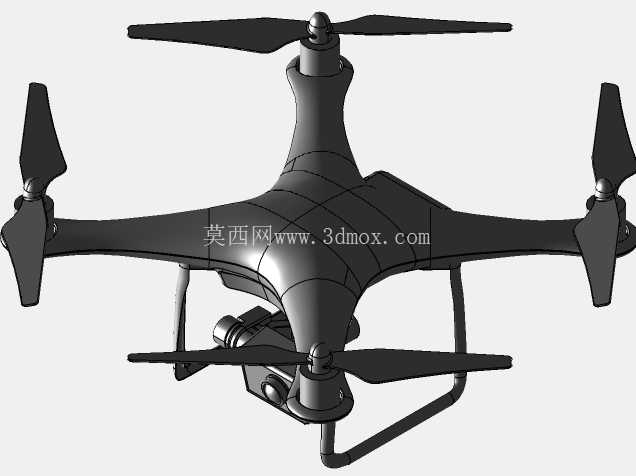

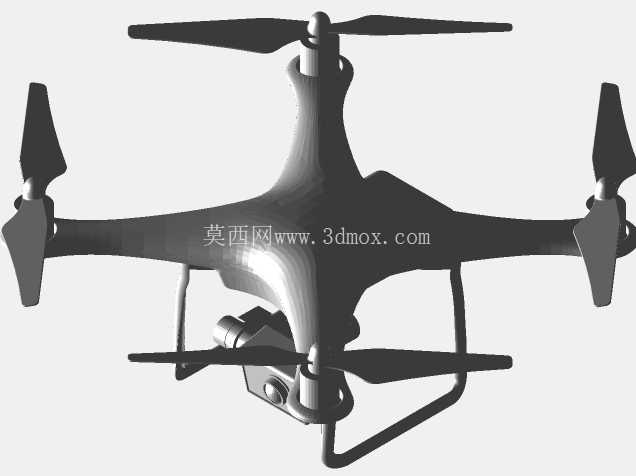

　　从功能特性上看，该结构保留了四轴飞行器最核心的功能承载逻辑：四个旋翼臂与机身主体做一体化融合设计，没有额外的拼接装配结构，减少了前期验证阶段不必要的装配约束设置；机身下部集成了航拍摄像头的安装基座，预留了标准的镜头安装平面与定位孔位，可直接匹配常用的轻量化航拍模组，不用额外做安装位的二次修改；四个旋翼的安装座做了同轴度基准强化，每个旋翼座的中心轴线都与机身水平面保持垂直，能保证旋翼转动时的动平衡基准统一，减少仿真阶段因基准偏差带来的无效数据；机身下部的起落架做了弧形一体化设计，既保证了降落时的支撑稳定性，又避免了突出结构对航拍视角的遮挡，起落架的支撑高度刚好能让摄像头在降落状态下离地面留有足够安全间隙，不会出现镜头磕碰地面的问题。

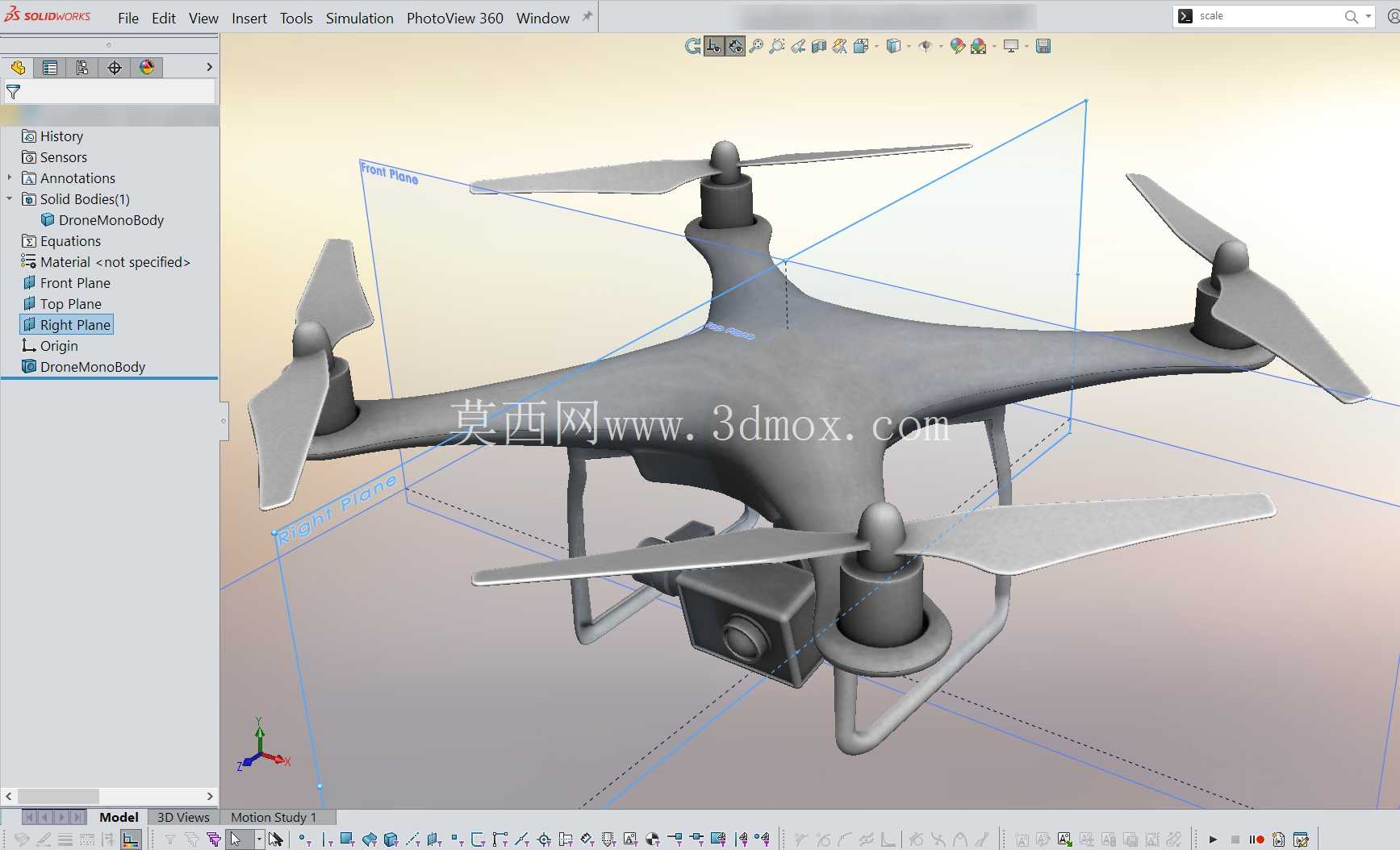

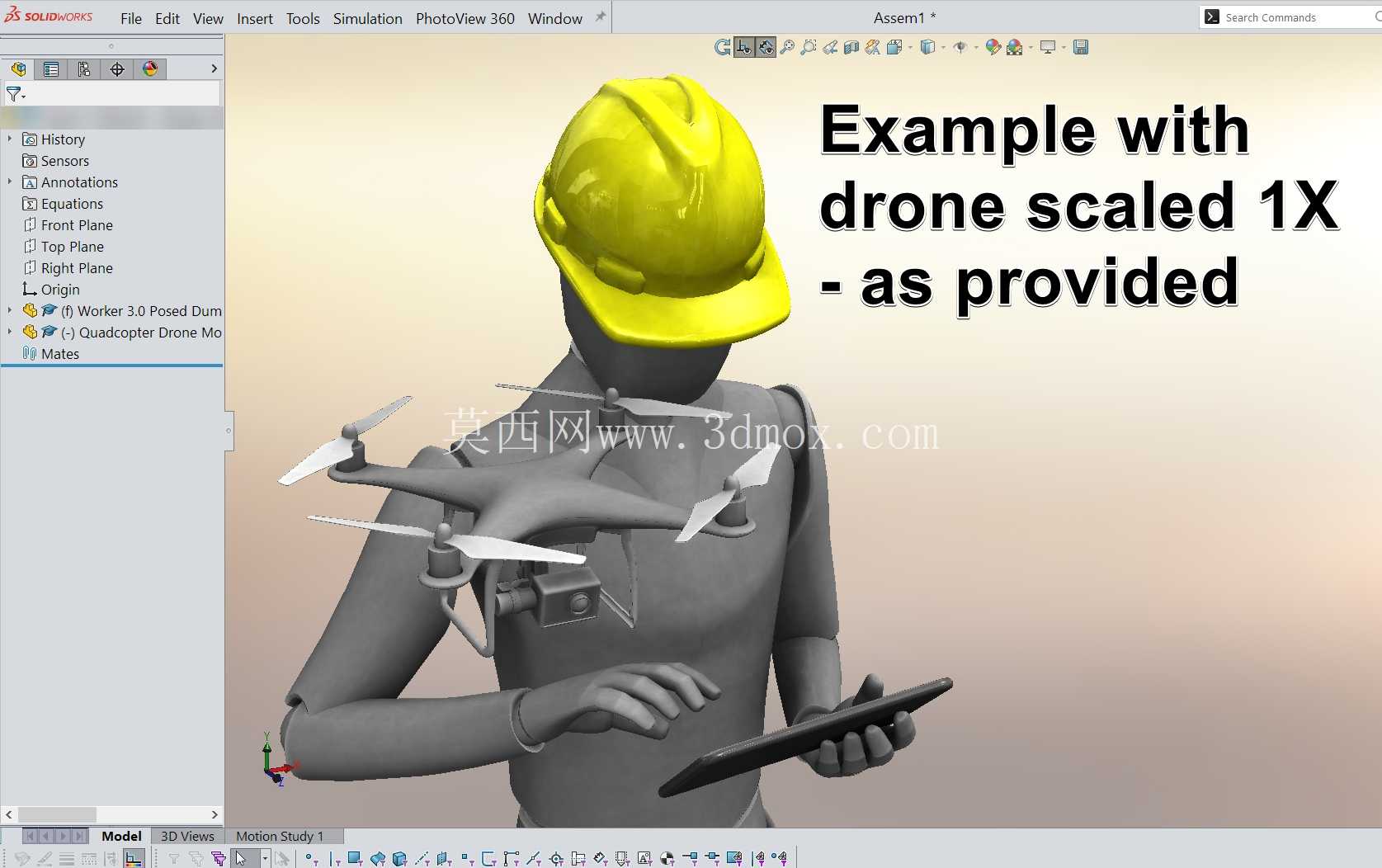

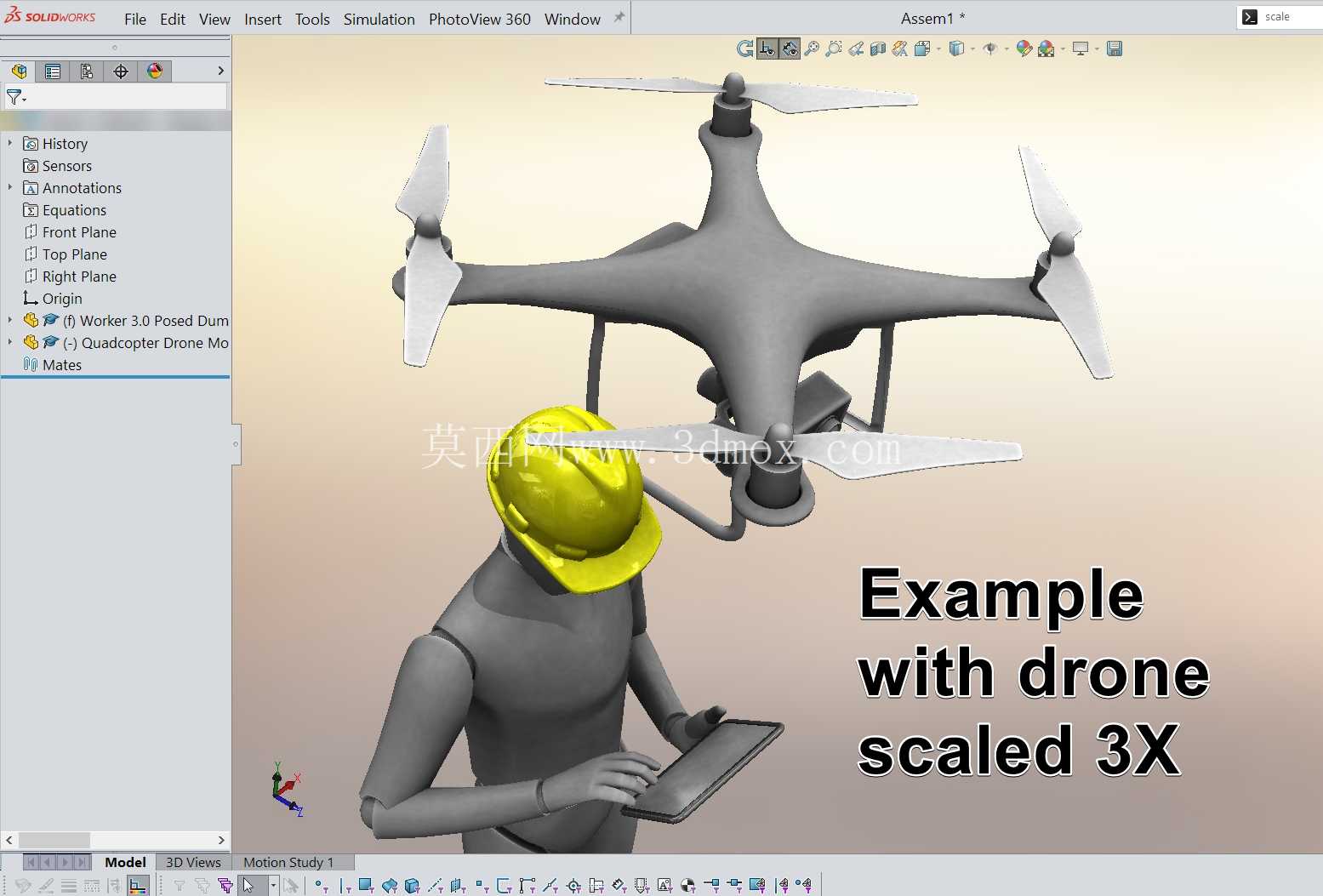

　　设计思路上，这款结构走的是极简验证路线，没有做冗余的装饰性结构，所有曲面与实体都服务于核心功能：机身主体采用流线型曲面过渡，从中心向四个旋翼臂平滑延展，能降低低空飞行时的风阻系数，曲面的曲率变化连续，做流体仿真时不会出现曲率突变导致的计算发散；整个模型的坐标基准做了统一校准，机身中心与坐标系原点重合，顶平面与XY基准面平行，Y轴朝向机身正前方，导入各类仿真软件、建模软件时不需要重新调整坐标位置，可直接进入下一步的工况设置环节。尺寸边界上，该结构按照290mm的机身宽度做1:1比例缩放校准，旋翼臂的延展长度控制在旋翼转动时不会出现桨叶互相干涉的安全距离内，相邻两个旋翼的桨尖间隙预留了足够的安全余量，避免飞行过程中桨叶碰撞的风险；机身中心的设备舱预留了足够的内部空间，可容纳飞控板、电池、信号接收模块等核心元器件，舱体内部的安装平面做了平整化处理，方便元器件的布局固定；摄像头安装位的视角范围覆盖了机身正前方到下方的主要航拍区域，不会被起落架或者旋翼臂遮挡视野。

　　在实际结构选型过程中，这类一体化简化模型还可作为衍生设计的基础母版，比如根据不同的载荷需求调整旋翼臂的长度、修改机身内部的舱室容积、更换不同规格的摄像头安装座，都能在这个基准模型上快速修改，不用从零开始搭建机身曲面。对于刚接触无人机结构设计的从业者来说，这个模型也能帮助快速理解四轴飞行器的核心布局逻辑，搞清楚旋翼位置、重心分布、起落架支撑点三者之间的匹配关系：机身重心严格控制在四个旋翼形成的矩形中心位置，保证飞行时的姿态稳定；起落架的两个支撑点对称分布在重心前后位置，降落时的支撑力能均匀传递到机身主体，不会出现侧翻风险；旋翼的拉力线与机身水平面垂直，能最大程度提升动力利用效率，减少不必要的动力损耗。做3D打印验证时，这种一体化结构也能减少打印后的装配工序，一次打印即可完成主体结构制作，方便快速做手板的飞行测试，验证结构的强度与气动布局合理性。
