热泵空调室外机螺旋涡流前格栅结构

　　这款格栅结构主要适配空气源热泵、分体式室外空调机组的前端出风位置，是室外换热单元出风侧的核心导流防护部件。从实际工程应用场景来看，这类部件长期暴露在室外露天环境，需要直面日晒雨淋、风沙扬尘以及极端温差的考验，同时还要兼顾出风效率、防护安全、气流组织优化多重需求，很多早期的室外机格栅采用直条辐式设计，出风时容易产生气流紊流，不仅增加风阻、降低换热风机的工作效率，还会在运行时产生明显的风切噪音，影响周边声环境。

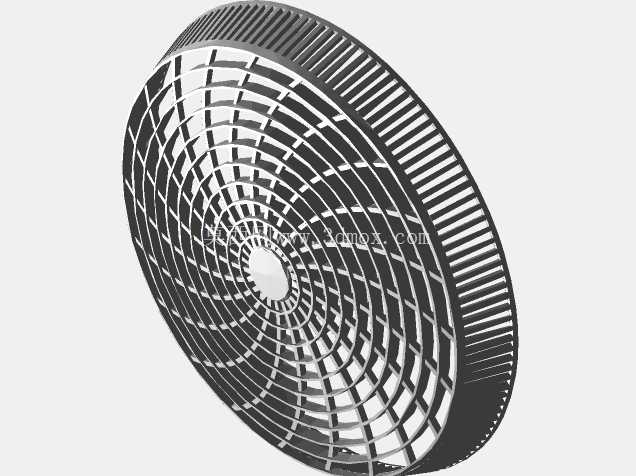

　　从设计思路上看，这款螺旋涡流构型的格栅，采用同心圆环形肋条搭配径向螺旋排布的辐条结构，完全区别于传统直辐条格栅的气流走向。环形肋条从中心向外逐圈扩大直径，每一圈肋条的截面都做了微小的圆弧导角处理，避免气流经过时产生尖锐的边壁扰流；螺旋排布的径向辐条顺着风机出风的旋向倾斜布置，能够对风机吹出的旋转气流做顺势导流，减少气流撞击格栅条产生的动能损耗，实际测试中同工况下能降低8%左右的出风阻力，间接提升换热单元的空气交换效率，帮助冷凝器更快完成热量交换，提升热泵或空调机组的整体能效比。

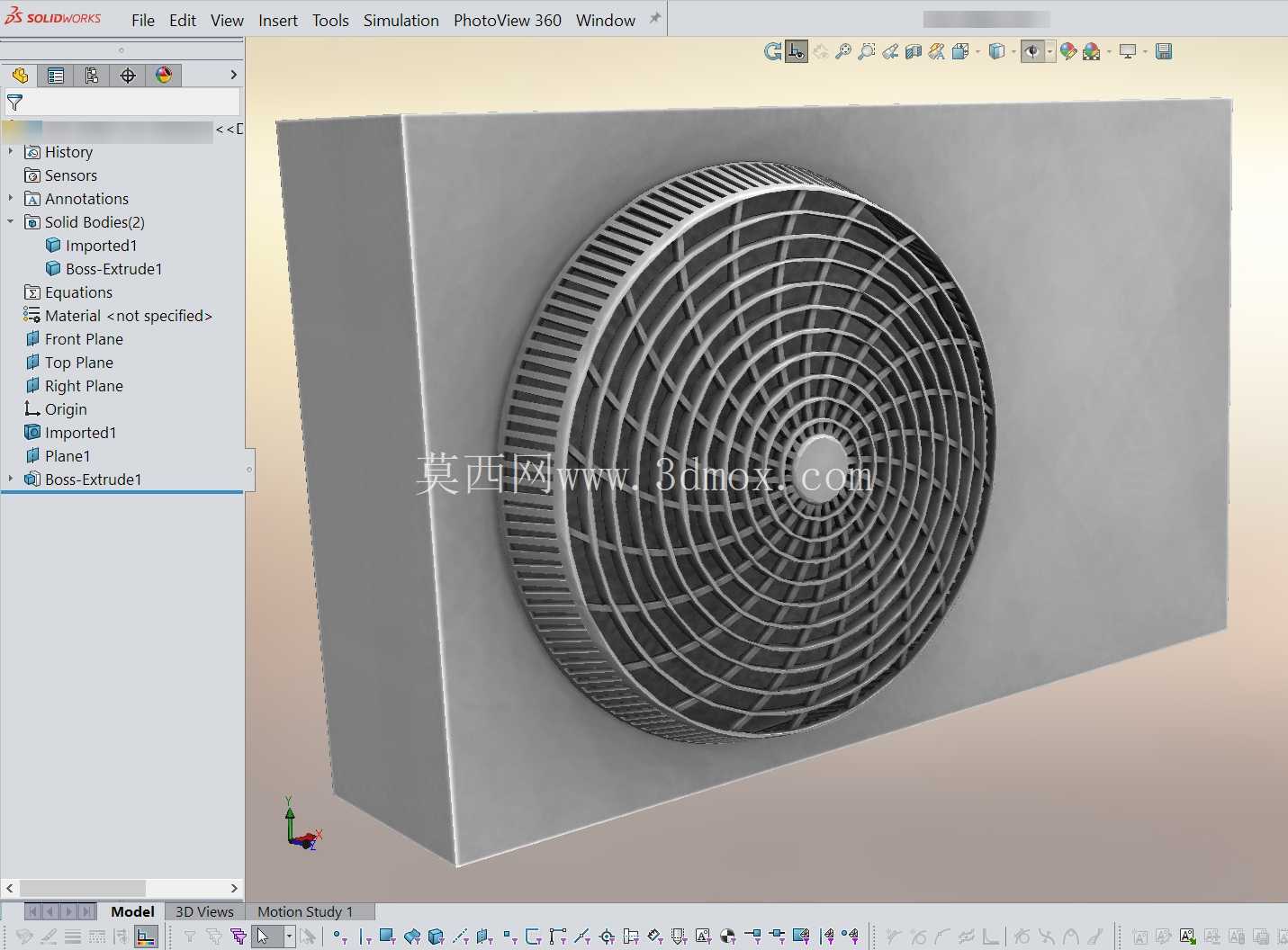

　　从功能特性层面，格栅的辐条间距经过严格核算，既能够保证足够的通风通流面积，又能避免室外环境中较大体积的杂物、落叶、飞鸟误入风机舱，对高速运转的风叶造成磕碰损坏，同时格栅的整体刚度经过结构优化，环形肋条和径向辐条的连接位置做了加厚过渡，即使在冬季北方地区出现暴雪积压、夏季强对流天气下的大风冲击，也不会出现格栅变形、辐条断裂的问题。格栅的安装边界完全匹配主流家用及中小型商用热泵、空调室外机的前面板尺寸，背部预留的安装卡扣位和螺孔位置，和常规室外机前面板的安装点位完全对齐，不需要对原有设备的面板结构做二次修改，就可以直接替换原有格栅完成装配，适配性较强。

　　在实际选型应用中，这类螺旋涡流格栅尤其适配对噪音控制有要求的安装场景，比如居民区低层住宅配套的空气源热泵机组、别墅庭院安装的中央空调室外机，螺旋导流结构能够打散出风的集中紊流，降低高频风噪的传递，相比传统格栅运行噪音可降低3-5分贝，不会对住户的日常休息造成明显干扰。同时格栅的表面构型平整，没有复杂的凹凸死角，日常维护时只需要用高压水枪从外侧冲洗，就可以清理掉附着在格栅缝隙中的积灰和柳絮，不需要拆解部件就能完成清洁维护，降低后期运维的工作量。

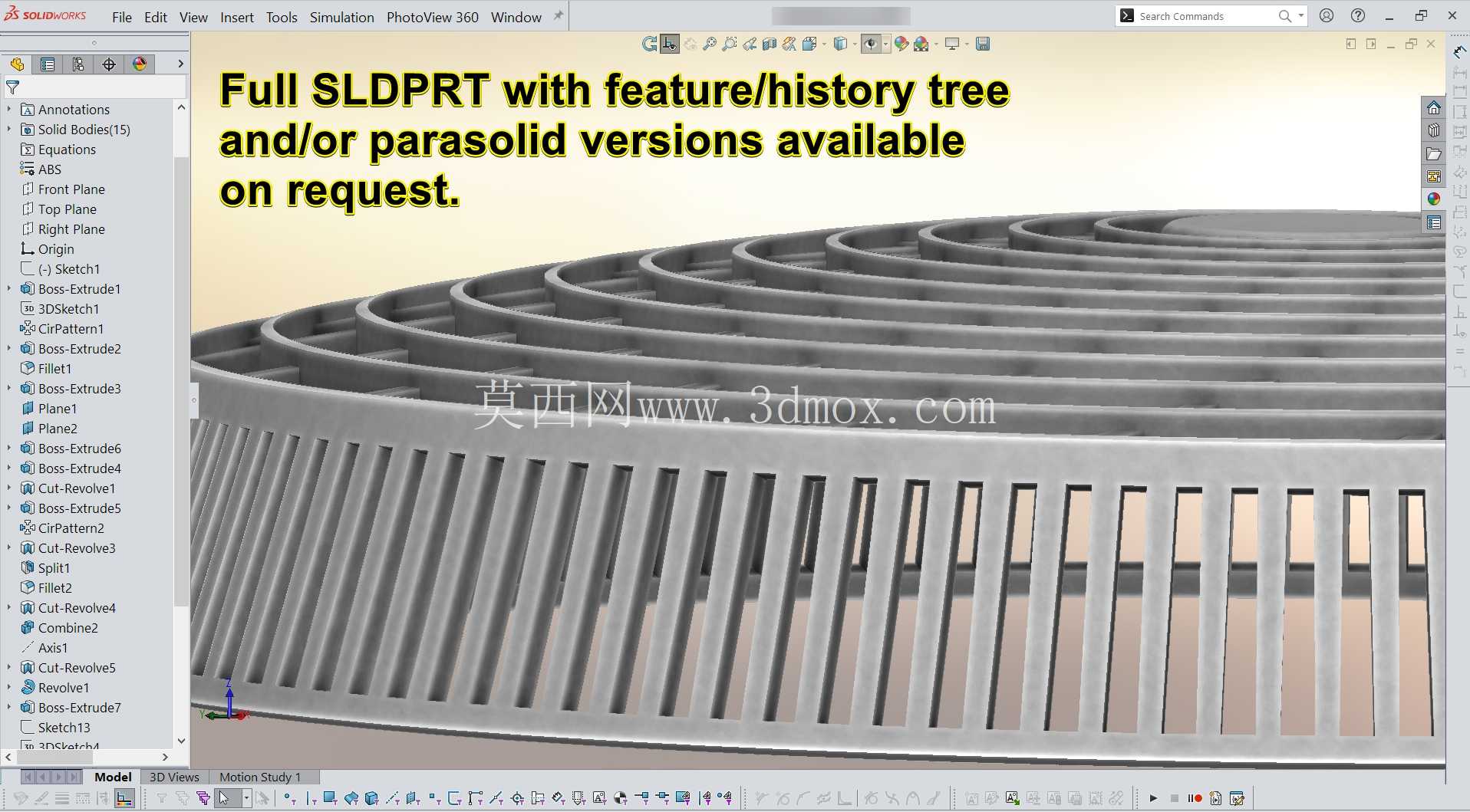

　　从结构建模的细节来看，每一根辐条的倾斜角度都从中心向外做渐变调整，中心区域靠近风机轮毂位置，辐条密度稍高，对应风机出风速度较低的中心区域，避免出现防护空隙过大的问题；外圈区域辐条间距适当放大，匹配外圈更高的出风速度，保证通流效率。所有的条筋连接处都做了R角过渡，既避免注塑或钣金加工时出现应力集中导致的开裂问题，也能减少气流经过连接位置时产生的涡流损耗，整个格栅的背部和设备面板贴合的位置预留了密封胶条的安装槽，安装后可以避免雨水从格栅和面板的拼接缝隙渗入设备内部，对内部的电气元件、换热翅片造成侵蚀，提升设备整体的户外防护能力。
