带静音套件的电脑水冷D5泵箱一体结构

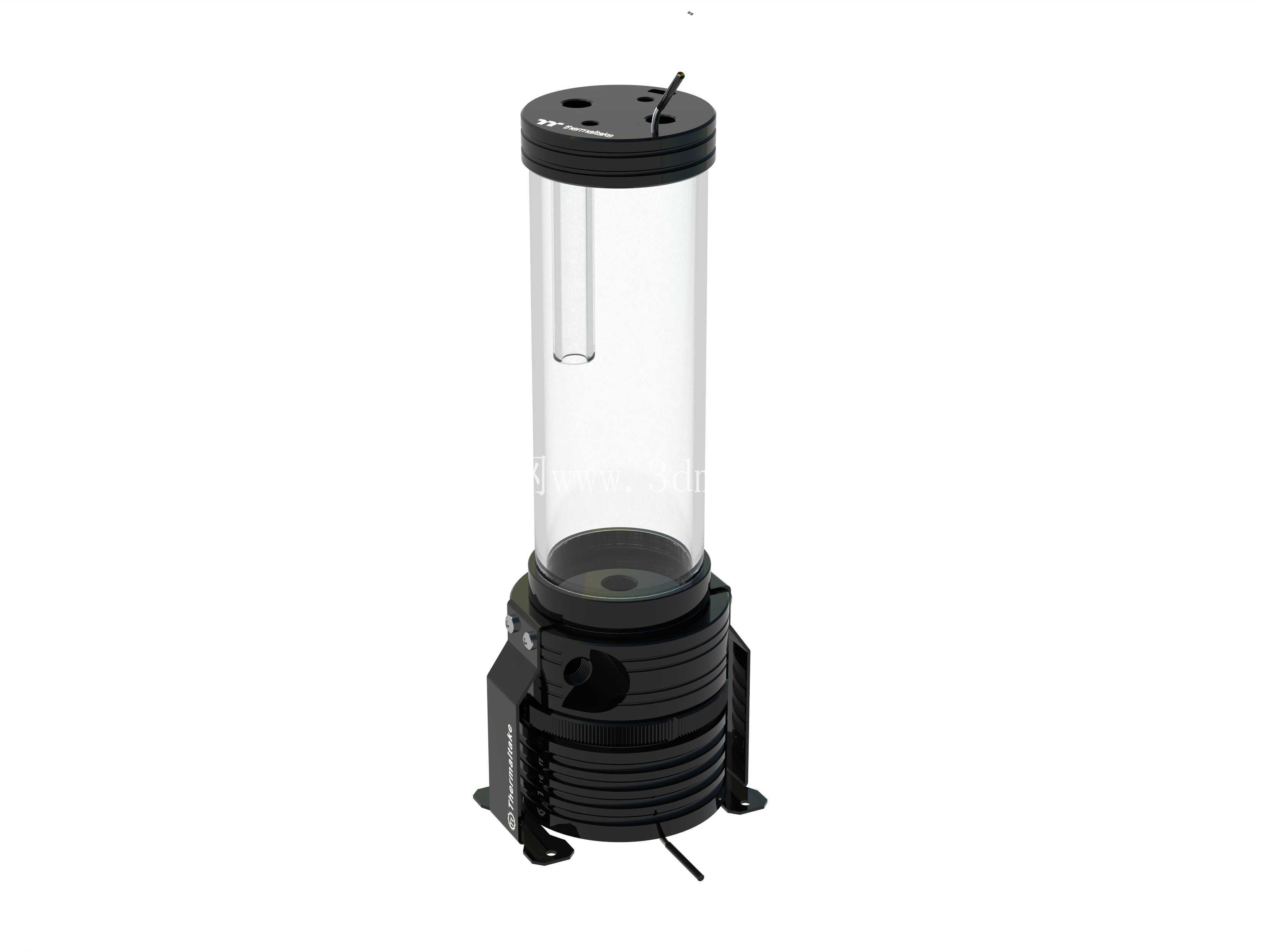

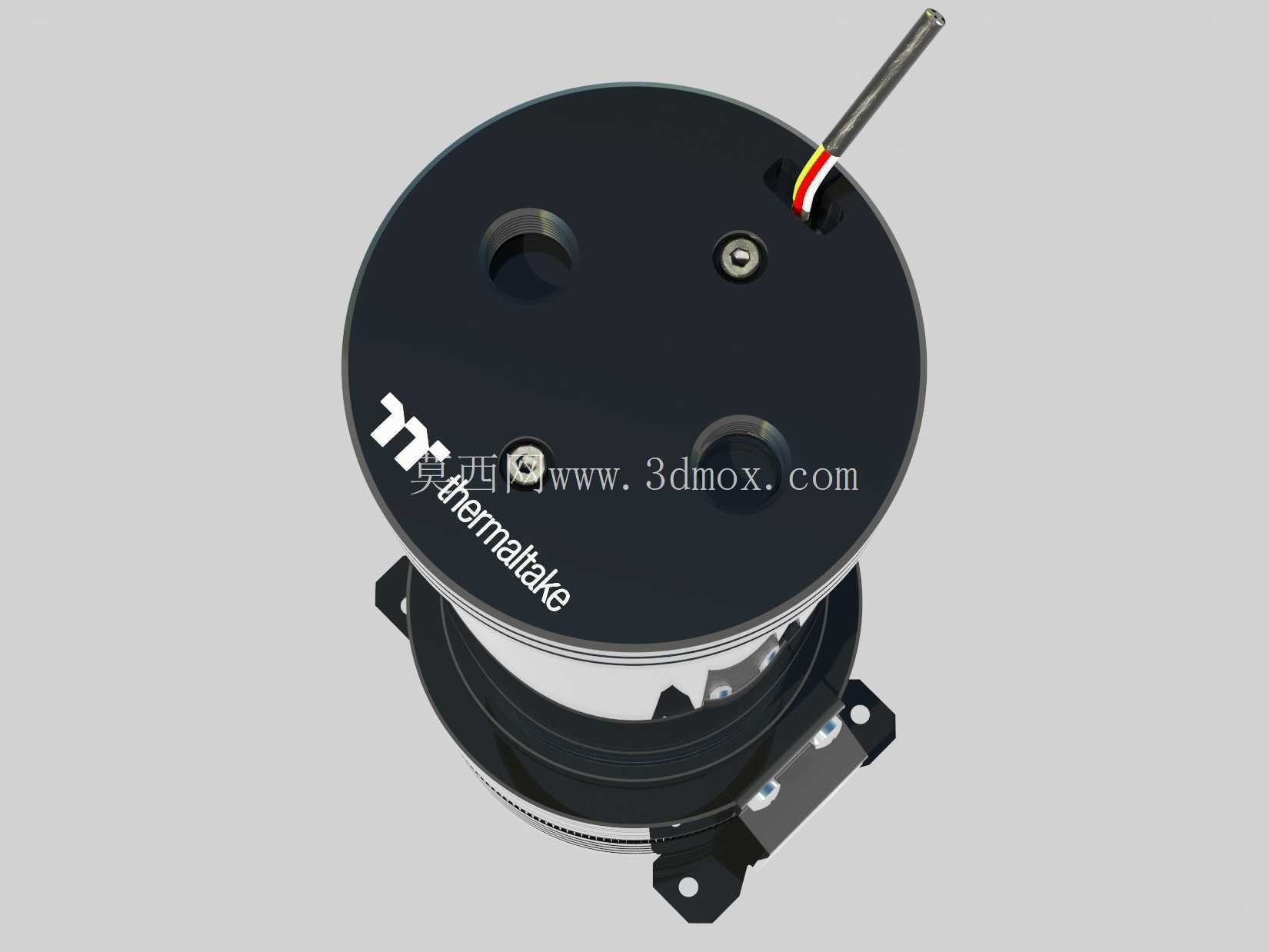

　　该结构为PC分体式水冷系统配套的泵箱一体化组件，核心应用于定制化桌面电脑、小型工作站的液冷散热回路中，承担储液、驱动冷却液循环、分离回路气泡的核心作用，相比分体式泵与水箱的独立安装方案，能够大幅压缩机箱内部的安装占用空间，减少管路接头数量，降低漏液风险点。从结构设计来看，上部为透明圆柱形储液腔，采用直筒式结构设计，腔体侧壁预留足够的液位观察空间，可直观查看内部冷却液余量与气泡流动状态，顶部端盖集成注水孔、排气结构与走线让位槽，顶部的黑色端盖做了多安装孔位设计，可兼容不同规格的快插接头、堵头与排气阀安装，满足不同走管方向的布局需求。

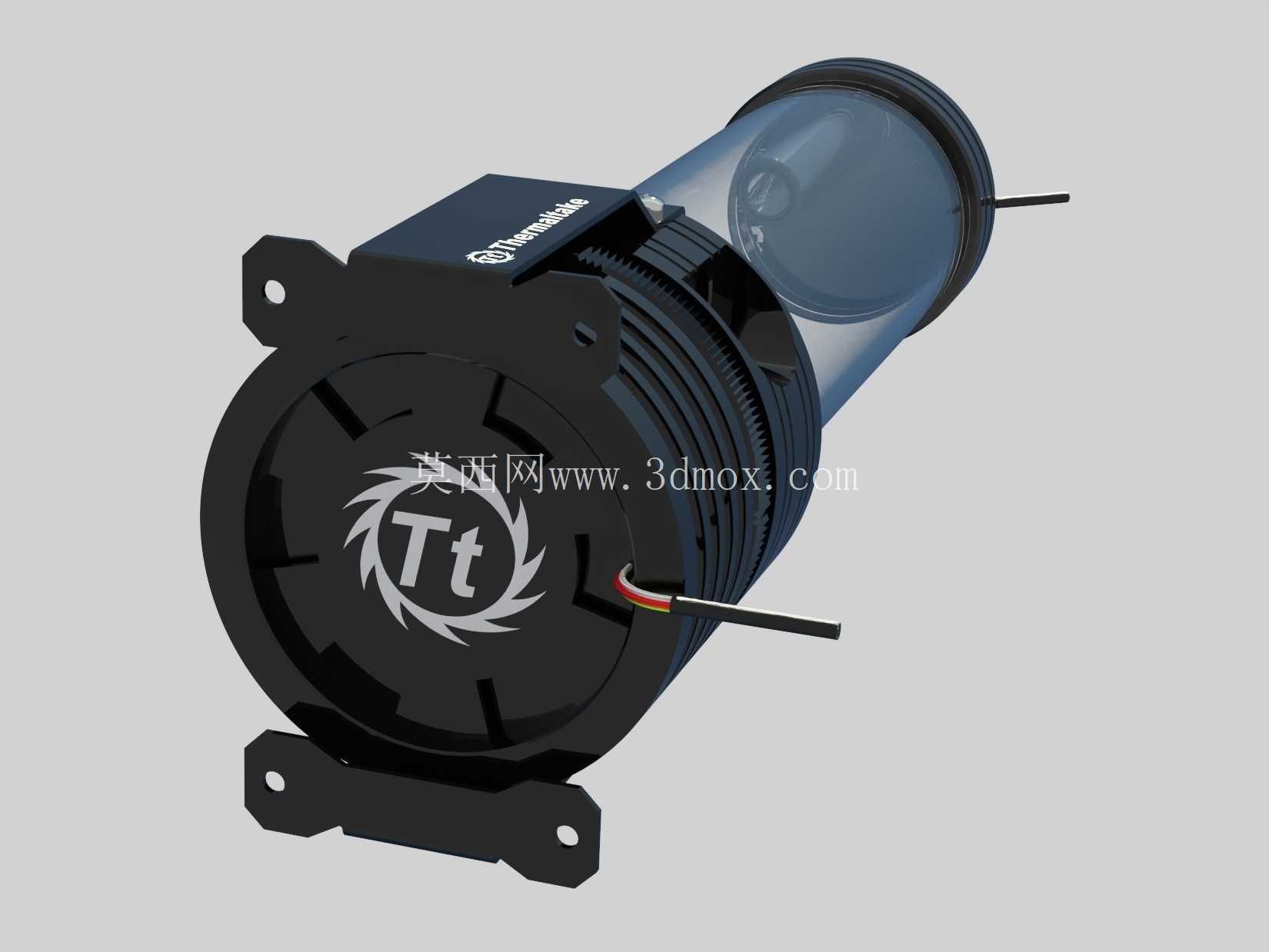

　　下部为泵体驱动段，外部做了环形散热鳍片结构，既能够增大泵体工作时的散热面积，带走电机运转产生的热量，也能强化结构刚性，泵体底部设计了带安装孔的固定支脚，支脚做了弯折让位设计，可适配机箱内不同厚度的安装板材，安装时可通过螺丝直接固定在机箱水冷安装位或者定制水冷支架上，支脚的孔位间距符合常规PC水冷配件的安装孔距标准，无需额外定制转接件即可完成装配。静音套件的设计主要围绕泵体运转的振动传递路径做优化，泵体与储液腔的连接位置、泵体与固定支脚的连接位置均做了缓冲隔振结构处理，能够阻断泵体电机运转产生的振动向安装基座、储液腔传递，避免振动引发的机箱共振噪音，同时储液腔内部的导流结构能够减少冷却液高速流动时的紊流噪音，让整个水冷回路的运行噪音控制在更低水平。

　　建模过程中严格参照实物的实际装配尺寸还原，各部件的装配间隙、接口尺寸、安装孔位坐标均与实物保持一致，储液腔的有效容积、泵体段的外径尺寸、整体安装高度均做了精准还原，可直接用于PC水冷方案的布局模拟、安装干涉检查，也可作为定制水冷机箱结构设计时的配套参考模型，帮助结构设计师在机箱设计阶段提前预留泵箱组件的安装空间，核对走管空间与接头让位距离，避免后期装配时出现尺寸干涉问题。

　　在实际选型应用中，该类泵箱一体组件适合内部空间紧凑的ITX、MATX机箱使用，相比独立泵加独立水箱的组合，能够减少至少两个快插接头的使用，简化管路布局的同时降低管路阻力，让冷却液循环效率更高，透明储液腔的设计也能兼顾水冷系统的视觉展示效果，满足侧透机箱的外观展示需求。
