海盗船HydroXD5水冷散热泵体结构

　　这套水冷循环泵的三维结构围绕台式高性能主机的液冷散热场景搭建，实际装机时承担整个封闭水冷回路的冷却液驱动职能，把冷头吸收的CPU、显卡热量持续输送到冷排完成换热，泵体上方预留的多组接口可直接对接水箱腔体、水冷管路与排气补液结构，底部伸出的安装托板开有大尺寸避让孔，既可以适配标准机箱的水泵安装位，也能配合水箱支架完成立式整合装配，托板边缘做了折弯加强处理，避免长期运行中泵体振动带来的固定位变形。

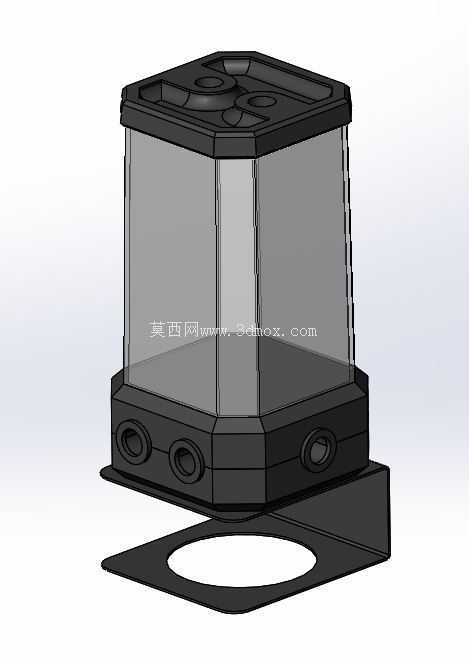

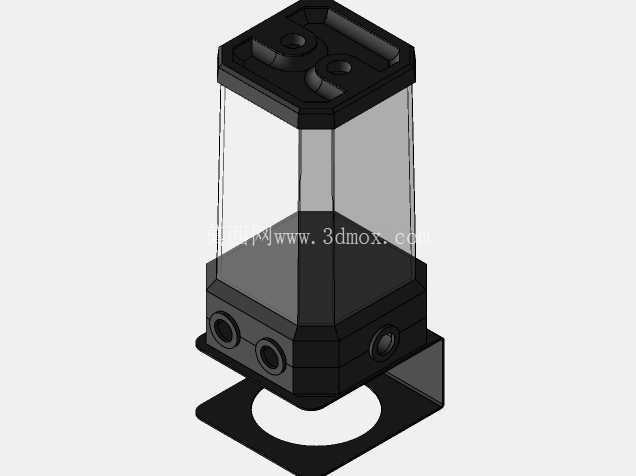

　　从结构设计思路来看，泵体主体采用八边形棱柱的腔体造型，上下两端分别设置硬质端盖，中段透明腔体区域可以直观观察内部冷却液液位、气泡残留与杂质沉积状态，日常运维时不用拆解管路就能判断回路是否存在积气、缺液问题。下端黑色基座侧面布置了三组管路接口，接口位置沿基座周向错开排布，装机走管时可以根据机箱内部空间选择不同方向的进出水接法，不用强行弯折硬管或者过度扭曲软管，降低管路应力集中带来的渗漏风险。基座与透明腔体的衔接位置做了多层止口与密封槽预留，建模时已经把密封圈的装配压缩量、端盖螺丝的锁付点位全部还原，结构工程师核对装配关系时可以直接检查密封面的贴合宽度、螺丝孔与腔体壁厚的安全距离，避免后期开模或者3D打印试制时出现壁厚不足、密封压合不均的问题。

　　外形尺寸方面，泵体整体高度控制在常规双光驱位水箱的兼容范围内，底部托板的外轮廓比泵体主体宽出一圈，安装孔位的边界距离机箱钣金边缘留有足够的扳手操作空间，托板中间的大圆孔既可以避让泵体底部的走线、减震垫，也能作为安装时的定位基准，对准机箱预装的固定螺柱后可以快速落位。上端盖表面做了内凹的造型分区，预留了水泵控制电路板、转速信号线的走线空间，端盖边缘的倒角既去除了锐边，也和透明腔体的八边形轮廓形成统一的造型语言。

　　在实际选型应用中，这类一体式水泵水箱组合部件多用于定制化水冷主机、小型工控液冷机柜、紧凑型算力设备的散热回路，建模过程中把泵腔的内部流道走向、接口螺纹深度、安装配合面的公差预留都做了完整呈现，设计人员可以直接把该结构导入整机装配环境，核对泵体与显卡供电线、内存散热马甲、冷排风扇之间的干涉间隙，也能基于现有接口位置拓展分流管路、加装温度传感器或者流量监测模块，不用重新绘制泵体基础轮廓。泵体底部的支撑结构同时考虑了减震需求，托板与泵体基座之间的接触面预留了橡胶减震垫的安装厚度，能够削弱水泵转子高速运转时传递到机箱钣金的振动，降低整机运行的共振噪音。
