12V帕尔贴半导体制冷冷却装置结构

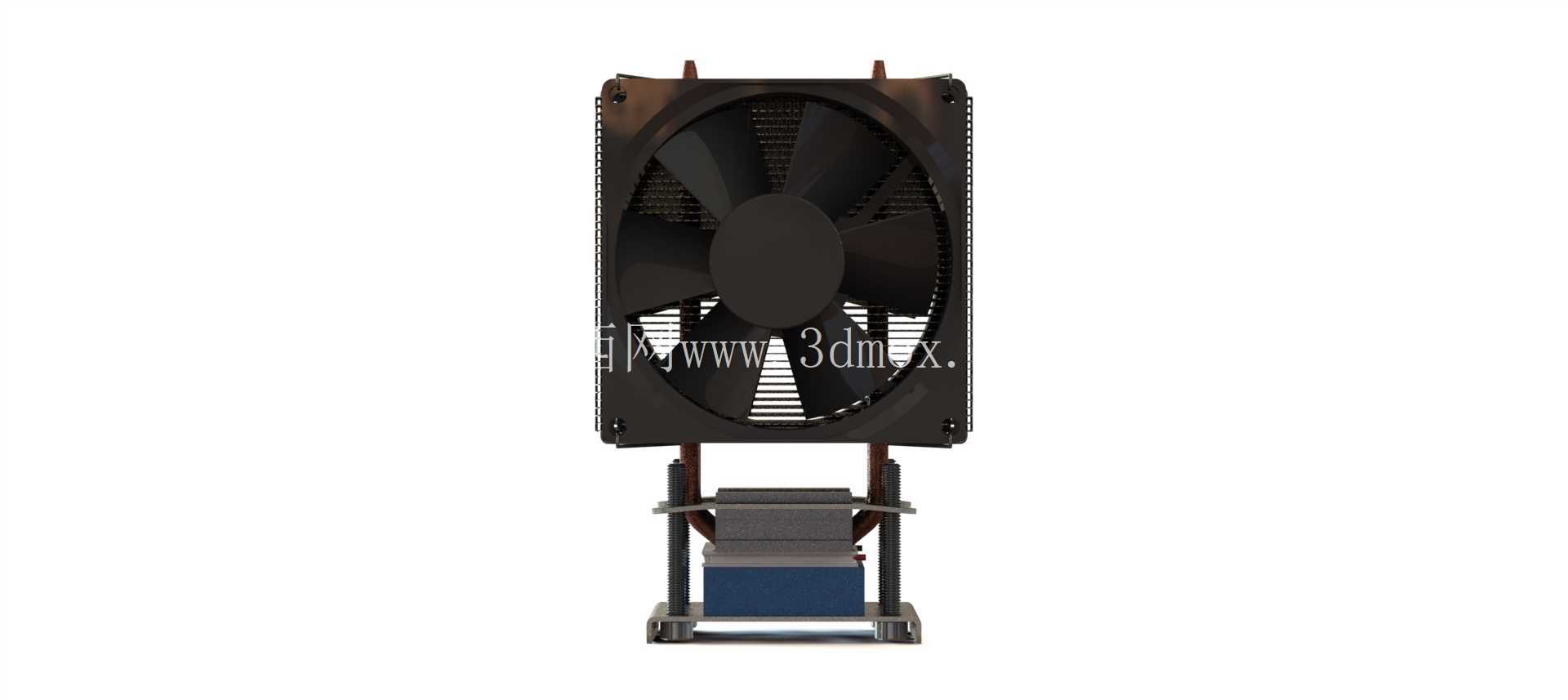

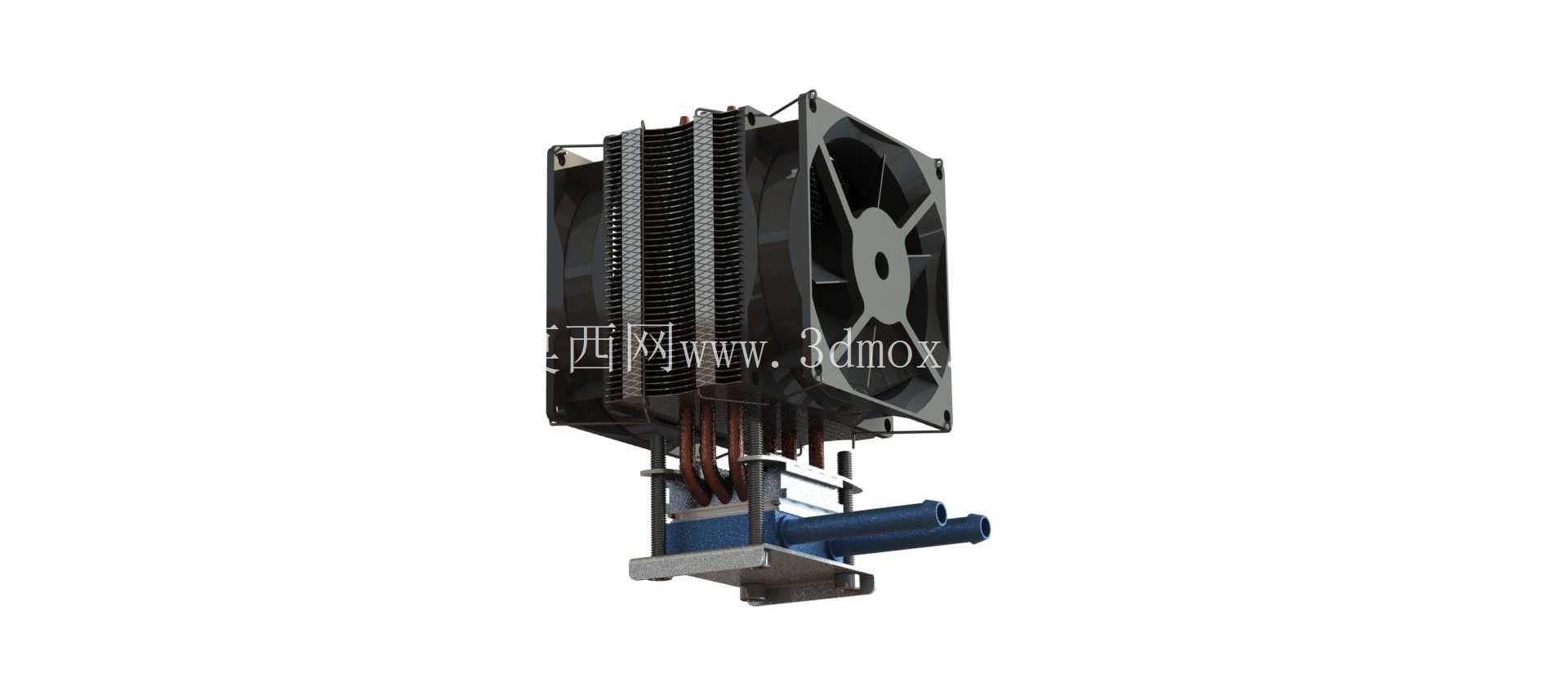

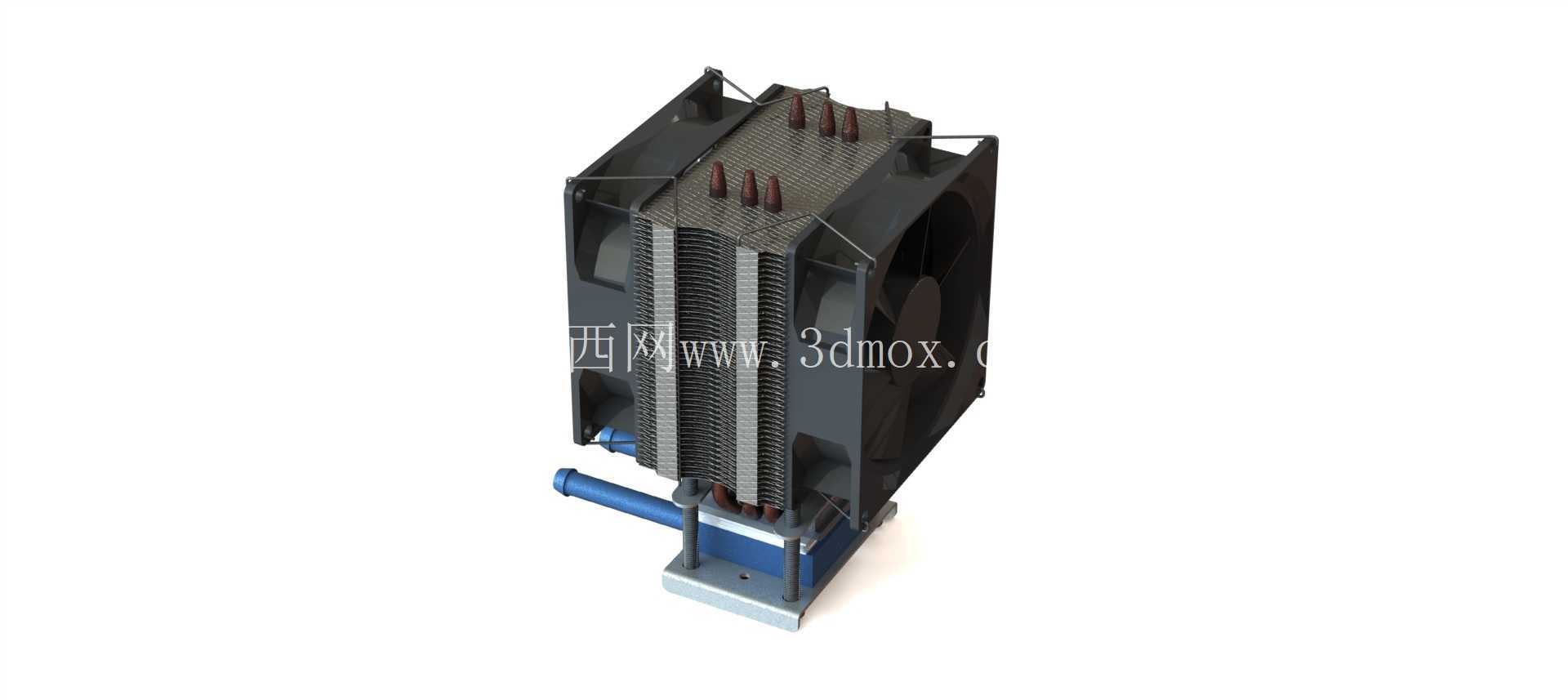

　　这套帕尔贴热电冷却结构，核心是依托半导体制冷片的珀尔帖效应实现小空间精准控温，在桌面DIY水冷、小型水族缸恒温、迷你工控元件散热这类场景里适配性极强，不像压缩机制冷系统需要复杂的管路焊接与冷媒充注，整套结构的集成度足够高，普通结构设计人员拿到模型后，只需要调整冷端换热块的接口尺寸，就能快速适配不同的载冷介质回路。从结构分层来看，最上方的轴流风扇直接贴合铝制鳍片散热组，鳍片采用穿片工艺固定在热端导热铜座上，铜座与帕尔贴元件的热面之间预留了0.1mm的导热硅脂填充间隙，建模时特意把这个装配间隙做了参数化关联，调整制冷片数量时，热端散热组的长宽尺寸可以同步驱动更新，不用重新绘制鳍片阵列。

　　冷端部分采用紫铜加工的流道块，内部做了折返式扰流结构，载冷剂从侧方的快插接口进入后，会沿着流道反复冲刷冷端换热面，避免出现流动死区导致换热效率下降，流道块的进出口采用标准8mm外径的硬管接口，既可以接PC水冷常用的PE管，也能适配小型水族系统的硅胶管路，安装时不需要额外做转接头定制。整套结构的安装边界控制得非常紧凑，整体外轮廓尺寸控制在120mm120mm180mm范围内，底部预留了两个M4的安装固定孔，孔距按照标准ITX机箱的水冷安装位做了适配，同时也兼容小型实验台的型材安装槽，不管是装在桌面小型冷水机外壳里，还是直接固定在鱼缸侧方的支架上，都不需要额外做打孔改造。

　　设计时特意把帕尔贴元件的供电引线从散热鳍片的侧边间隙引出，避开了风扇的转动区域，引线的走线槽做了圆角处理，避免装配时割破绝缘层，直流供电的接线端子预留了2.54mm的标准插针间距，直接对接常规12V直流电源的输出端就能工作，不需要额外做供电转接。热端的风扇采用12V直流供电，和帕尔贴元件共用同一路供电输入，建模时把风扇的固定孔位做了通用化处理，兼容市面上绝大多数90mm规格的轴流风扇，后期如果需要提升散热效率，直接更换更高转速的同尺寸风扇即可，不需要修改散热鳍片的固定结构。冷端流道块和帕尔贴冷面之间同样预留了导热界面材料的填充层，装配时可以根据使用场景选择导热硅脂或者软性导热垫，避免硬接触导致的制冷片碎裂问题。

　　整套结构的受力支撑全部集中在底部的冷轧钢安装支架上，支架做了折弯加强筋，承重时不会出现形变导致冷端热端错位，支架和冷端流道块之间垫了隔热环氧片，阻断冷量向安装基座的传导，减少不必要的冷量损耗。在实际选型适配时，如果是用于电脑CPU或者显卡的水冷辅助散热，可以直接把冷端流道串接在原有水冷回路里，不需要改动原有水冷系统的水泵结构；如果是用于小型鱼缸的恒温冷却，只需要在回路里加装一个小型直流水泵，就能实现缸内水体的循环降温，整套系统的工作电流控制在5A以内，常规12V/60W的直流电源就能稳定驱动，不会出现供电过载的问题。建模过程中所有的配合面都做了公差标注，帕尔贴元件的安装槽采用H7公差配合，既可以轻松放入制冷片，又不会出现过大的间隙导致换热效率下降，快插接口的密封槽尺寸按照标准O型圈的线径做了适配，装配后不需要额外打密封胶就能实现1bar以内的水压密封，完全满足小型冷却回路的密封要求。散热鳍片的片距设置为2.2mm，在自然通风环境下也能保持足够的散热效率，搭配风扇强制对流时，热端的温度可以稳定控制在40摄氏度以内，保证帕尔贴元件始终工作在高效温区内，不会因为热端积温导致制冷效率骤降。
