标准方形轴流电脑散热风扇结构设计

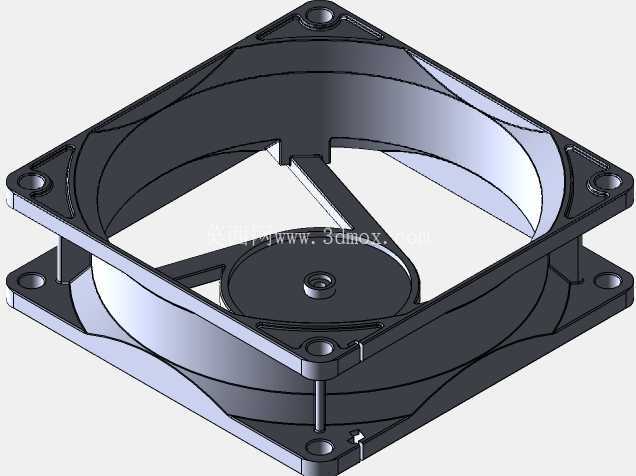

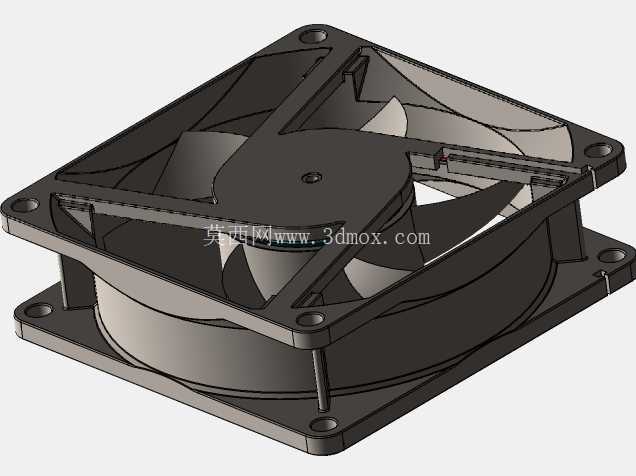

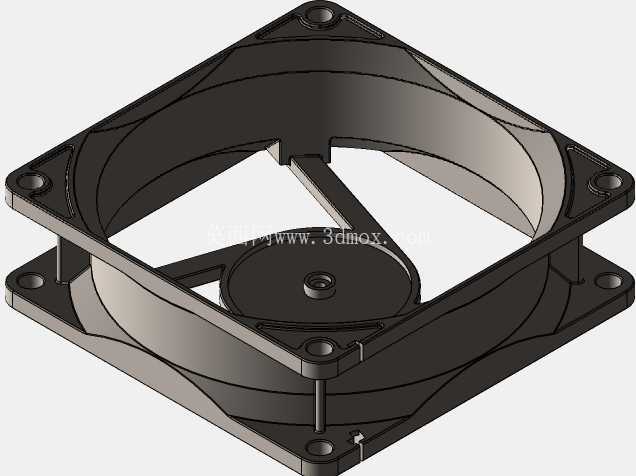

　　在消费电子、工业控制设备的散热系统设计中，轴流散热风扇是应用覆盖面最广的风冷执行部件，这款方形结构的电脑风扇，主要针对机箱内部风道构建、板卡局部散热、小型工控设备通风等场景设计，可直接适配标准机箱安装位，也可通过支架改装用于设备柜体、电源模块等区域的主动散热。从结构设计逻辑来看，这款风扇采用外框加中心轮毂加七片曲面叶片的经典轴流布局，外框四个角预留了标准安装孔位，孔位间距匹配通用80mm/90mm/120mm规格风扇的安装尺寸公差，安装时可直接使用自攻螺丝或者橡胶减震钉固定，外框边缘做了小尺寸倒角处理，避免安装过程中割伤线材或者操作人员手部，同时外框的加强筋从中心轮毂位置辐射延伸到外框内壁，既提升了整体结构强度，避免高速运转时外框产生共振形变，也能对气流起到一定的导流作用，减少边缘紊流的产生。

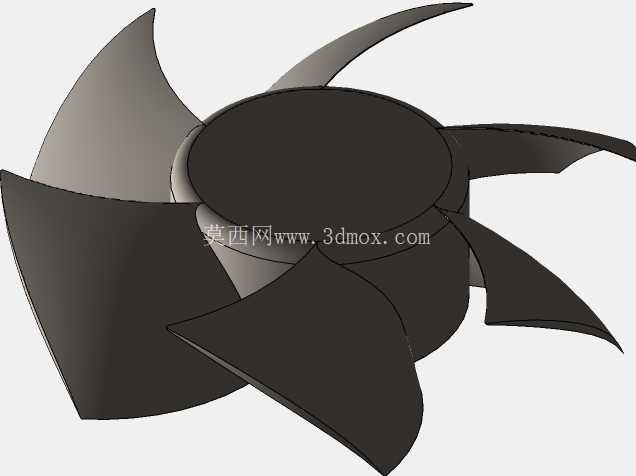

　　叶片采用后掠式曲面设计，叶型弧度经过气流仿真优化，在相同转速下可以获得更大的风量输出，同时降低叶片切割气流产生的风噪，叶片与外框内壁之间预留了均匀的装配间隙，既避免运转过程中叶片蹭到外框产生异响，也不会因为间隙过大导致风压泄漏损失。中心轮毂位置预留了电机安装腔，可适配标准尺寸的直流无刷电机，轮毂表面做了同心圆防滑纹理，同时中心位置预留了轴芯固定孔，方便装配时定位电机轴，保证动平衡精度。从安装边界来看，这款风扇的整体厚度匹配标准薄型风扇的尺寸规格，可以在狭窄的机箱内部空间安装，不会和内存、显卡散热片等部件产生安装干涉，进出风面的格栅结构做了等距栅条设计，既可以防止异物触碰高速旋转的叶片，也不会过多阻挡气流通过。

　　在实际选型应用中，这类风扇可以根据设备的散热需求搭配不同转速的电机，低转速版本适合静音需求的办公电脑机箱，高转速版本可用于工控机柜、服务器等对散热效率要求更高的场景，结构上的标准化设计也让它具备很强的互换性，损坏后可以直接替换同规格产品，不需要重新修改安装结构。建模过程中对叶片曲面做了连续曲率处理，保证曲面顺滑无拐点，所有安装孔位、配合尺寸都按照通用行业公差设定，可直接用于结构装配验证、散热仿真模拟，也可作为非标散热设备改装的基础结构参考。
