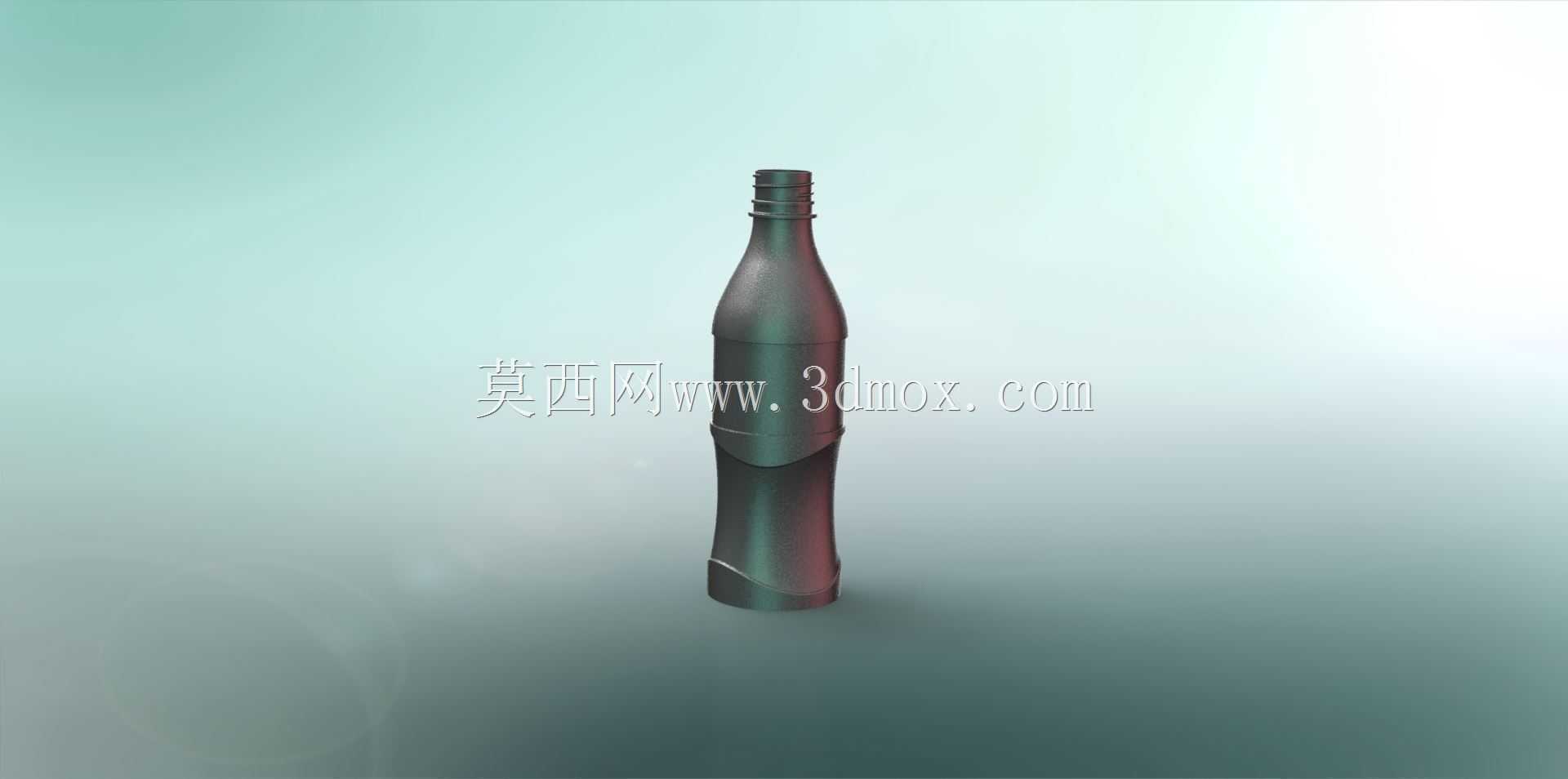

带防滑纹理的塑料碳酸饮料瓶结构设计

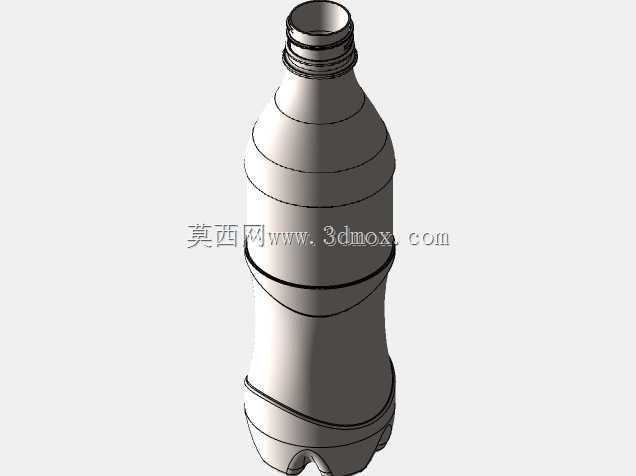

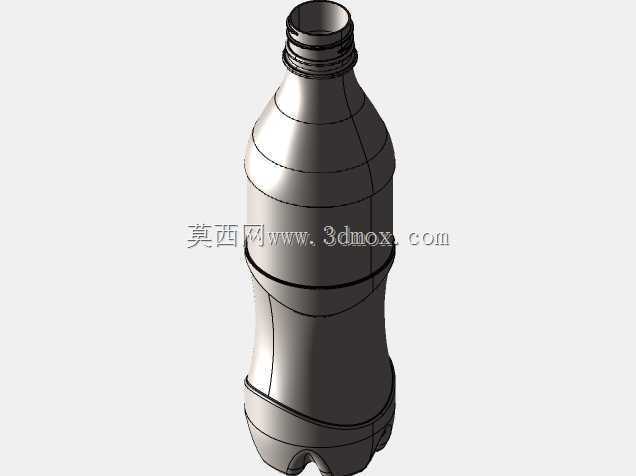

　　瓶身上段从螺纹位置向下平滑过渡，曲面弧度顺着瓶肩自然收窄再扩开，这个过渡段的曲率经过反复调整，一方面要保证吹塑成型时瓶坯拉伸均匀，避免局部壁厚过薄导致承压不足，另一方面也能在灌装后储存时，给碳酸饮料析出的二氧化碳留出足够的缓冲形变空间，减少高温环境下爆瓶的概率。瓶身中段设计有一圈内凹的环形加强筋，这个结构并非单纯的造型装饰，它可以大幅提升薄壁瓶身的径向抗挤压能力，在整箱运输堆叠时，即使上层箱体重量集中施压在单瓶位置，环形筋也能分散应力，避免瓶身出现不可逆的凹陷变形；同时这圈环形筋刚好对应多数消费者握持时的拇指位置，搭配瓶身下半段的微弧曲面，能让握持时的贴合度更好，减少瓶身沾冷凝水时打滑脱手的概率。日常快消品包装领域里，PET材质碳酸饮料瓶的结构设计一直是薄壁容器设计的典型练习载体，这类容器需要同时兼顾盛装承压、握持手感、运输堆叠、灌装适配等多重需求，看似简单的曲面造型背后藏着不少结构设计的细节考量。从瓶身整体结构来看，瓶口采用标准外螺纹设计，螺纹牙型的导程、牙高都匹配市面通用的碳酸饮料瓶盖，螺纹段下方设置有一圈密封支撑环，既可以在瓶盖旋合时提供轴向定位，也能在灌装线输送过程中作为卡瓶口机构的支撑位，避免瓶身被夹伤变形。

　　瓶身下段从环形筋位置向下逐渐收窄，曲面过渡到底部的花瓣式支撑脚结构，这种底部结构是碳酸饮料瓶的经典设计，多个均匀分布的支撑脚可以提升瓶身直立放置时的稳定性，同时底部的内凹曲面可以平衡瓶内压力带来的底部外凸形变，避免放置时出现瓶底不平、晃动歪斜的问题。在建模过程中，这类薄壁容器的曲面构建需要优先保证各段曲面的G2连续，避免出现曲率突变的棱线，否则吹塑成型时会在棱线位置出现应力集中，受内压作用时容易开裂；同时所有转角位置都需要设置合理的圆角，圆角半径不能过小，否则吹塑时材料拉伸过度会导致局部壁厚不足，影响整体结构强度。

　　从实际应用场景来看，这类瓶型不仅可以用于碳酸饮料盛装，调整壁厚和底部结构后也可以适配果汁、瓶装水等不同饮品的包装需求，瓶口的通用螺纹设计可以兼容现有灌装线的旋盖、贴标、输送工序，不需要对现有产线做大规模改造就能直接投产。设计时还需要考虑瓶身的堆叠适配性，瓶底支撑脚的内凹尺寸要和瓶口的外径匹配，这样整托堆叠时上层瓶的底部可以刚好卡在下层瓶的瓶口位置，避免运输过程中出现滑垛倾倒的问题；瓶身的最大外径尺寸也要适配标准周转箱的格位尺寸，保证单箱装填数量符合物流运输的标准要求，不会出现空间浪费或者装不进周转箱的情况。

　　另外瓶身的曲面设计还要兼顾贴标需求，瓶身中段预留的贴标区域要保证曲面曲率变化平缓，没有明显的凹凸结构，这样标签粘贴后不会出现起翘、褶皱的问题，贴标机的滚压机构也能顺利完成标签贴合工序，不需要额外调整贴标参数。对于刚接触三维建模的结构设计人员来说，这类日常可见的薄壁容器是非常好的练习载体，建模过程中可以熟悉曲面放样、加厚、圆角过渡等常用命令的使用，也能理解薄壁结构设计中加强筋、应力分散、成型工艺约束等实际工程要点，避免做出只存在于建模软件里、无法实际生产的结构。
