碳板铣削加工用40毫米轴流散热风机

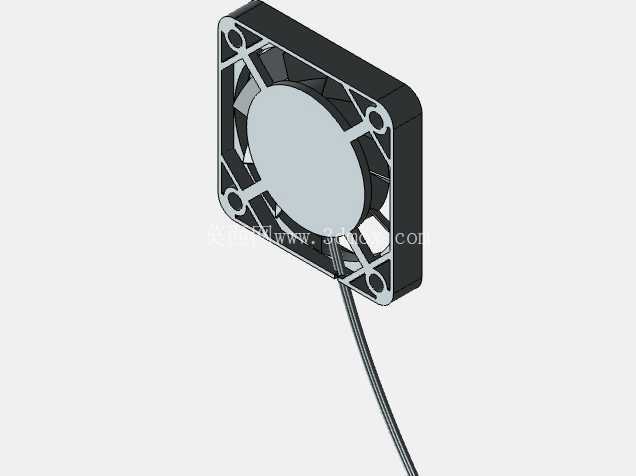

　　这套轴流散热风机的结构方案，最初是围绕小型数控铣削工位的碳板、印刷垫片加工场景做的适配设计。桌面级小型铣床在做碳纤维板材铣切、绝缘垫片修型作业时，主轴周边的碳粉、细碎切屑很容易堆积在驱动板与功率元件表面，常规装机风扇要么安装孔位和自制碳板机架不匹配，要么出线方向干涉铣头走刀路径，这套结构就是针对这类零散改装工位的散热需求做的细化。从安装边界来看，风机外框为标准40毫米见方的薄型方型结构，四个角预留了贯穿的沉头安装孔，孔位间距沿用通用40系散热风扇的通用安装尺寸，不需要额外转接支架就能直接锁附在碳板铣削的防护侧板、电控盒安装面或者主轴旁的固定立板上。

　　外框厚度控制在极小的尺寸范围内，在狭小的设备内腔里不会挤占刀具行程，哪怕是在铣头周边近距离布置，也不会和走刀路径发生干涉。结构设计上没有采用多余的一体式包裹外壳，外框的支撑筋做了镂空优化，既保留了方型框架的整体刚性，锁紧紧固件时不会出现框体变形蹭到扇叶的问题，又能最大化进风侧的通流面积，避免碳粉、细碎切屑卡在筋条缝隙里堵死风道。扇叶采用大曲率轴流叶型，中心轮毂做了加大直径的平整设计，运转时可以推动稳定的轴向气流，正对功率元件表面吹送时，能把附着在电路板上的碳粉、加工碎屑同步吹离，既带走MOS管、驱动芯片工作产生的热量，也能避免导电碳粉在引脚间堆积引发短路风险。

　　出线端从外框侧边直接引出柔性线缆，走线方向可以根据安装工位的实际布局随意弯折，不需要额外预留插头的插拔空间，在改装设备里布线时可以顺着机架线槽直接贴合固定，不会出现线缆悬垂被铣刀卷入的隐患。实际选型适配时，这类风机既可以用在小型加工设备的电控散热位，也可以作为3D打印机、桌面激光雕刻机的辅助排风部件，安装孔位的通用化设计让它不需要修改原有安装面的孔位就能直接替换同规格常规风扇。建模过程中把外框的加强筋厚度、安装孔沉头深度、扇叶和框体内壁的运转间隙都做了1:1还原，结构工程师在做自制设备的机架设计时，可以直接调取模型核对安装空间，提前避让风扇的运转轮廓与出线位置，避免后期装配时出现空间干涉。

　　针对碳加工场景的特殊需求，镂空外框的结构也方便后期在进风侧粘贴薄型防尘滤棉，滤棉可以直接贴在框架的平面端面上，不需要额外设计滤棉固定槽，维护时直接撕下更换即可，能大幅减少细碳粉进入扇叶轴承造成的磨损，延长风机在多粉尘加工环境里的使用寿命。
