带内置复位弹簧的单杆液压缸结构

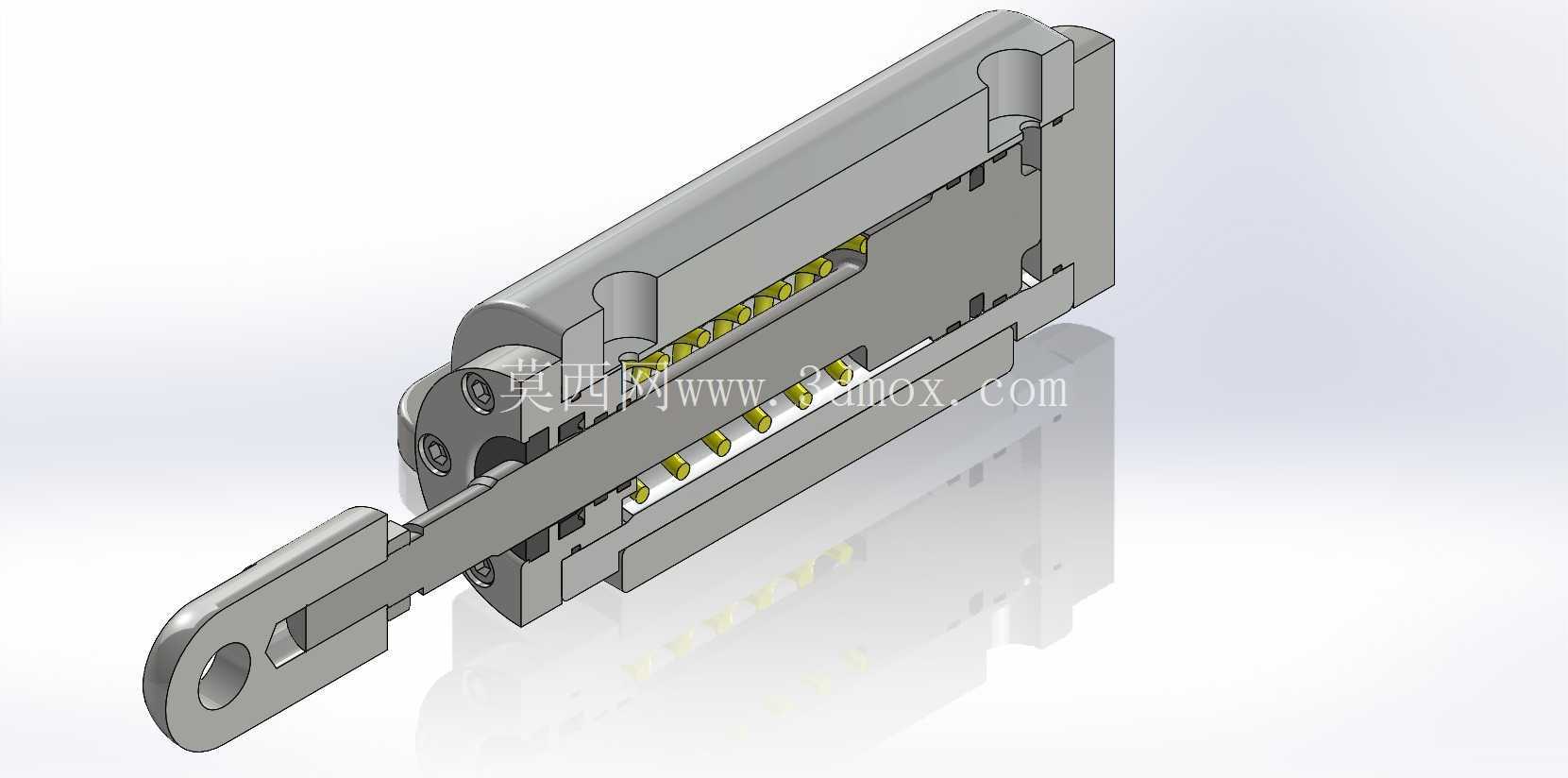

　　这款带内置弹簧的单杆液压缸，在常规液压执行元件的基础上集成了复位弹性元件，省去了外接换向回油的复位油路配置，在空间受限、仅需单方向液压做功的工况下适配性极强。从结构布局来看，缸体采用一体化镗削成型的内腔设计，活塞与活塞杆采用同轴一体式加工结构，避免了分体连接带来的同轴度误差，活塞周向布置的多道密封槽可适配不同材质的密封件，满足低压到中压工况的密封需求，防止内泄影响出力稳定性。内置的复位弹簧采用等节距圆柱螺旋结构，沿活塞杆周向均匀排布在活塞与缸体前端盖之间的腔体内，当液压油卸荷时，弹簧的预紧弹力可推动活塞快速回到初始位置，无需反向通入压力油即可完成复位动作，大幅简化了配套液压回路的设计。

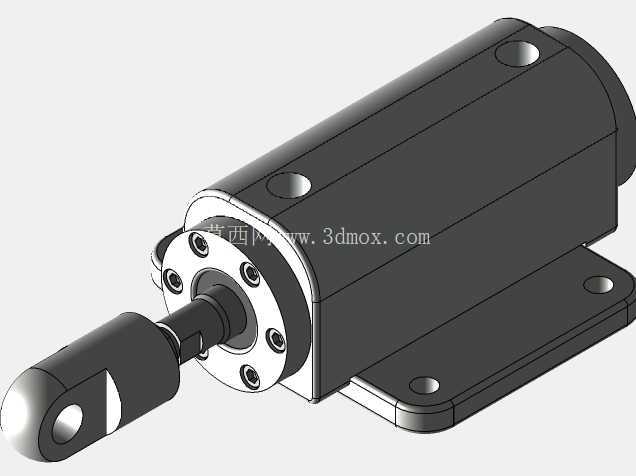

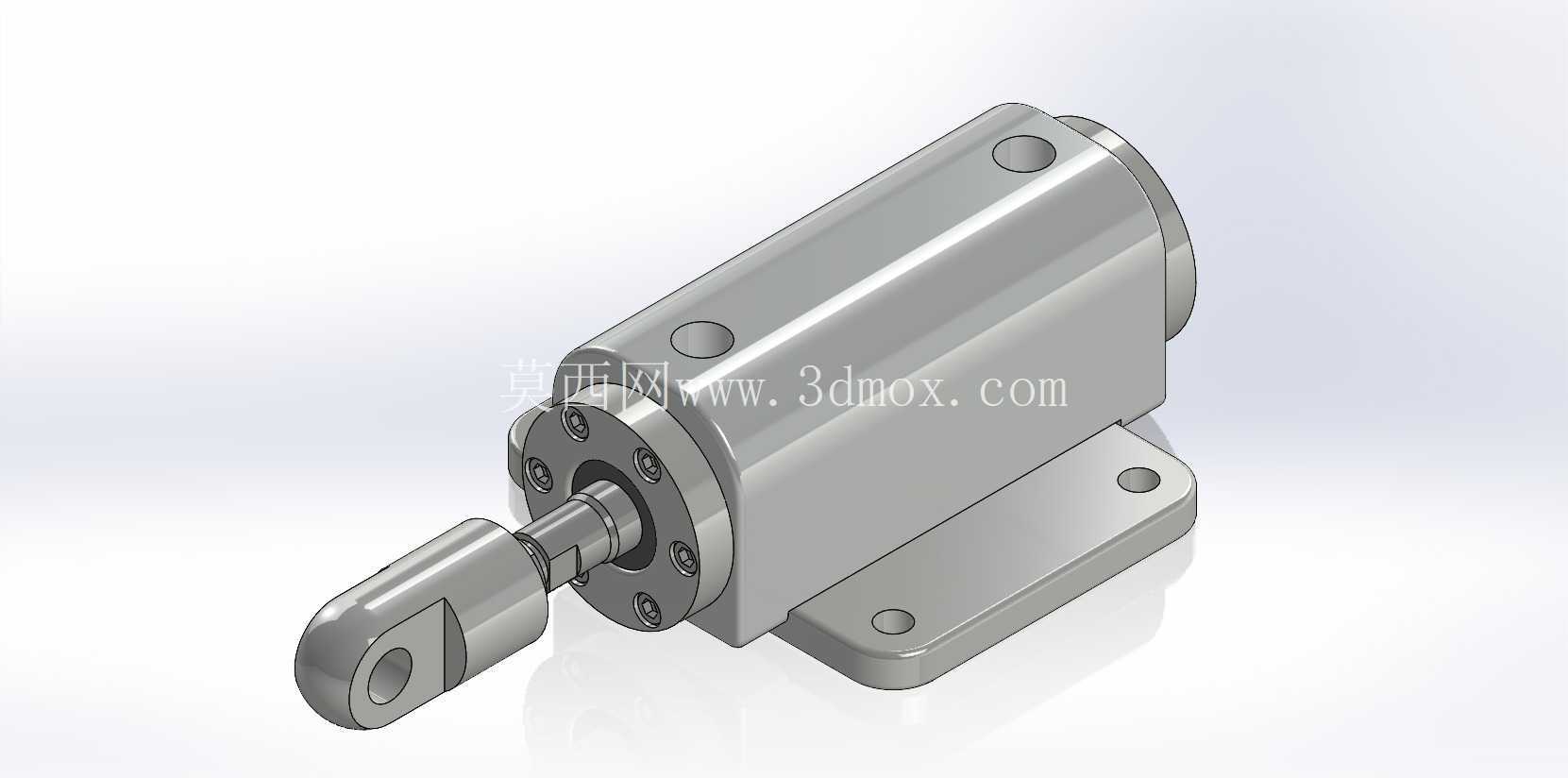

　　从安装边界来看，活塞杆外端采用单吊耳铰接结构，吊耳孔做了倒角处理，方便安装销轴时快速对位，铰接结构可补偿安装时的小角度偏差，避免刚性连接带来的侧向弯矩损坏密封件与缸体内壁；缸体尾部采用平面贴合安装面，可直接通过螺栓固定在设备机架上，整体径向尺寸紧凑，不会占用过多设备内部安装空间。这类结构的液压缸常应用在工装夹具的夹紧动作、小型自动化设备的短行程推料、物流设备的挡料机构等场景，这类场景普遍不需要长行程持续出力，仅需要单次伸出做功后快速复位，内置弹簧的设计刚好匹配这类工况的动作需求，相比常规双作用油缸，可减少一半的液压管路配置，降低液压系统的复杂度与后期维护点。

　　设计过程中需要重点校核弹簧的预紧力与刚度，既要保证卸荷时能克服活塞、活塞杆的摩擦阻力完成复位，又要避免弹簧刚度过大抵消过多液压出力，同时弹簧的压缩行程要匹配油缸的全行程，避免活塞到达行程终点时弹簧并圈产生刚性冲击；缸体前端盖的导向套长度做了加长处理，可承受活塞杆伸出时的微小侧向力，减少活塞杆偏磨导致的密封失效问题，活塞上的导向环采用耐磨非金属材质，避免金属活塞直接与缸体内壁摩擦刮伤镗削面，延长元件的整体使用寿命。
