两端铰接式重载液压油缸结构设计

　　该执行元件采用两端带铰接耳环的长行程缸体布局，在工程机械、冶金辅机、重型工装夹紧与举升工位中十分常见。现场布置时，两端耳环分别通过销轴连接固定机架与被驱动构件，工作过程中缸体可随负载摆角小幅转动，避免侧向弯矩直接作用在活塞杆与导向套上，这也是铰接式油缸相较法兰固定式油缸在变角度载荷场景下的核心优势。

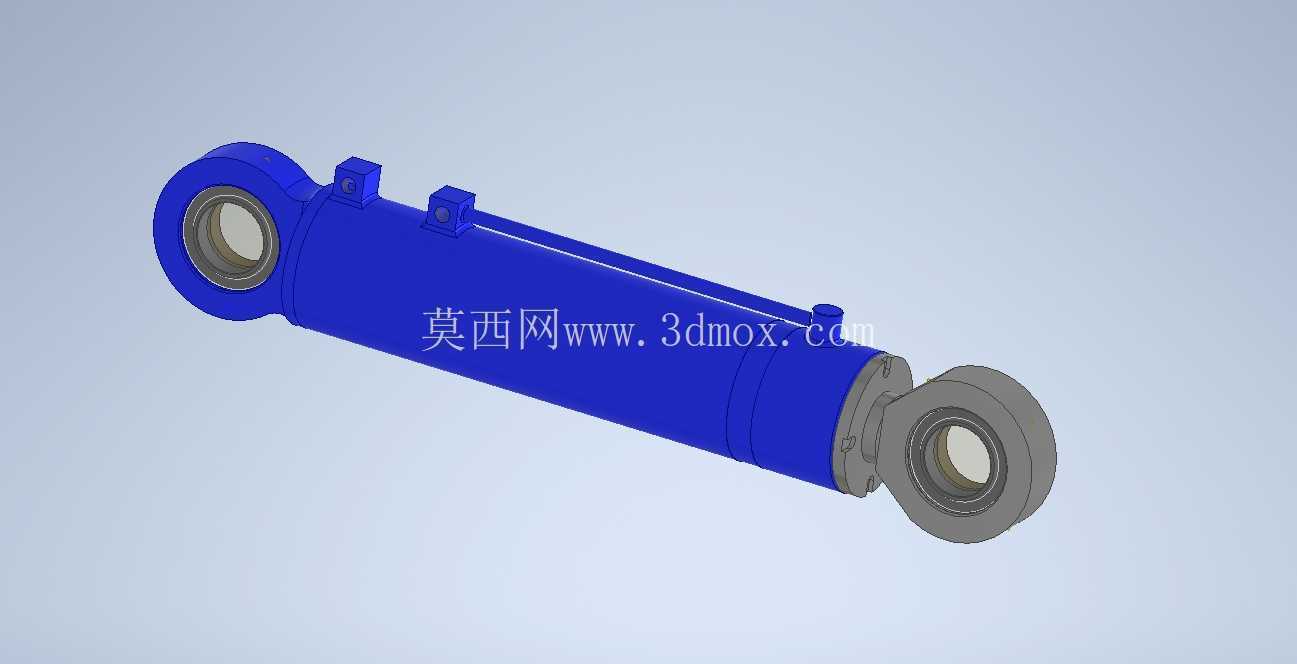

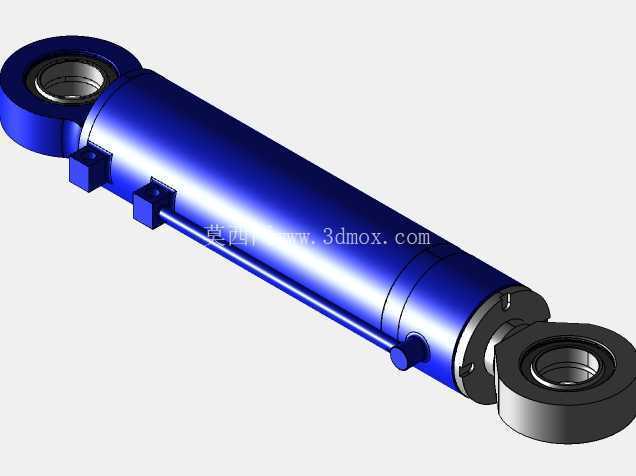

　　从实际用途看，这类元件将压力介质的能量转换为直线往复运动，输出大吨位推拉力，常用于装载机动臂举升、自卸车货厢翻转、压机滑块驱动、料门启闭以及重型平台翻转等工况。模型中缸筒主体为长圆筒结构，外部布置有管路安装座与油口接口，压力油通过不同油腔进出，推动活塞杆伸出或缩回；两端耳环内设置轴承配合位，销轴穿过耳环后完成与支座的铰接，安装边界主要由耳环中心距、耳环孔径、缸筒外径以及行程长度决定。选型校核时，需要先确认缩回状态下两端耳环中心距能否放入设备空间，再核对伸出后最大中心距是否满足行程要求，同时保证缸体摆动范围内不与周边护罩、管线或结构梁发生干涉。

　　结构设计上，缸筒部分承担压力容腔功能，内壁需要较高尺寸精度与低表面粗糙度，以保证活塞密封件在往复运动中稳定贴合、减少内泄。活塞杆端导向套承担径向支撑与防尘密封作用，端部耳环与杆部或缸底形成承载过渡，铰接孔区域要承受反复的销轴接触应力，因此在建模时通常会对耳环厚度、孔边圆角以及焊缝过渡区域进行细化，避免应力集中。缸体外侧的小支座用于固定管路或阀块，使高压软管在缸体摆动时保持相对稳定的走线姿态，减少软管随动弯折幅度。

　　三维建模过程中，可先按缸筒、缸底、活塞杆、导向套、耳环、销轴衬套和外部管座拆分零件，再依据装配关系建立同心、同轴和端面贴合约束。耳环孔轴线应与缸筒轴线保持明确的空间位置关系，两端铰接孔通常设计为平行轴线，以便装入同一平面摆动机构；若设备存在空间扭转载荷，则需进一步核对关节轴承或球铰结构的适配性。外形尺寸方面，长缸筒在满行程伸出后会形成较大的悬伸比例，因此活塞杆直径、导向套长度与支撑间距需要结合侧向载荷进行稳定性校核，防止伸出工况下出现挠曲或卡滞。

　　在管路接口设计上，油口位置应兼顾装配工具操作空间与软管最小弯曲半径，避免油缸摆动时接口处形成硬管拉扯。密封沟槽、防尘圈、活塞导向带等细节虽然在外观模型中不一定完全展开，但在工程细化时必须按照沟槽标准与密封件样本建立，否则会直接影响装配可行性和后期维护。对于设备集成人员而言，该结构的价值在于承载路径清晰：液压力通过活塞、活塞杆、端部耳环传递到负载，反作用力再由另一端耳环传回机架，整条力流沿缸筒轴线方向传递，适合重载、低频往复、环境粉尘较多的工业现场。

　　建模评审时还应关注安装维护边界，耳环销轴需要保留轴向拆装空间，缸底与端盖区域应留出检修间隙，油口附近不能被结构件遮挡。若用于户外设备，还需在活塞杆外露段考虑防尘罩或防护板位置，防止飞溅碎石、焊渣或混凝土浆体损伤杆面。整体来看，该模型完整呈现了铰接式液压油缸的外部形态与主要装配关系，可用于机构布局验证、运动干涉检查、支座设计参考以及液压执行元件选型沟通。
