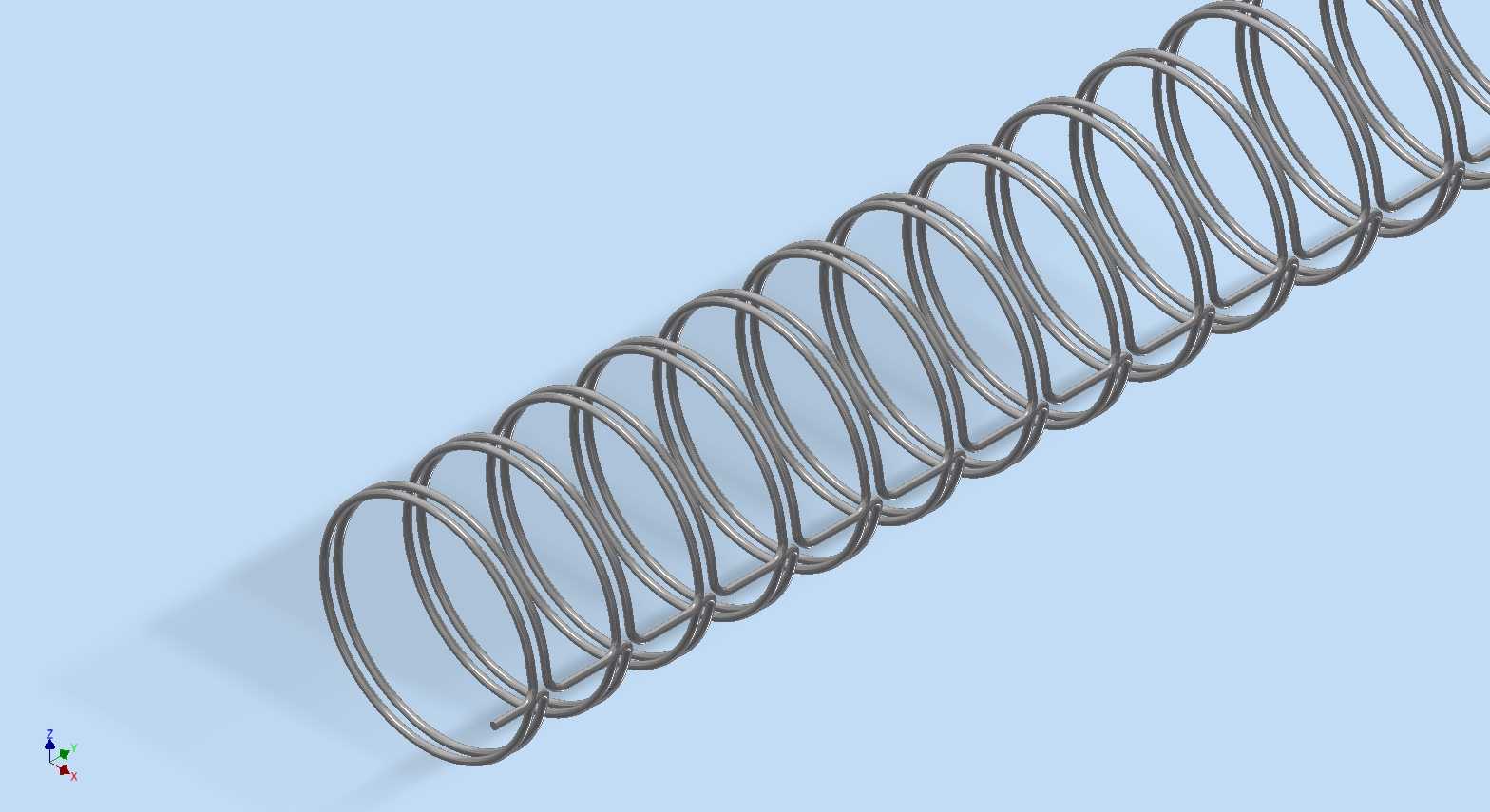

1mm线径30mm中径圆柱螺旋压缩弹簧

　　日常做非标设备结构设计时，这类小线径圆柱螺旋压缩弹簧的使用场景覆盖极广，从桌面级小型工装的定位压头、电子检测治具的浮动顶针，到小型气动元件的复位结构、消费电子组装夹具的缓冲模块，都能见到这类规格弹簧的身影。不同于重载设备用的大线径弹簧，这类小尺寸弹簧的核心作用是提供稳定的小行程弹性力，既可以作为复位元件带动活动构件回到初始位置，也可以作为缓冲元件吸收小载荷下的冲击能量，还能作为预紧元件消除配合结构之间的装配间隙，避免设备运行过程中出现松动、异响或者定位偏差。

　　做这类弹簧的三维建模时，首先要明确核心的设计边界：线径1mm意味着弹簧的原材料是直径1mm的弹簧钢丝，这类钢丝一般选用碳素弹簧钢或者不锈钢弹簧丝，根据使用场景的防腐需求、疲劳寿命要求做选材区分；圆环直径30mm实际指弹簧的中径，也就是弹簧螺旋线的回转直径，对应的弹簧外径为31mm、内径为29mm，这个尺寸直接决定了弹簧的安装边界——如果是孔内安装，安装孔的直径需要比弹簧外径大0.5-1mm，避免弹簧压缩过程中出现卡滞、偏磨；如果是轴上安装，导向轴的直径需要比弹簧内径小0.5-1mm，保证弹簧伸缩时不会和导向轴发生剐蹭，影响弹力输出的稳定性。

　　建模过程中首先要确定弹簧的有效圈数和支撑圈数，这类小弹簧一般两端各设置1圈支撑圈，支撑圈的端面需要做并紧磨平处理，保证弹簧直立放置时的端面平面度，避免压缩时出现侧弯、失稳的问题。螺旋扫描的轨迹线要保证节距均匀，有效圈部分的节距根据设计刚度计算确定，支撑圈部分的节距逐步过渡到线径尺寸，实现两端并紧的结构效果。建模时还要注意弹簧的旋向，常规使用场景下左旋右旋没有特殊要求，但如果是和螺纹结构配合使用，或者是两个弹簧嵌套使用的场景，就需要匹配对应旋向避免干涉。

　　实际选型应用时，不能只看外形尺寸匹配，还要核算弹簧的刚度和极限压缩量：线径1mm、中径30mm的弹簧，刚度相对较低，适合小载荷、低压缩量的使用场景，设计压缩量一般控制在极限压缩量的70%以内，避免长期使用出现塑性变形，导致弹力衰减失效。安装时要尽量保证弹簧的受力方向和弹簧轴线重合，避免偏载导致弹簧局部应力过大，出现断裂或者永久变形。如果是在有振动的工况下使用，还要考虑设置导向结构或者预压缩量，避免弹簧工作过程中出现窜动、异响。

　　这类弹簧的建模看似简单，实则很多细节会直接影响后续生产和使用：比如两端支撑圈的磨平角度，一般要求磨平部分不少于支撑圈周长的3/4，端头厚度不小于0.125倍线径，这样才能保证弹簧安装后的支撑稳定性；弹簧的自由长度公差需要根据精度等级选取，普通工况下自由长度公差控制在±2%即可，精密定位场景下需要收紧公差到±1%，避免因为长度偏差导致预紧力不符合设计要求。做三维装配时，还要模拟弹簧的压缩状态，检查压缩到工作行程时弹簧的圈与圈之间是否留有足够间隙，避免并圈导致刚度突变，影响设备的运行稳定性。
