工业条码扫描器配套折弯安装支架

　　这套钣金折弯支架主要服务于产线固定式条码识别工位，用来承托SICK CLV690系列工业条码扫描器，把读码器稳定固定在输送线侧方、机架立面或者检测工位旁，让扫描镜头保持预设的对准角度，避免设备运行振动带来的读数偏移。在物流分拣线、包装流水线、自动化仓储出入口这类场景里，读码设备往往不能直接贴装在机架上，一方面要留出镜头对焦距离，另一方面要避让输送物料的通行边界，这类长跨度折弯支架就是为了解决安装位与检测位之间的空间错位问题。

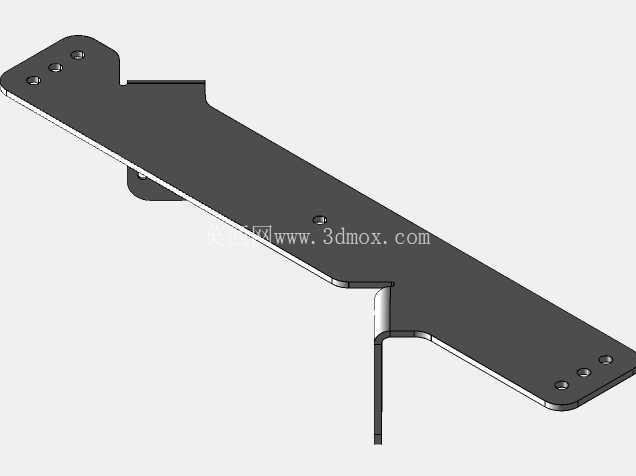

　　从结构形态来看，零件采用薄钢板一体折弯成型，主体是长条形平直承载面，两端分别预留了多组安装孔位：一端的多孔位用来锁紧条码扫描器本体，孔位排布匹配读码器底部的安装螺孔，可在小范围内调整设备的左右固定位置；另一端的孔组则用于把整个支架锁固在设备机架或者立式安装立柱上。支架中段向下冲出垂直折弯的翻边，这个翻边一方面大幅提升长薄板的截面抗弯刚度，让跨度较大的承载面在挂载读码器后不会出现下垂挠曲，另一方面翻边上的预留孔可以配合锁紧件完成侧向定位，防止支架长期受振动出现周向转动。

　　设计过程中优先控制的是安装面的平面度，长条形承载面如果冲压后出现翘曲，会直接导致读码器安装基面倾斜，使得扫描光路偏离预设的条码读取区域，因此折弯工序里特意在承载面两侧保留了小的折边加强结构，不用额外增加加强筋就把薄板的刚性提上来，同时控制整体重量。安装边界上，支架整体呈狭长布局，横向延伸长度适配多数输送线的侧装距离，垂直向下的折弯边高度刚好避开输送面的物料通行高度，不会刮蹭经过的包装箱或者工件；所有孔位都做了沉台或者倒角处理，锁紧螺丝后螺丝头部不会高出承载面，保证读码器贴装时基面完全贴合。

　　在实际选型配套时，这类支架不需要复杂的机加工工序，采用激光切割下料后数控折弯即可成型，加工成本低、一致性好，量产时互换性强，不同工位只要孔位匹配同系列读码器，就可以直接替换安装，不用单独重新设计支座，大幅缩短产线改造的设计周期。
