2.5毫米节距线对板直针连接器

　　这款线对板连接器采用2.5毫米标准节距设计，针位覆盖2到16位区间，可适配不同通道数的信号与小电流传输需求，在消费电子、工控板卡、电源模块、仪器仪表内部布线场景中应用十分广泛。整机装配时，线束端压接对应胶壳后直接插入本针座，即可完成线缆与印制板之间的可拆式电气连接，相比直接焊线，后期检修、模组更换、产线返修都更加便捷，也避免了手工焊线虚焊、扯断线芯的常见问题。

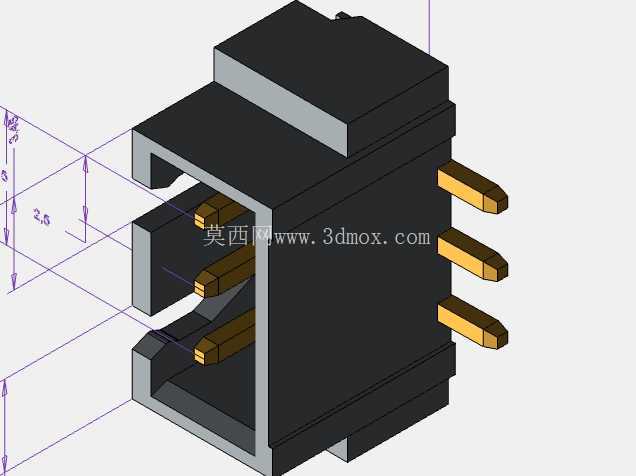

　　从结构上看，针座本体为黑色绝缘塑壳，侧壁伸出三排（图示为3Pin规格）金色方针触点，插针尾部为直插形态，穿过PCB对应开孔后进行波峰焊或手工焊接，塑壳底部的定位台阶贴合板面，焊接时能够自定位，防止过炉过程中器件浮高、偏移。塑壳前端开设导向插槽，两侧带防呆卡扣槽位，配套胶壳插入时顺着导向面滑入，到位后卡扣自动锁合，振动工况下不会出现松脱退针；插槽内部做了防反插结构，反向无法装入，从根源上杜绝装配工位插反线序的人为失误。

　　建模过程中优先还原了实际选型需要关注的所有安装边界：针座本体的长宽高随针位数线性延展，2.5毫米节距决定相邻焊盘中心间距，插针伸出板面的焊接尾长、塑壳离板高度都按厂商常规规格预留，PCB封装开孔尺寸、焊盘外径、丝印外框可以直接从三维投影导出，结构工程师堆叠电路板时，只需核对针座总宽度、塑壳上方预留的插拔操作空间——通常胶壳插拔需要在针座前方留出不小于8毫米的手指或工装操作距离，周边高大元件不能遮挡插槽入口，否则量产装配时无法顺利插线。

　　触点表面镀金处理，接触电阻低、耐氧化，长期通电发热小，适合弱电信号以及额定电流范围内的低压供电回路；绝缘塑壳选用耐温工程塑料，能够耐受回流焊、波峰焊的短时高温，不会出现壳体变形、针位歪斜。设计选型时还要注意板厚适配，直插针尾长度对应1.6毫米常规板厚，若使用厚板需核对针尾穿出长度是否满足焊锡浸润要求；多Pin大位数规格在板上布局时，建议在针座两端预留固定柱或增加焊点加固，避免频繁插拔导致焊盘起翘。整个模型把塑壳倒角、插针楔形端头、内部卡位细节都做了还原，干涉检查、装配模拟、导出二维工程图都可直接使用。
