带开关指示灯四工位金属线路滤波器

　　在工业控制机柜、测试仪器台架、小型精密加工设备的配电输入端，这类集成多组输出插座的金属外壳线路滤波器是解决传导类电磁干扰的核心配套部件，不同于普通民用插排仅做电路转接的设计，这类部件从结构到电气设计都围绕电磁兼容防护展开，首先要解决的就是设备侧产生的高频杂波反向串入公网，同时阻隔公网侧的电压尖峰、浪涌脉冲进入后端精密设备，避免测控板卡信号失真、伺服驱动误触发这类现场常见的干扰故障。

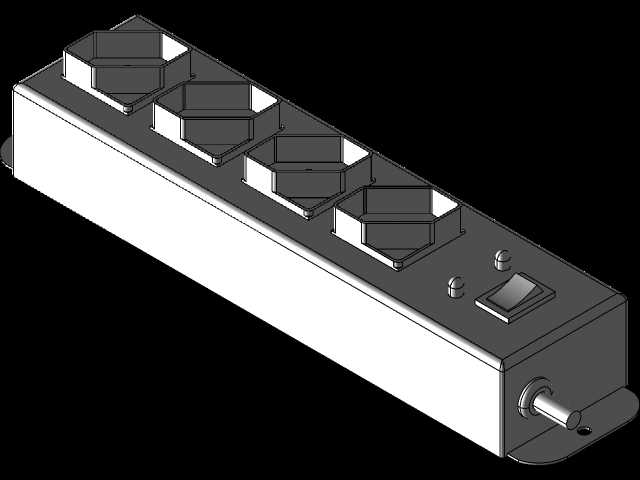

　　从结构设计逻辑来看，整体采用拉制铝型材做主体壳体，一方面金属材质本身可以形成连续的法拉第屏蔽笼，把内部滤波电感、电容组件的电磁辐射封闭在壳体内，避免自身成为辐射干扰源，另一方面铝型材的散热性能优于塑料壳体，滤波电感长期带载工作产生的温升可以通过壳体快速散出，适配工业场景下7*24小时连续通电的使用需求。壳体前端排布四个符合对应电压等级的电源插座，每个插座的接触弹片都采用高弹性铜材镀镍处理，既保证插拔时的接触压力，减少接触电阻带来的发热问题，也能避免长期使用后氧化导致的接触不良。插座旁侧集成的船型开关直接串接在主输入回路，开关带的指示灯并联在输出端，通电状态下可以直观判断后端是否带电，不用额外配置电压检测装置，日常设备通断操作不用反复插拔总输入插头，减少接插件的磨损频次。

　　壳体侧面的输入接线端采用锁线式接线柱，进线处做了橡胶护线圈结构，避免金属壳体边缘割破线缆绝缘层造成短路风险，接线柱旁预留的接地端子直接和金属壳体连通，保证滤波电路的共模泄放路径阻抗足够低，这也是这类滤波器滤波效果达标的关键结构细节，如果接地路径接触电阻过大，共模干扰无法有效泄放，滤波性能会直接下降40%以上。壳体底部预留的两个安装固定耳，开有长圆形安装孔，安装时可以根据机柜内的安装螺柱位置微调固定距离，不用严格匹配孔位公差，适配不同厂家的机柜安装梁尺寸，安装耳和壳体之间做了折弯加强处理，避免长期使用后固定耳变形导致部件移位。

　　设计过程中需要重点把控几个边界尺寸：首先是整体宽度方向要适配标准19英寸机柜的安装空间进深，不能超出机柜内理线架的预留位置，插座之间的中心距要留足18mm以上的间隙，保证相邻位置插装带大体积电源适配器的插头时不会互相干涉，很多同类产品因为插座间距预留不足，实际使用时相邻插座只能空置，造成接口浪费。开关的安装高度要突出壳体表面3mm左右，既不会因为突出过多被意外触碰断电，也不会因为和壳体齐平导致操作时需要抠动开关，影响操作便利性。输入线缆的弯曲半径要预留至少5倍线缆直径的空间，避免进线处线缆过度弯折导致线芯断裂。

　　这类部件的实际使用场景覆盖很广，从实验室的测试仪器配电、车间小型自动化设备的输入端防护，到办公区域精密电脑、服务器的电源防护都能适配，金属壳体的抗冲击性能也远好于普通塑料插排，在车间多尘、有轻微振动的环境下也能稳定工作，不会因为壳体开裂导致内部电路暴露。内部滤波电路的布局上，电感组件会做灌封处理，既可以固定电感磁芯避免振动产生异响，也能进一步隔绝电感的漏磁影响周边敏感元件，输入和输出回路在壳体内会做物理分隔，避免输入侧的干扰直接耦合到输出回路，抵消滤波电路的作用。和分体式滤波器加外接插排的方案相比，这种集成式设计减少了中间的接插件连接点，降低了接触不良的故障点，整体占用的安装空间也更小，机柜内布线更加整洁，不用额外做扎带固定多段转接线缆。
