法兰式活塞振动器结构设计

　　这款活塞式振动器的结构设计，核心围绕工业场景中料仓堵料、物料架桥的破拱需求展开，同时兼顾小型工件振实、管路防堵的辅助激振用途。从实际应用反馈来看，这类振动器常被安装在料仓锥段外壁、小型输送料道侧壁、筛分设备的进料端，依靠活塞高频往复产生的定向激振力，打散物料间的静摩擦力与咬合作用力，避免粉体、小颗粒物料在仓壁堆积架桥，相比偏心轮式振动器，活塞式结构的激振方向更可控，对安装基面的附加扭转载荷更小，适合对振动方向有明确要求的工位。

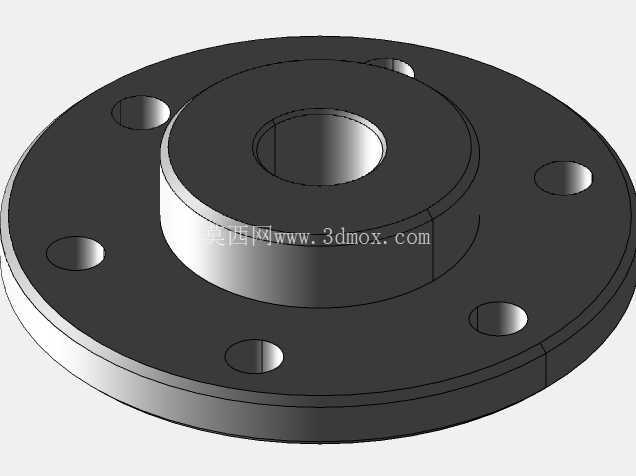

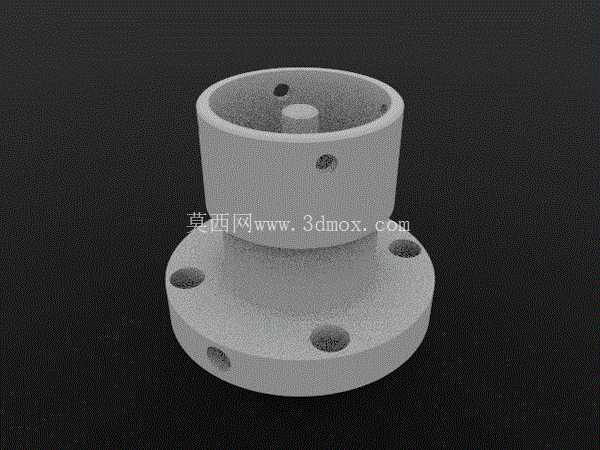

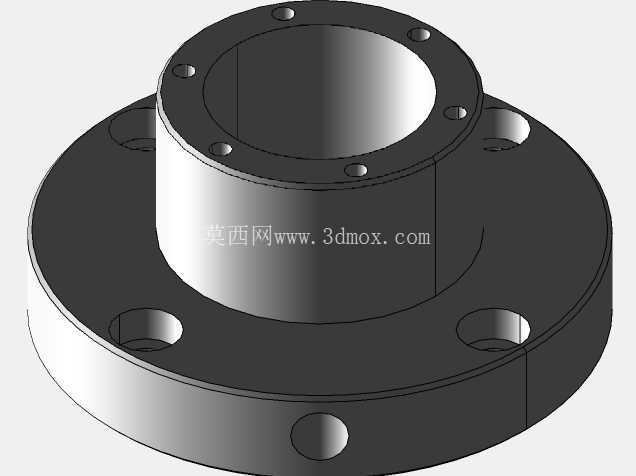

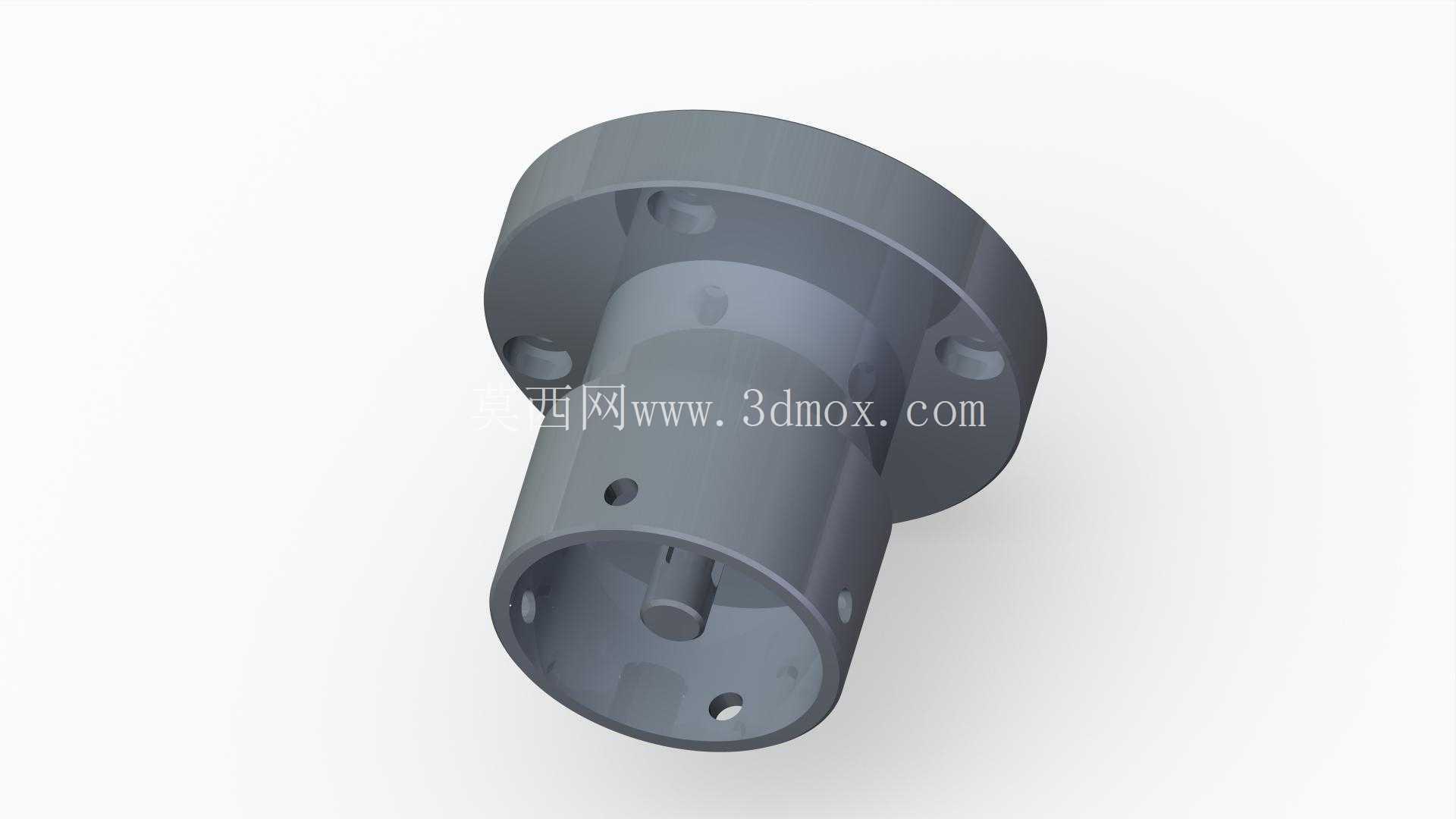

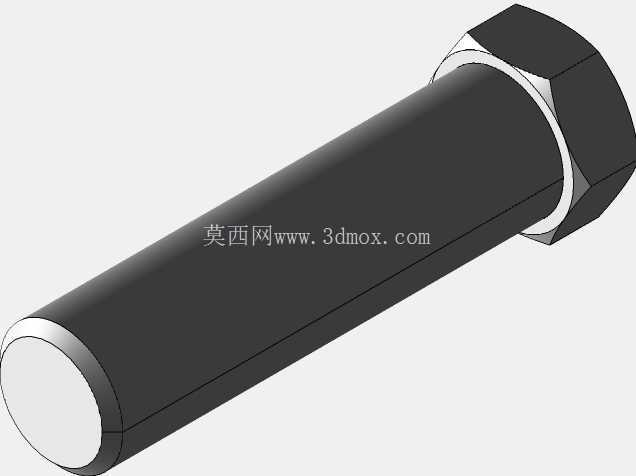

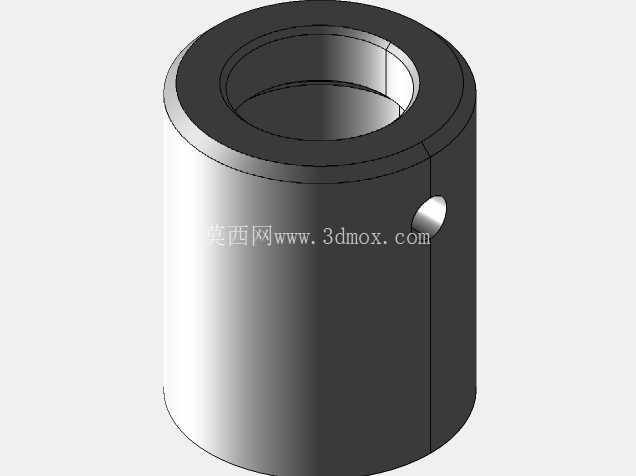

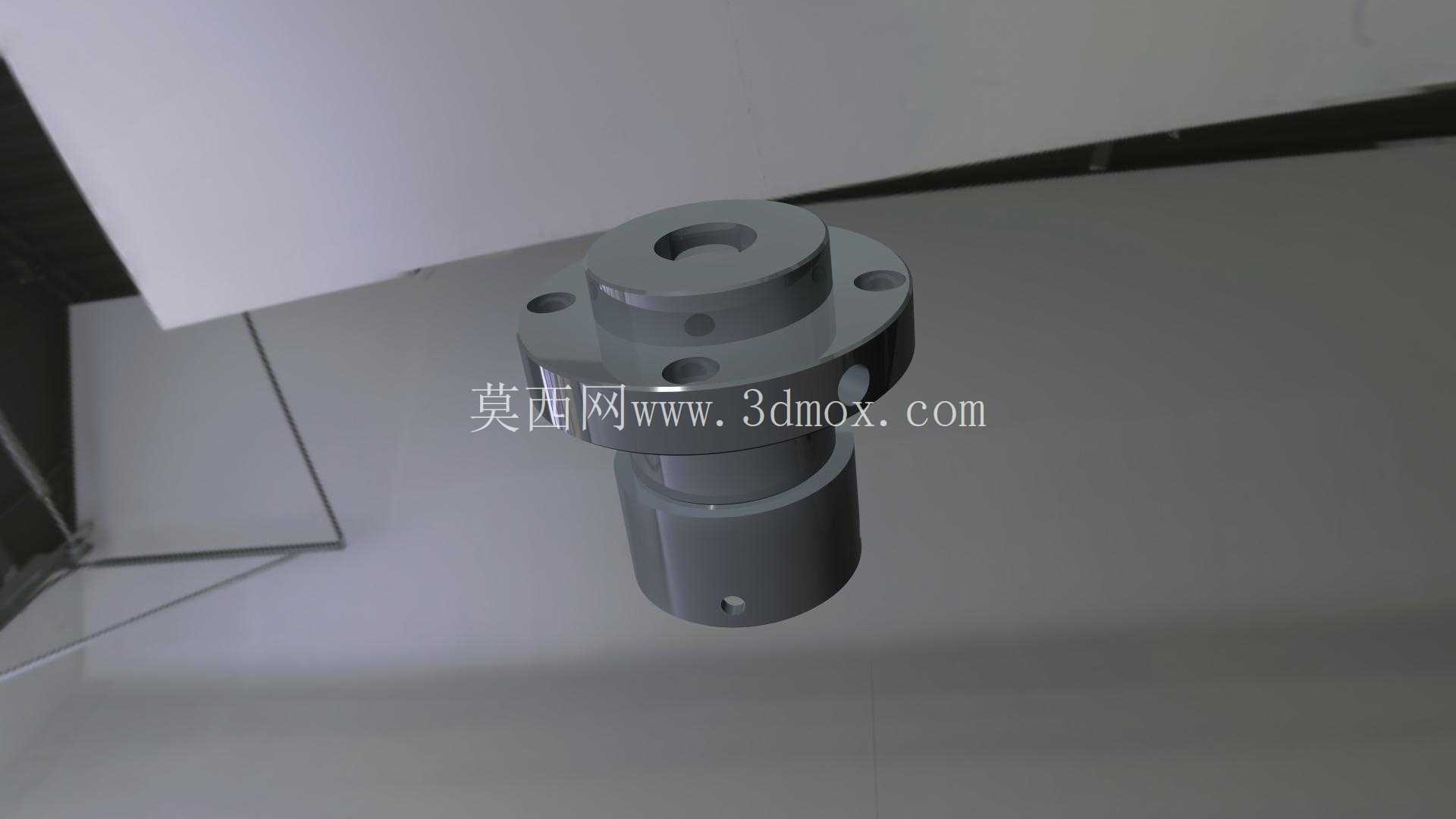

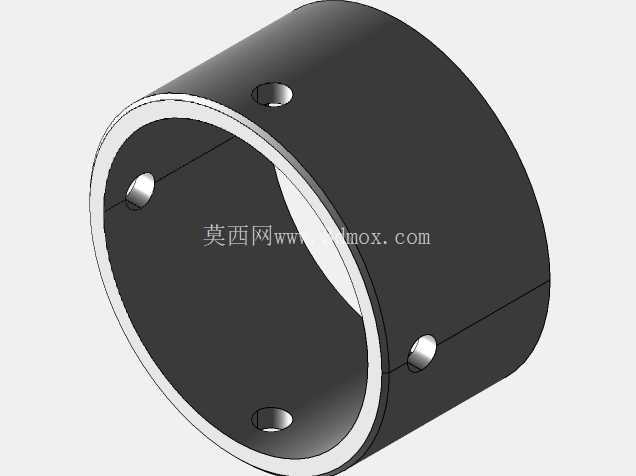

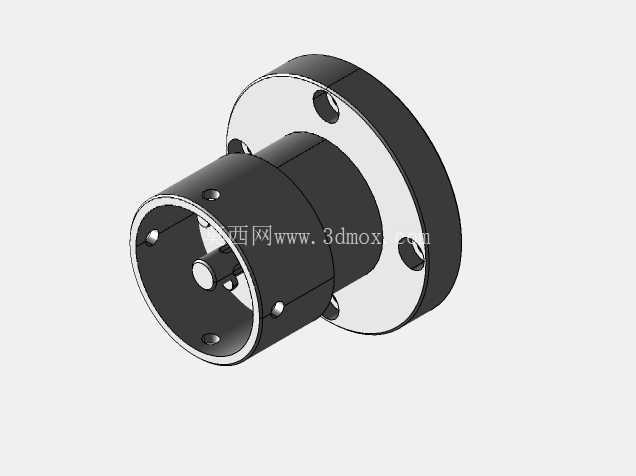

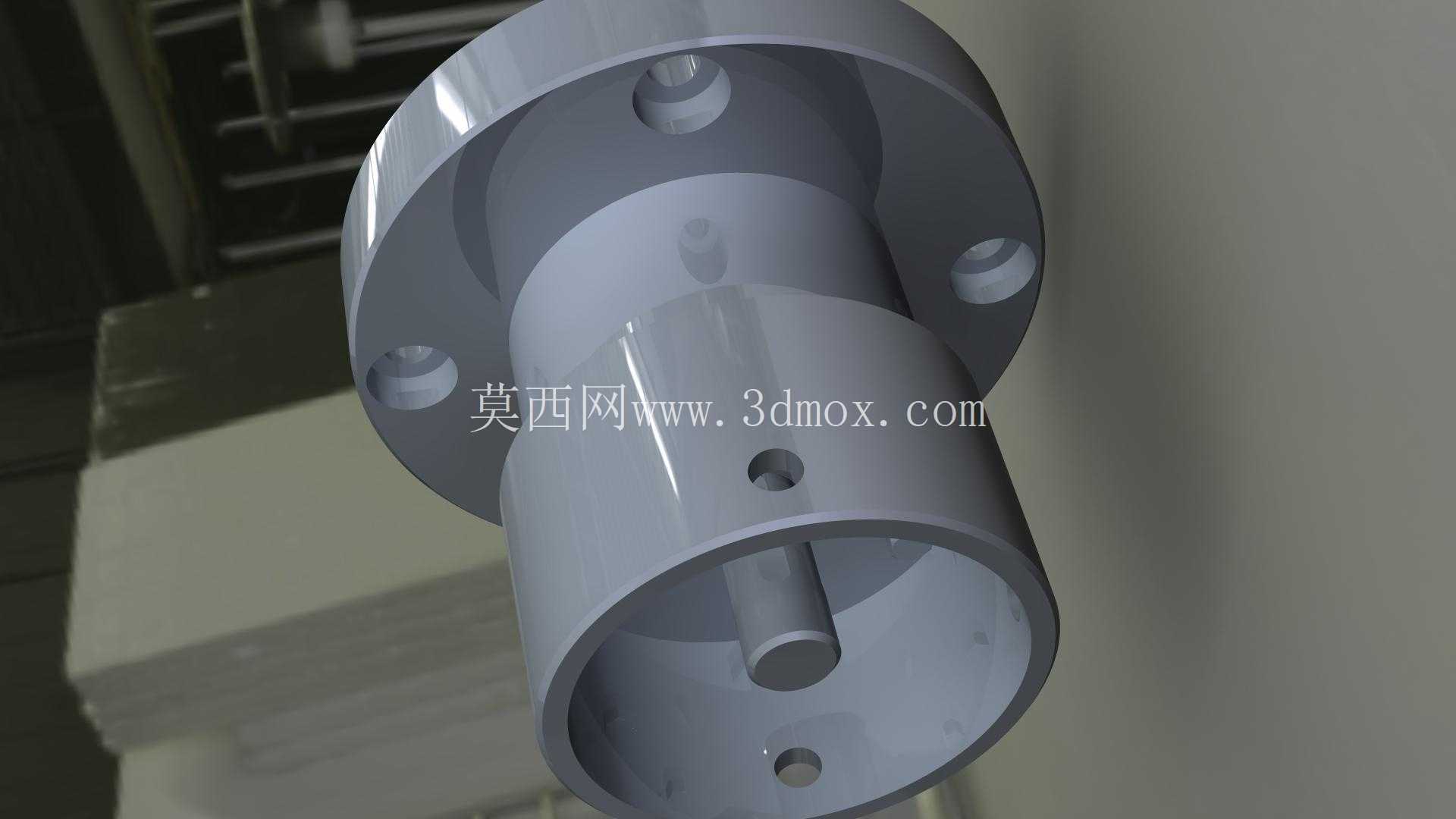

　　设计阶段首先敲定了法兰安装的基座形式，底部法兰盘均匀分布6个安装通孔，孔位采用跨中分布设计，适配常规工业安装的螺栓孔距标准，安装时无需额外制作转接板，可直接通过螺栓固定在壁厚8mm以上的设备外壁，法兰与上部缸体采用一体化同轴结构，避免分体装配带来的同轴度误差，减少活塞往复运动时的偏磨问题。上部缸体为中空筒状结构，侧壁开设的径向小孔为排气与进气通道，不同孔径的孔位对应不同的气路接口尺寸，可适配常规气动系统的气管快插接头，缸体内部的活塞行程经过匹配设计，在0.4-0.6MPa的常规工厂气压下，可产生稳定的高频往复运动，激振力可通过进气压力进行线性调节，适配不同物料的破拱需求。

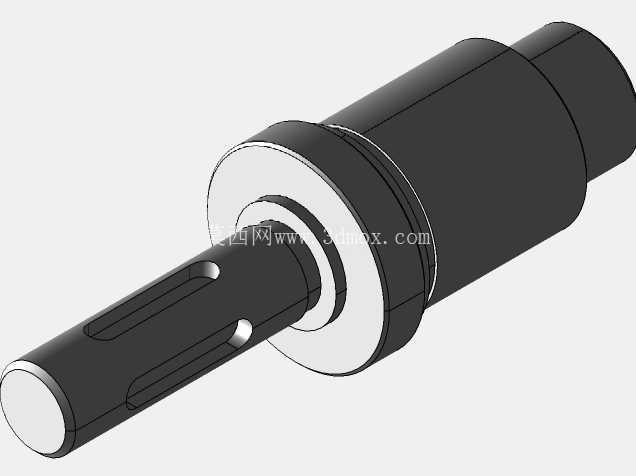

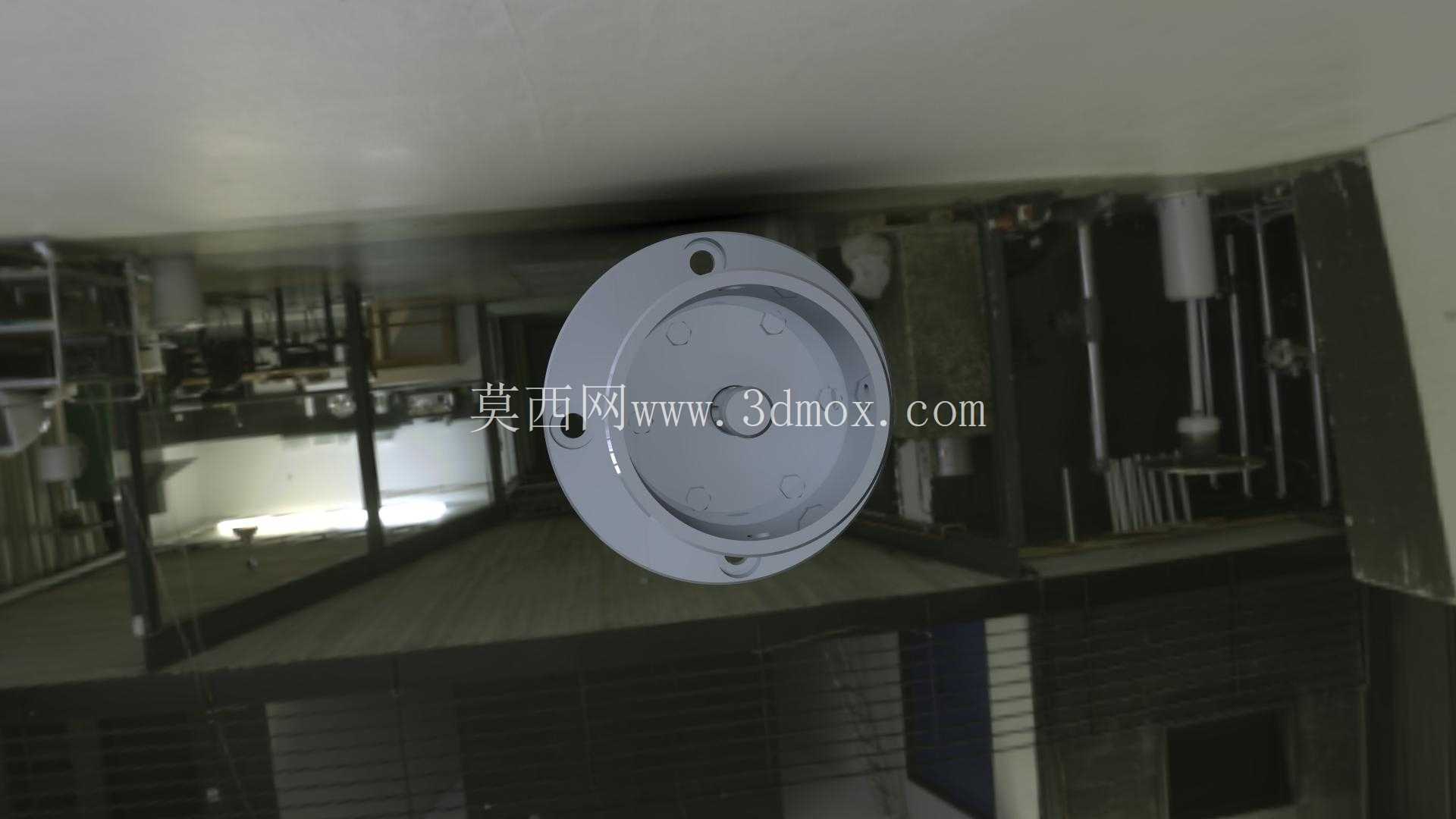

　　从安装边界来看，该振动器整体轴向高度控制在适配狭小安装空间的范围内，最大外径不超过同规格激振力的偏心振动器尺寸，安装时需保证法兰基面与设备安装面的平面度误差不超过0.1mm，避免安装应力导致缸体变形卡滞活塞；缸体顶部的中心凸台为活塞行程限位结构，侧壁的小孔需在安装时避开设备的加强筋位置，保证气路通畅无遮挡。结构细节上，法兰盘边缘做了倒角处理，避免安装时割伤操作人员，缸体外壁无多余突出结构，可在粉尘、轻度潮湿的工业环境下稳定运行，活塞与缸体的配合间隙经过反复校核，既保证运动顺畅无卡滞，又避免间隙过大导致气压泄漏损失激振力，日常维护时仅需定期从气路接口注入少量润滑脂，即可保证长期运行的可靠性。
