曲面异形玻璃把手杯结构造型设计

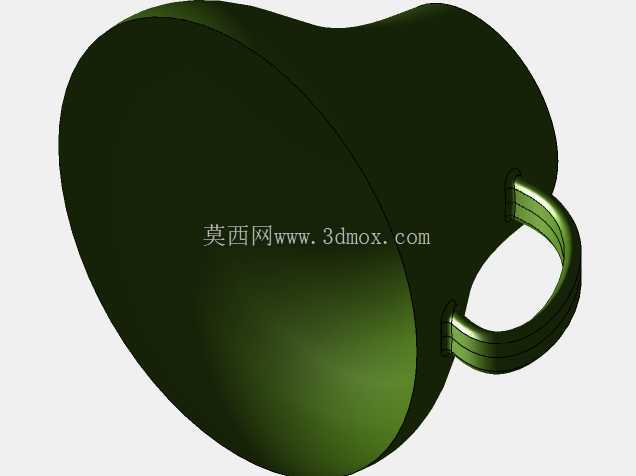

　　该造型围绕一只带侧置把手的异形玻璃容器展开，主体轮廓并非规则回转体，而是由多段自由曲面连续过渡形成的非对称杯身。杯体一侧保留较大的弧形开口与薄壁边界，另一侧通过收腰式曲面形成握持视觉重心，整体壁厚在模型中以均匀偏置方式控制，适合表现玻璃制品在吹制或热成型过程中的材料分布特征。把手采用双支连接结构，上端与杯身侧壁高位衔接，下端在杯身中下部汇合，形成封闭握持空间；连接处没有采用生硬的直角搭接，而是通过圆角和局部加厚曲面分散应力，避免玻璃件在转角位置出现应力集中。

　　从实际使用场景看，这类结构可用于日用玻璃杯、装饰容器、实验用小型器皿或展示类透明件的方案验证。杯身大弧面便于清洁与液体倾倒，侧置把手能够隔离杯体温度，在盛装热水或低温饮品时提升握持安全性。异形轮廓虽然增加了成型难度，但也使产品在陈列、包装和人机握持方面具有更强的识别度。建模时需要重点控制杯口边缘、底部过渡区以及把手根部的曲面质量，尤其是杯身与把手相交位置，应保证曲率连续，避免后续渲染出现褶皱或反光断裂。

　　设计思路上，先由主体轮廓曲线搭建杯身的空间形态，再通过边界曲面、扫掠和修剪操作确定开口与外壁；内壁依据玻璃工艺厚度进行偏移，底部区域可适当增加壁厚，以提高放置稳定性。把手部分不宜仅按简单圆管处理，其截面应随握持路径略微变化，在靠近杯壁处扩大连接面积，在手握中段保持圆润截面。外形边界需要兼顾包装尺寸和人手握持范围，杯身最大宽度、把手外伸量以及杯底支撑直径应协同设定：外伸过大易造成包装空间浪费和碰撞破损，外伸过小则无法形成有效握持。

　　安装与放置边界主要体现在杯底支撑面和桌面接触区域，底部应形成连续或近似连续的支撑环，避免模型在工程评审中出现线接触或点接触。杯口边线需保持顺滑，壁厚沿周向尽量一致，以便后续进行模具分型、热成型分析或透明材质渲染。对于结构设计人员而言，该案例的价值不在复杂机构，而在自由曲面与薄壁日用制品之间的工程平衡：既要保留异形外观，又要让壁厚、过渡圆角、把手连接和支撑边界满足可制造、可握持、可放置的实际要求。
