减压阀阀体零件三维结构与工程图

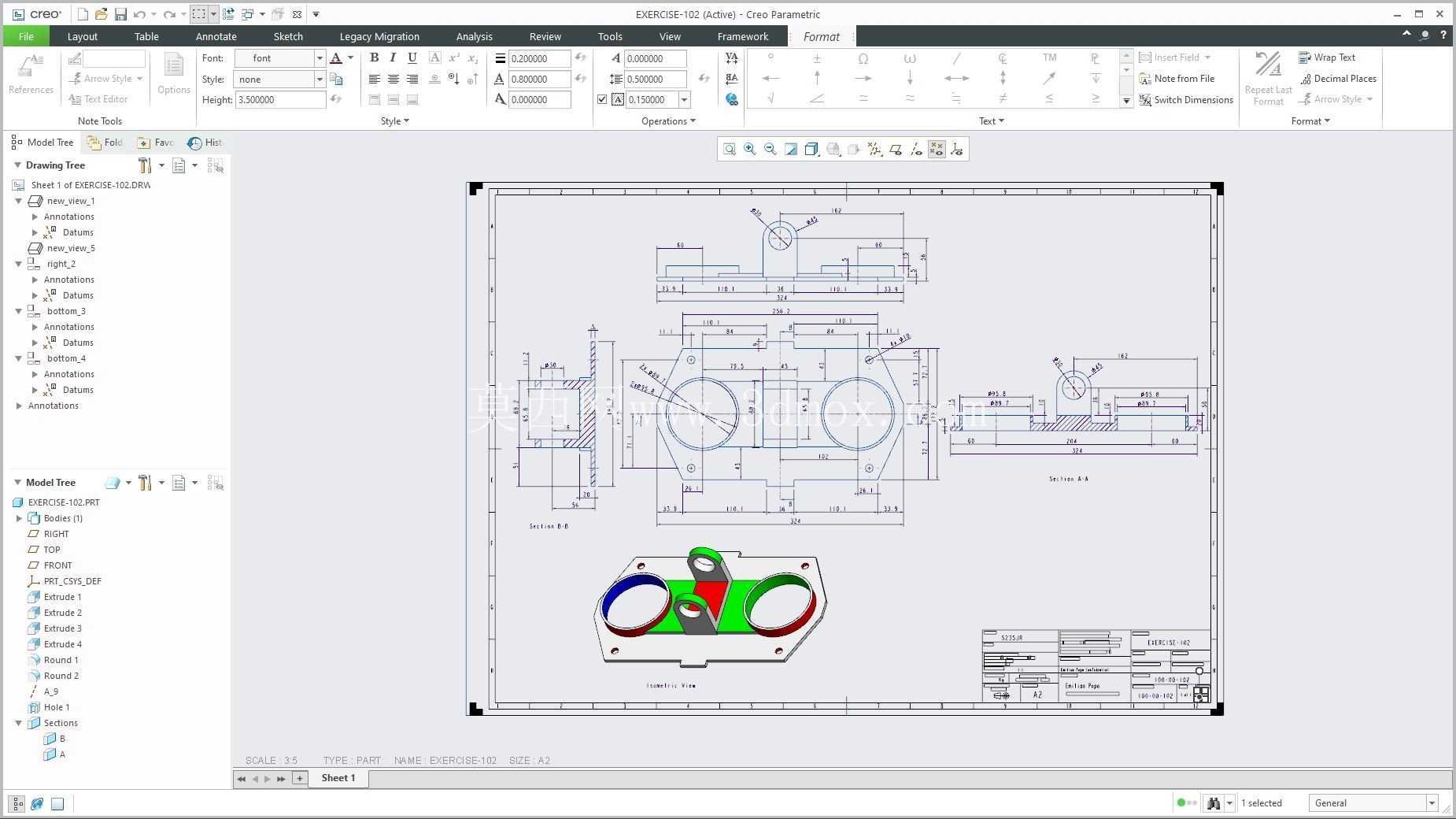

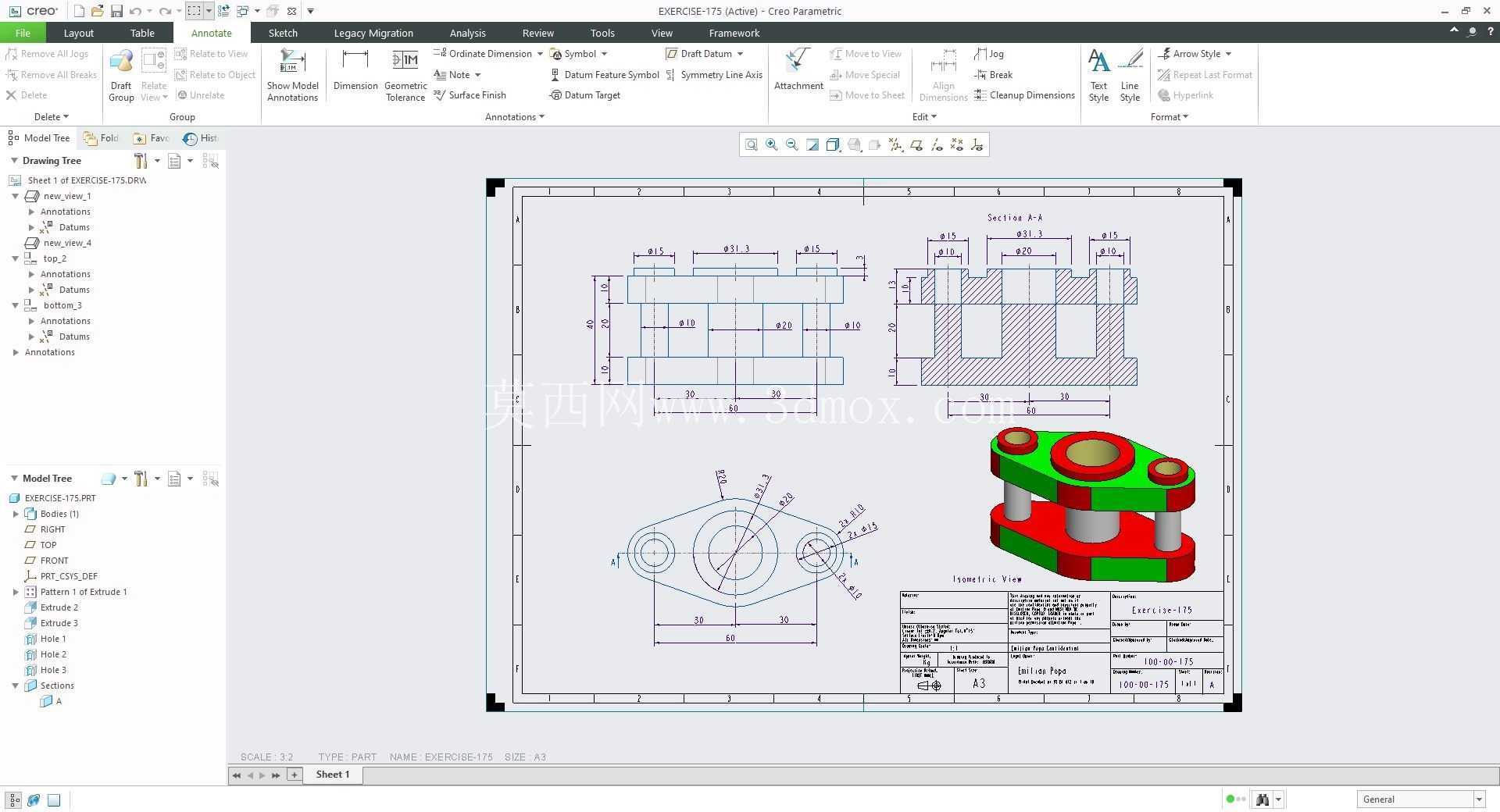

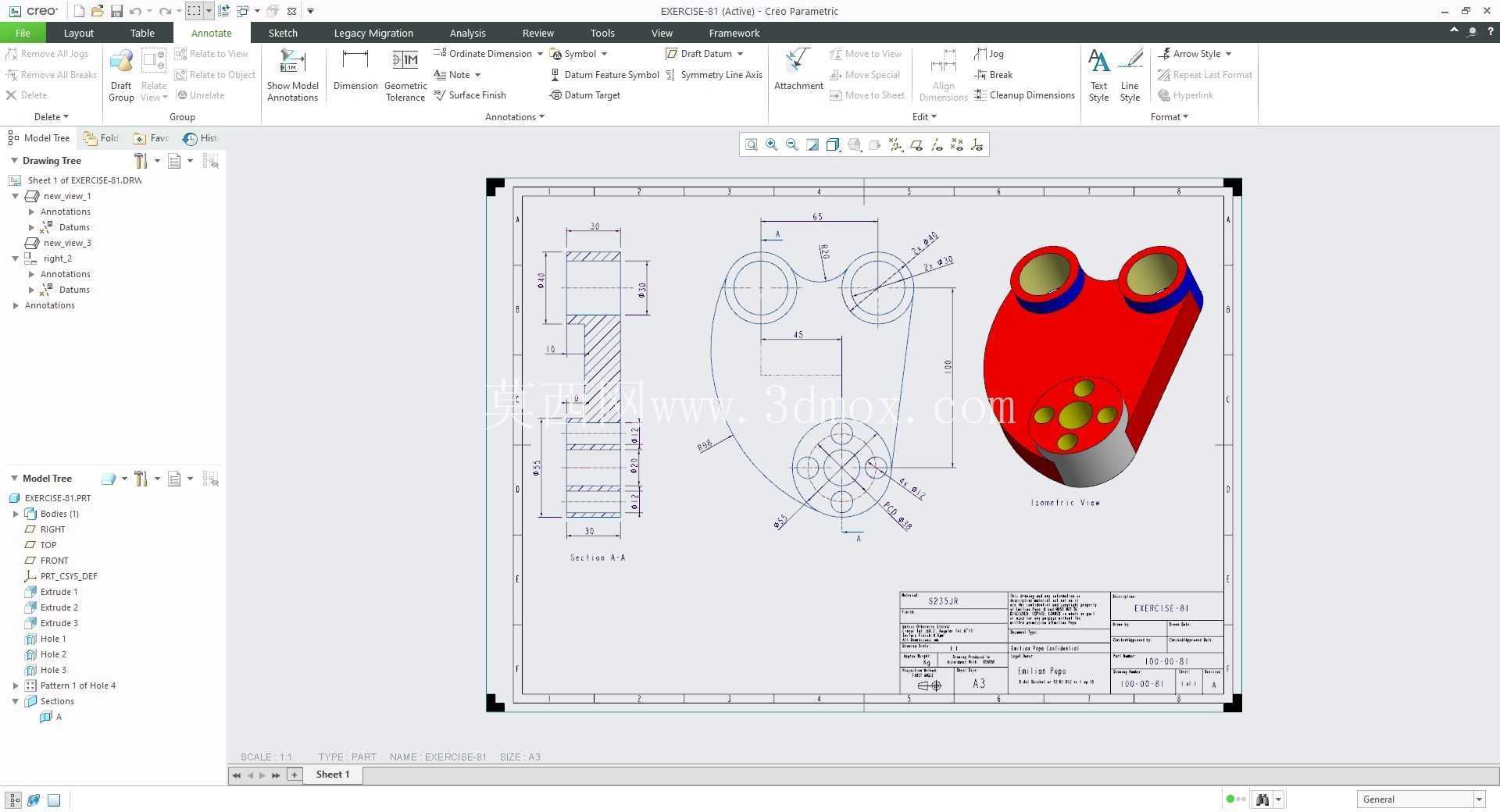

　　阀体类零件在压力调节管路中承担介质导向、阀芯容纳和接口定位的作用，其结构既要保证流道连续，也要兼顾加工基准、密封面位置和外部安装空间。该三维作品围绕减压阀典型阀体展开，模型中可以看到上部两个并列的圆形接口、下部主腔结构以及侧面多组孔位，外形并非简单块体，而是由圆弧轮廓、斜向边界、凸台和沉孔共同构成。工程图视图同步表达了二维尺寸关系，左侧剖视图呈现内部台阶与壁厚变化，右侧立体模型则用于核对孔口倒角、颜色区分区域和端部装配关系。

　　从实际使用场景看，这类阀体通常安装在气动、液压或工艺管路中，上游压力进入腔体后，通过阀芯、弹簧或膜片组件的作用维持下游压力稳定。两个顶部接口可对应压力输入、输出或检测通道，具体流向需要结合装配关系确定；下部较大的圆柱区域为阀芯运动提供容纳空间，周围小孔则用于端盖固定、定位销安装或辅助流道连接。设计时不能只关注外观曲面，更要保证各孔轴线之间的位置度、接口端面的平面度以及内腔与外轮廓之间的最小壁厚。

　　建模思路上，先建立主体轮廓和对称基准，再按加工顺序切除孔系、沉台和倒角，能够减少特征之间的参照混乱。上部双耳式接口区域承受管路连接载荷，孔周需要保留足够材料；斜置外轮廓虽然有利于缩小包络，但在数控加工中会涉及装夹方向和刀具可达性，因此圆角过渡不能随意设置。内腔台阶应与阀芯行程、密封件压缩量和装配导向长度相匹配，过短的导向段容易造成阀芯偏磨，过厚的壁厚又会增加零件重量和外形尺寸。

　　安装边界方面，模型的外接空间主要由顶部两孔中心距、下部腔体直径、侧面凸台高度和底部端面位置决定。管路布置时，应在接口周围预留扳手操作距离，在端盖固定孔附近留出螺钉装入空间，同时避免相邻管路与阀体斜面发生干涉。工程图中的剖视和尺寸标注可用于检查加工基准是否统一：通常以底部端面或主孔轴线作为基准，再推导出各连接孔位置。对于需要试制的人员，三维模型还可用于干涉检查、装配模拟和毛坯尺寸估算，重点核对密封面宽度、孔口倒角、螺纹底孔深度以及曲面与平面交接处的加工可行性。
