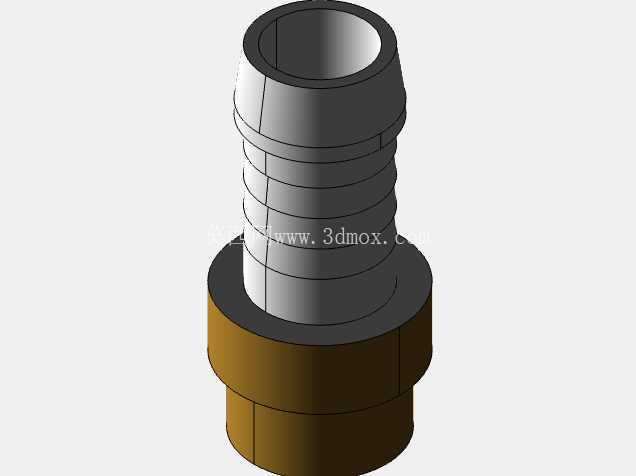

服务器水冷快插宝塔接头三维结构

　　该零件为服务器液冷系统中使用的软管快插宝塔接头，主要承担冷板、分水排与输水软管之间的快速连通任务，在高密度机柜、PCIe扩展卡、存储阵列等内部空间受限的散热场景中较为常见。接头一端采用外螺纹或基座配合结构，用于固定在水冷头、分水器或设备接口上；另一端设计多级环形倒刺，插入橡胶管、硅胶管或PU软管后，可通过管箍或卡箍压紧，形成可靠的防脱密封连接。

　　从结构上看，下部为带六角或多边形受力面的金属基座，便于扳手施加拧紧力矩，避免装配时打滑；中部过渡段控制流道变化，减少台阶处的涡流和压损；上部多级宝塔齿沿轴向依次分布，齿形外侧带有导向锥面，软管推入时阻力较小，拔出时倒刺嵌入管壁，能够承受液冷回路中的循环压力与轻微拉扯。内部为贯通流道，孔径需兼顾流量需求与壁厚强度，避免通流面积过小导致冷却能力下降。

　　建模时先以回转体思路完成主体轮廓，通过旋转特征构建中心孔、外锥面、宝塔齿和基座外形，再对六角装配面、密封端面及倒角进行细化。多级倒刺不宜简单复制，需结合软管内径、壁厚和材料硬度调整齿距、齿高与导向角；齿峰过锐会割伤管壁，齿高不足则容易渗漏或脱管。基座与螺纹连接区应保留足够壁厚，以承受拧紧应力和冷却液压力波动。

　　安装边界方面，接头轴向长度需避开服务器内部线缆、风扇和PCB元件，六角部位要预留扳手空间；软管弯曲半径不能过小，否则会造成折管、流量下降。相邻接头之间应留出手指和卡箍操作距离，端部倒刺区需完全插入软管，卡箍位置应压在有效齿段上。密封端面加工垂直度、流道口圆角以及外表面粗糙度，都会直接影响装配效率和长期运行可靠性。
