工业嵌入式工控设备防护机箱结构

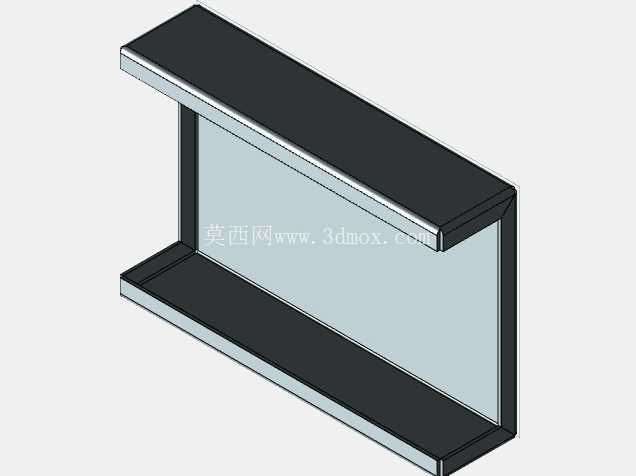

　　这套壳体结构面向工业现场嵌入式安装的控制类设备开发，整体采用上下平行承载边搭配侧部封闭立板的框架构型，既可以作为小型工控主机的外置防护壳，也可适配工位端数据采集终端、产线操作面板的外罩使用，在车间控制柜内嵌、设备机架侧装、自动化工位旁壁挂这类场景中，壳体的外伸上下边沿可直接搭在安装工位的预留卡槽内，不需要额外设计复杂的挂接支架，安装时只需从卡槽侧向推入，再通过边沿预留的锁付点位完成固定，就能让壳体正面与安装面保持齐平，不会突出过多占用通道操作空间。

　　从结构设计逻辑来看，上下两层水平钣金边采用折弯成型工艺，边沿做了折边加强处理，避免薄钣金在长期受力后出现翘曲变形，上层边可作为设备顶部的挡尘檐，阻挡车间落灰直接堆积在壳体接缝处，下层边则承担承托作用，内部安装的电路板、电源模块固定支架都可以直接锁附在下层边的预留安装位上，侧部整块立板作为设备的侧封与安装基准面，板面平整度控制在钣金加工常规公差范围内，既可以在板面开孔拓展外接接口，也能作为散热面贴合导热衬垫，将内部元件运行产生的热量传导到壳体外部。

　　设计过程中优先考虑了现场安装的边界兼容性，壳体整体进深控制在常规工控柜预留安装腔的尺寸区间内，上下边沿的外伸宽度比中间腔体宽出一定距离，刚好匹配市面标准机柜的卡槽宽度，侧向推入后不会出现腔体晃动的问题；壳体前后方向预留了足够的操作空间，前端面可根据需求加装面板贴膜、操作按钮或者显示窗口，后端面预留走线空位，方便内部线束与柜内主控线路对接。

　　结构上没有多余的复杂曲面，全部采用规则钣金折弯拼接，加工时不需要开模，通过激光切割下料、数控折弯、边角焊接打磨即可完成成型，后期改型时只需调整上下边的长度或者立板的高度，就能适配不同尺寸的内部电路板，小批量定制场景下的加工成本更低。壳体的接缝处采用错位搭接设计，拼接后缝隙均匀，既可以阻挡车间内的切削液飞溅、粉尘进入腔体内部，也能避免拼接处出现锐边，安装维护时不会划伤操作人员。在内部布局层面，腔体的净空尺寸预留了元件安装的冗余空间，常规的迷你工控主板、接线端子排、小型开关电源都可以合理排布，立板内侧预留的安装柱位可直接固定电路板，不需要额外在腔体内焊接支撑支架，整体装配流程简单，现场维护时拆开侧封板就能直接接触内部元件，检修操作的可达性较好。针对工业现场的振动工况，壳体的折弯边自身形成了加强筋结构，整体刚性远高于单片平板弯折的简易外壳，设备运行伴随的轻微振动不会让壳体产生共振异响，长期使用后拼接位置也不会出现松脱变形。
