八十毫米铝制电脑水冷散热排结构

　　这套散热部件面向紧凑型电脑水冷回路设计，主体采用铝制换热排与侧置水室组合形式，适配80mm风扇安装边界，常见于小机箱、ITX平台、激光小功率模组、嵌入式工控机以及需要限制厚度的液冷系统中。它的作用不是单纯承担外观件，而是在冷却液经过发热器件后，通过密集流道和外侧风道把热量转移到环境空气中，因此结构上既要保证水路密封和流阻可控，也要兼顾风扇固定、管路朝向、机箱间隙和后期维护。

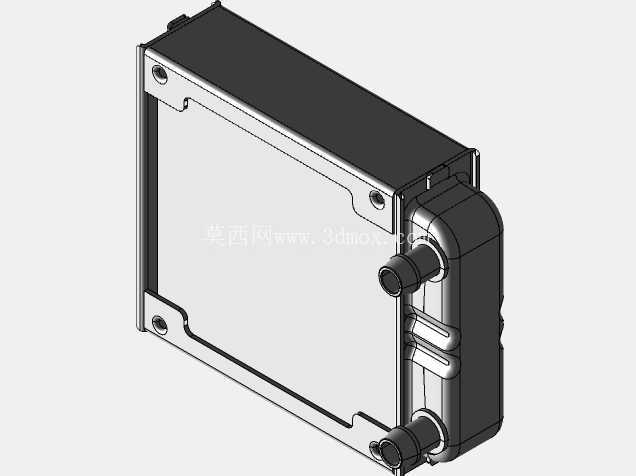

　　从外形布置看，散热排整体接近矩形盒体，主平面用于贴合风扇或形成进风面，四周预留安装孔位，孔位间距围绕80mm规格风扇展开。侧边水室向外凸出，两个管路接口集中在同一侧，便于在狭窄机箱内连接软管，也能减少管路跨绕。接口采用圆柱伸出结构，建模时需要保留足够的管壁厚度和接头装配空间，实际选型中还要核对软管内径、快拧接头六角尺寸以及弯折半径，避免装机后管路与内存、显卡供电线或机箱侧板干涉。

　　设计思路上，这类散热排不能只看外部长宽。换热核心内部通常由多通道铝片或微流道构成，水流从一侧接口进入水室后被分配到多条通道，再汇集至出口；空气则由风扇强制穿过散热鳍片，形成气液两相逆向或交叉换热。外部壳体承担封水、承压和安装定位作用，边角做了加厚与过渡，螺钉孔周围保留凸台，防止锁紧时局部变形。侧水室与主排体之间的连接区域是密封重点，若用于工程建模，应把焊缝、密封圈或压合边按实际工艺表达清楚，不能简单做成一个实心黑盒。

　　安装边界方面，80mm规格意味着它比常见120mm冷排更适合狭小空间，但风量和换热面积也相应受限。结构工程师在布局时需要同时校核三个方向：主平面方向要留出风扇厚度和螺钉沉入量；管路侧要留出接头、软管弯曲和手指操作空间；背部则要确认鳍片不与主板元件、线束或硬盘架接触。若用于工控设备，还应考虑振动环境下风扇螺钉的防松、铝件与异种金属连接时的电偶腐蚀，以及冷却液长期循环对内壁的适应性。

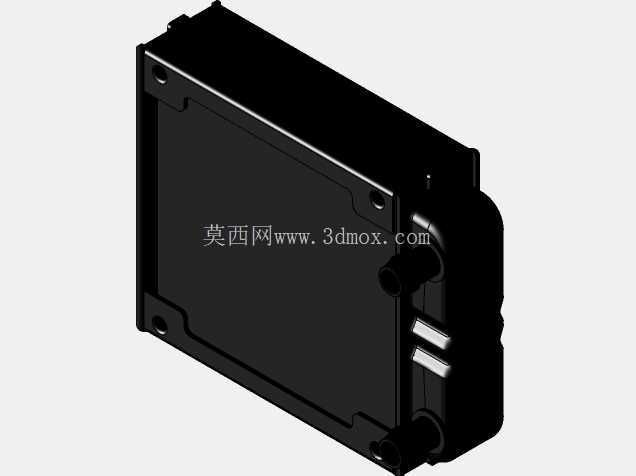

　　三维建模过程中，可先按安装包络建立矩形主排体，再处理侧置水室和接口的相对位置。安装孔建议做成独立特征，方便按不同风扇标准调整孔距；水嘴外径、内径和根部圆角应分层建模，以便后续导出干涉检查数据。外观面可以保留阳极氧化后的黑色质感，但工程评审重点仍在水路走向、密封边界、风阻空间和维护可达性。对于小功率CPU、紧凑型电子舱或桌面实验设备，这种薄型铝制散热排能够在有限体积内提供稳定换热能力，也便于通过串接方式扩展冷却容量。
