镗床锻辊轴加工工装三维结构

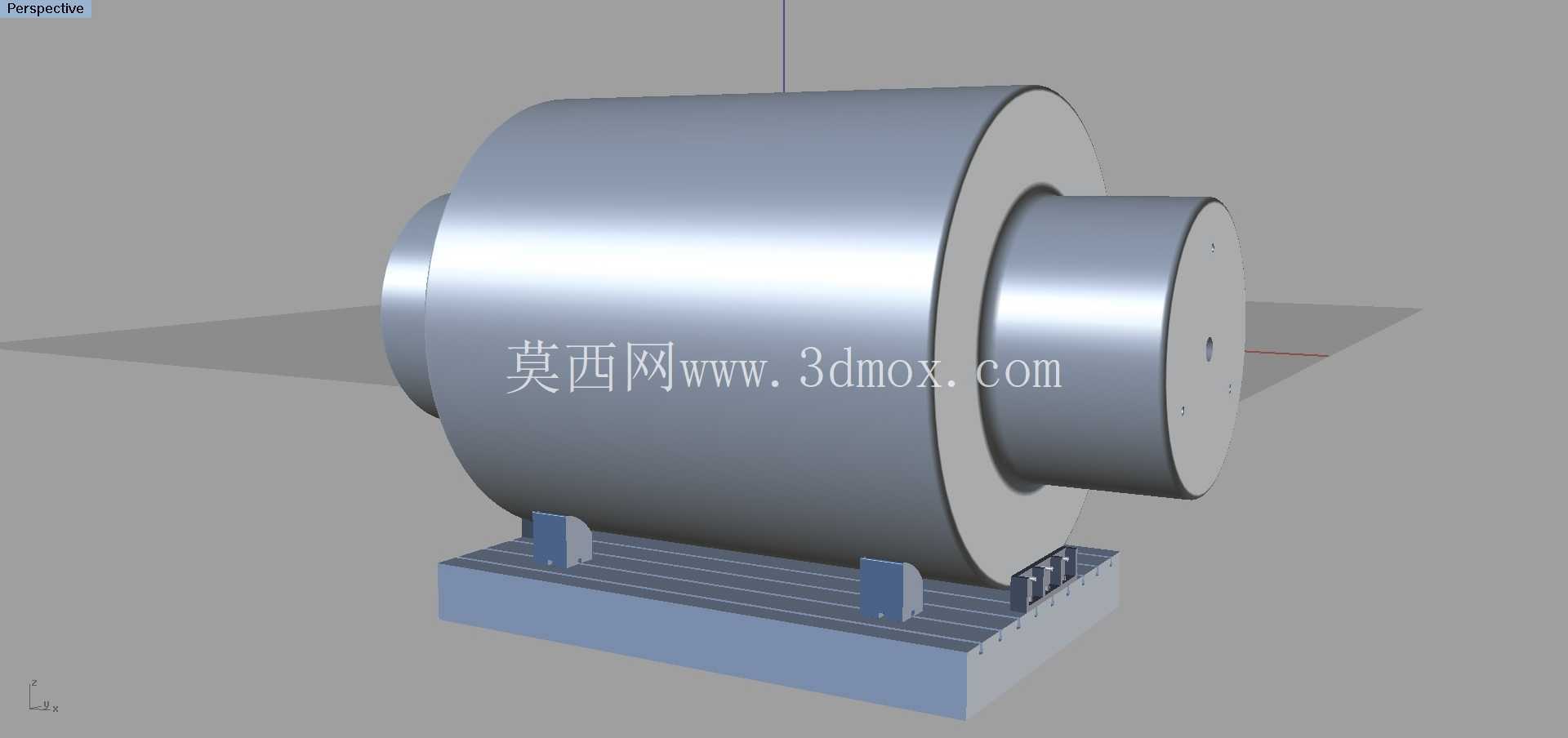

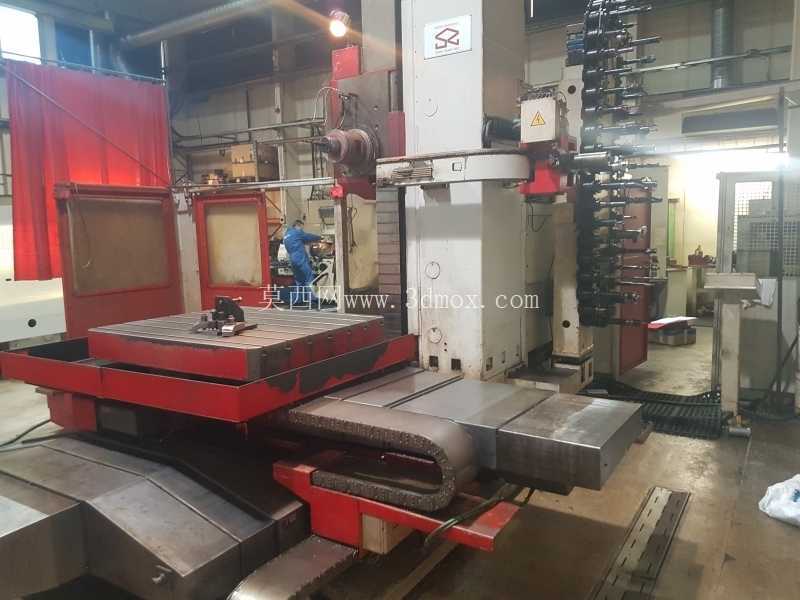

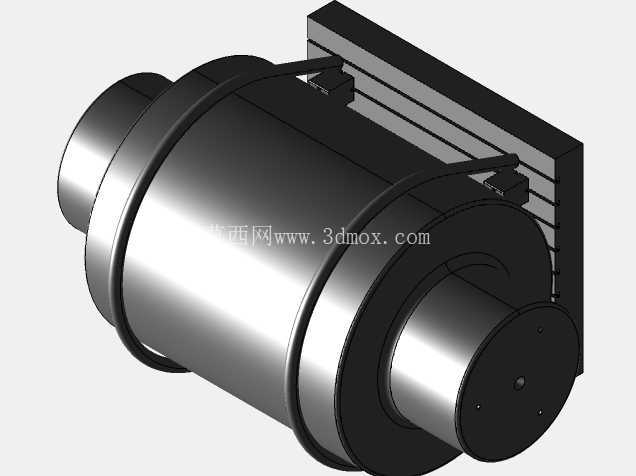

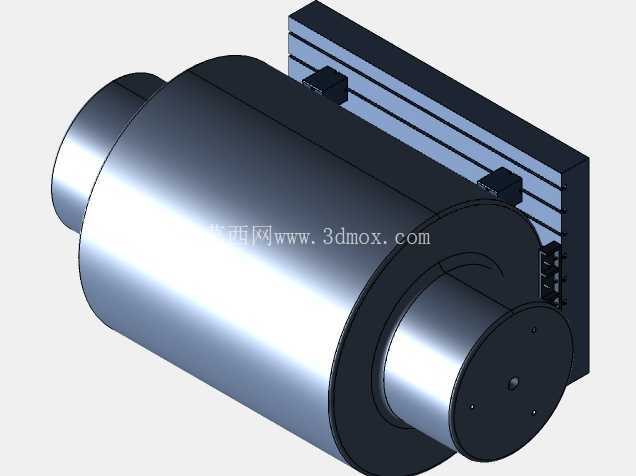

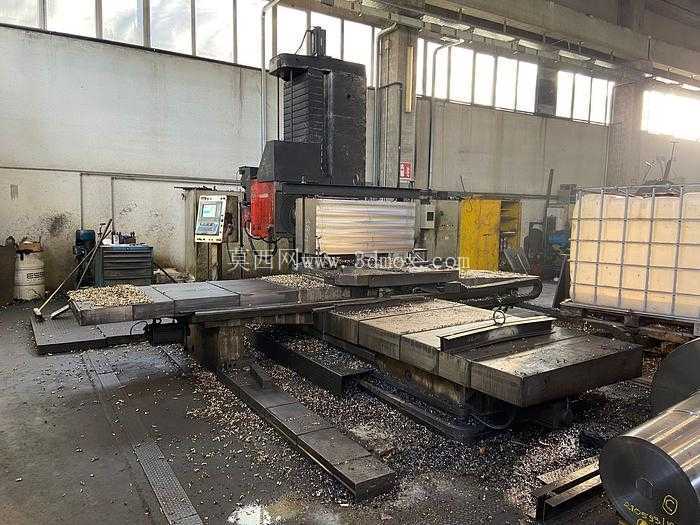

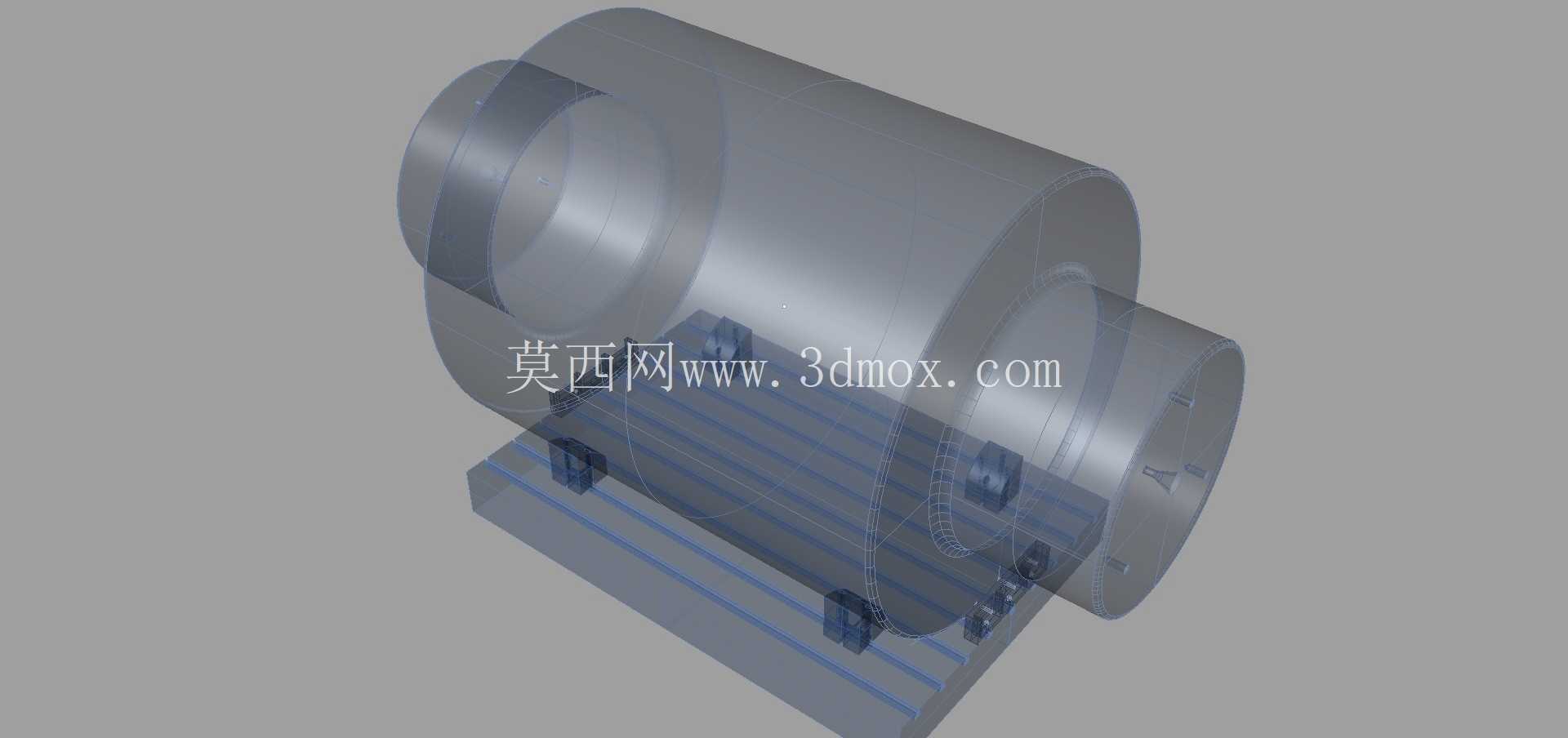

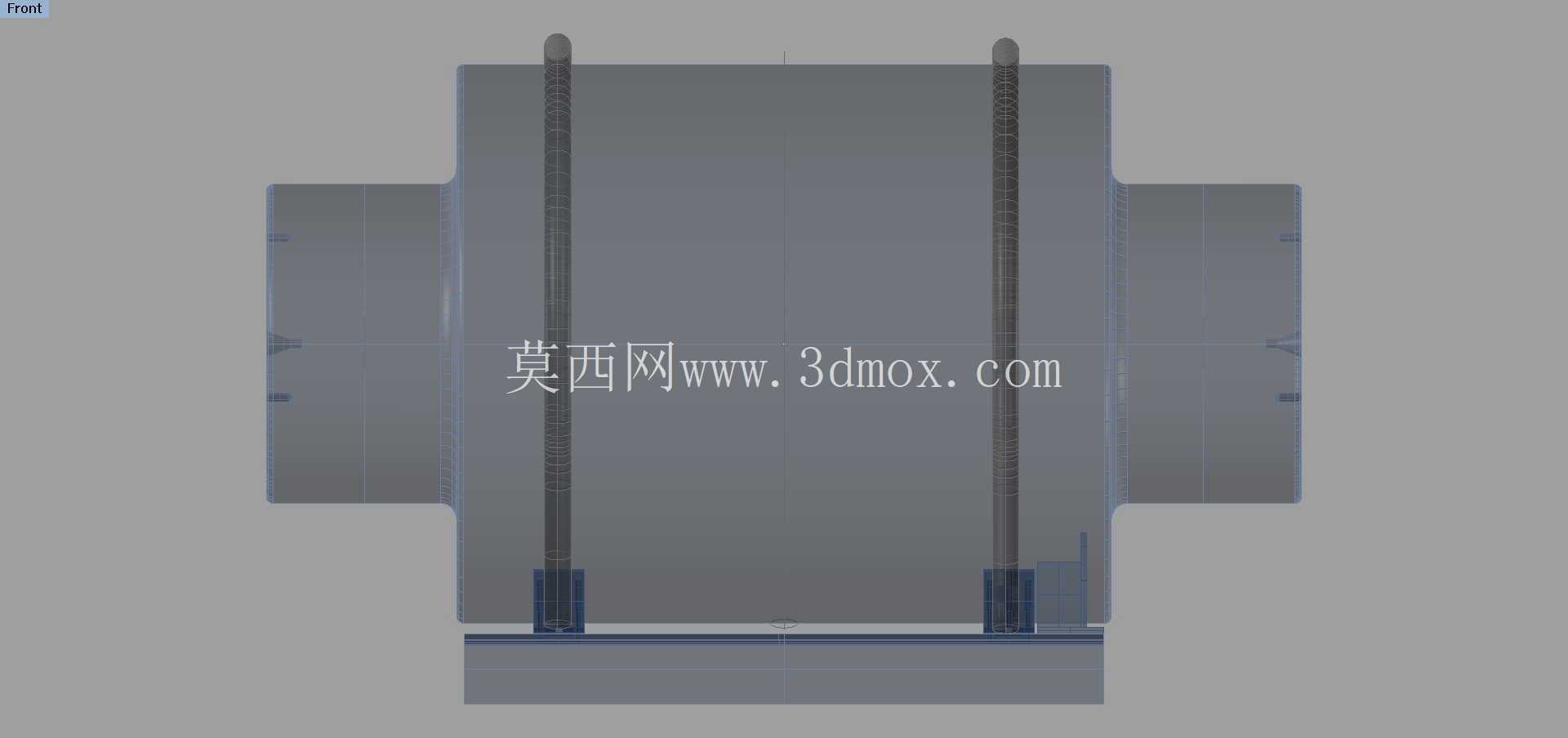

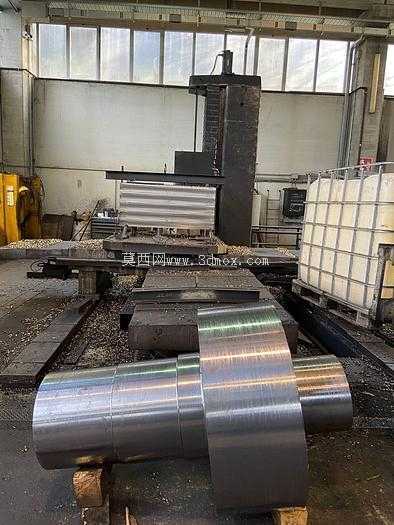

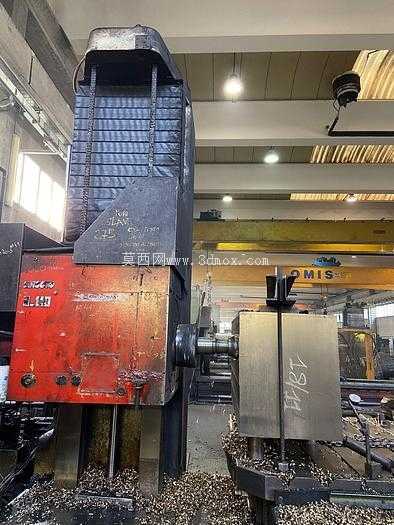

　　这套三维结构呈现的是重型镗削工位上针对锻制辊轴类工件的完整装夹加工布局，核心对象为大直径阶梯辊轴与配套机床承载、定位组件，主要服务于冶金轧辊、重型输送辊、压力机工作辊等大型回转件的粗精加工场景。在重型机械制造车间里，大尺寸辊轴毛坯多为自由锻件，自重可达数吨至数十吨，常规车床回转直径、床身长度往往无法覆盖超长超重辊件的外圆、端面及轴颈特征加工，落地镗床配合专用支承工装就成为这类工件精加工的常用方案。模型中辊轴主体采用双端阶梯轴结构，中间大直径圆柱段为辊身工作区域，两端缩径轴颈用于装配轴承、传动连接件，轴端端面分布有紧固螺孔与定位销孔，这些孔系与端面的位置度、同轴度要求，正是镗床工位需要保证的关键精度。

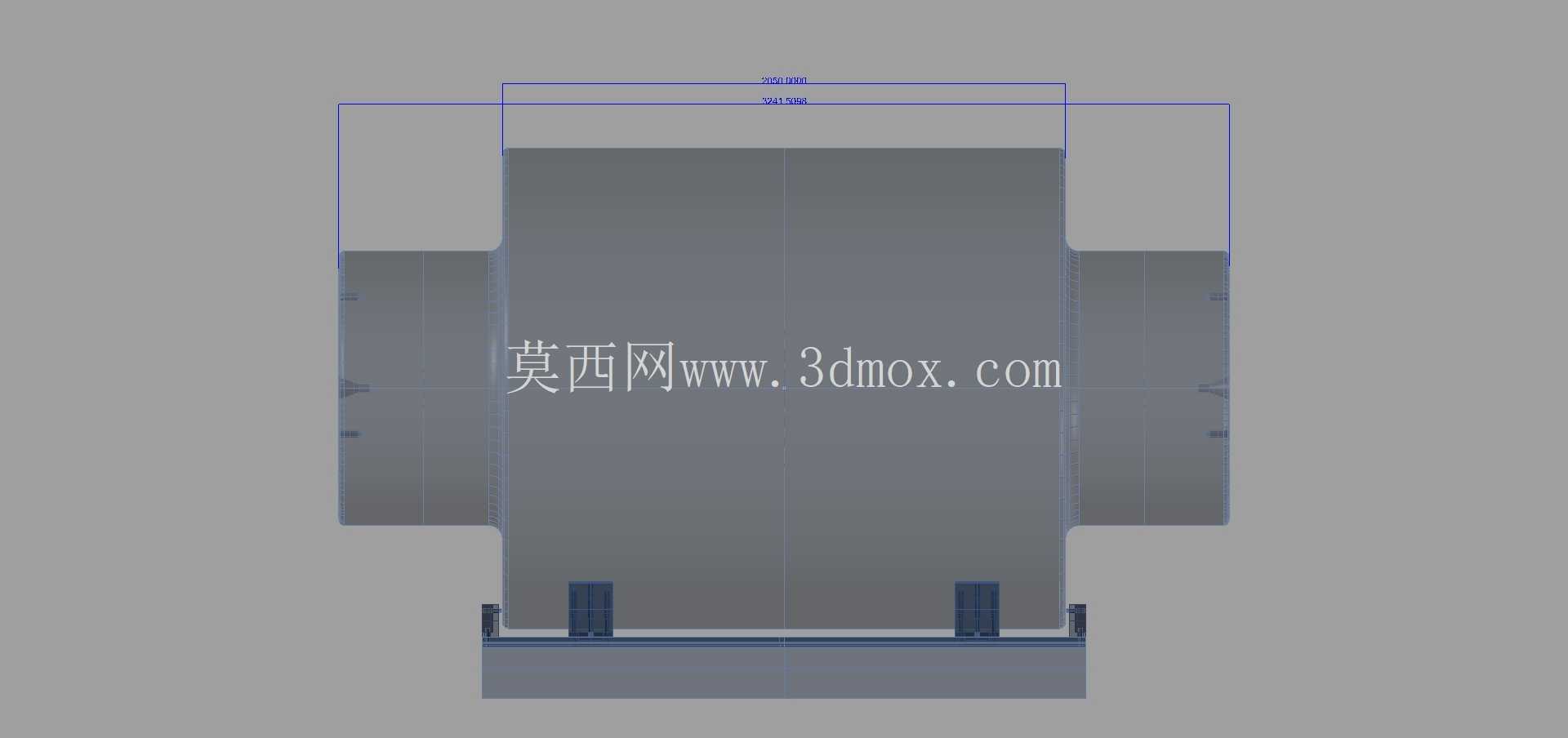

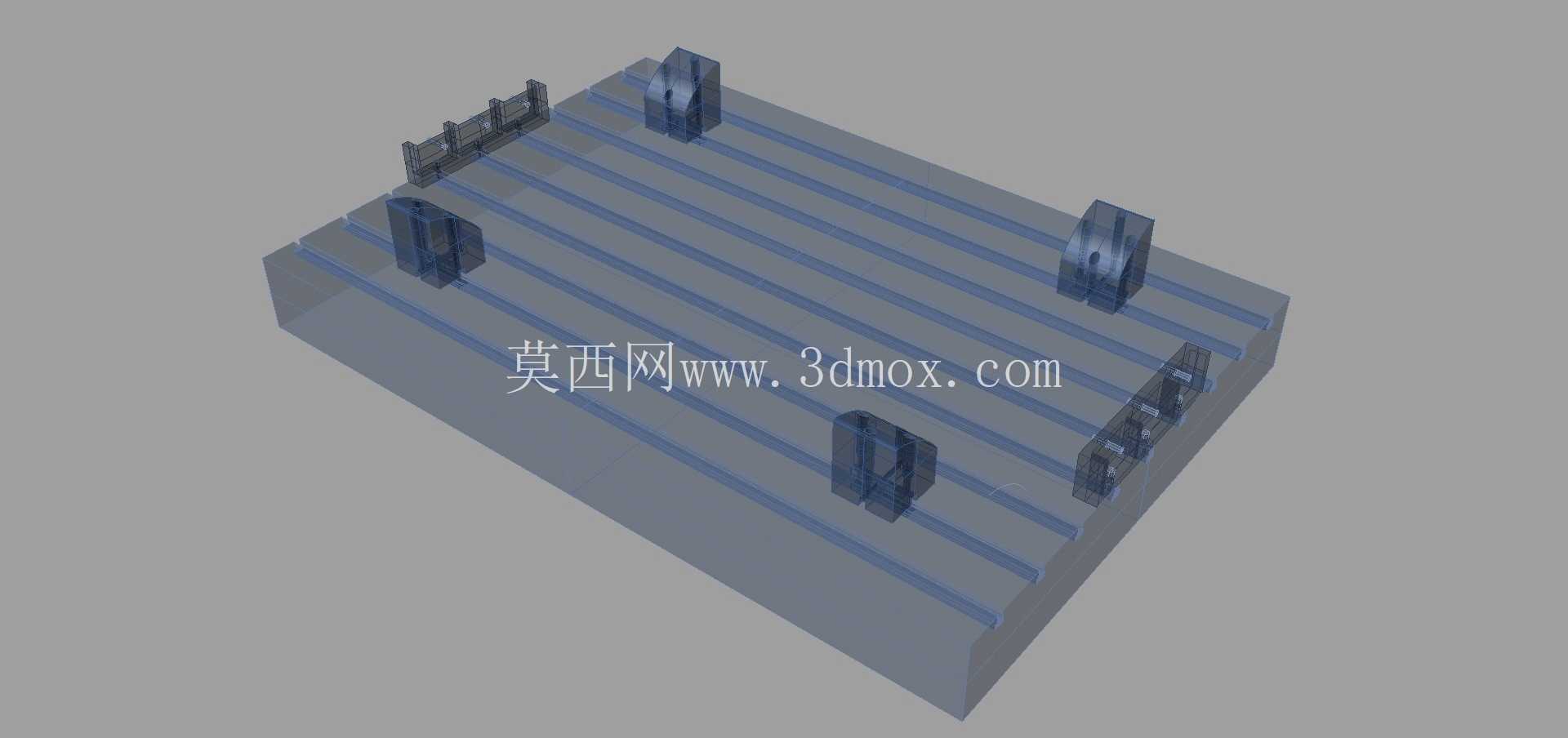

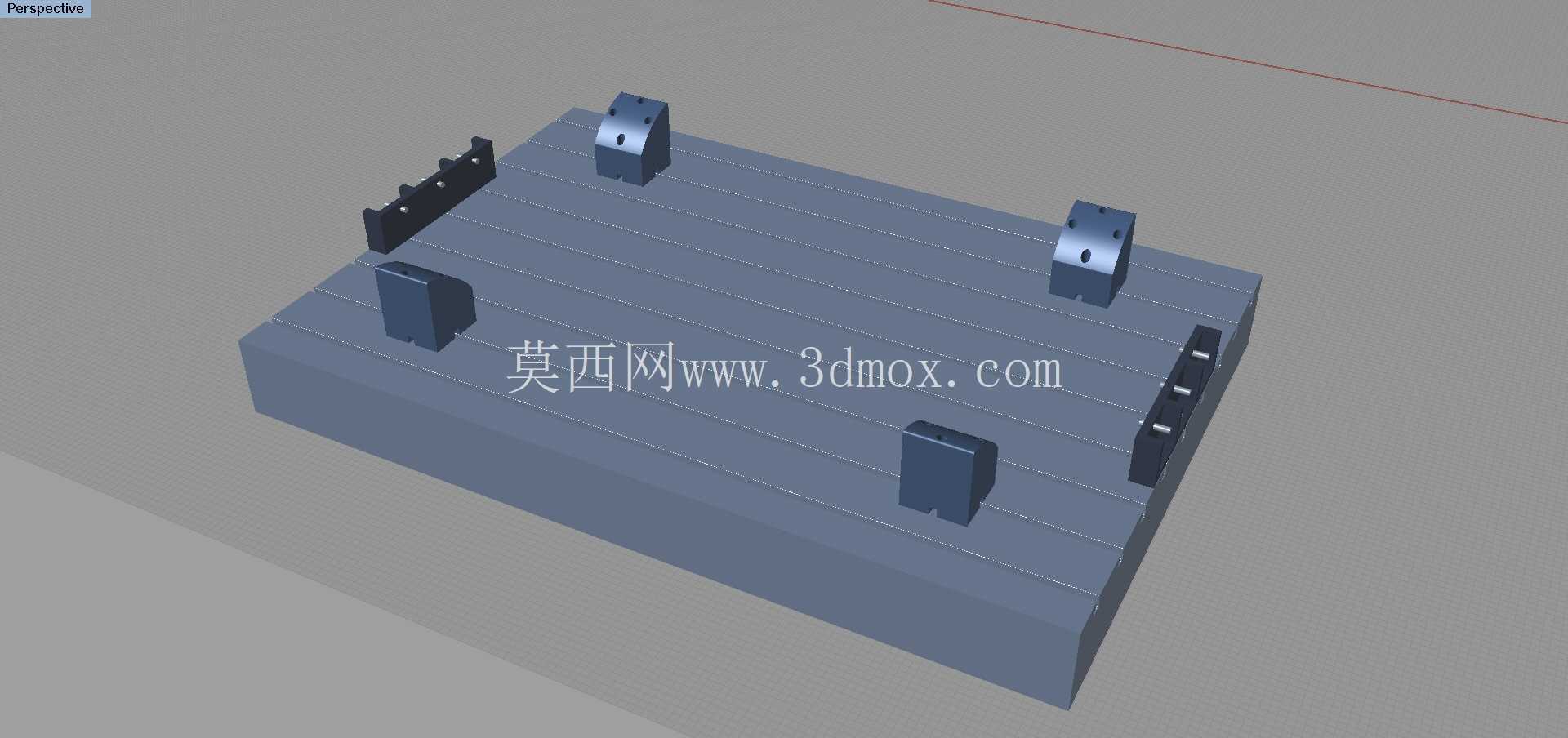

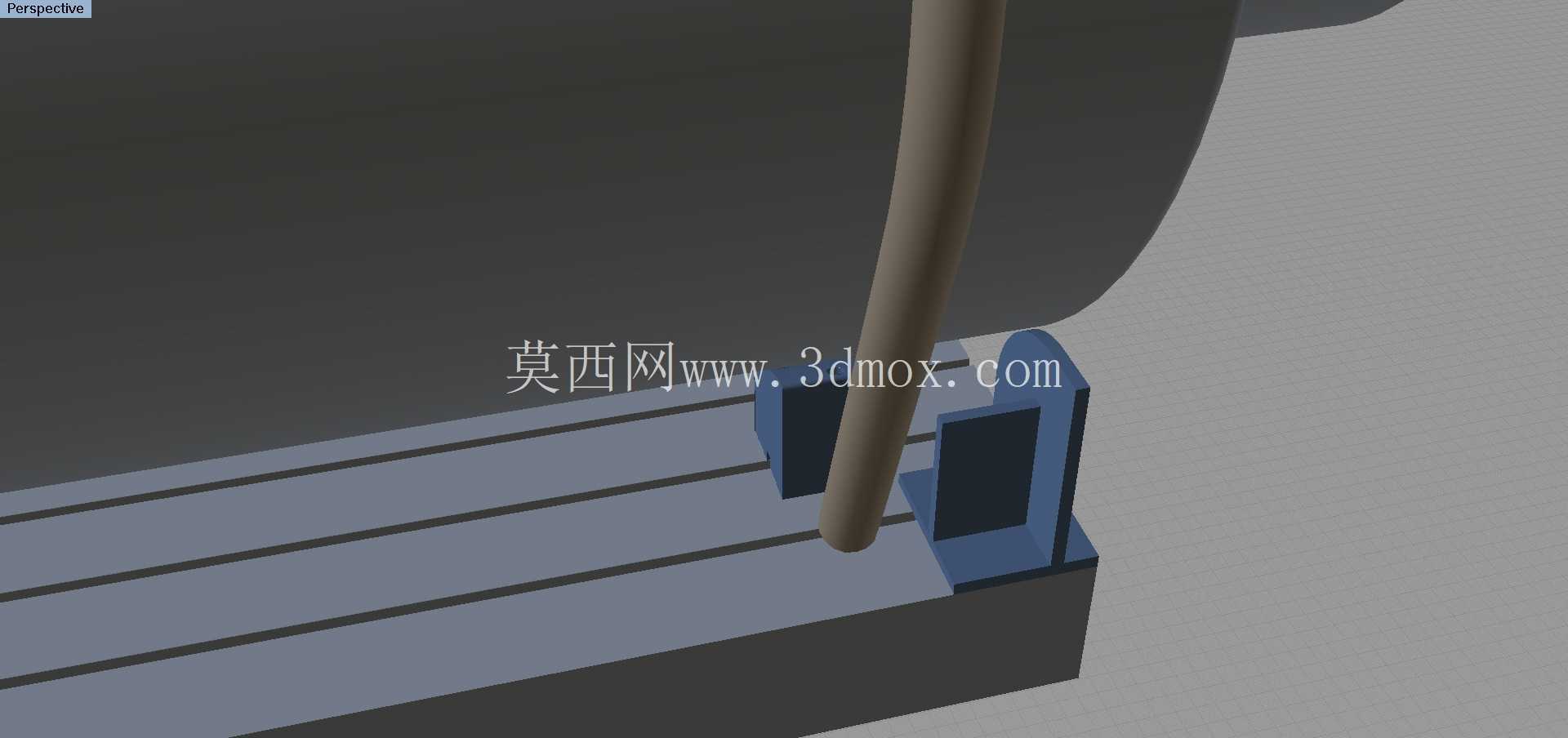

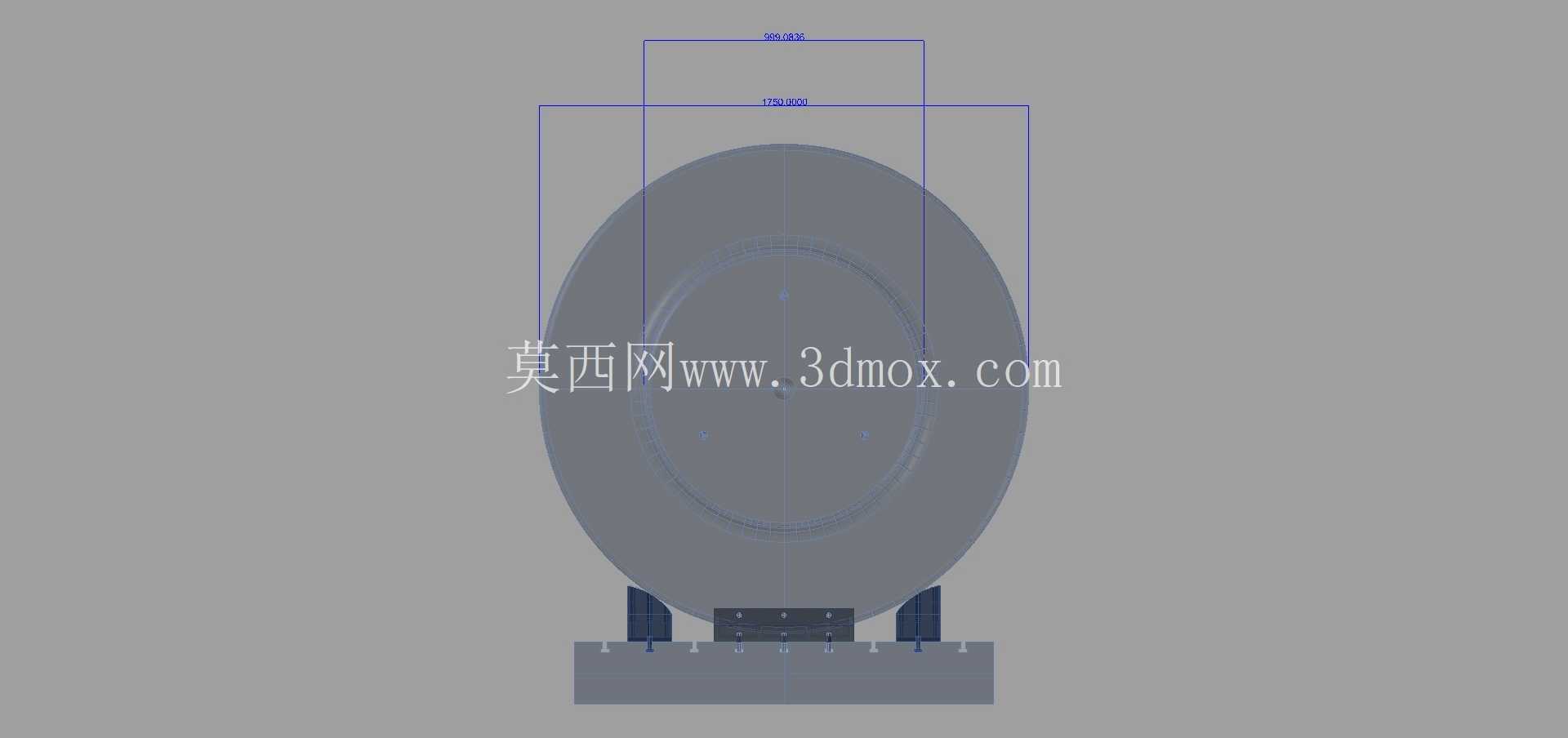

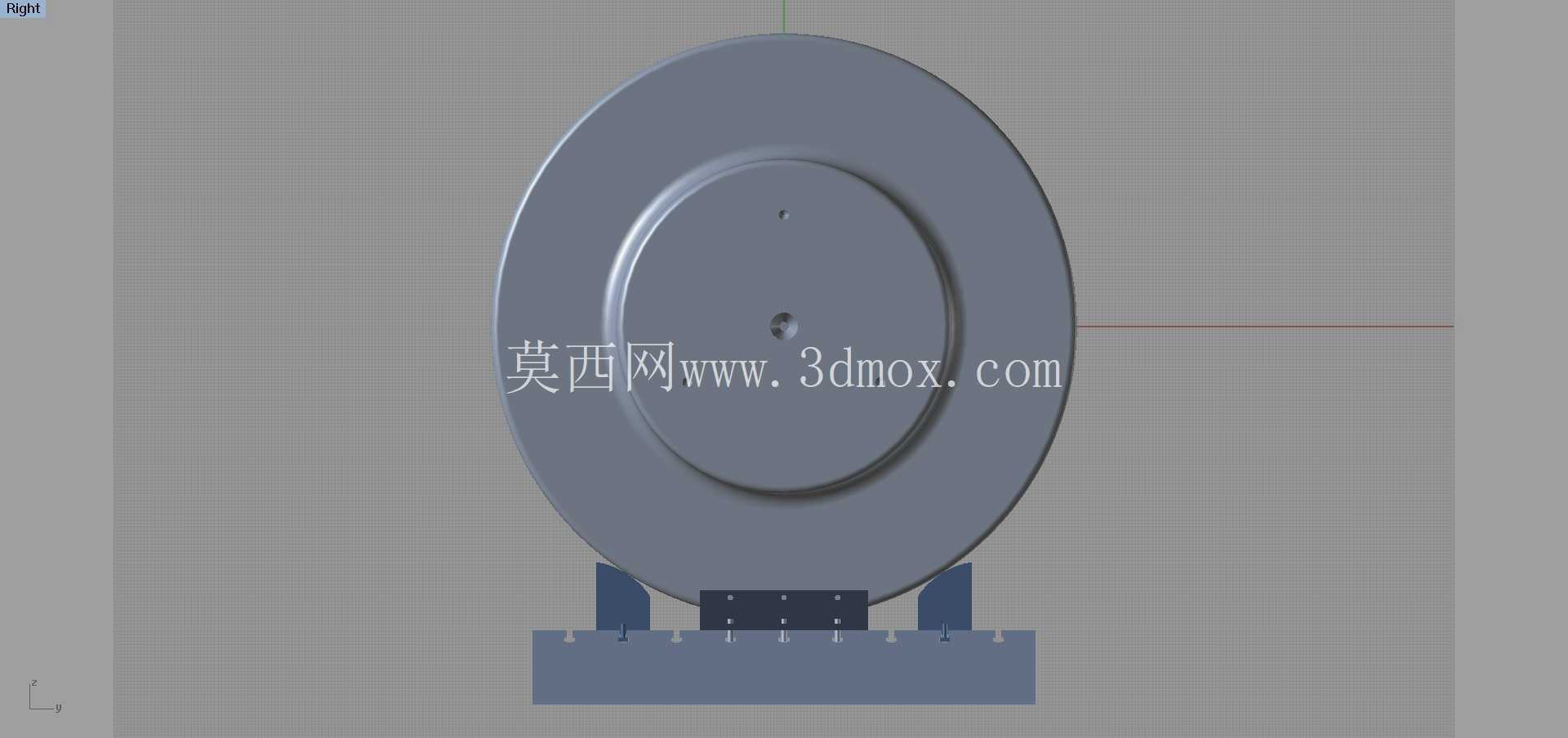

　　工件下方及侧方设置的平行条状支承组件对应镗床工作台的可调垫铁与侧向定位挡块，垫铁沿辊轴轴向多点布置，支承点避开辊身精加工面，直接承托两端轴颈下方的工艺搭子或毛坯余量区，避免装夹应力压伤已加工表面；侧向挡块通过螺栓与T型槽工作台连接，限制工件径向窜动，配合镗床主轴侧的分度探测装置，可在一次装夹中完成轴端孔系找正、坐标采集与进给加工。设计这套装夹结构时，首先要核对工件外形边界：辊身最大直径需小于镗床主轴端面至工作台的最小开放高度，两端轴颈跨距要落在工作台T型槽的有效行程内，支承垫铁的排布间距需按工件挠度曲线计算，避免长辊因自重产生中部弯曲变形；侧向定位面要贴合轴颈毛坯的粗基准，找正过程中通过百分表拉表校验辊身上母线、侧母线的直线度，再锁紧挡块与压板。

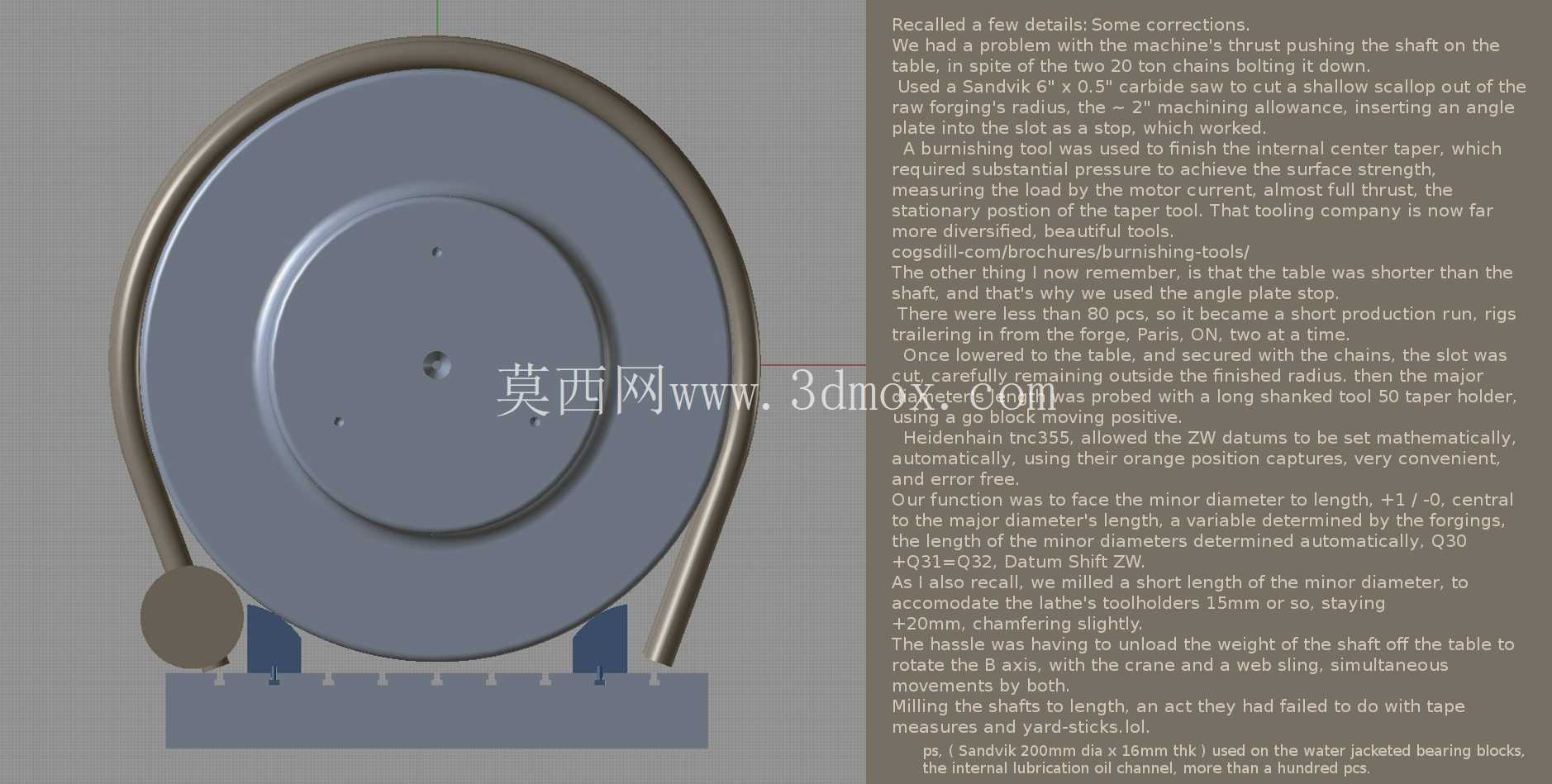

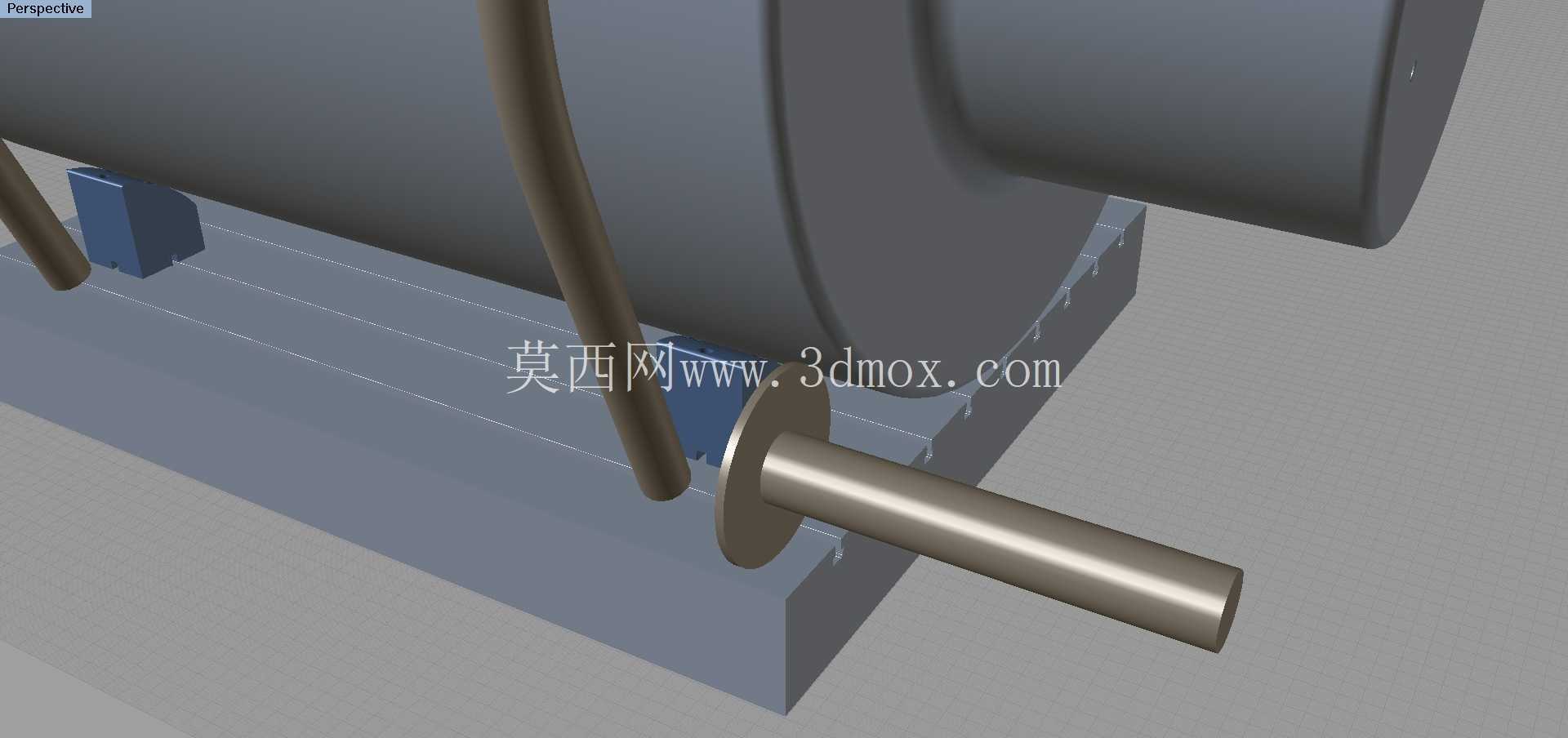

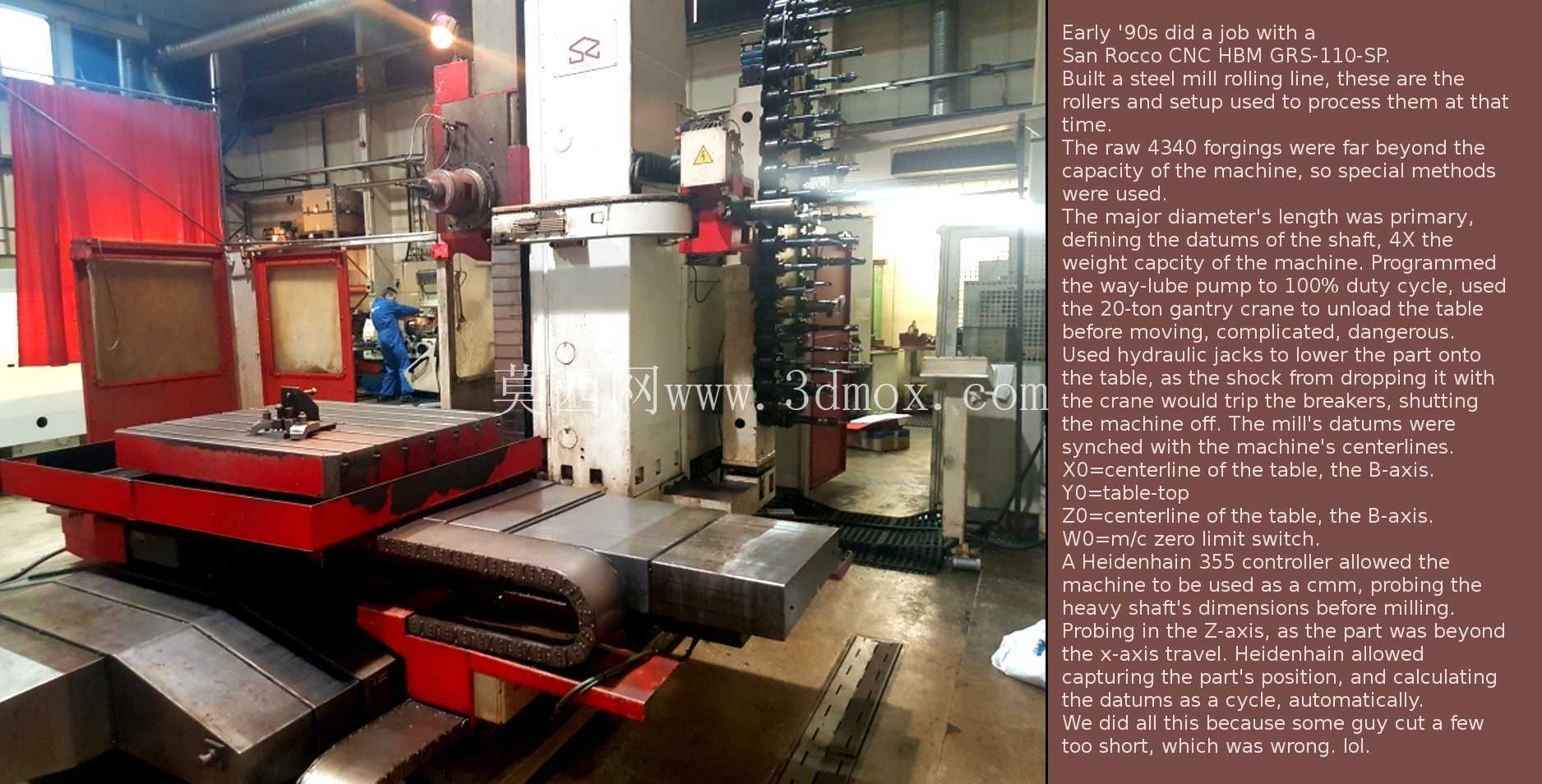

　　模型中还体现了Heidenhain系统镗床的加工逻辑：特殊循环指令将探测头采集的轴端孔位坐标写入工件坐标系，自动补偿锻件毛坯的余量偏差，再调用固定循环完成镗孔、锪平面、攻丝等工序，减少重型工件反复吊装找正的辅助时间。结构建模时将辊轴、支承块、挡块、工作台槽体分别独立装配，既可以校验装夹状态下主轴刀具与工件、工装的运动干涉，也能直观呈现加工时刀具从轴端径向进给的空间路径，帮助工艺人员核对悬伸长度、刀杆刚性与避让距离，为重型辊轴类零件的镗削工艺编制、工装布局设计提供直接的三维参照。
