桌面级DIY木质框架数控雕刻加工设备

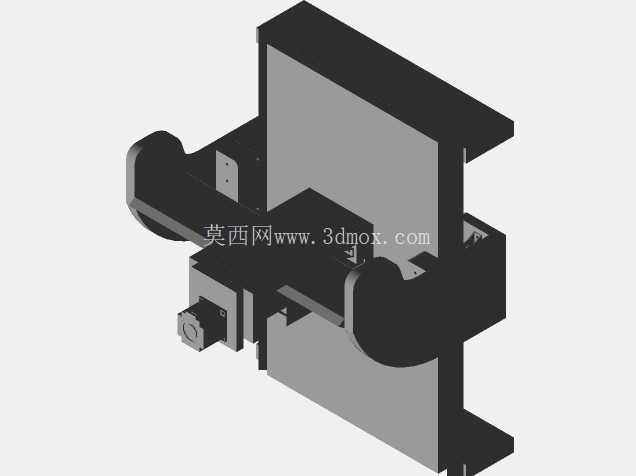

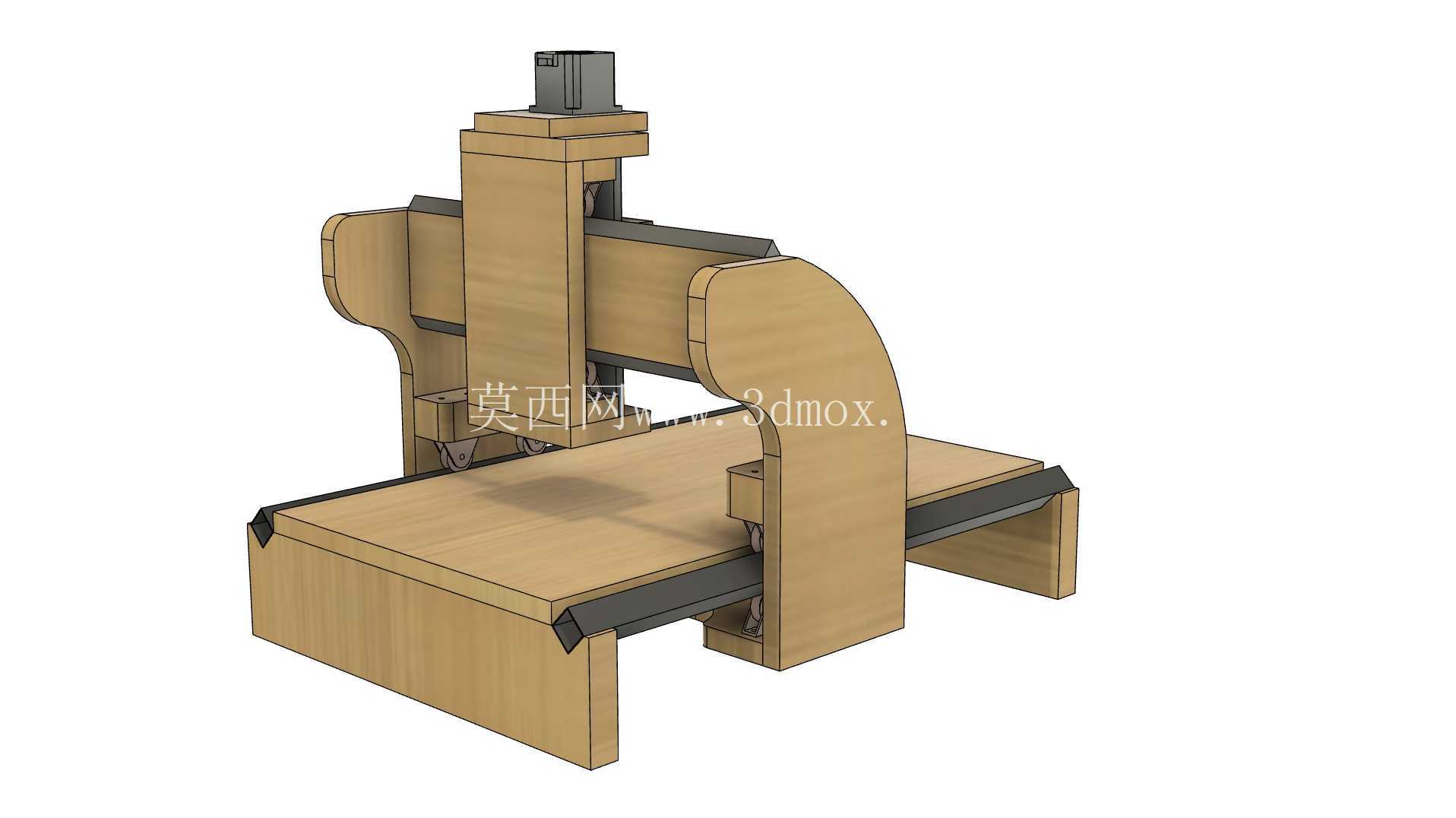

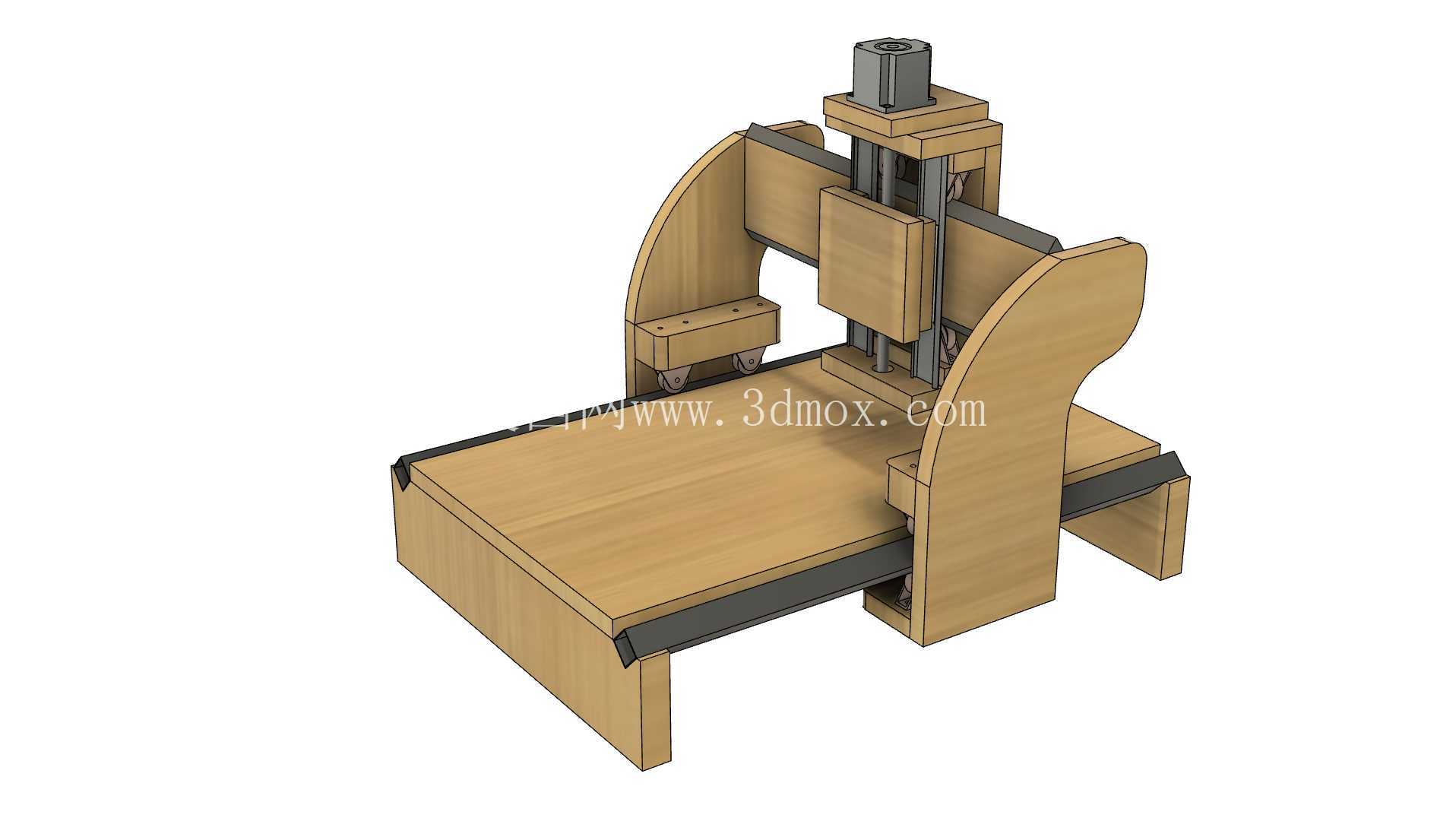

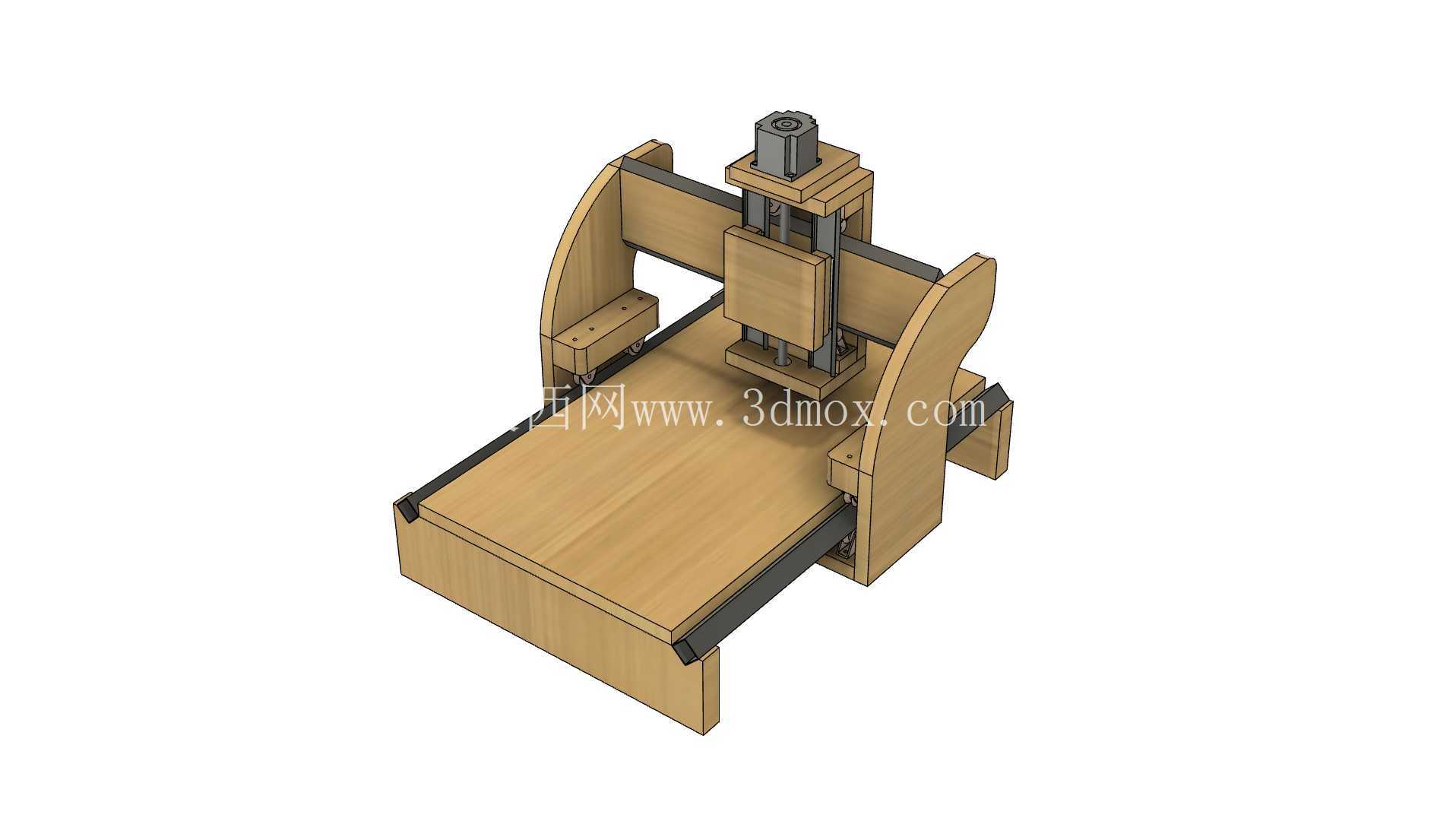

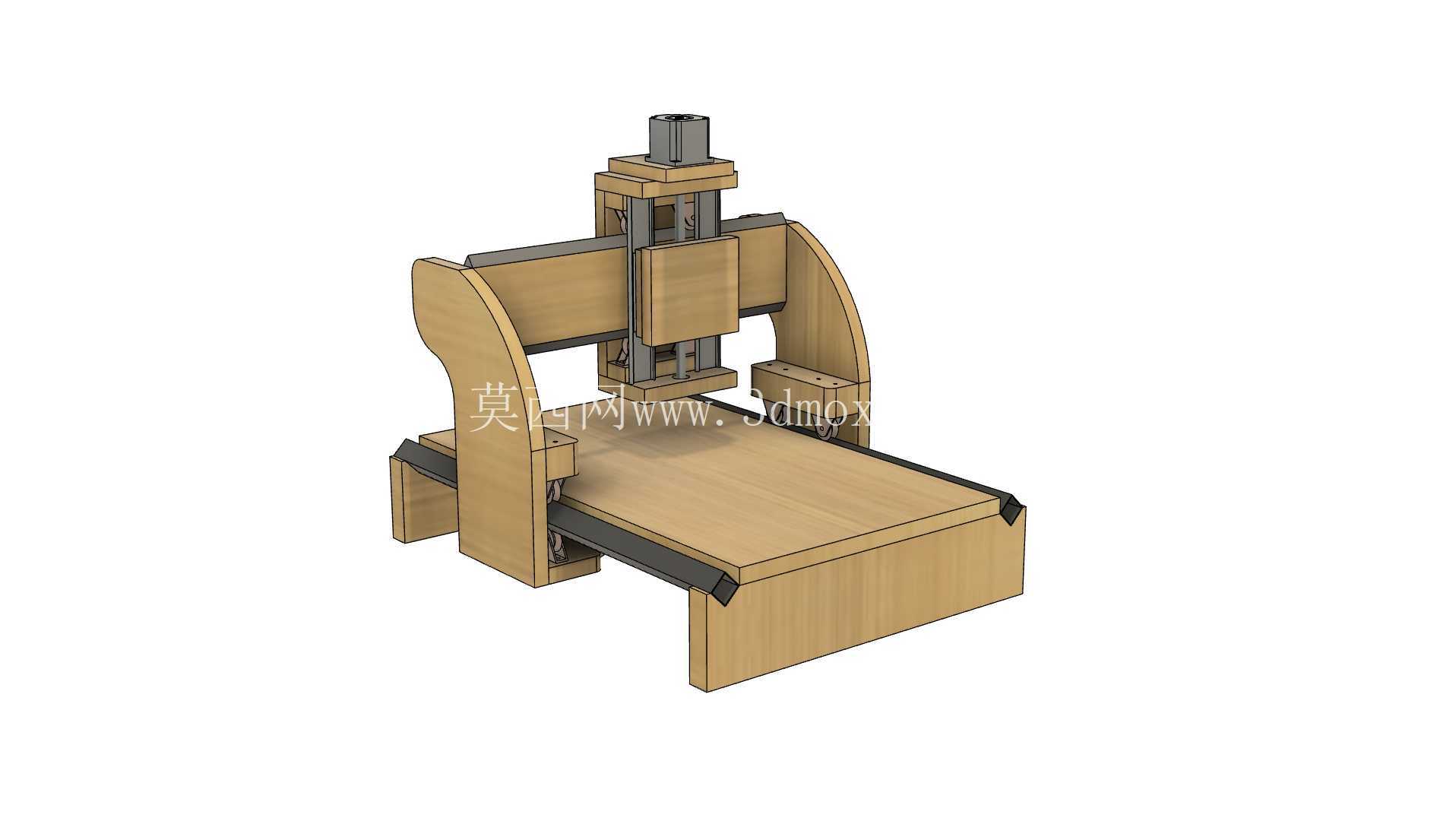

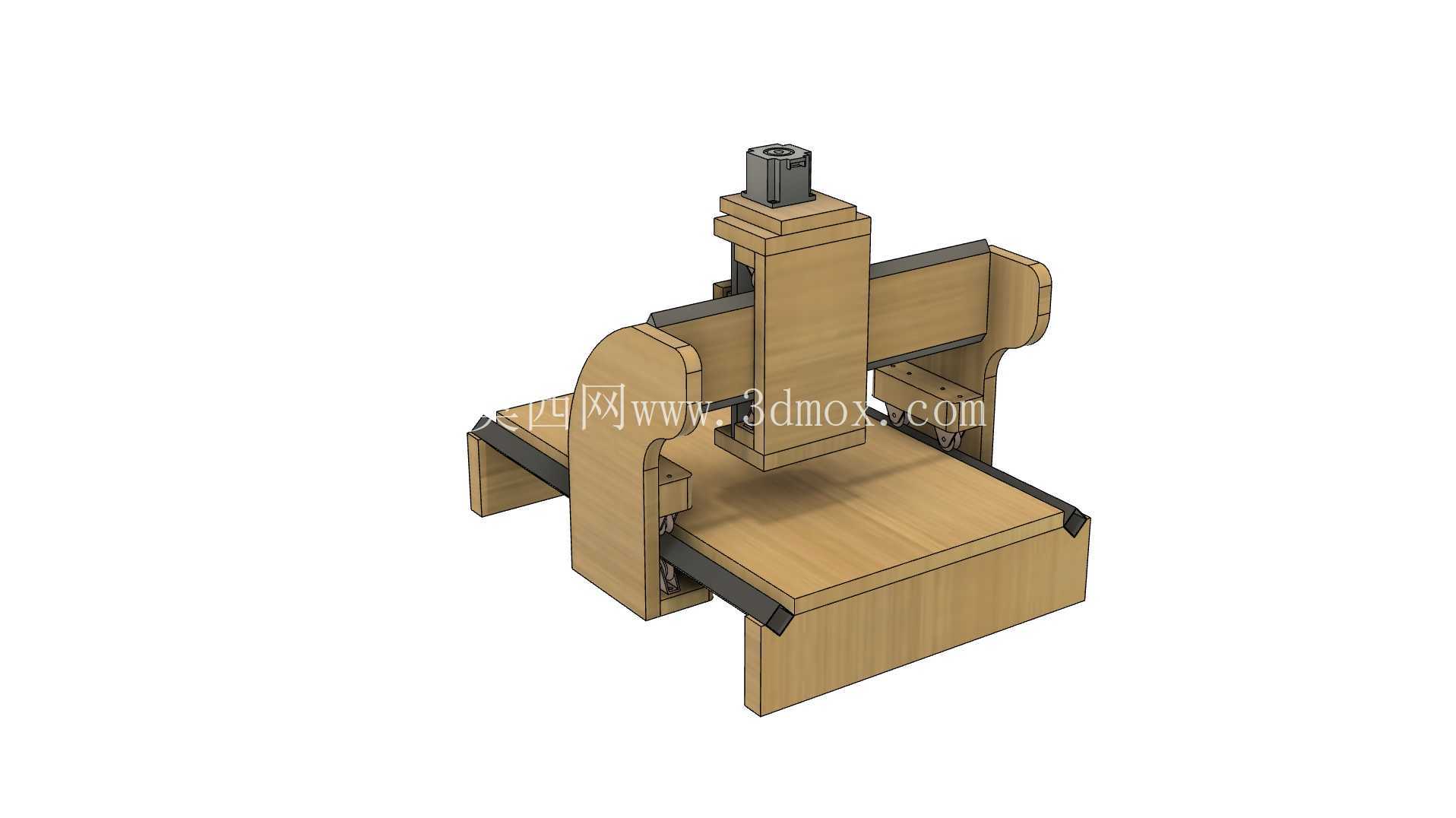

　　这款小型数控加工设备采用木质板材作为主体机架材料，整体结构适配桌面摆放场景，主要面向个人工作室、创客空间、教学实训场景下的软质材料加工需求，可完成亚克力、薄木板、软金属、塑料板材的平面雕刻、轮廓切割、浅槽铣削作业，填补了工业级机床占地过大、成本过高，手工加工精度不足的场景空白。从结构设计逻辑来看，设备采用经典的动龙门式三轴布局，Y轴传动组件布置在工作台两侧的纵向边梁位置，X轴滑座搭载在两侧立式支撑臂之间，Z轴主轴滑台垂直安装在X轴滑座正面，各轴均采用直线导轨搭配丝杠的传动组合，保证运动过程的平顺性与定位精度，机架各连接部位采用角件与紧固件拼接，无需复杂的焊接工艺，普通加工条件下即可完成整机组装，大幅降低了个人搭建的门槛。

　　工作台采用整块平整板材作为加工承载面，边缘预留了工件装夹的T型槽安装位置，可适配通用的夹具、压板组件，满足不同尺寸工件的装夹需求，两侧立式支撑臂采用弧形轮廓设计，在保证结构刚性的前提下减少了多余材料的使用，同时降低了机架整体重量，方便设备的移位与搬运。设备的安装边界控制在桌面设备的常规尺寸范围内，无需额外的专用地基，普通承重工作台即可承载，Z轴行程可满足常规厚度工件的加工需求，主轴安装位适配通用的风冷主轴组件，用户可根据自身加工需求更换不同功率的主轴，拓展加工材料的覆盖范围。

　　设计过程中充分考虑了DIY场景的加工可行性，所有机架板材均可通过常规的板材切割设备完成下料，各安装孔位采用统一的孔径标准，装配过程无需专用工装，按照装配顺序即可完成整机调试，传动部件均采用市面通用的标准件，后期维护更换成本较低，适合个人用户自行搭建调试，也可作为数控设备教学的实操载体，帮助学习者理解三轴数控设备的运动逻辑、装配要点与调试方法。
