街机控制台嵌入式操作按键结构

　　这类圆形嵌入式按键最早大量出现在商用街机框体的操控台面上，后续也延伸到自制格斗摇杆台、工业模拟操作台、小型设备启停面板等场景，承担高频次人工触发输入的作用。日常使用中玩家或操作人员会反复快速拍击、按压，按键本体需要承受持续的冲击载荷，同时还要在密集排布的台面上保证相邻按键互不干涉，按压行程清晰、触发反馈明确。

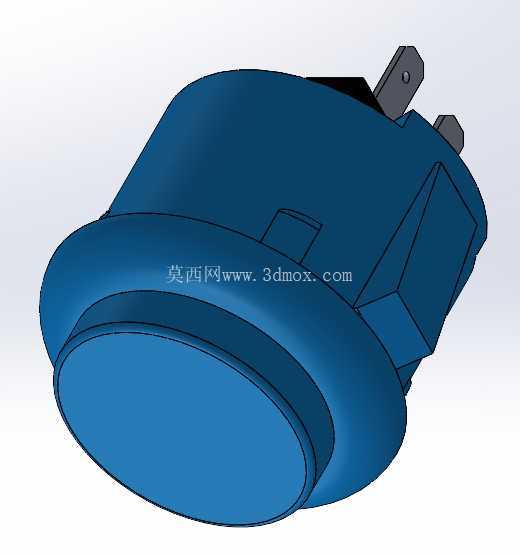

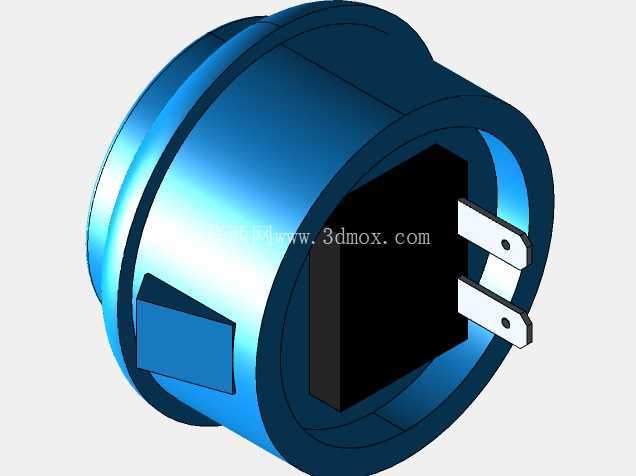

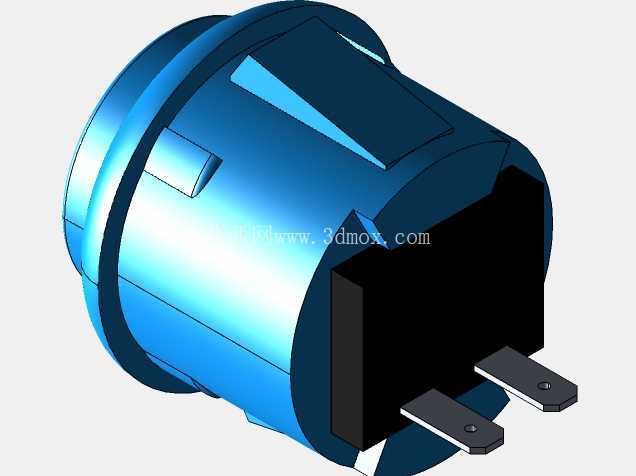

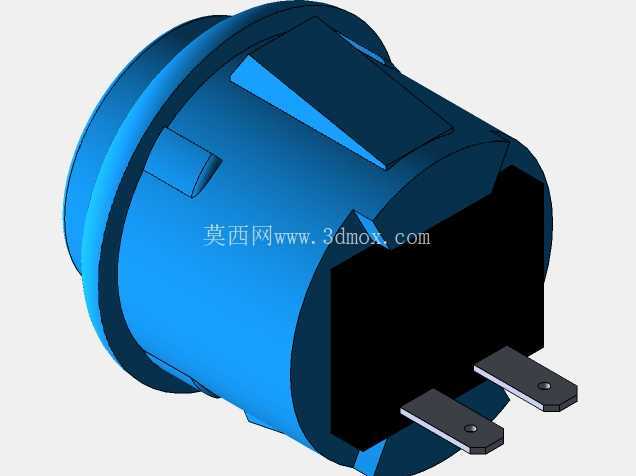

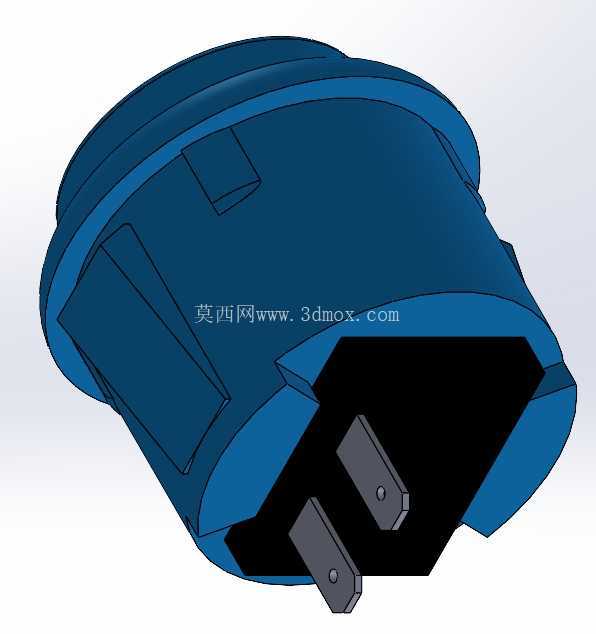

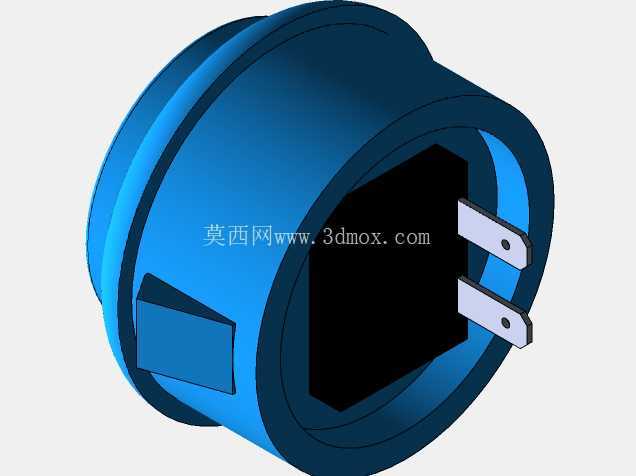

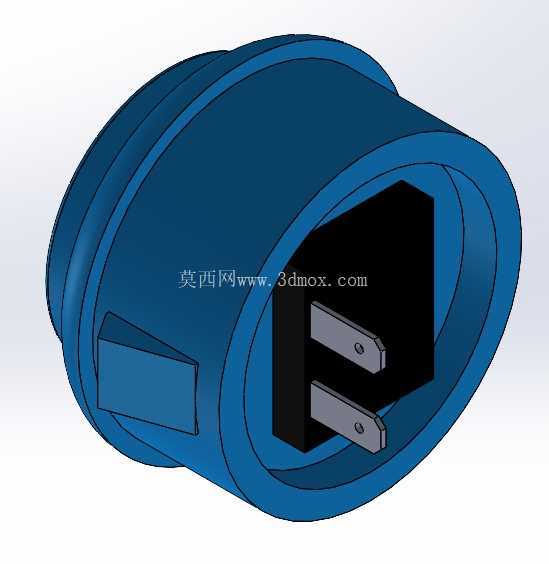

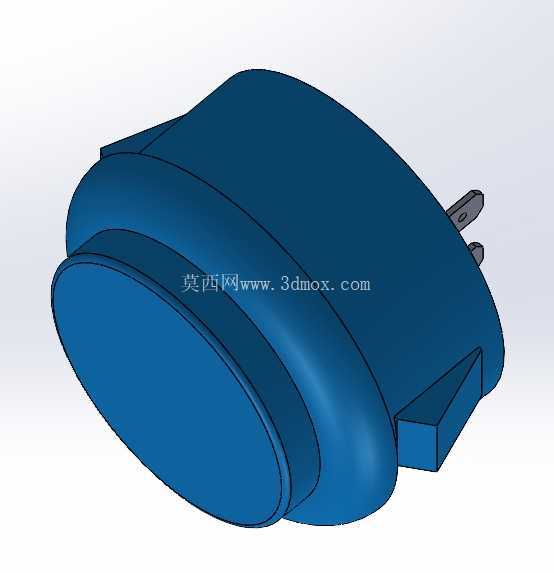

　　从结构形态来看，按键主体采用带法兰限位的圆筒造型，前端大直径帽沿卡在面板开孔外侧，筒体穿过安装面板后依靠侧壁的弹性卡扣卡紧固定，不需要额外锁螺母就能快速完成装配，批量组装框体时效率很高。尾部伸出两片平行的金属插片端子，属于典型的微动开关直插引脚，接线时可以直接插接2.8mm规格的插簧端子，不需要焊接就能完成线路连接，后期维护更换按键时拔下端子即可整体抽出，维修替换十分便捷。

　　该系列按键覆盖24毫米与30毫米两种常用开孔规格，30毫米规格一般布置在街机台面的主动作区，对应拳脚、主功能触发等高频操作位，帽面直径更大，拍击时容错率高，适合大力快速操作；24毫米规格多用于侧边功能键、开始键、投币键或者紧凑排布的辅助操作区，占用台面空间更小，两种规格搭配可以在有限的操控台面上合理规划按键间距，避免操作时误触相邻按键。

　　建模过程中需要重点还原几处关键装配边界：首先是筒体的外径与卡扣的外涨尺寸，要对应标准面板开孔公差，保证插入后卡扣能顺利弹开锁紧，同时不会因为间隙过大出现按键晃动；其次是前端帽沿的厚度与搭接宽度，要保证帽沿完全覆盖开孔边缘，台面贴合后没有缝隙，避免灰尘、洒落的饮料液体渗入框体内部；尾部插片的间距、厚度与伸出长度也要符合通用微动端子的尺寸规范，保证市售标准插簧可以直接适配。按键外观提供蓝、红两种常用配色，不同颜色可以在台面上快速区分功能区域，比如红色按键定义为重击、停止类功能，蓝色定义为轻击、启动类功能，操作人员无需低头辨认就能靠颜色快速定位按键。

　　结构设计上筒体侧壁预留的弹性卡扣具备一定形变余量，适配一定厚度范围的面板，从常见的木质框体面板、亚克力面板到薄金属面板都可以稳固安装。按键整体外形没有尖锐棱角，帽面边缘做圆弧过渡，长时间快速拍击操作时不会硌伤手指，表面的防滑造型也能避免手指出汗按压时打滑。这类按键的三维结构建模完成后，既可以直接用于街机框体的台面布局干涉校验，提前模拟多按键排布后的操作空间，也可以作为非标操控台的选型参考，核对开孔尺寸与接线空间，避免后期装配时出现端子和框体内侧构件碰撞、按键行程被内部线束阻挡的问题。
