DB9公头串行通讯连接器结构

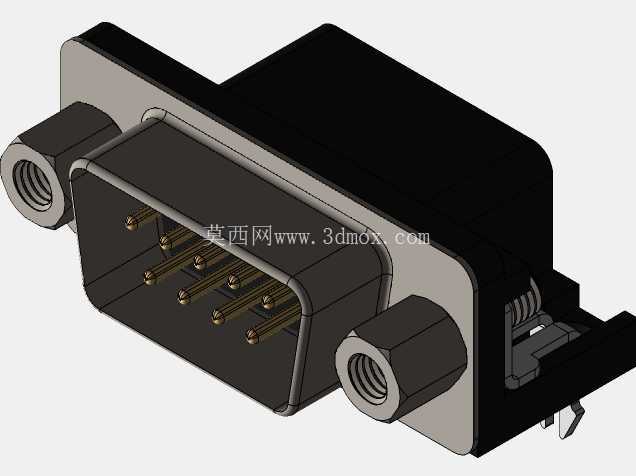

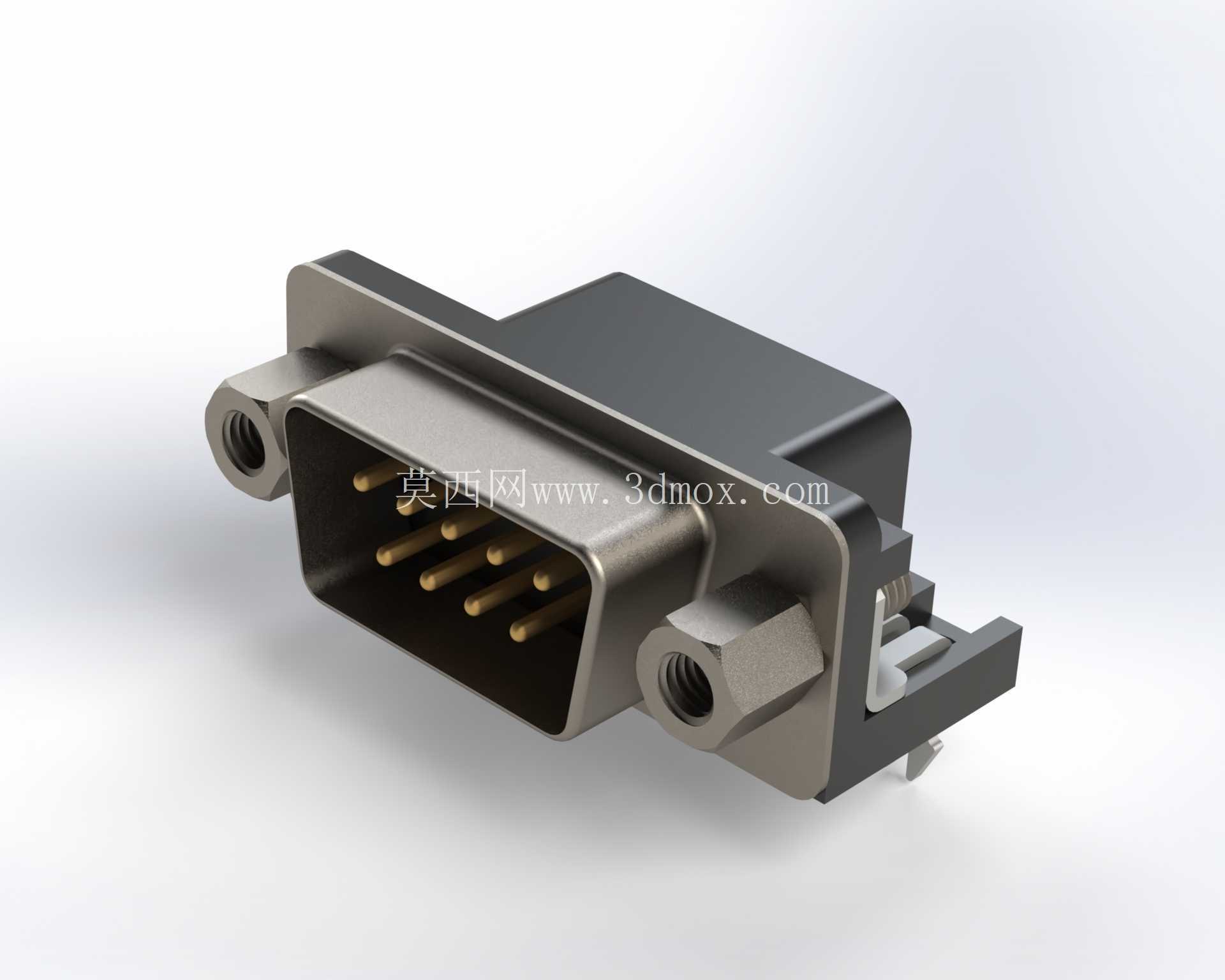

　　该结构围绕DB9公头D-Sub连接器展开，主体采用D形金属外壳配合9针插针布局，外壳非对称轮廓可在装配时形成防呆约束，避免公母对接时出现反向插入、针脚错位等问题。前端插针按两排交错排布，能够在有限端面内容纳9个接触点位，针体伸出长度、根部过渡圆角和相邻间距均按常规串行接口对接关系处理，保证插头与母座对插时各针脚可同步导入。

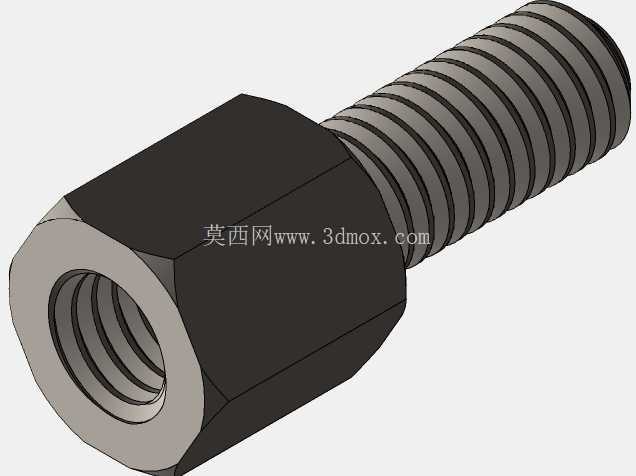

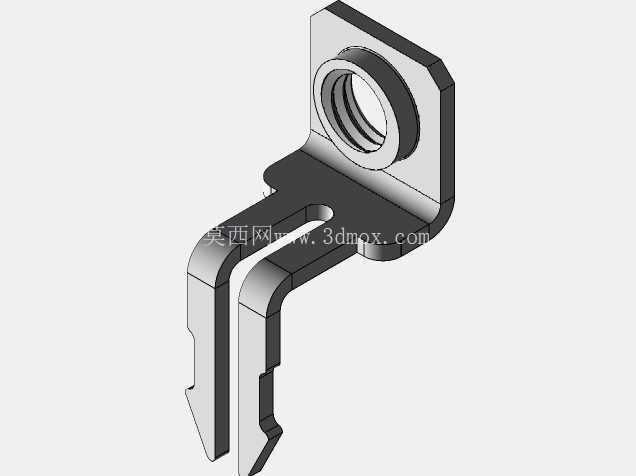

　　从实际设备用途看，这类连接器常用于控制柜、仪器仪表、工控主板、调试端口和老旧通讯设备中的RS-232链路，承担低速异步串行数据传输。设备内部线束可通过尾部出线区域进入壳体，焊接或压接后的导线在壳体内保留适当弯折半径，减少插针根部因拉扯产生的疲劳。金属外壳两侧设置安装耳板，耳板上集成螺纹孔，配合面板开孔后可由螺钉从外侧锁紧，使接口在频繁插拔、振动环境或机柜面板安装条件下仍保持稳定位置。

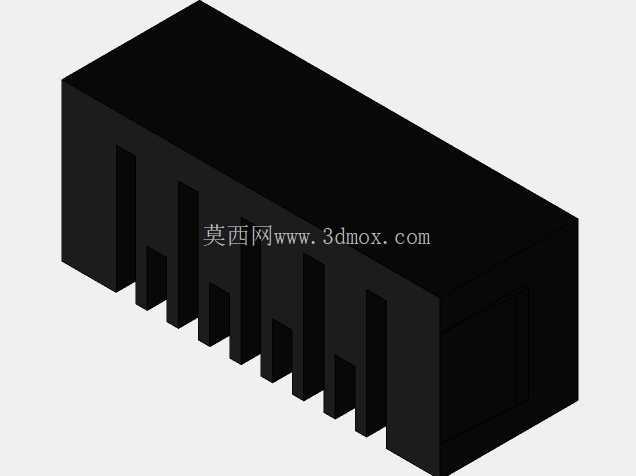

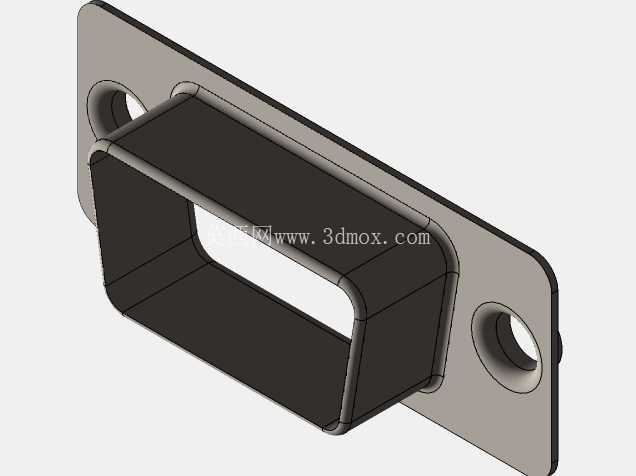

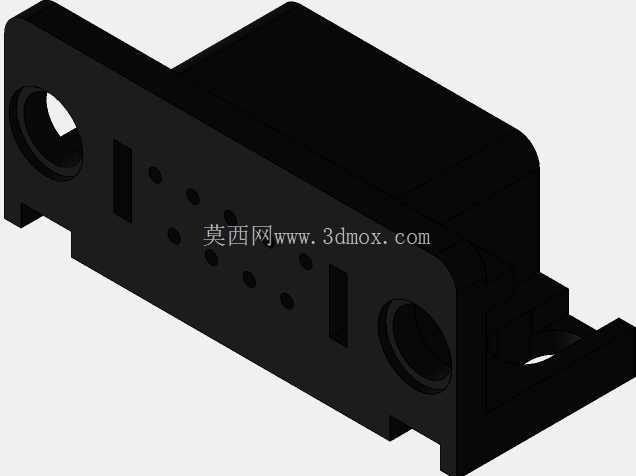

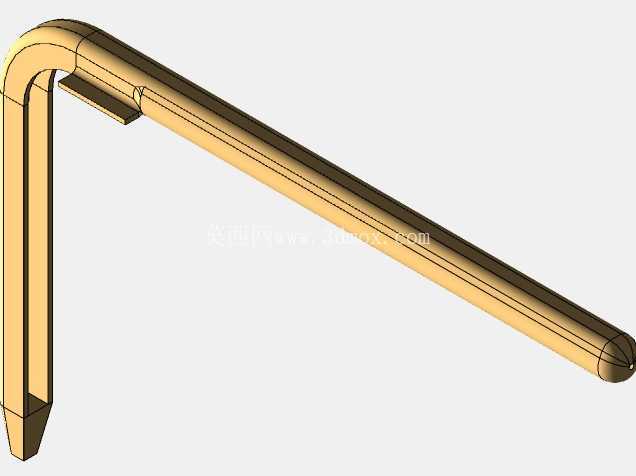

　　建模时需要重点控制外壳、绝缘基座、金属插针和安装耳板之间的层级关系。金属外壳承担屏蔽、定位和机械保护作用，绝缘基座负责固定针脚间距并隔离相邻导体，插针端部需保留导入锥度，便于与母座触点滑配。尾部结构应给线缆护套、焊点和压线空间留出边界，不能只追求外观完整而忽略装配可达性。面板安装场景下，D形外缘与开孔之间的间隙、耳板厚度、螺纹孔中心距以及插头插合方向都要统一校核，否则会出现壳体无法贴平面板、螺钉孔错位或对插行程不足的问题。

　　外形边界方面，前端法兰面决定机柜开孔尺寸，后端壳体高度和宽度决定线束弯曲及维护空间，两侧螺纹孔则决定固定件规格与工具操作范围。设计中还应考虑连接器与周边元器件的安全距离，尤其是插头插入后，插头本体、线缆出线方向和手持插拔空间都不能被相邻板卡或钣金肋条遮挡。对于需要电磁屏蔽的场合，金属壳体应与设备接地体系形成连续导通路径；对于嵌入式安装，则需通过耳板、垫片和锁紧螺钉控制面板前后间隙。整体结构并不复杂，但针脚位置、壳体防呆轮廓、安装孔位和尾部出线空间之间的配合，直接影响通讯接口的可靠性与现场装配效率。
