贴片式3.5毫米音频插孔母座连接器

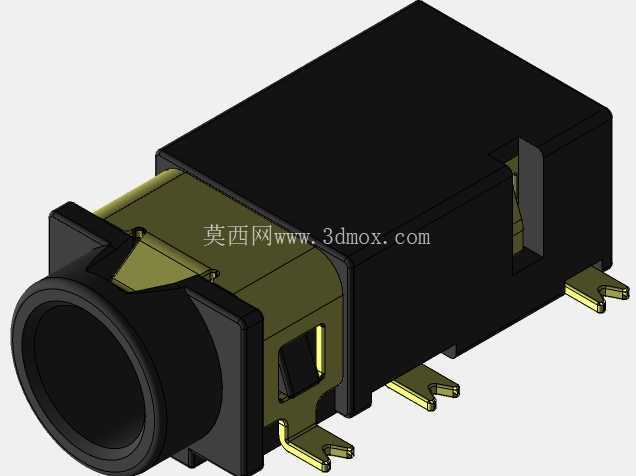

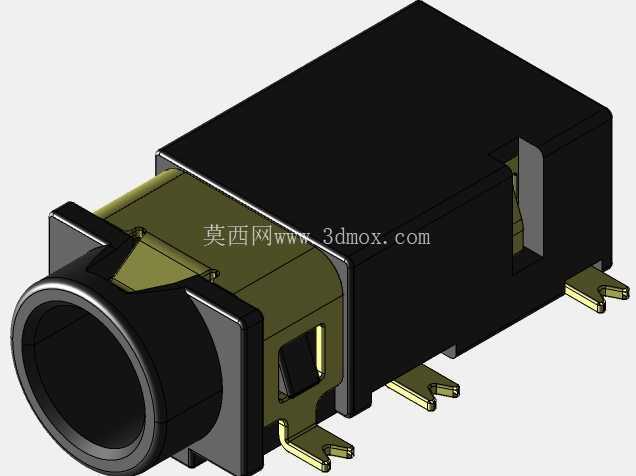

　　这类3.5mm音频插孔母座是消费电子与音视频设备里极为常见的板载接口，日常接触的便携媒体播放器、MP3/MP4播放终端、笔记本电脑、智能手机以及各类音频外设上，耳机插拔、线路输入输出的信号转接都靠它完成。模型呈现的是SMD表面贴装版本，整体为卧式贴板结构，外壳采用金属屏蔽罩包裹绝缘基座，前端是标准的圆形插孔腔体，插孔内部集成多组弹性接触端子，插头插入时依靠弹片的弹性变形实现可靠导通与定位，拔出后弹片自动复位。

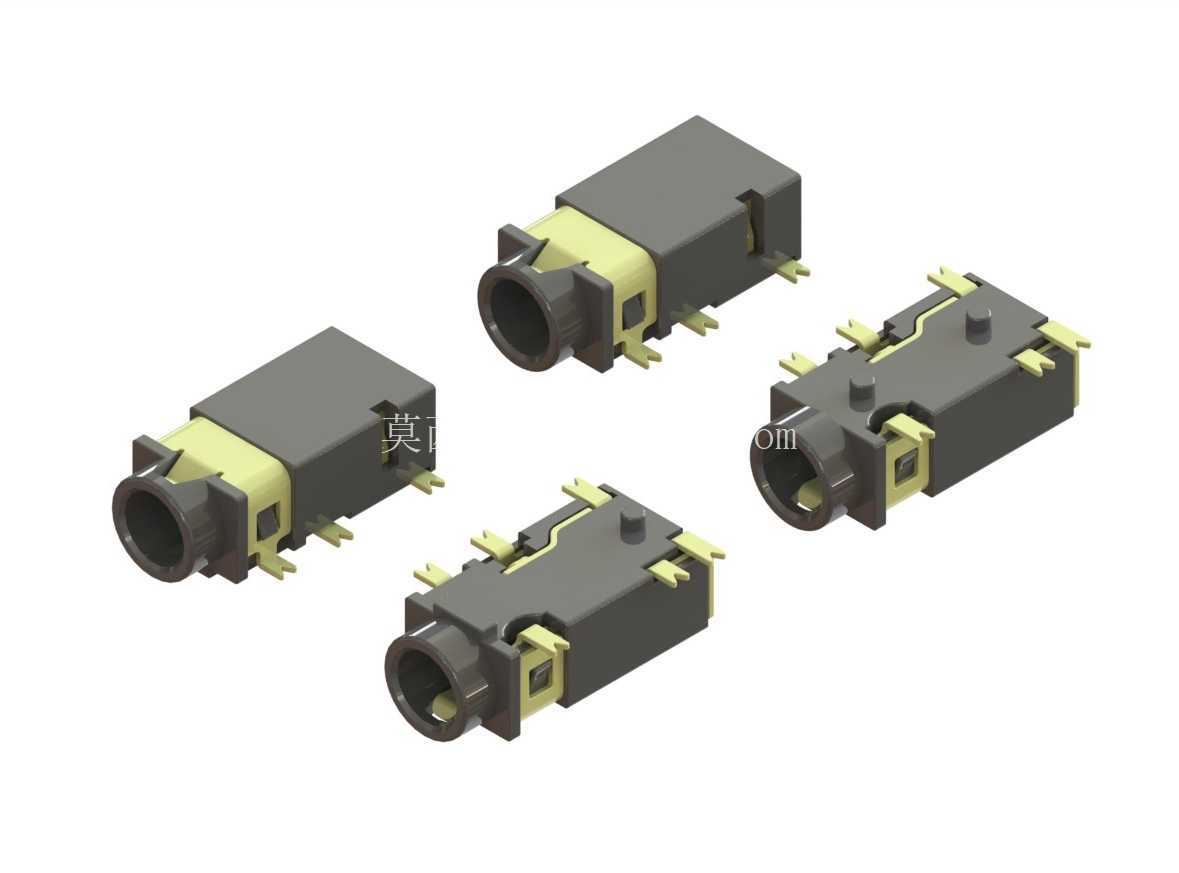

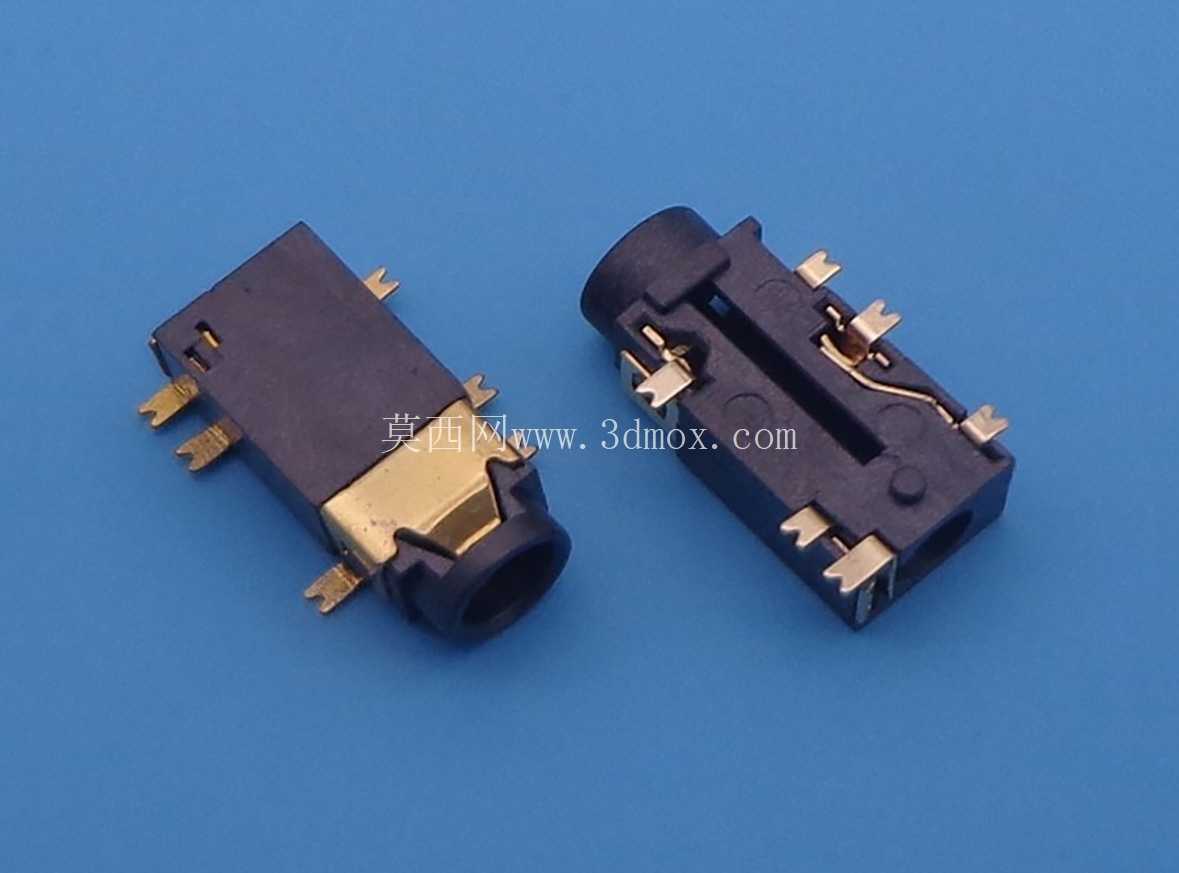

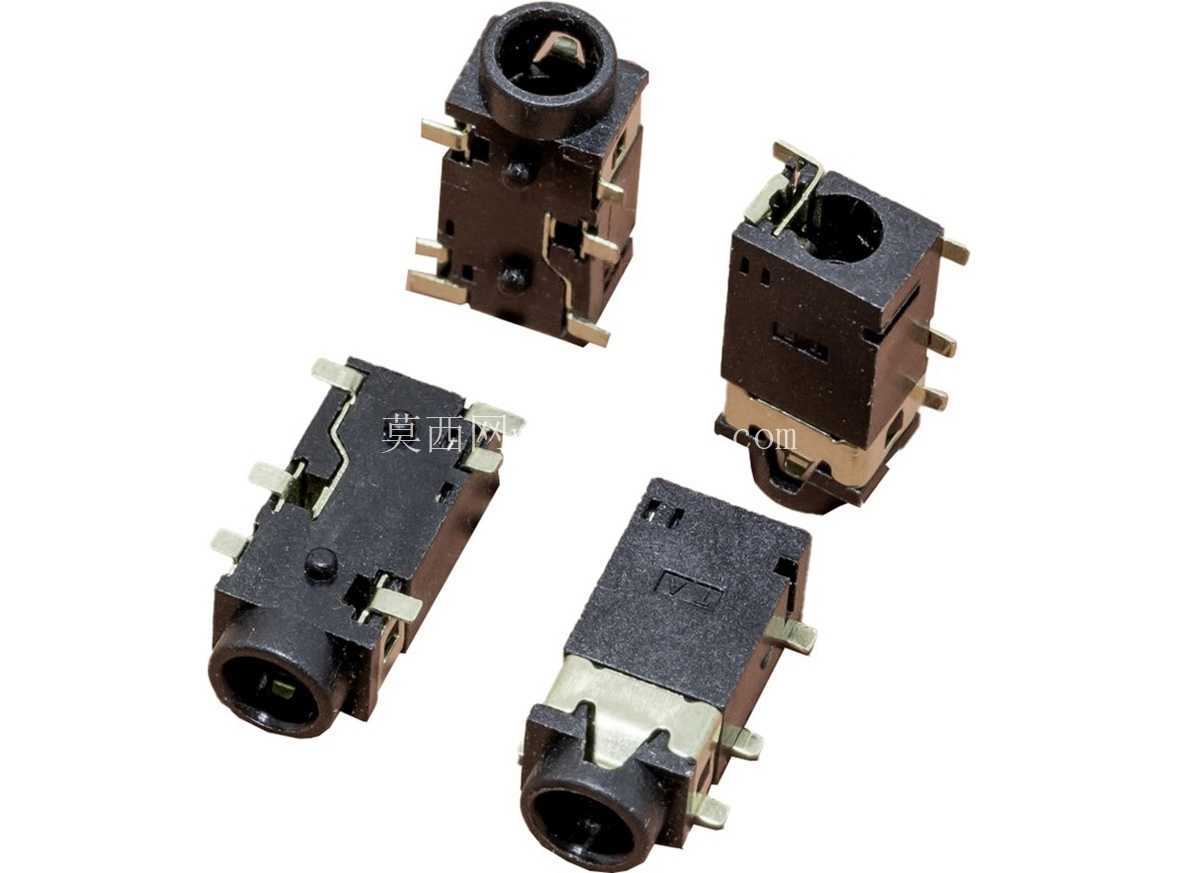

　　从结构设计思路来看，母座本体以耐高温绝缘塑胶为基座，承载六针信号触点与固定焊脚，金属外壳一方面起到电磁屏蔽作用，降低外界干扰对微弱音频信号的影响，另一方面通过周边的贴片固定脚与PCB大面积焊盘结合，显著提升接口的机械强度，抵御反复插拔带来的应力。模型同时覆盖了带定位销与不带定位销两种形态：带定位销的版本在基座底部伸出定位柱，过波峰焊或回流焊前可先插入PCB定位孔，防止贴片偏移；不带定位销的版本则布局更紧凑，适合空间受限的板卡。

　　安装边界方面，该器件为全贴片封装，所有信号引脚与固定脚均从本体两侧及底部引出，平铺于PCB焊盘之上，无需在电路板上开设大型插孔，仅定位销版本需预留两个小定位孔。布局时要在插孔前方留出足够的插头插拔空间，插头插入深度方向不能与机壳或相邻高器件干涉；本体两侧的贴片焊脚需在PCB上对应设置焊盘，并建议在固定脚焊盘区域加大铜箔，以承受插拔时的侧向推力。插孔中心高度、本体宽度与贴板高度都需在结构堆叠阶段核对，确保机壳开孔与插孔同轴，偏差过大会导致插头无法完全插入或长期偏磨。

　　建模时把金属外壳的折弯卡扣、塑胶基座的分型细节、弹片端子的伸出形态以及各焊脚的间距都还原出来，既能用于PCB封装库的对位校验，也能在整机结构设计中直接做干涉检查，提前发现外壳开孔、插头行程与周边元件的冲突。对选型工程师而言，这类接口的关键在于引脚定义、贴装方式、定位特征与插拔寿命，模型把这些装配关系直观呈现，便于在布局阶段就确定焊盘排布与机壳开口尺寸，减少后期打样返工。
