四自由度关节式工业抓取机械臂

　　这套关节式抓取臂主要面向轻型工位的搬运、上下料与分拣场景，常见于3C装配线、实验室自动化平台、教学实训台以及小型加工单元。它承担的不是重载焊接或冲压任务，而是把工件从料盘、传送带或工装位取出，完成换位、摆放、插入和简单装配动作，因此结构设计更强调动作覆盖范围、末端姿态灵活性与工位布置紧凑性。

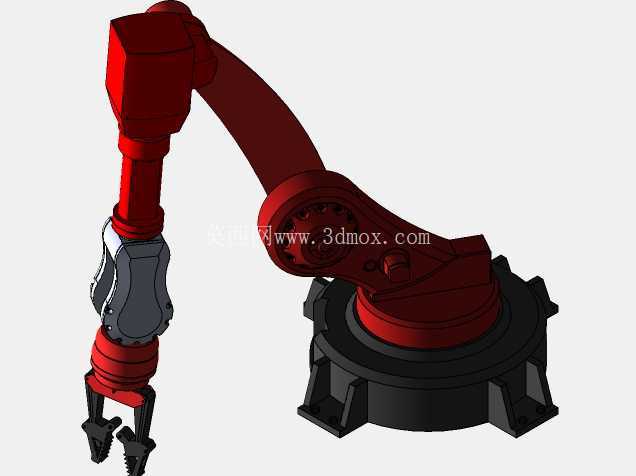

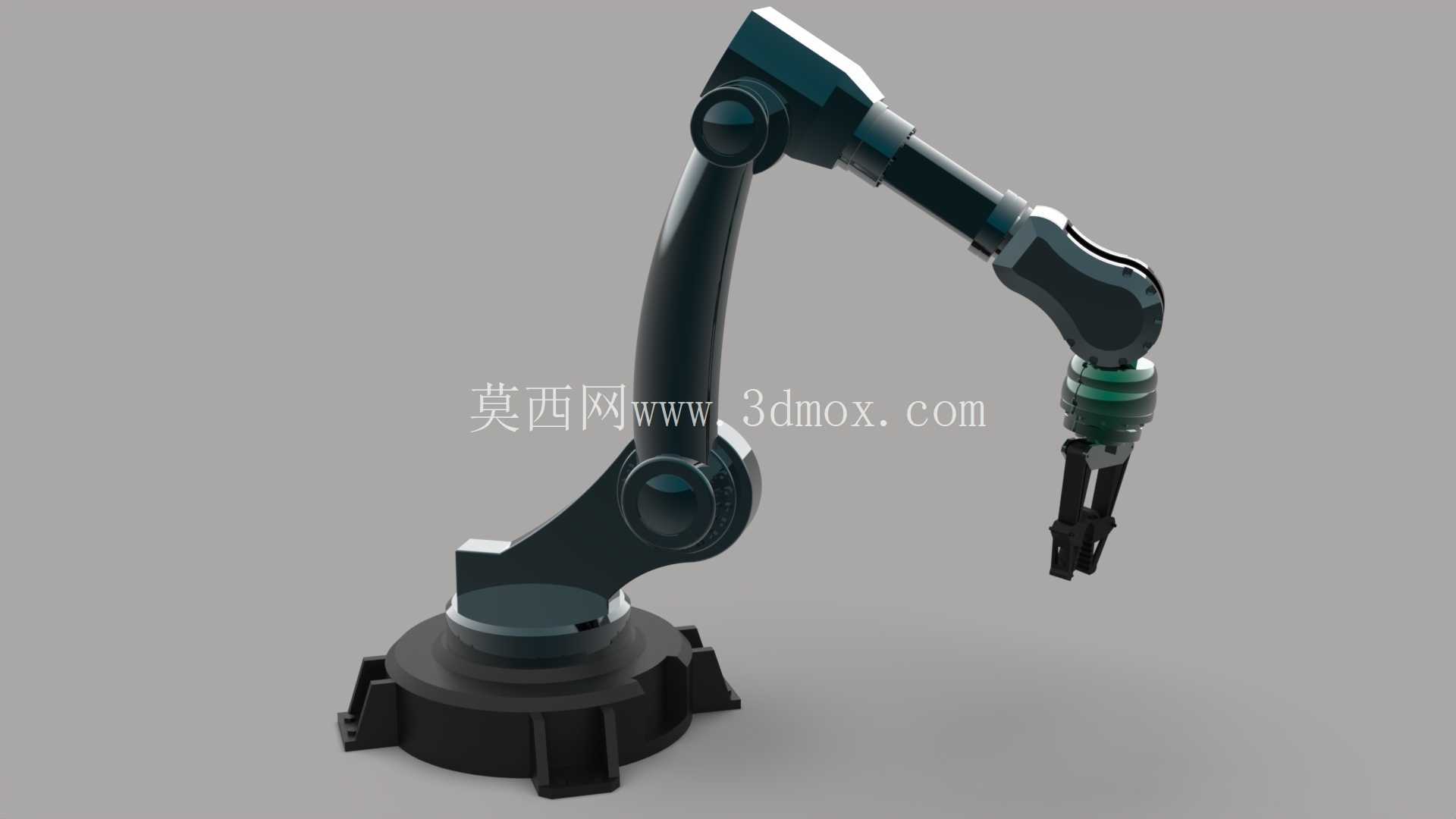

　　从整机构型看，机械臂采用串联关节布局，底座承担回转支撑，上方大臂、小臂与腕部依次连接，末端配置平行夹持器。四个关节分别对应基座旋转、肩部俯仰、肘部俯仰和腕部姿态调整，能够在水平面内改变作业方位，并在竖直平面内完成抬升、伸展和下放。相比六轴设备，四自由度方案减少了冗余腕部转动，在平面取放、料盒码放、机床上下料等任务中控制逻辑更直接，成本与维护难度也更低。

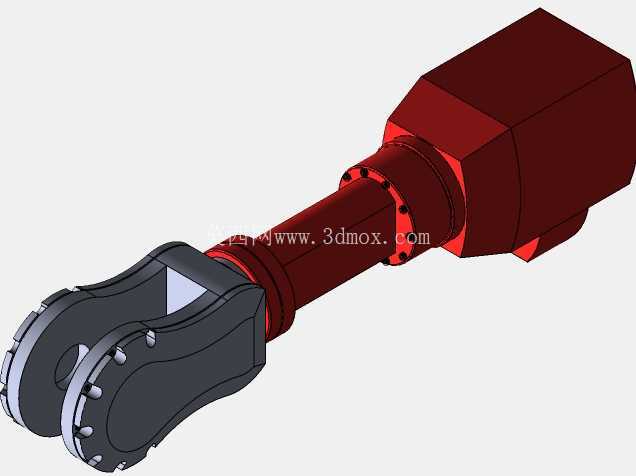

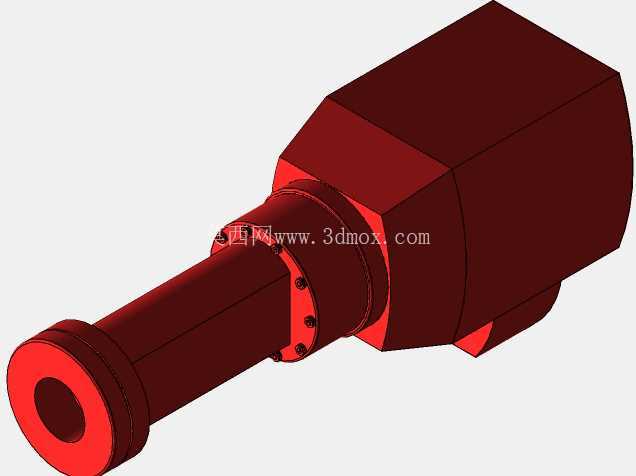

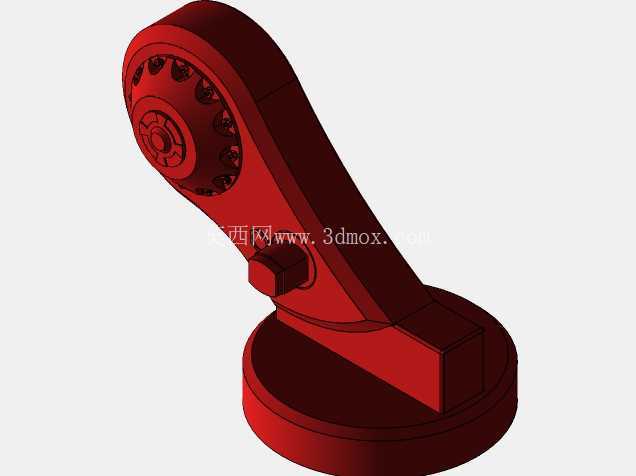

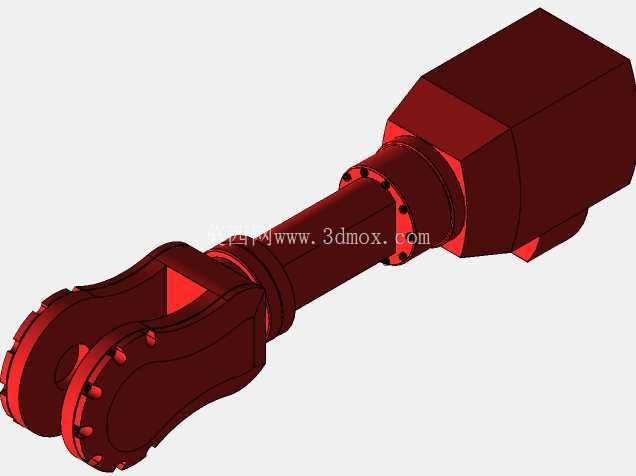

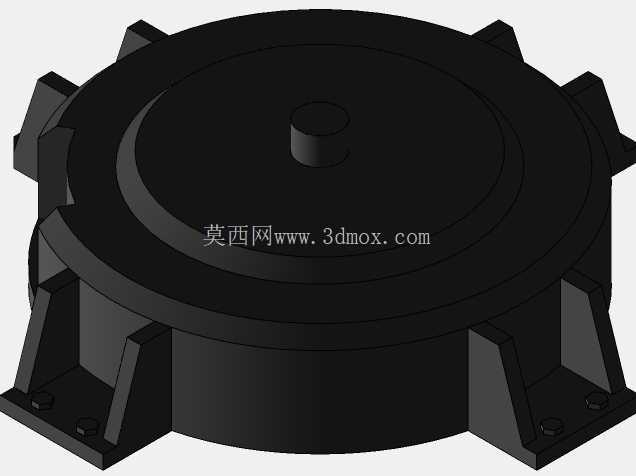

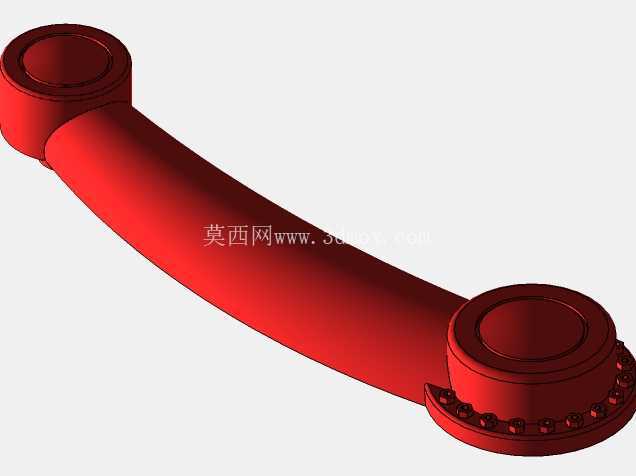

　　底座采用带加强筋的盘式结构，外缘预留安装固定区域，实际部署时可通过螺栓固定在工作台、铝型材机架或移动式小车上。底座直径决定了整机占地边界，设计时需要在台面四周留出维护空间，尤其要保证大臂后摆时不与防护栏、料架或电气柜发生干涉。大臂与小臂采用近似封闭的梁式外形，截面在关节连接处逐渐加厚，用于承受弯矩；关节处布置同轴回转结构，外观上的圆形壳体对应驱动、轴承和限位组件的安装空间。

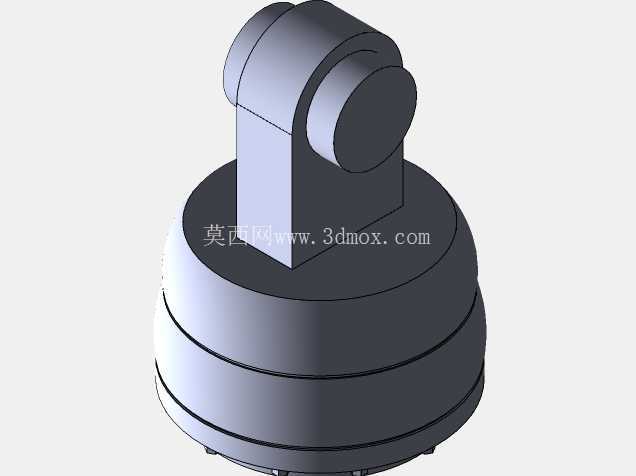

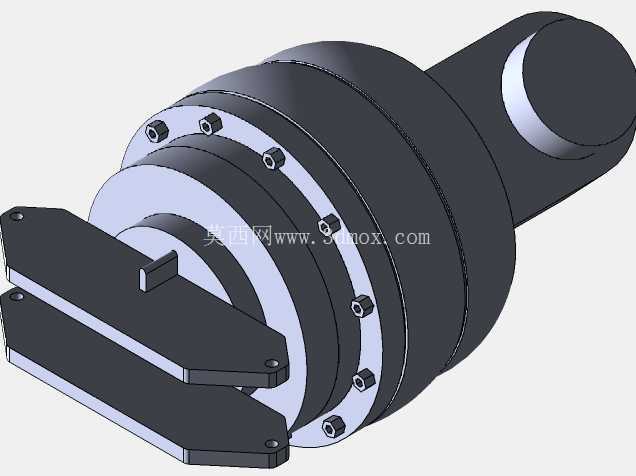

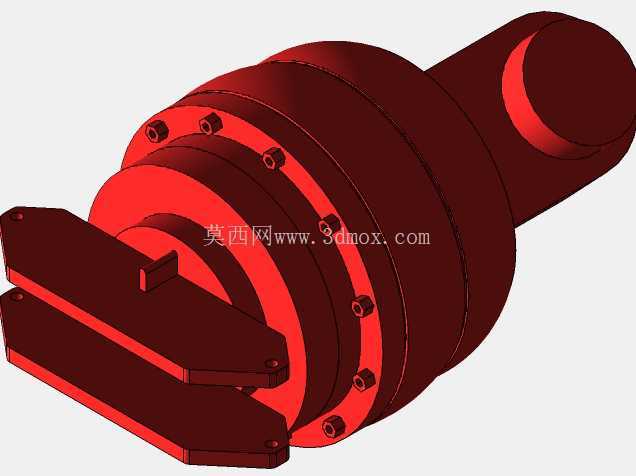

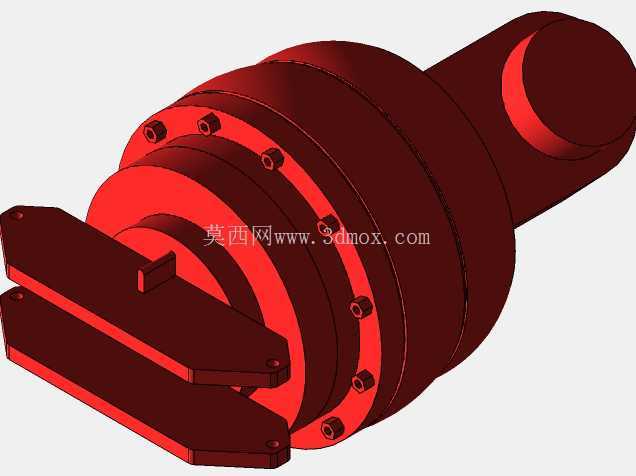

　　末端夹持器采用双指开合形式，适合抓取规则块状件、圆柱件或带定位面的小型零件。腕部与夹爪之间设置连接法兰，工程应用中可根据工件形状更换真空吸盘、气动夹爪或电动夹爪。建模时需要重点核对末端接口尺寸、夹爪张开量以及工件重心位置；当工件偏心或夹持点距离腕部较远时，应重新校核臂体挠度和关节扭矩，不能只按额定负载选型。

　　设计思路上，该模型先从底座定位面和关节轴线入手，确定基座回转中心、肩轴高度以及大小臂长度，再反推工作空间。臂长增加会扩大抓取半径，但也会放大末端挠度和关节负载，因此轻型机械臂通常在 reach 与刚性之间取折中。外形中多处圆角和包覆面并非单纯装饰，而是为内部线缆、驱动单元和防护盖板提供走线与安装空间；实际投产时还需在关节附近补充限位块、传感器安装位和线缆弯曲半径校核。

　　在工位集成阶段，应把机械臂工作半径、最低取料高度、最高越障高度和末端夹爪轮廓一起纳入布局检查。传送带高度、料盘边缘、机床门开启范围以及人员操作位都要与臂体运动包络保持安全距离。对于三维结构人员而言，该模型可用于验证关节串联关系、末端执行器替换方式、底座固定方案和自动化工位干涉分析，也适合作为轻型机器人本体方案的概念设计参考。
