MicroUSB五针直角SMT板端母座

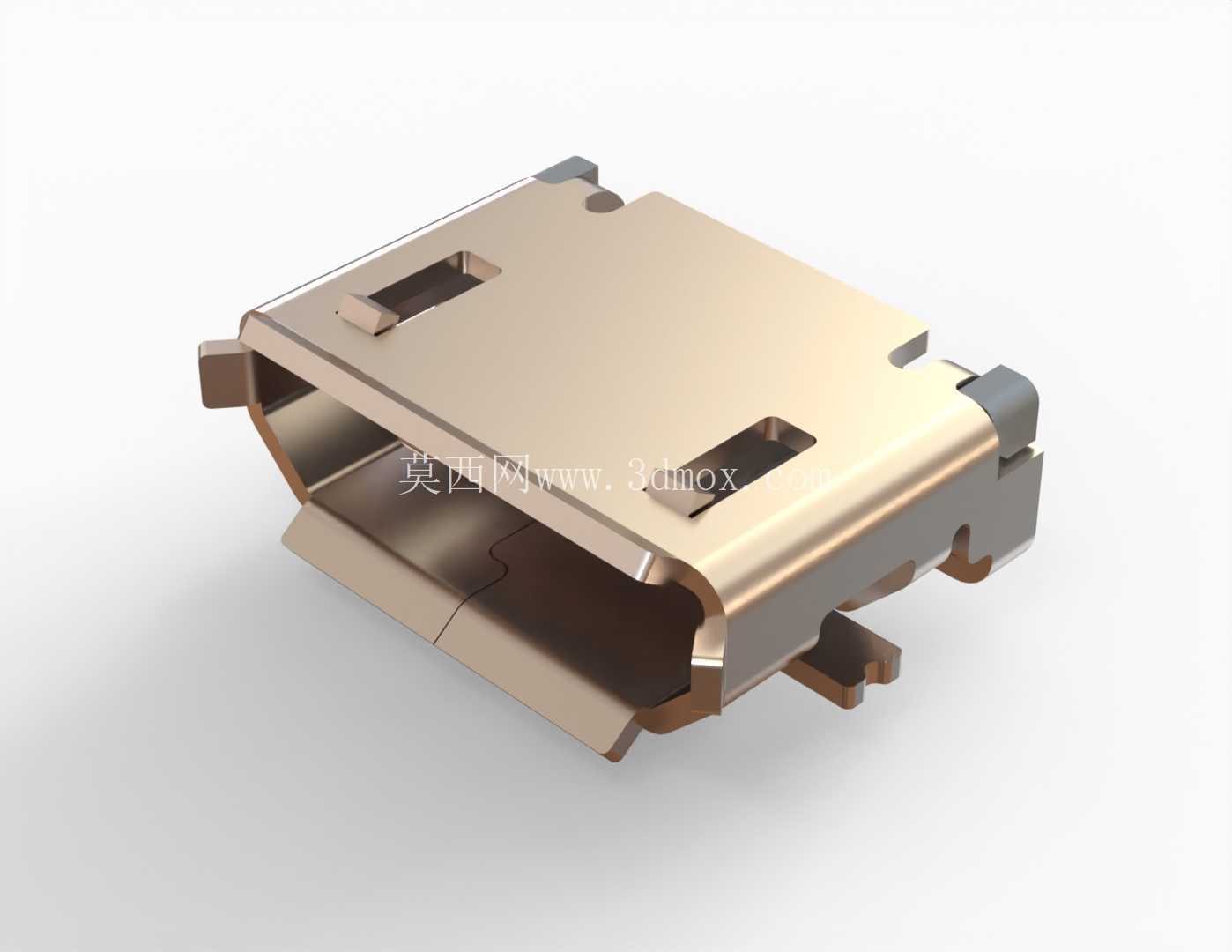

　　这款Micro USB五针直角SMT板端母座，是消费电子与小型工控终端里极为常见的板载互联接口，日常出现在手持检测仪、便携数据采集器、老式充电外设、小型物联网网关的PCB板边缘，承担供电输入与低速数据传输的双重任务。做整机结构堆叠时，这类接口往往是最先卡住外壳开孔位置的零件之一：母座采用卧式贴装布局，插接方向平行于PCB板面，插接口朝向设备侧壁，外壳上的Type-B Micro开口必须与母座舌片精准对位，公差通常要控制在零点几毫米，否则插头插入时会顶到壳壁或出现偏斜。从结构上看，母座主体由金属屏蔽外壳、黑色绝缘胶芯、五根弹性接触端子以及两侧的固定焊脚组成。

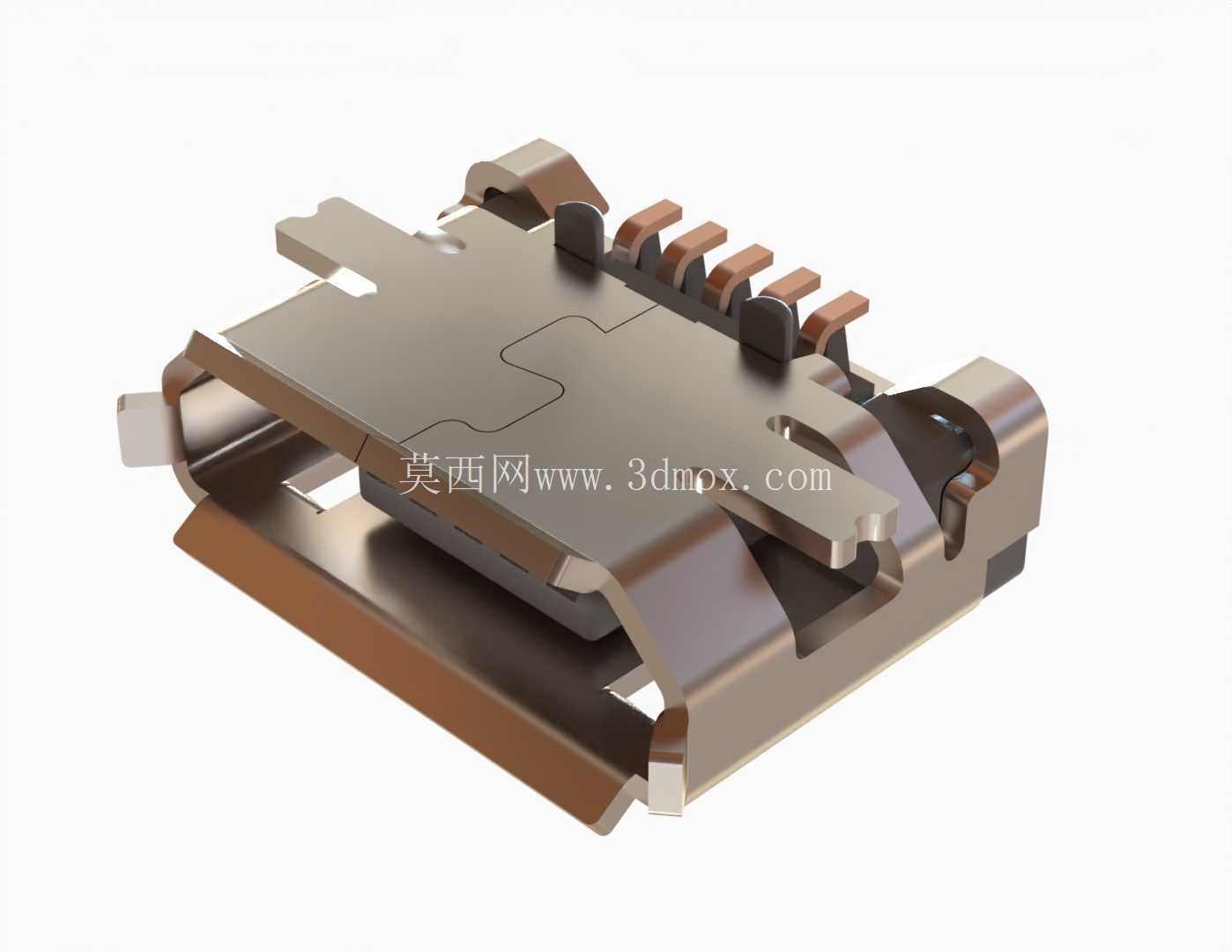

　　金属外壳采用折弯铆合工艺，既提供插拔时的机械导向与屏蔽防护，又通过外壳上的定位柱与PCB上的定位孔配合，过回流焊时防止元件浮高偏移。五根端子按Micro USB规范排布，包含电源、地与数据信号线，触点带弹性预压，插头插入后能保证稳定接触；两侧的大尺寸固定脚则承受插拔过程中的侧向力，避免信号端子被反复拉扯而脱焊。设计选型时需要重点核对安装边界：母座沿板长方向的占板宽度、垂直板面的高度以及插接口到板边的距离，都直接决定外壳壁厚与内部堆叠空间。SMT贴装要求所有焊脚共面度良好，过炉后不能出现虚焊、连锡；直角布局相比立式母座更省高度空间，适合薄型设备，但插拔力会对焊点形成力矩，因此布局时通常在母座后方预留加强筋或增加固定焊盘。

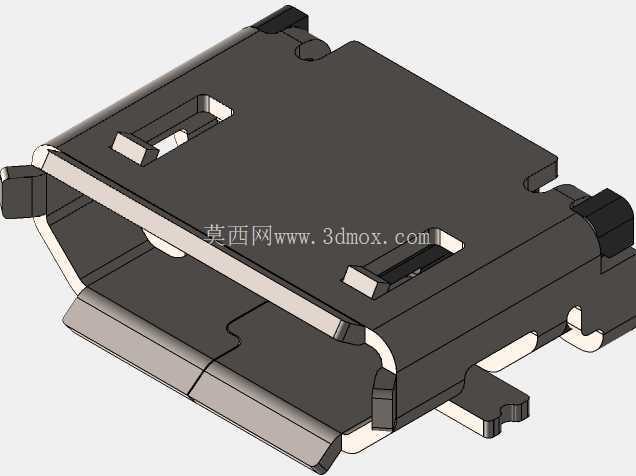

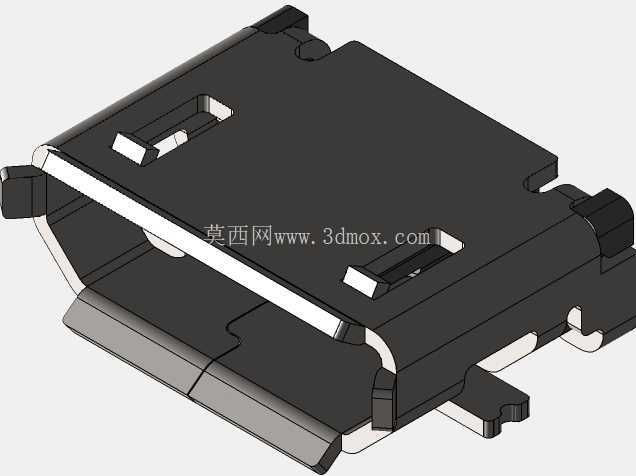

　　建模过程中需要把金属壳的卡扣、弹片切口、端子折弯弧度以及胶芯的避让槽都还原到位，这些细节直接影响干涉检查：比如插头完全插入时的行程空间、舌片与外壳的间隙、焊脚与周边走线的安全距离。对于做设备外壳开模和PCB Layout的工程师来说，拿到准确的三维母座，就能同步核对开孔、定位柱和焊盘位置，减少试产阶段插不进、顶壳、焊点受力开裂等典型问题。
