18.5英寸铝板桌面显示器结构设计

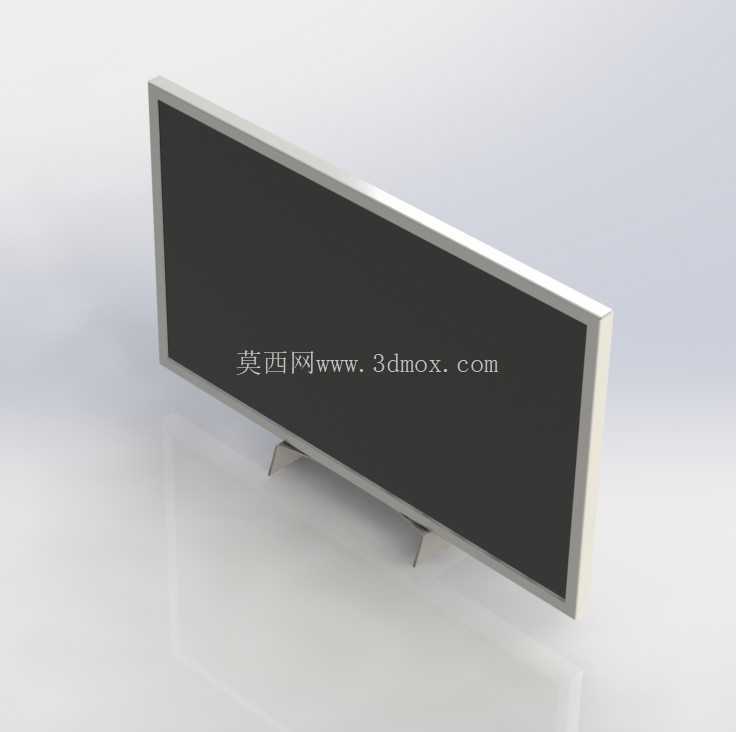

　　这款18.5英寸显示终端的三维结构围绕桌面办公、工控机柜旁操作站、小型设备人机界面以及教学实验台等场景展开，整体采用窄边框矩形屏体配合双支脚底座的布置方式。屏体外壳与背部垂直支撑部分以AL金属板为主要成型材料，利用铝板较轻、表面处理方便、折弯后刚性稳定的特点，控制整机重量并保证边框在长期使用中不易变形。底座支撑可根据装配条件选用AL或MS材料，厚度按承载和抗倾覆要求确定，在保证屏幕放置稳定的同时，兼顾加工成本与表面防护需求。

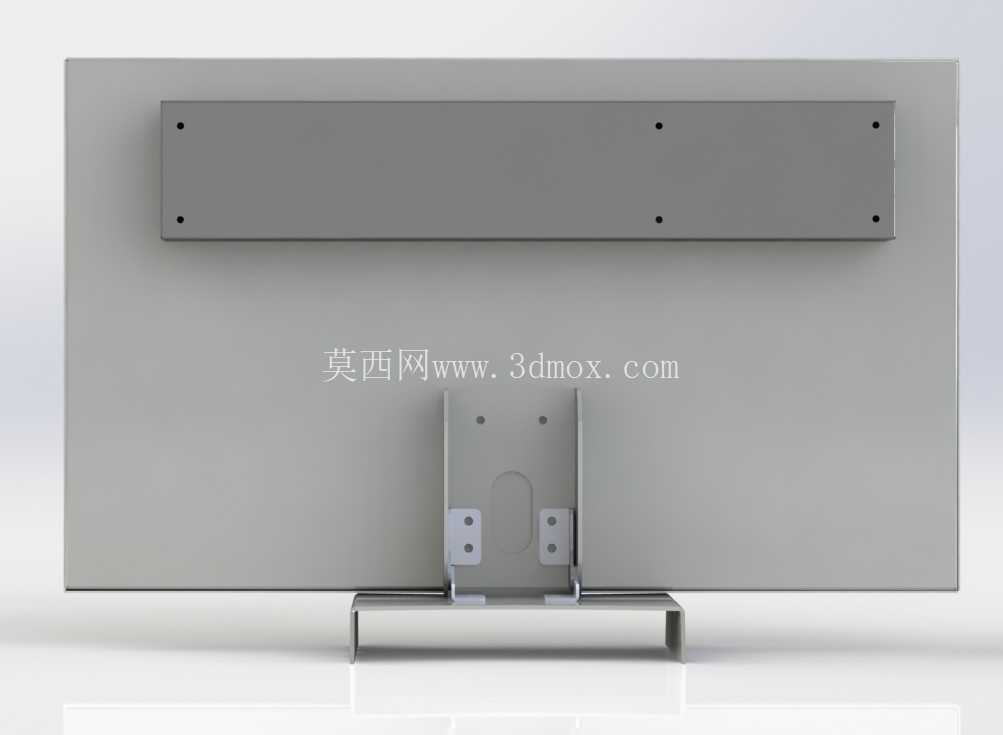

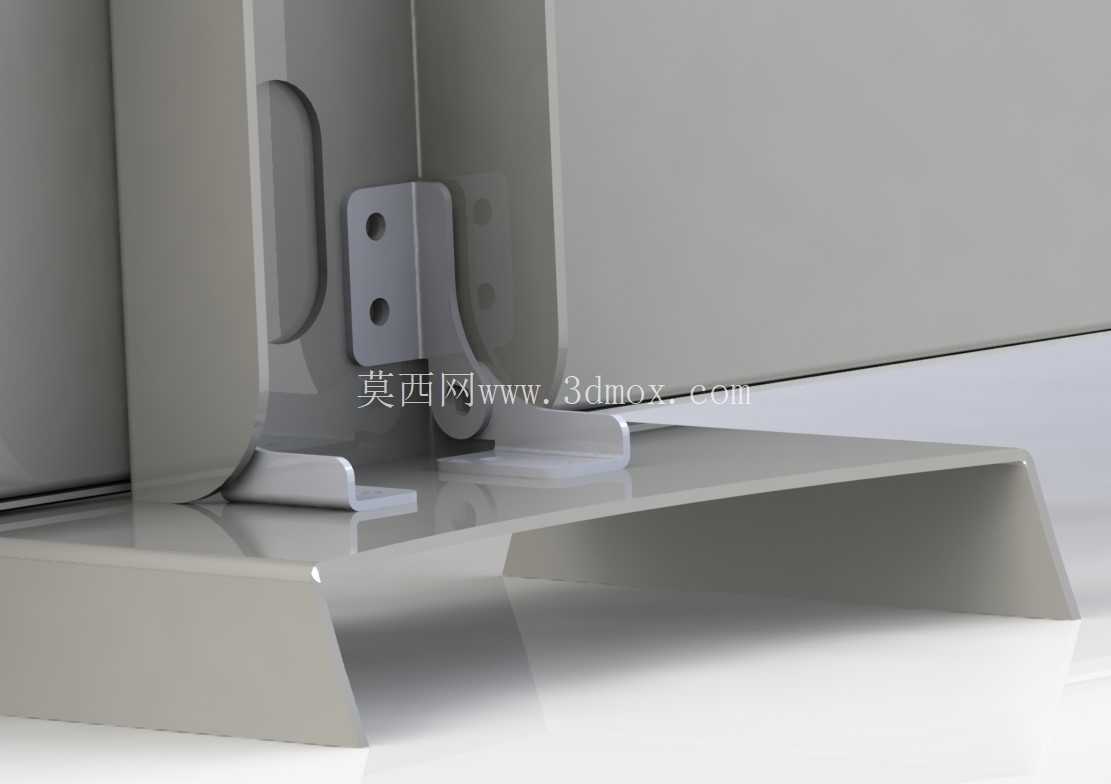

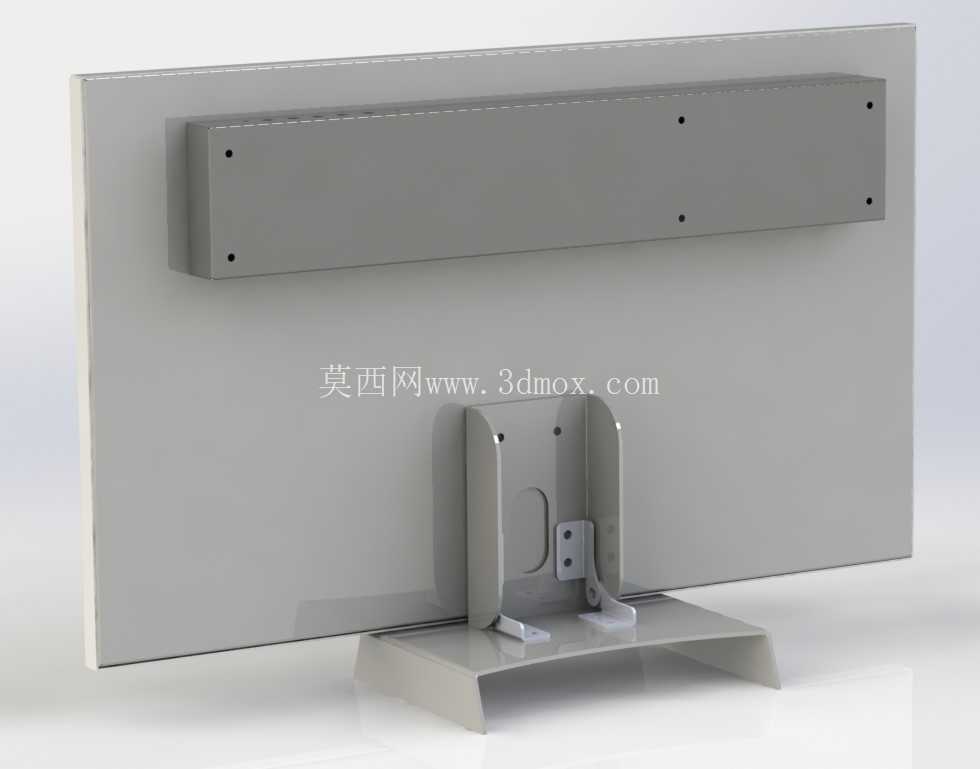

　　从结构思路上看，设计重点并不只是还原显示器外观，而是把屏框、背板、支架、铰链和底座之间的装配关系完整表达出来。前面框围绕18.5英寸显示区域预留均匀黑边，背部壳体承担电路板固定、散热避让和线缆收纳的作用；两侧支脚从屏体下方向外展开，形成较宽的支撑跨距，使设备在桌面受到触碰或轻微振动时仍能保持稳定。屏体与支架之间采用扭矩铰链连接，铰链阻尼需要平衡俯仰调节力和自锁能力，用户调整俯仰角度后，屏幕不应因自重下垂，也不能因阻尼过大造成调节困难。

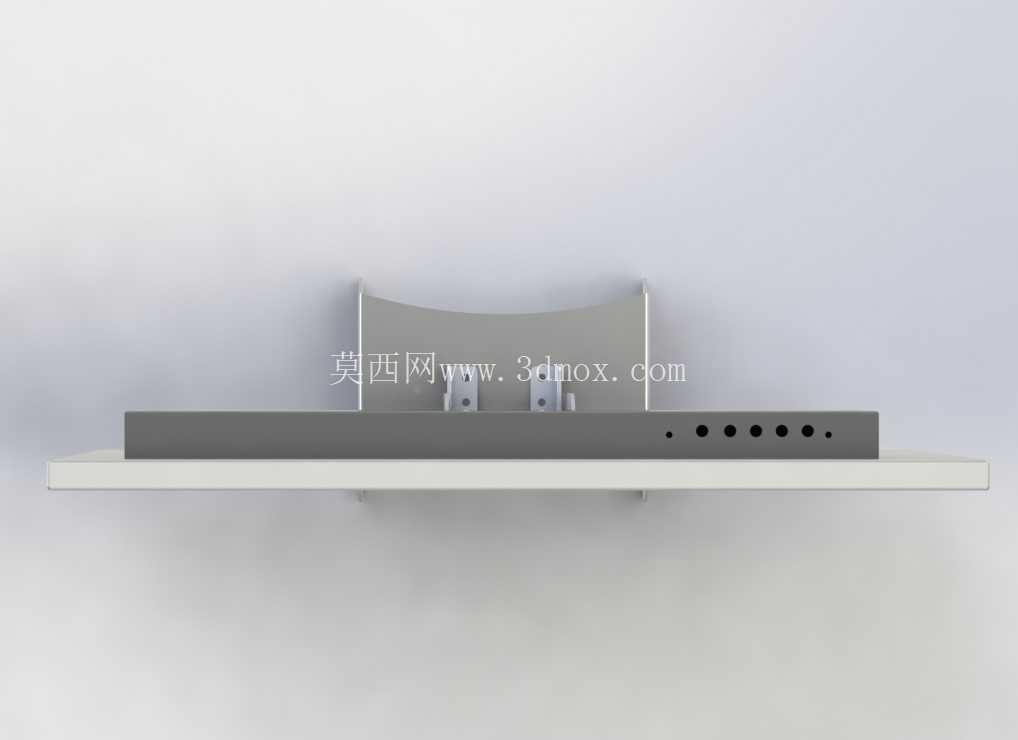

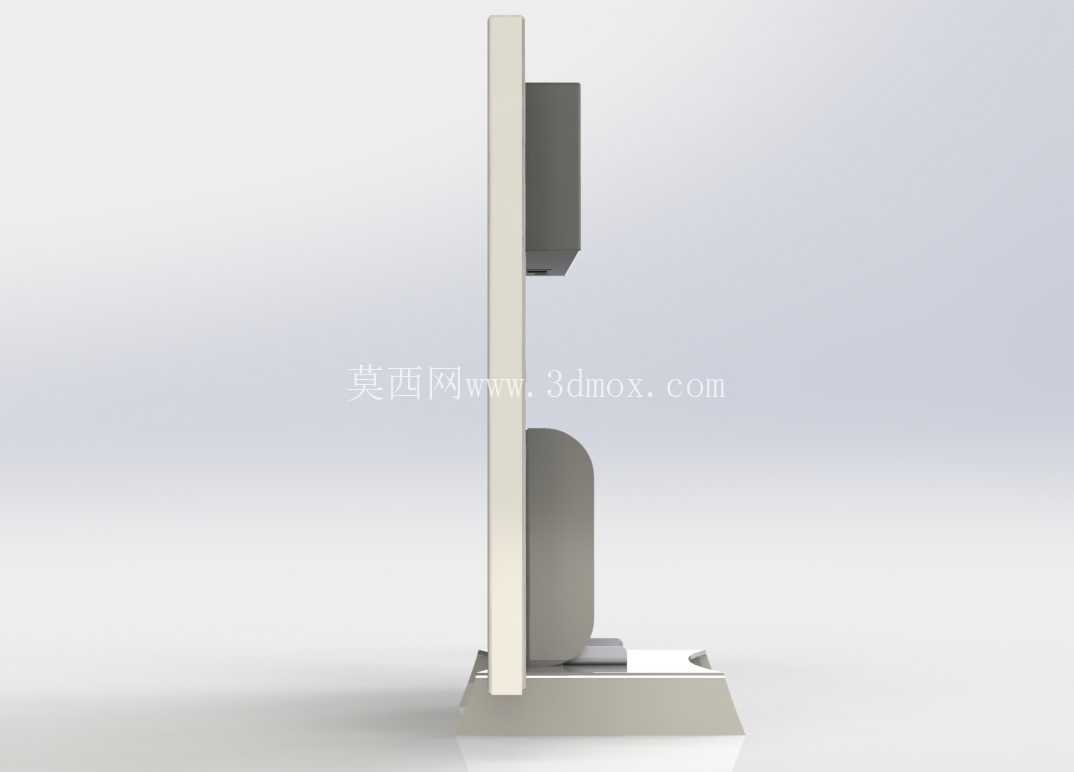

　　外形边界方面，模型重点控制屏幕长宽比例、边框宽度、背板厚度、支架高度以及底座落点范围。桌面布置时，底座前后尺寸决定设备离墙距离和操作台占用深度，支脚外展宽度则影响与键盘、控制按钮、文档区域的空间关系。对于嵌入控制台或设备面板的应用，还可依据该结构进一步拆取屏框开孔尺寸、背部安装孔位和铰链避让空间，评估水平台面、倾斜面板或壁挂转接的可行性。

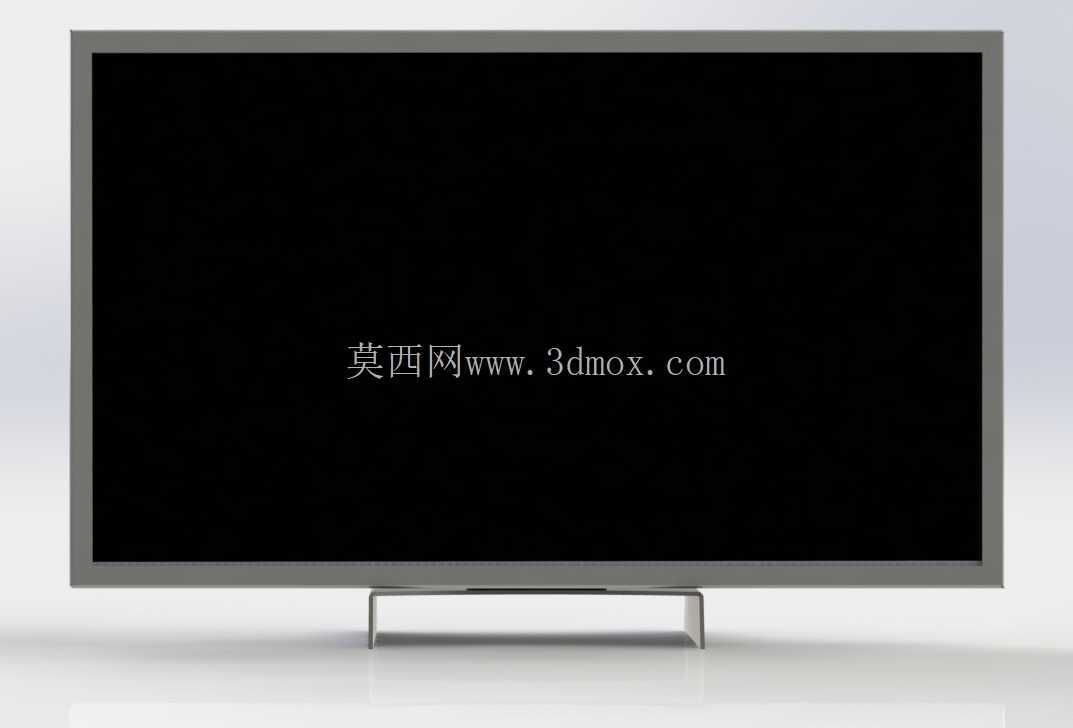

　　建模过程中，钣金折弯、边框包边、支架过渡和底座接触平面需要保持连续，避免外观面与支撑件之间出现干涉。屏体黑色显示区与银色金属外壳形成明确分区，背部走线、支架连接和底部支撑均按实际装配逻辑组织。该结构既可作为消费类显示器外观方案，也可作为工业现场小型监控屏、设备状态显示终端的设计参考，帮助工程师在选型阶段核对屏幕尺寸、支撑方式、俯仰调节范围和桌面安装边界。
