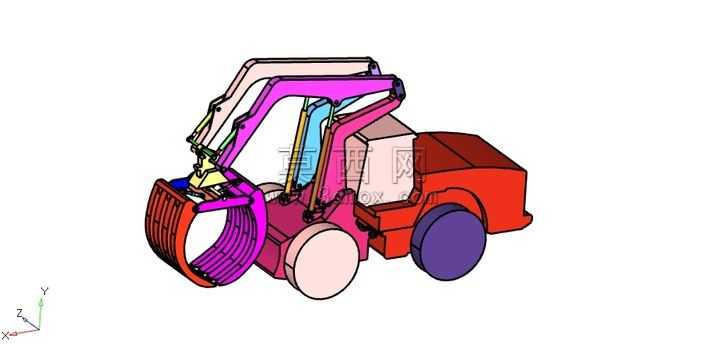

彩色轮式抓料作业工程车辆三维设计

本作品为轮式抓料作业工程车辆的三维建模成果，建模过程中先从整体布局规划入手，确定轮式行走底盘、回转机身、多段铰接机械臂、弧形抓料爪的核心结构比例，保证各部件的运动干涉校验在建模初期就完成排查。底盘部分采用前后轮差异化尺寸设计，后轮作为驱动轮设置更大的轮径与更厚的轮体结构，前轮作为转向轮搭配紧凑的轮组布局，车身主体预留动力舱与操作舱的空间，动力舱做了块面化的结构处理，还原实车的舱体分隔与安装位设计。机械臂部分采用三段铰接式结构，每段臂体都做了箱型截面的结构设计，还原臂体内部的加强筋布局逻辑，铰接位置预留了液压油缸的安装点位，每段臂体的转动角度范围都按照实际作业需求做了限位设计，保证机械臂可以完成抬升、伸缩、俯仰的全套抓料动作。前端抓料爪采用弧形多爪瓣结构，爪瓣做了等距排列的栅格设计，既可以保证抓料时的抱紧力，又能减少抓料过程中的物料卡滞，爪瓣与臂体末端的连接位置设置了回转驱动结构，可实现抓料爪的360度回转调整，适配不同角度的取料需求。建模过程中对各部件的装配关系做了精准还原，所有铰接位置的同轴度、配合间隙都按照机械设计标准做了参数化设置，不同部件采用差异化的色彩区分，底盘车身采用醒目的红色涂装，机械臂采用粉紫渐变的色彩区分不同臂段，行走轮采用淡粉与深紫的撞色设计，抓料爪采用红紫渐变的色彩处理，既可以清晰区分不同的结构部件，也让整体模型更具辨识度。材质设置上，车身与臂体部分采用工程金属材质，添加了轻微的漆面反光效果，轮体部分采用橡胶材质，还原轮胎的哑光磨砂质感，铰接位置的销轴部分采用亮面金属材质，突出装配结构的细节。整个建模过程严格遵循工程车辆的设计逻辑，在保证外观还原度的同时，兼顾了结构的合理性与运动可行性，可作为相关作业车辆设计的参考练习模型，帮助建模者熟悉轮式工程车辆的结构布局与铰接臂的建模逻辑。
