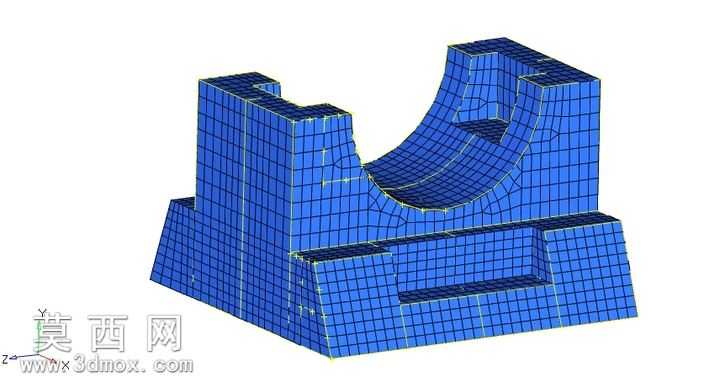

带网格划分的轴承座类支撑基座结构

该支撑基座模型采用专业三维建模软件完成全参数化构建，整体结构遵循机械支撑类零件的力学承载逻辑设计，建模过程中首先完成底部安装基座的轮廓搭建，底部基座设置有内凹式减重槽结构，在保证整体安装平面平整度的前提下，通过槽体结构削减非承载区域的材料用量，降低零件整体自重。中部主体为两侧对称的立式支撑臂结构，两臂之间设计为半圆弧面的承载工位，用于适配轴类零件的安装承托，圆弧面与两侧支撑臂采用平滑过渡的圆角衔接，避免应力集中问题的出现。建模完成后针对有限元分析需求完成了全结构化网格划分，网格单元沿零件的结构轮廓均匀排布，在圆弧承载面、支撑臂与底部基座衔接的应力集中区域进行了网格加密处理，保证后续力学仿真计算的精度，网格划分过程中严格控制单元畸变率，所有网格单元均满足有限元求解的质量要求。模型整体材质预设为工程常用的铸铁材质，渲染阶段采用半透明蓝色材质显示网格结构，清晰展现网格沿零件曲面、棱边的排布走向，方便学习者观察不同结构特征处的网格划分逻辑。该模型的设计思路围绕Hypermesh软件初学者的练习需求展开，从基础的实体建模到后续的网格划分全流程贴合入门学习者的操作路径，通过对称式的规整结构搭配圆弧过渡、凹槽、加强衔接等常见机械结构特征，覆盖了实体几何清理、二维网格生成、三维网格映射、网格质量检查等多个常用操作命令，帮助初学者在练习过程中掌握网格贴合几何特征的划分技巧，理解不同结构区域的网格密度设置原则，熟悉有限元前处理的完整操作流程，为后续开展复杂零件的有限元分析工作打下扎实的操作基础。
