紧凑型工业蠕动泵三维结构设计

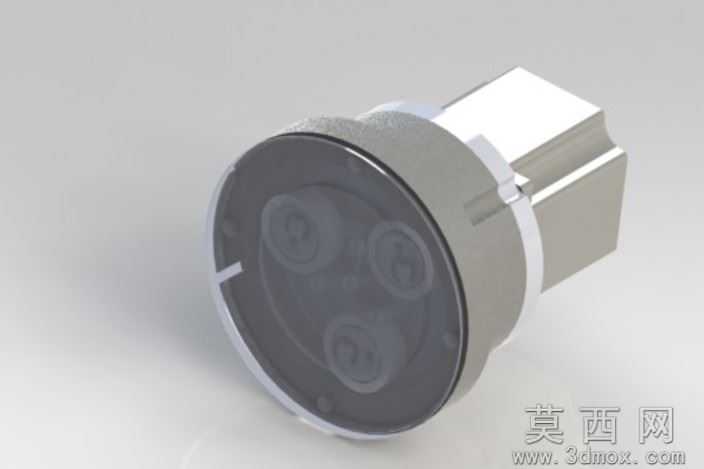

本款蠕动泵三维模型采用SolidWorks进行全参数化建模，整体结构遵循紧凑型工业泵的设计逻辑，将驱动连接端、泵头腔体、转子组件整合为一体化模块化结构，适配小流量高精度流体输送场景的安装需求。建模过程中首先搭建整体装配骨架，以泵体中心轴线为装配基准，依次完成外部金属壳体、内部多滚轮转子、前端透明端盖、后侧动力连接法兰的零件建模与装配约束，所有配合关系均按照实际生产装配逻辑设置，保证转子转动无干涉、各部件定位精度符合机械设计公差要求。材质渲染层面，外部泵壳采用哑光银灰色金属材质，模拟铸铝壳体的喷砂氧化表面质感，表面添加细微的颗粒纹理还原真实加工后的粗糙触感；前端端盖采用半透明深色工程塑料材质，适当调整透明度与折射参数，可清晰呈现内部三个滚轮转子的排布结构，同时模拟PC材质的轻微反光特性；后侧动力连接块采用亮面金属质感，区分不同部件的材质属性，提升整体渲染的真实感。结构设计上，采用三滚轮对称排布的转子结构，相比双滚轮结构可有效降低流体输送时的脉冲波动，提升流量输出稳定性；泵壳内部预留软管安装的环形腔体，腔体尺寸与常规蠕动泵软管外径适配，无需额外定制配件即可直接装配使用；后侧连接端采用标准方轴连接结构，可适配多数常规步进电机、减速电机的输出轴，方便用户直接集成到自有流体设备中。设计过程中充分考虑了蠕动泵的实际使用场景，整体外形无尖锐棱角，所有边角均做圆角过渡处理，既提升了外观的精致度，也避免安装使用过程中划伤操作人员；端盖与壳体采用卡扣加周向定位的连接方式，无需额外工具即可快速拆卸，方便更换内部软管、维护转子组件，降低后期使用的维护成本。模型完成后经过干涉检查与运动仿真验证，转子在整周转动过程中与壳体内壁、端盖均无碰撞干涉，滚轮的运动轨迹完全贴合软管挤压路径，可真实模拟蠕动泵通过滚轮交替挤压软管实现流体输送的工作过程，可直接用于产品结构验证、教学演示、设备集成方案展示等场景。
