RJ45面板式网络接口插座结构设计

　　这类RJ45面板安装连接器常用于工业控制柜、测试仪器、网络配线架、音视频矩阵以及自动化设备的对外通讯端口。设备内部需要引出以太网信号时，直接在钣金面板或塑料面板上开孔固定该插座，外侧通过标准水晶头接入网线，内侧再由短跳线连接主板或交换模块，能够避免线缆直接拉扯PCB端口，也让整机外表面走线更加规整。

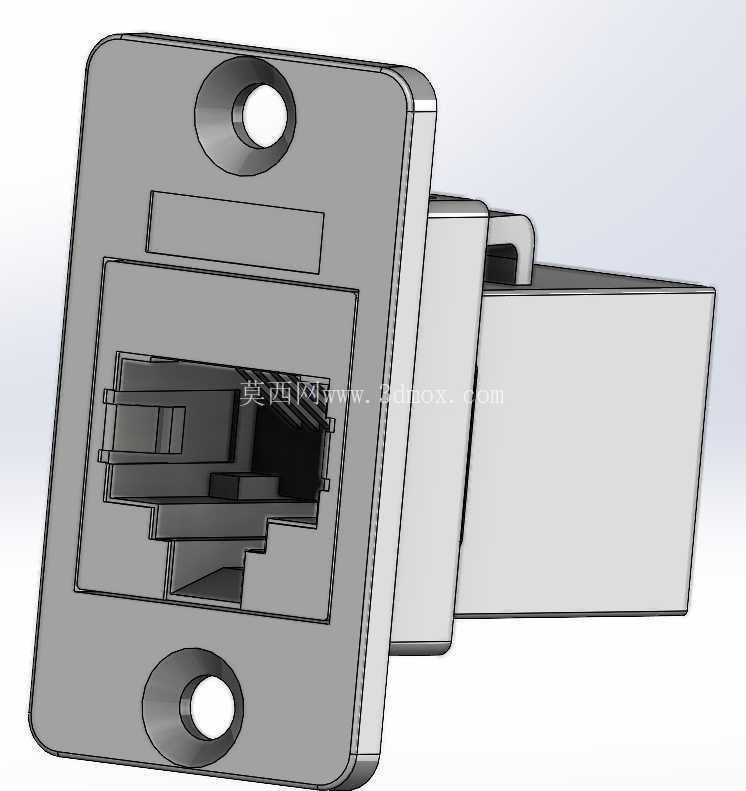

　　从结构上看，模型主体由前端安装法兰、中部屏蔽/定位壳体和后端插接腔体组成。前端法兰为矩形承载面，上下布置两个安装孔，可采用螺钉从面板正面锁紧，也可适配配套螺母或卡扣结构。法兰与面板接触的面需要控制平面度，安装时配合垫圈可减少间隙，防止端口在频繁插拔后出现松动。法兰中央开设RJ45插口窗口，窗口周围保留限位边框，水晶头插入后由接口内部的弹性卡扣锁定，拔出时按压卡扣即可脱离。

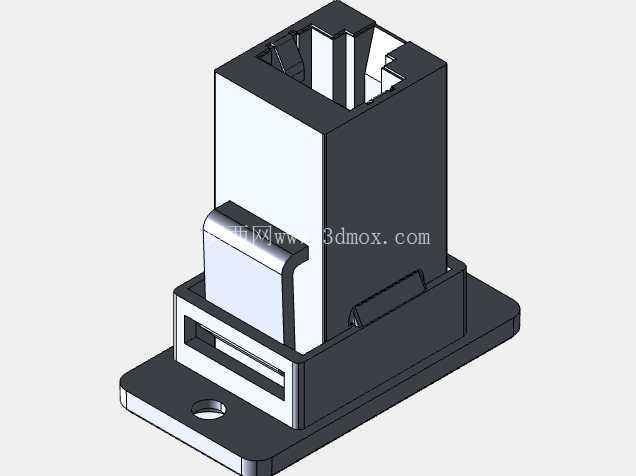

　　建模时需要重点处理插口内部的阶梯腔体。RJ45端口并非简单矩形开孔，内部包含弹片避让区、触点容纳槽、插头导向斜面和防误插边界，若腔体尺寸偏紧，水晶头会出现插入卡滞；若间隙过大，插头定位不稳，触点对位可能偏移。前端导向口应设置导入倒角，使插头在盲插或视线受限时仍能顺利进入。后部壳体用于容纳绝缘基座和金属接触端子，外形呈方块状，边界需要与设备内部预留空间匹配，尤其要注意后方网线或跳线的弯曲半径，不能让插头尾部紧贴线槽或其他板卡。

　　安装边界方面，法兰轮廓决定面板开孔区域，两个孔位决定紧固件中心距；设计面板时除了开出中央插口孔，还需在背面预留连接器本体沉入空间。若设备面板较薄，应关注螺钉压紧力，避免装配时法兰变形；若面板喷涂或覆膜厚度较大，需在模型中补偿涂层厚度，防止插口窗口被遮挡。后部本体周围应保留插拔操作空间，侧面不宜紧贴加强筋，否则会影响内部模块装配。

　　实际选型和结构校核中，还要考虑端口的使用频率与环境。固定在设备外壳上的连接器相当于把插拔应力转移到面板和金属壳体上，相比直接焊接在PCB上的插座，抗侧向力能力更好。模型在圆角、壁厚、孔位凸台和插口边缘等处的处理，能够反映注塑件或冲压件的工艺可行性：尖角容易造成应力集中，壁厚突变会影响成型，安装孔周围则需要足够材料承受螺钉锁紧载荷。整体结构紧凑，接口方向明确，适合在设备面板布局、通讯端口校核以及三维布线干涉检查中使用。
