DB25分线连接器注塑外壳结构

　　DB25分线连接器多用于工业测控柜、运动控制卡、老式打印外设、数据采集箱以及测试台架中，承担25路并行信号从单根多芯电缆向端子板或设备端口集中转接的任务。相比裸焊DB25插头，带注塑外壳的分线结构能够把焊点、屏蔽层和线缆弯折段全部封闭在壳体内部，在设备搬运、检修拖拽和长期振动环境下降低断线、针脚虚焊与异物搭接风险。

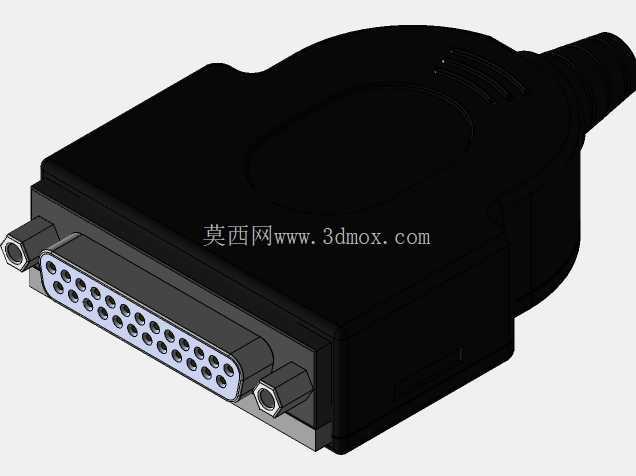

　　建模时先从接口端入手。DB25母座采用两排交错针孔布局，上排13孔、下排12孔，孔位间距按标准D-Sub连接器排布；金属D形外壳两侧带安装孔位，端部配合六角螺母螺钉，可与设备面板上的公座锁紧，避免插接后因电缆自重或拉扯产生松脱。接口法兰与塑料壳体之间保留台阶，装配时金属座体嵌入壳体内槽，既限制周向转动，也让锁紧螺钉的受力直接传递到壳体加强区域，而不是压在薄壁外表面。

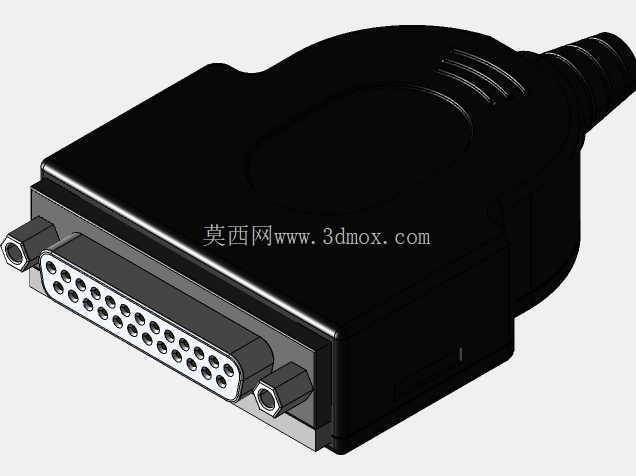

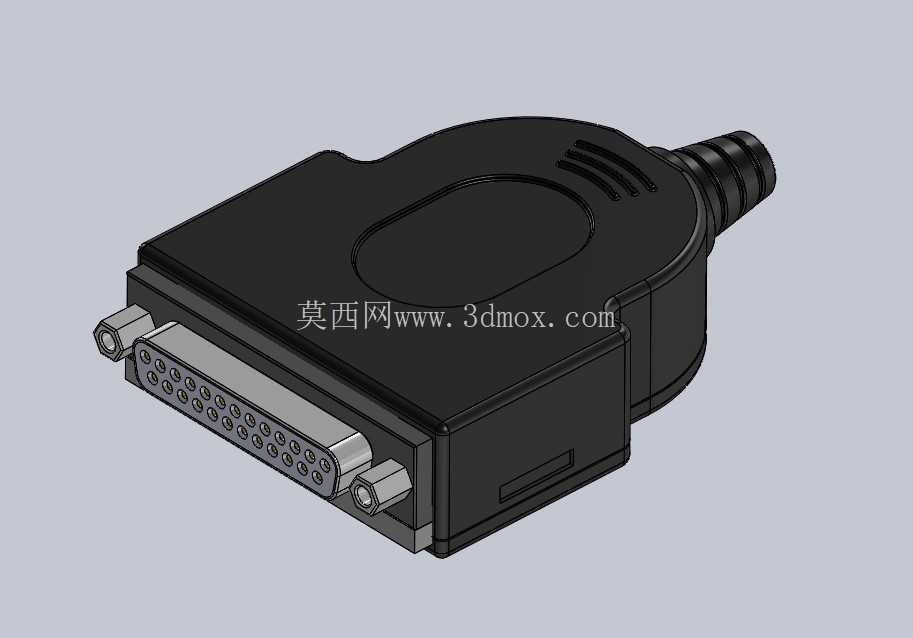

　　外壳造型围绕出线和防护两个核心展开。主体采用近似扁方形的包覆式结构，内腔需要容纳插头尾端、焊点过渡区以及线缆分线段，因此壳体宽度明显大于D-Sub金属法兰，高度方向留出焊杯弯曲和热缩管空间。顶面做平缓弧面过渡，既减少注塑件尖角应力集中，也让手持插拔时受力更舒适。尾部逐渐收窄成锥形出线套，电缆从后方引入，锥段内壁可设计防折弯筋或配合应力 Relief 护套，限制电缆在出口处小半径反复弯折。

　　分线器与普通直连插头的区别在于内部空间分配。25根导线从电缆剥头后需按针脚顺序分散到两排焊杯，壳体内腔要预留导线扇形展开区域，避免线芯在根部强行挤压；模型中外壳侧壁厚度、内部加强肋和扣合结构都围绕这一空间展开。上下壳可采用超声焊接、卡扣或螺钉柱连接，分型面沿壳体侧向布置，保证D形接口和尾部出线口同轴关系。

　　安装边界方面，前端D-Sub法兰决定面板开孔与螺钉间距，尾部电缆弯曲半径需在整机布线时一并校核；外壳外侧无复杂突出特征，便于在密集机柜中并排布置。两侧锁紧螺钉旋转空间、插头插拔手指空间以及电缆出线方向，都应在装配布局阶段同步检查。该结构对从事接插件建模、线束工装设计和控制柜选型的人员，具有较直接的参考价值。
