多规格金属轴流风扇防护网罩

　　这类同心圆金属丝防护网罩，主要配套轴流散热风扇使用，覆盖50mm到220mm的常见风扇外径区间，在机柜、工控电箱、电脑主机、伺服驱动柜、焊接电源、通风换热设备里都能见到。它的核心作用不是承力，而是在风扇高速旋转时形成物理隔离，防止手指、线束端头、散落螺钉、切屑等异物直接触碰旋转叶片，同时尽量少阻挡轴向气流。

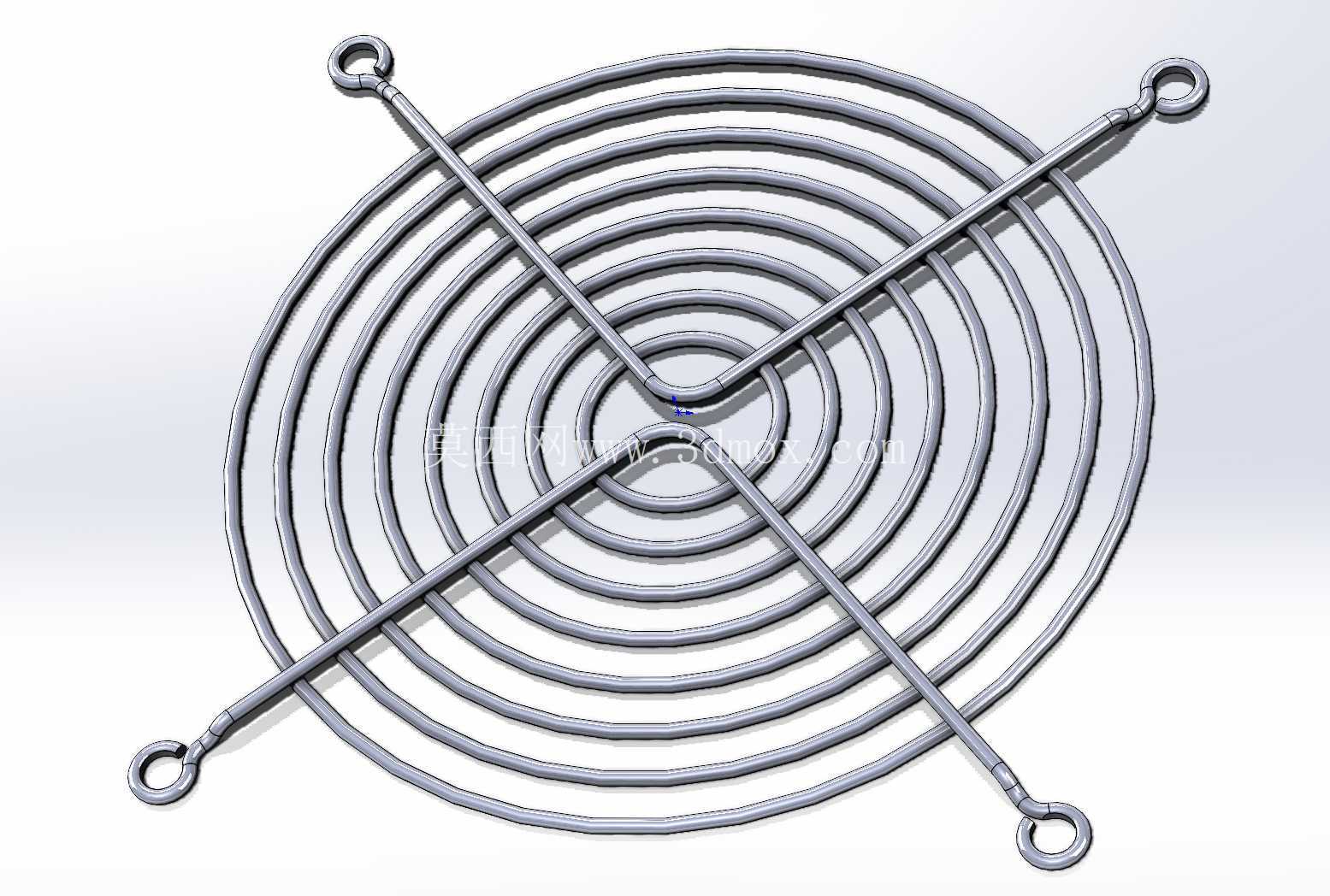

　　结构上采用多层同心圆环与四根径向支撑丝交叉布置，圆环间距需要兼顾防护间隙与通风面积：间隙过大，安全防护意义不足；间隙过小，金属丝占比升高，会产生额外风阻并增大紊流噪声。四根径向筋从中心区域向外延伸，末端弯折成封闭挂环，安装时可直接穿过风扇四角的固定孔，配合橡胶垫圈、螺钉或扎带完成固定，不需要额外焊接支架，拆装清理也比较方便。

　　建模时先按选定风扇规格确定最外圈直径，再根据扇叶直径向内布置各层圆环，保证网罩覆盖叶片旋转范围并留出安全边距。金属丝路径用扫掠方式生成，圆环与径向筋交接处按实际点焊或碰焊关系处理，端部挂环要还原弯卷闭合形态，避免只画成简单直线端点。配置表思路适合把不同外径、环数、丝径和挂环间距做成系列规格，选型时按风扇安装孔距核对四个挂环的位置，而不是只看外径。

　　实际布局中，网罩与扇叶之间要保留轴向间隙，防止运转振动时金属丝蹭到叶尖；靠近密集线束侧安装时，还需确认线束不会被吸向网面。表面一般做镀锌、镀铬或喷塑处理，用于潮湿或多尘场合时重点关注焊点防腐。整体结构简单、成本低、通用性强，是散热通风系统里容易被忽略但直接关系安全与维护的五金配件。
