可扩展三针XH线对板接插件结构

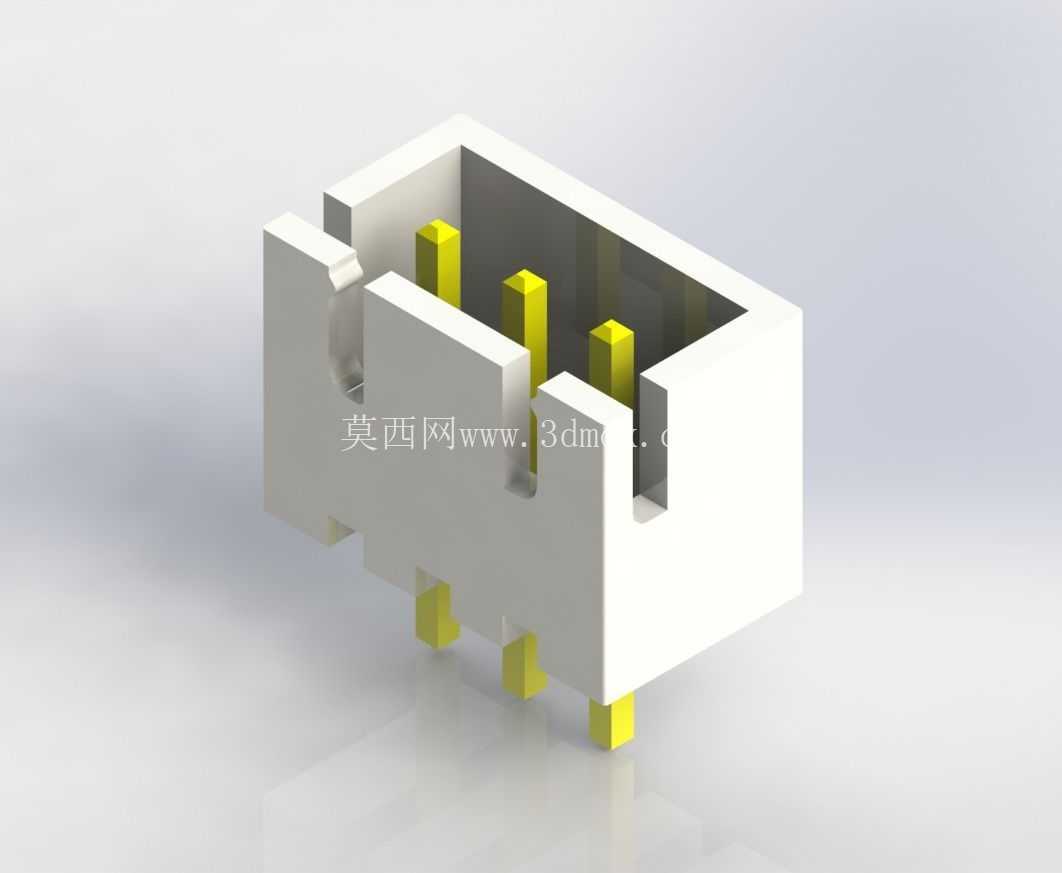

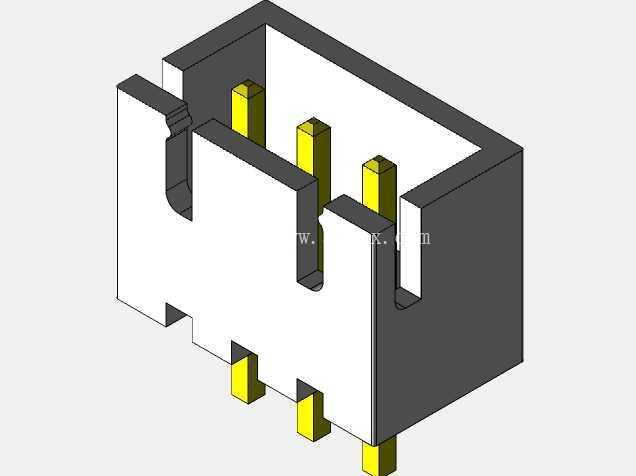

　　这款三针直插式针座面向消费电子、工控板卡、小型电源模块与实验装置内部的低压信号连接场景，常见于主控板与外设线束、传感器引线、电源输出线之间的板端对接。XH系列接插件依靠2.5mm标准针距在小电流回路中兼顾防呆、定位与插拔手感，白色塑壳两侧的导向斜面能够在公母对插时自动修正线束端的偏移，避免插针歪针、错孔插入的装配问题。

　　建模时先以针距、塑壳包容腔和焊脚伸出长度作为核心约束，再把针位数量做成可由参数驱动的阵列关系：三针状态对应常规小功率信号支路，当回路需要扩展到四针、六针或更多位时，只需调整针数变量，中间隔筋、金属针和底部焊脚即可同步更新，不用逐个重建特征。塑壳端部保留了XH系列典型的卡扣与防脱结构空间，对接带锁扣的胶壳后可抑制设备振动带来的松脱；腔体内部的隔筋把相邻插针分开，控制爬电距离，也减少多针并排时的误触风险。

　　金属件分为腔内接触段和底部焊接段两部分：腔内针体保持平直并带有定位凸点，保证与母端端子接触稳定；底部焊脚穿过PCB对应孔位，波峰焊或手工焊后形成机械固定与电气连接。焊脚间距与板上开孔布局一致，结构工程师在画板框前可直接调用该件核对禁布区，确认塑壳本体、顶部插拔空间以及线束出线方向不会和电容、散热器、外壳立柱发生干涉。

　　外形边界上，针座主体为长方体塑壳，宽度随针数扩展，高度需同时容纳插针、塑壳壁厚和上方胶壳插入行程；底部焊脚伸出长度要满足穿孔焊接，但不能过长而触碰板下壳体。安装时除焊脚自身固定外，塑壳底部与板面之间保留少量贴合面，可承受反复插拔的侧向力。布局阶段还应在针座两侧预留手指或镊子操作空间，前方留出胶壳和线束弯曲半径，避免线束被外壳压住。

　　从整机设计角度看，这类连接器虽然尺寸小，却决定了板级互连的可制造性与维护性。参数化结构能够覆盖不同I/O数量的控制板，减少重复建库；统一的针距和焊脚 pattern 也便于PCB封装复用。模型把塑壳防呆腔、金属针、焊脚和扩展阵列关系完整表达，适合在设备布线检查、接插件选型校核、装配干涉分析以及教学演示中使用。
